Триосьовий акселерометр MSA311 з низьким енергоспоживанням сумісний з інтерфейсом STEMMA QT/Qwiicю

Триосьовий акселерометр MSA311 з низьким енергоспоживанням сумісний з інтерфейсом STEMMA QT/Qwiicю.

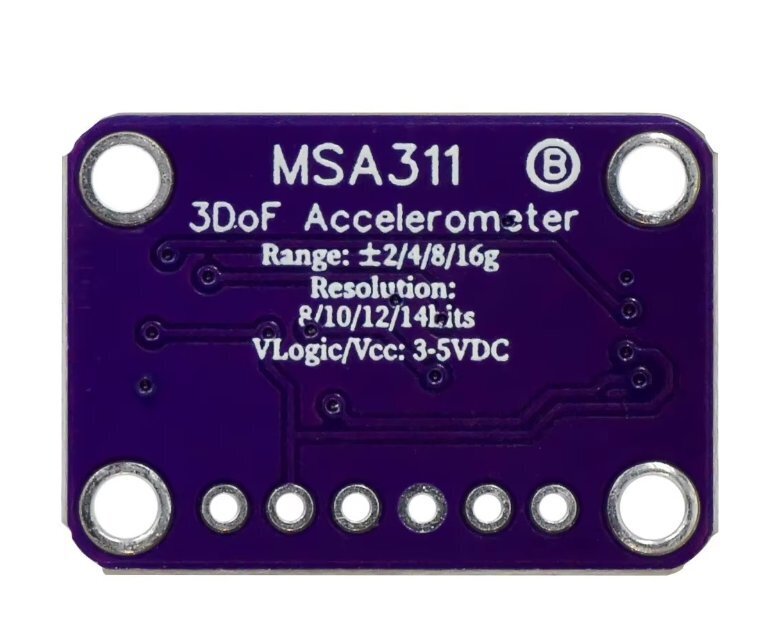

MSA311 - надкомпактний триосьовий акселерометр.

Має практично всі додаткові функції, які можуть знадобитися: вимірювання за трьома осями, 14-бітова роздільна здатність, вибір діапазону вимірювань (±2g, ±4g, ±8g, ±16g), інтерфейс I2C (фіксована адреса 0x62), вихід переривання, регульована частота 0 наднизьке енергоспоживання (всього 2 мкА у режимі зниженого енергоспоживання для самого чіпа).

Також підтримуються функції виявлення одинарного та подвійного кліка, орієнтації та вільного падіння.

Модель MSA311 дуже схожа на MSA301, але не є прямою заміною: адреса I2C змінився з 0x26 на 0x62. Датчик підтримує інтерфейси I2C та SPI, що дозволяє використовувати його спільно з іншими датчиками на шині I2C.

Передбачено виведення вибору адреси, завдяки чому на одній шині I2C можна використовувати два таких акселерометри.

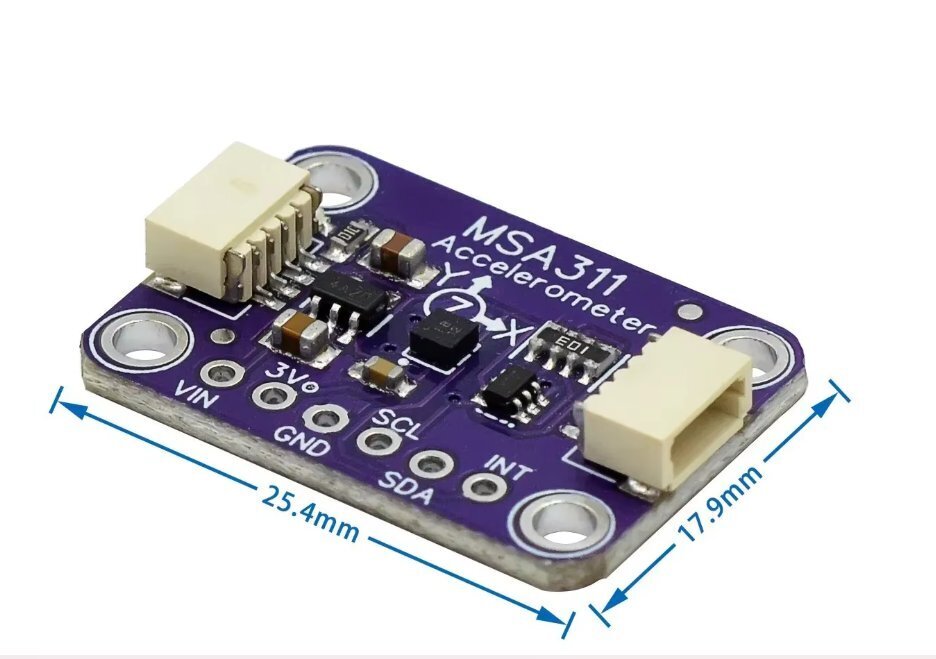

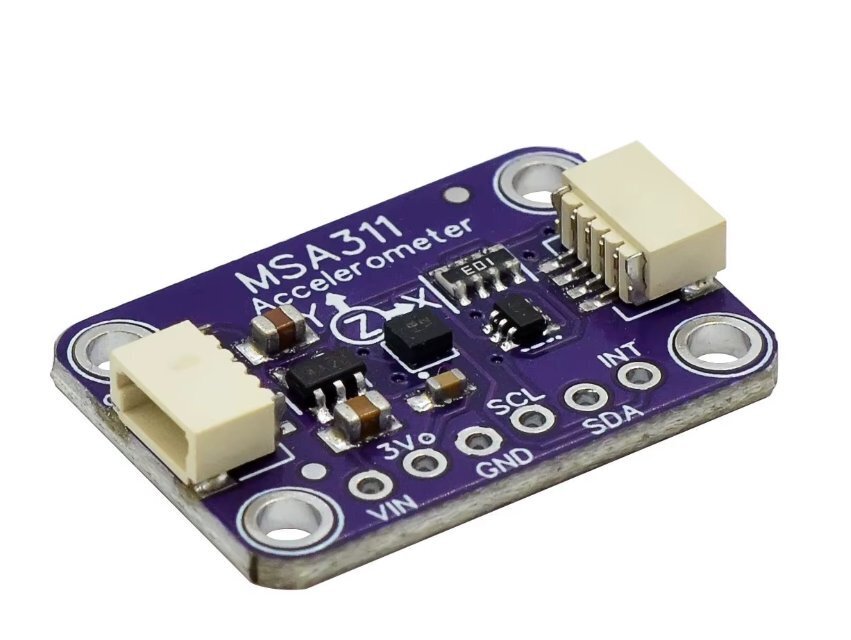

Версія на друкованій платі STEMMA забезпечує зручність підключення: по обидва боки плати розміщені роз'єми STEMMA QT (сумісні зі стандартом Qwiic), що дозволяють легко з'єднувати датчик з іншими пристроями та аксесуарами без паяння.Це дозволяє використовувати стандартні кабелі (самі кабелі в комплект не входять).

Виведено всі контакти на стандартні роз'єми та додано регулятор напруги та перетворювач рівнів, що дозволяє використовувати модуль як із системами 3,3 В, так і 5 В (наприклад, з Raspberry Pi, платами серії Feather або Arduino Uno).

Крім того, передбачений стандартний роз'єм з кроком 0,1 дюйма для встановлення на макетну плату, а також чотири монтажні отвори для надійного кріплення.
