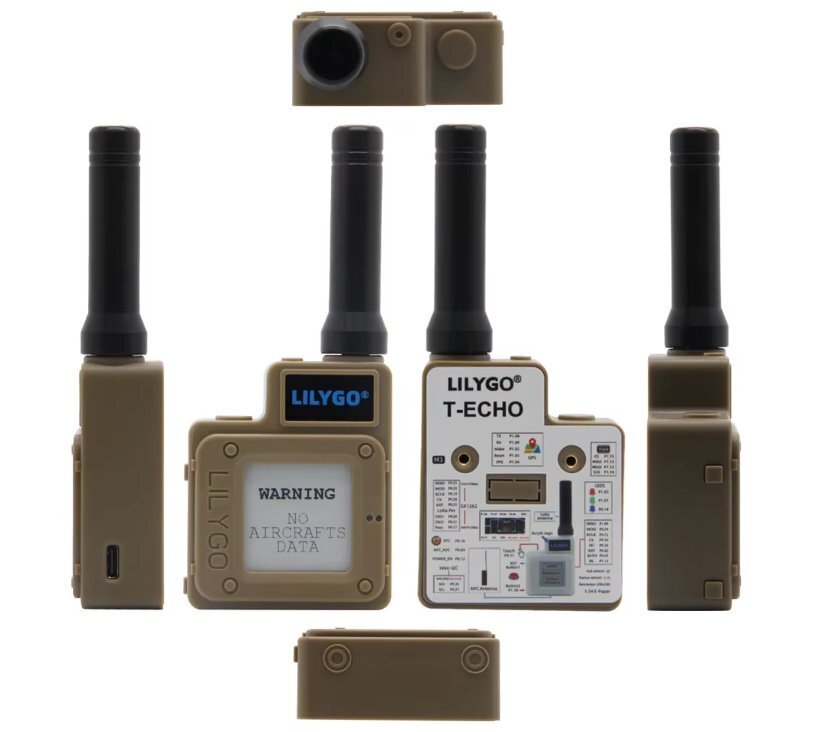

Бездротовий LoRa модуль LILYGO TTGO Meshtastic T-Echo 433MHz With BME280 (nRF52840, SX1262, GPS, E-Paper 1.54")

Бездротовий модуль LoRa LILYGO TTGO Meshtastic T-Echo 433MHz з BME280 (nRF52840, SX1262, GPS, E-Paper 1.54").

T-Echo - це вдосконалена версія моделі LILYGO T-BEAM, розроблена з упором на сумісність з протоколом Meshtastic і оснащена модулем Bluetooth, а також відрізняється низьким енергоспоживанням.
Пристрій побудований на базі SoC NRF52840 за допомогою мультипротокольного зв'язку (Bluetooth 5, Thread, Zigbee).
Функція LoRa, успадкована від T-BEAM, реалізована на базі модуля LILYGO SX1262 з використанням радіочастотного приймача Semtech SX1262.
Пристрій працює в діапазоні частот ISM 433 МГц і оснащений високостабільним кварцовим генератором TCXO (32 МГц), що забезпечує напівдуплексний зв'язок із вихідною потужністю до +22 дБм та чутливістю приймача -139 дБм.
Модуль підтримує автоматичне перемикання режимів прийому та передачі, а також внутрішню ізоляцію каналів; в ньому застосовується передова технологія розширення спектру LoRa, що забезпечує високу стійкість до перешкод і конфіденційність передачі даних на великі відстані.

Опис товару
LILYGO TTGO T-Echo – це готовий автономний радіомодуль (пейджер) для побудови децентралізованих, незалежних від інтернету та мобільного зв'язку Mesh-мереж на базі відкритого протоколу Meshtastic. Пристрій виконаний у компактному корпусі та оснащений усіма необхідними компонентами з коробки: енергоефективним процесором, LoRa-трансівером, антеною, GPS-модулем та ультраекономічним дисплеєм на електронному чорнилі.
Пристрій зв'язується зі смартфоном або tabletом через Bluetooth 5 (BLE). Управління, читання та надсилання повідомлень відбувається через безкоштовний додаток Meshtastic.
Модифікація 433 МГц – забезпечує максимальну проникаючу здатність сигналу в умовах густого лісу, пересіченої місцевості, міської забудови та капонірів. Найменше схильна до згасання за перешкодами і краще огинає рельєф.

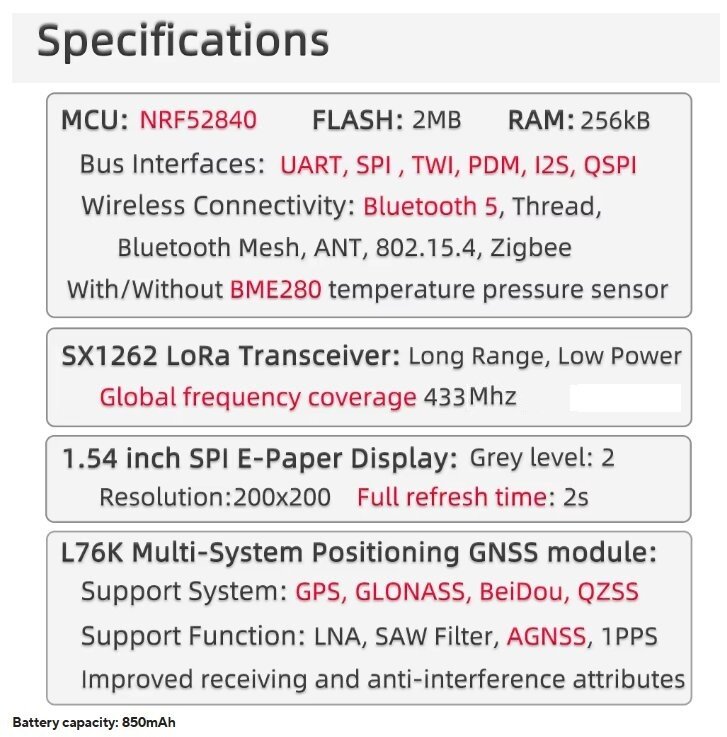

Технічні характеристики
Головний контролер (MCU): Nordic nRF52840 (ARM Cortex-M4, 64 МГц) з підтримкою Bluetooth 5 та ультранизким споживанням.
LoRa трансівер: Semtech SX1262 (вища чутливість та менше тепловиділення порівняно зі старими чіпами SX1276).
Потужність передавача: +22 dBm.
Чутливість приймача: 139 dBm.

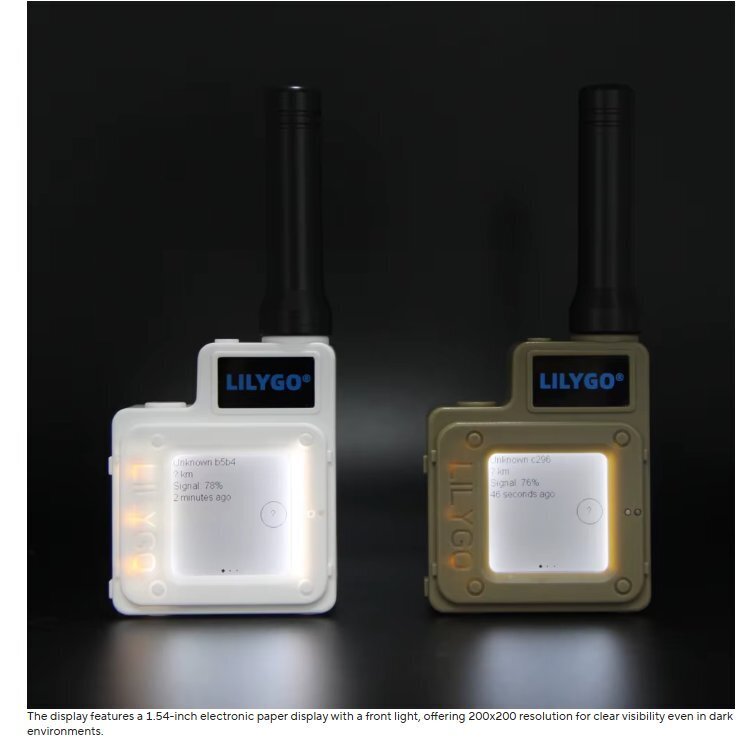

Дисплей: 1.54" SPI E-Papeг (електронне чорнило), роздільна здатність 200х200 пікселів (не споживає енергію в статичному режимі).

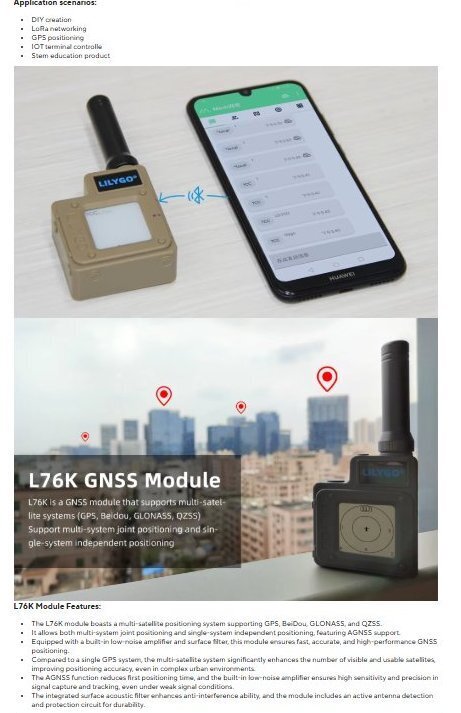

Навігація: Вбудований супутниковий модуль GNSS Quectel L76K (GPS, ГЛОНАСС, Beidou, QZSS).

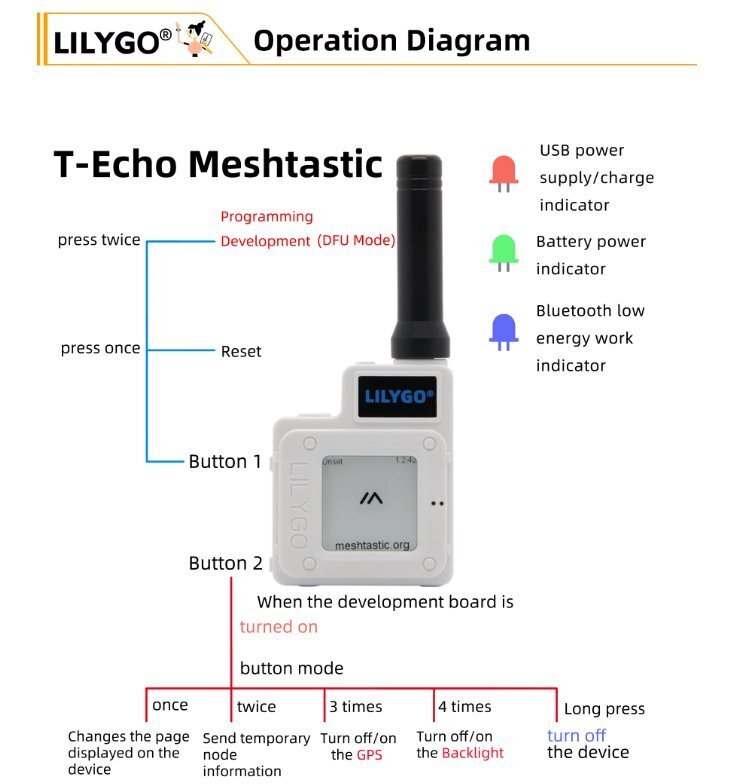

Периферія та датчики: Годинник реального часу (RTC) для синхронізації часу без мережі, чіп NFC, сенсорна кнопка управління, світлодіодні індикатори стану.
Інтерфейс живлення/заряджання USB Type-C.
Антена: Знімна, роз'єм SMA (дозволяє підключити виносну автомобільну або посилену тактичну антену).

Застосування у військових цілях та тактичні можливості
В умовах сучасної війни модулі LILYGO T-Echo на базі прошивки Meshtastic перетворилися на потужний інструмент подвійного призначення, виконуючи роль захищеного цифрового пейджера та трекера військового рівня за мінімальну вартість.

1. Прихована для РЕР (радіоелектронної розвідки) та живучість під РЕБ
Низька можливість пеленгації: технологія LoRa використовує широкосмуговий сигнал низької потужності (Low Power, Long Range). Борожим комплексам РЕР (такі як «Торн», «Чарівниця» тощо) значно складніше засікти, ідентифікувати та запеленгувати передачу Т-Echo, ніж випромінювання звичайних аналогових чи цифрових (DMR, Motorola) радіостанцій.
Робота в умовах РЕБ: Модифікація на 433 МГц дозволяє працювати поза стандартними діапазонами багатьох окопних глушилок РЕБ, які найчастіше налаштовані на придушення каналів управління БПЛА (особливо в діапазонах 900 МГц, 1.2-2.4-5.8 ГГц).

2. Тактичний трекінг сил (Blue Force Tracking)
Інтеграція з АТАК (Android Tactical Assault Kit): Модуль передає власні GPS-координати у загальну Mesh-мережу. При підключенні до смартфону зі встановленим ПО АТАК або AlpineQuest командир та бійці підрозділу бачать переміщення один одного на офлайн-картах у реальному часі без інтернету, мобільного зв'язку чи Starlink.
Евакуація та пошук: У разі втрати голосового зв'язку або поранення автономний пристрій продовжує транслювати геопозицію бійця, полегшуючи роботу евакуаційних груп.

3. Текстовий зв'язок «останньої милі» та шифрування
Захист від перехоплення: Весь трафік у мережі шифрується на апаратному рівні за алгоритмом AES-256. Перехоплення та прочитання текстового повідомлення у повітрі без знання ключа мережі неможливо.
Децентралізація: Мережа немає єдиної «вежі» чи сервера. Кожен модуль T-Echo працює як ретранслятор. Повідомлення стрибає від одного бійця до іншого, минаючи складні рельєфи місцевості, бліндажі та зони радіотіні.

4. Побудова автономних ретрансляторів (Нод)
Завдяки знімній антені SMA, плату T-Echo можна підключити до потужної колінеарної або спрямованої антени, запакувати в герметичний бокс з додатковим акумулятором і підняти на дерево, щоглу або закинути на дах будівлі. Це дозволяє «пробити» зв'язок у низовині, балки або забезпечити покриття усередині великого опорного пункту.

Зверніть увагу: Корпус пристрою цивільний (пластик).
Для використання безпосередньо на лінії зіткнення рекомендується додаткова гідроізоляція або перенесення плати до захищеного кастомного 3D-друкарського корпусу.

У комплекті:
1 x T-ECHO 433 МГц;
1 x USB-кабель для заряджання акумулятора.
