Ідеальний діодний модуль DC 4-90V 50А, модуль захисту сонячних панелей

Ідеальний діодний модуль DC 4-90V 50А, модуль захисту сонячних панелей.

Особливості

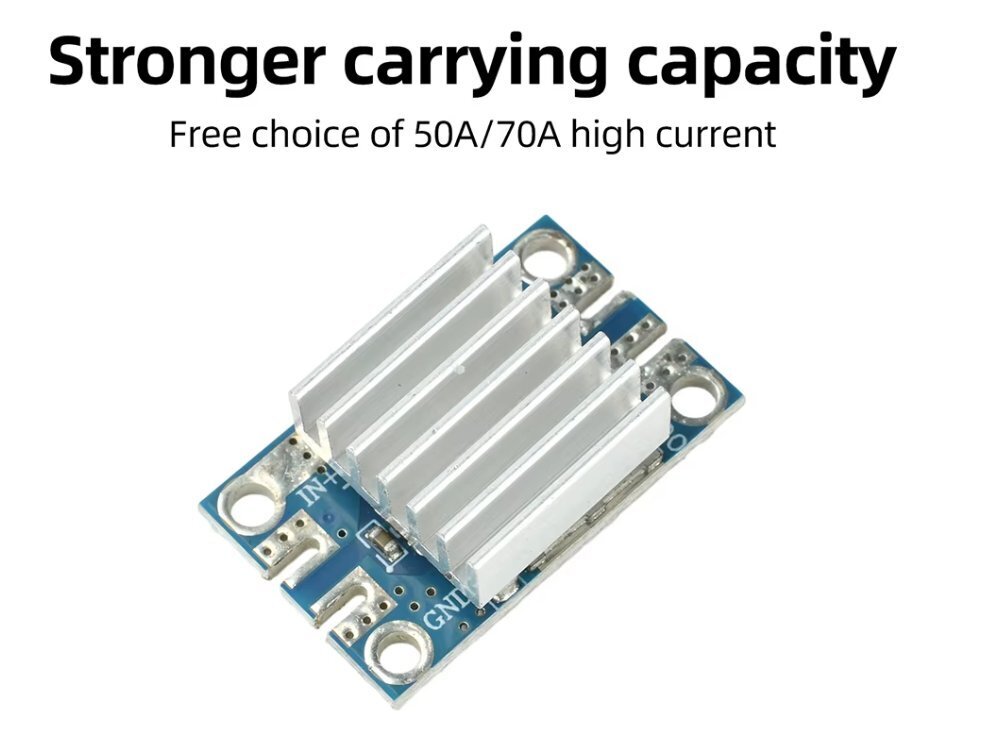

1. Високий номінальний струм 50 А для більшої здатності навантаження

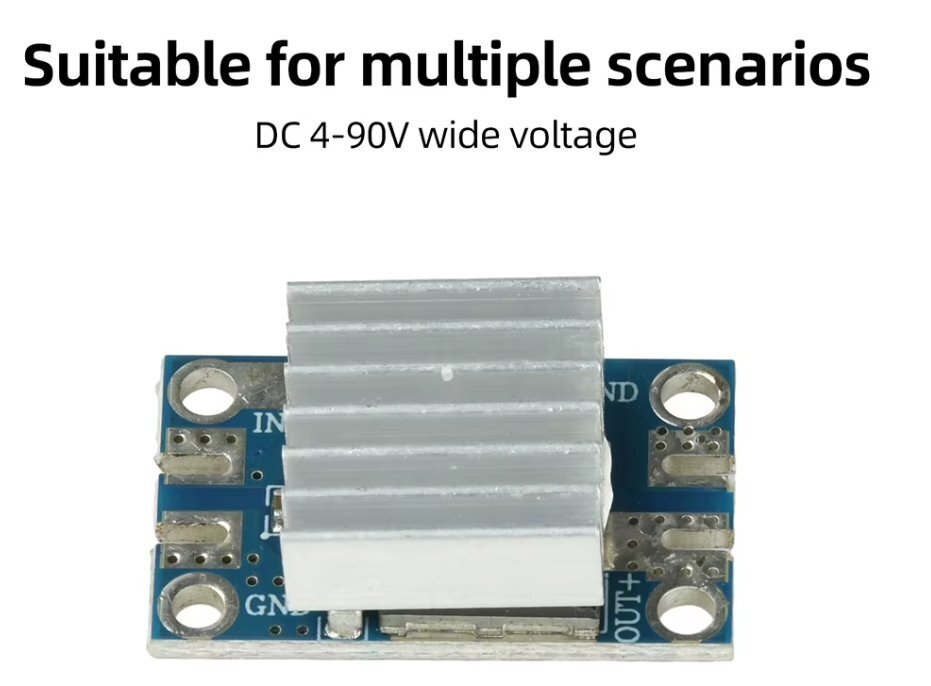

2. Широкий діапазон вхідної напруги постійного струму 4–90 В, підходить для різноманітних застосувань

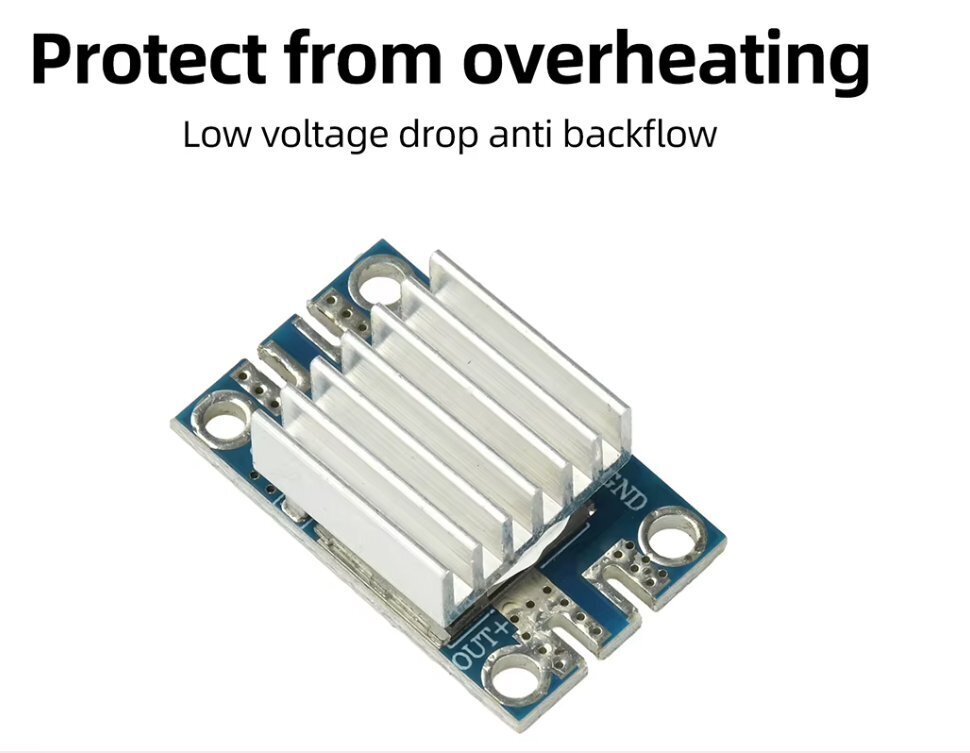

3. Низьке падіння напруги із захистом від зворотного струму, що забезпечує захист без перегріву

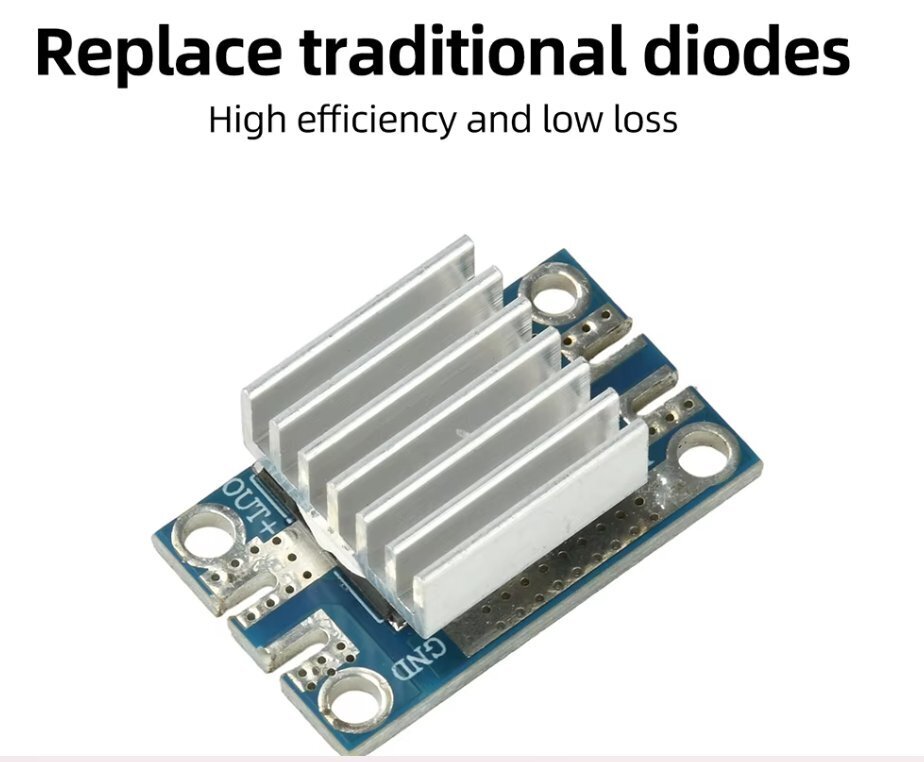

4. Замінює традиційні діоди, забезпечуючи високу ефективність та низькі втрати потужності

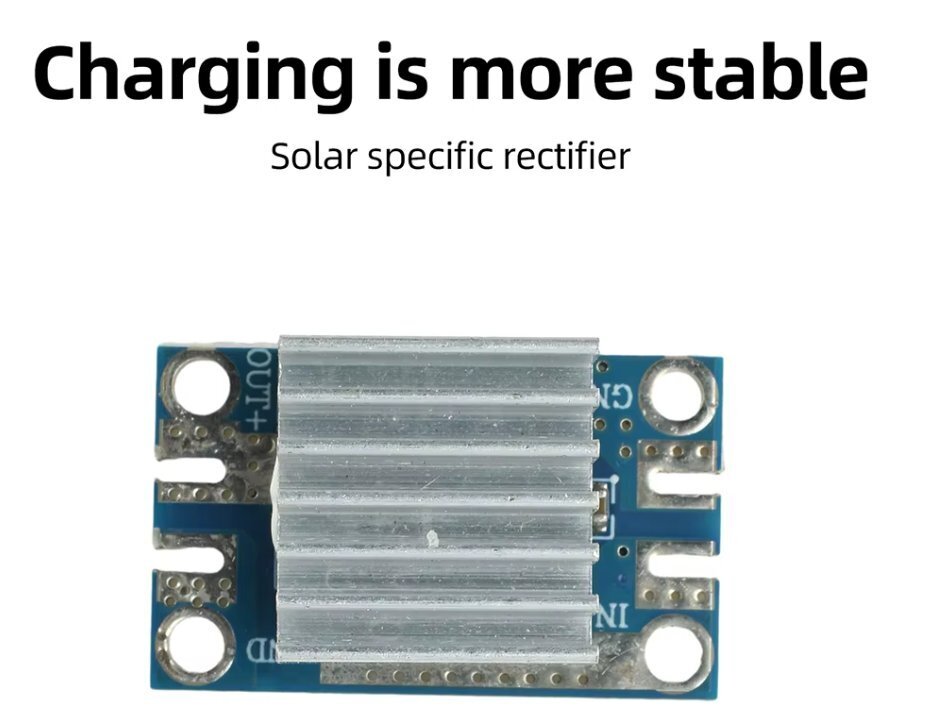

5. Спеціалізоване сонячне випрямлення для стабільнішої зарядки

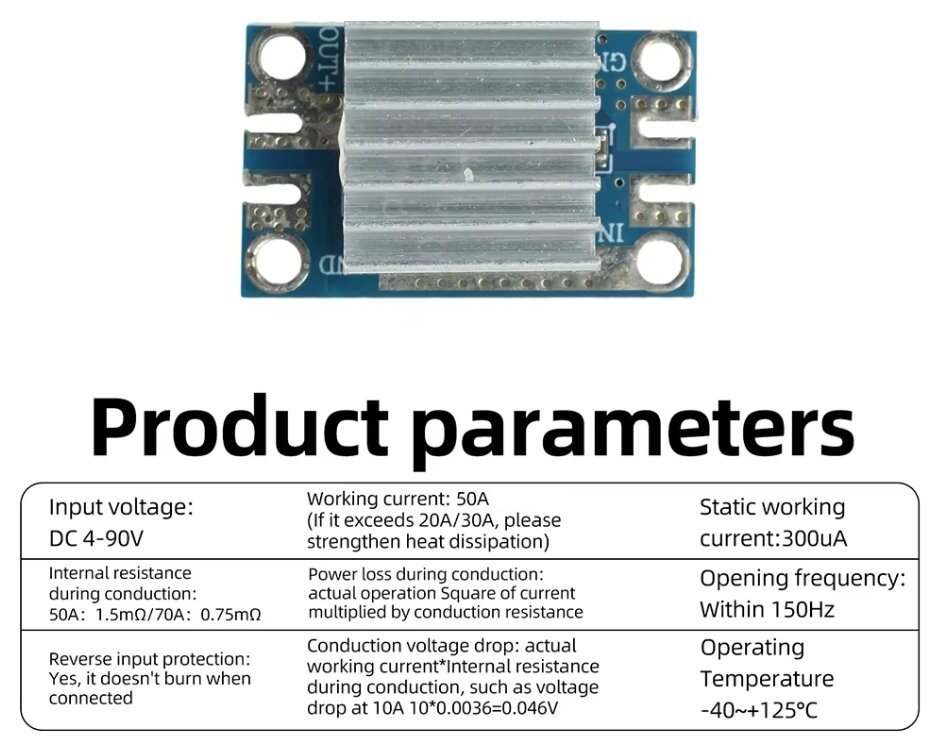

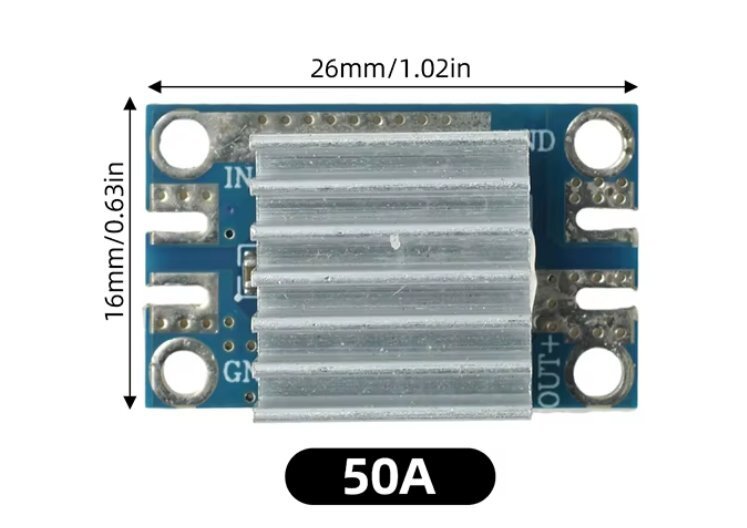

Технічні характеристики
Вхідна напруга: DC 4-90 В
Робочий струм: 50 А (для струмів, що перевищують 20 А/30 А, потрібне посилене охолодження)
Струм спокою: 300 мкА
Опір у відкритому стані: 50 А: 1,5 мОм
Падіння напруги у відкритому стані: Фактичний робочий струм × опір у відкритому стані; Наприклад, падіння напруги при 10 А = 10 × 0,0036 = 0,046 В
Потужність, що розсіюється у відкритому стані: Фактичний робочий струм² × Опір у відкритому стані
Частота перемикання: В межах 150 Гц
Захист від зворотної полярності: так, не згорить при зворотному підключенні
Робоча температура: від -40 до +125°C

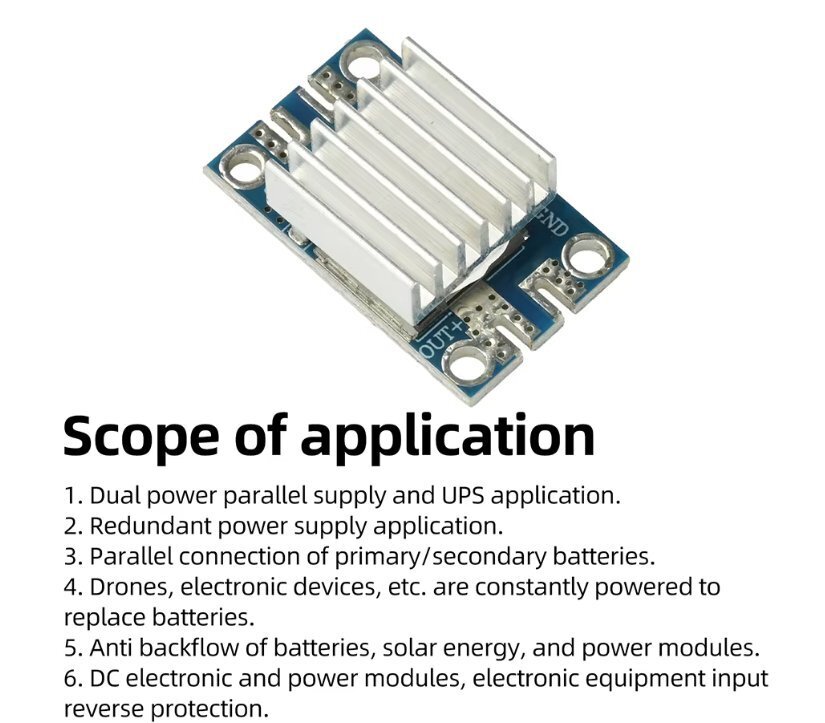

Області застосування
1. Паралельна робота двох джерел живлення, ДБЖ.
2. Резервні джерела живлення.
3. Паралельне підключення основної/допоміжної батареї.
4. Заміна батареї без переривання живлення для дронів, електронних пристроїв тощо.
5. Захист від зворотного струму для батарей, сонячних систем та силових модулів.

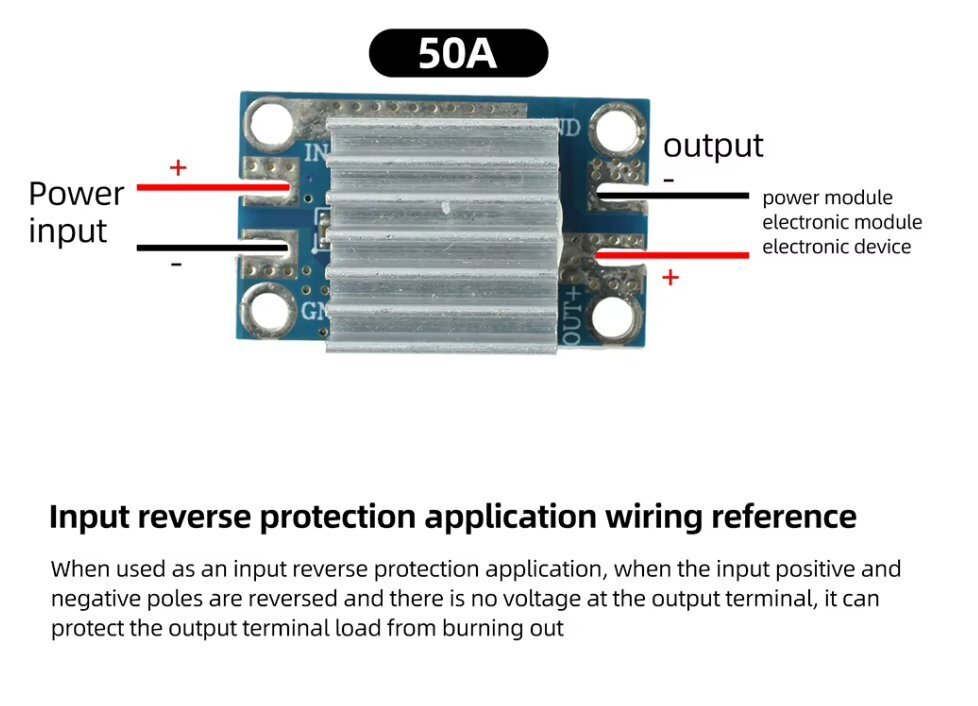

6. Захист від зворотної полярності для електроніки постійного струму, силових модулів та входів електронних пристроїв.

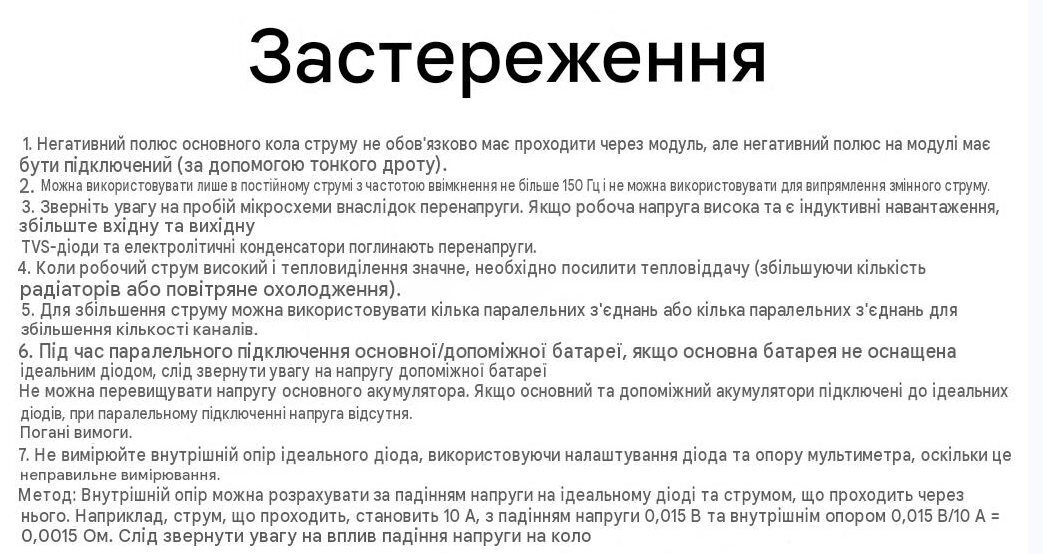

Запобіжні заходи
1. Негативний вивід основного ланцюга струму може обходити модуль, але негативний вивід на модулі має бути підключений (можна використовувати тонкий провід).
2. Тільки застосування постійного струму; частота перемикання має перевищувати 150 Гц; не підходить для випрямлення змінного струму.
3. Враховуйте стрибки напруги, які можуть пошкодити мікросхему. Для високої робочої напруги або індуктивних навантажень встановіть
TVS-діоди та електролітичні конденсатори на вході та виході для поглинання стрибків напруги.
4. При високих робочих струмах та значному виділенні тепла покращіть тепловідведення (використовуйте радіатори більшого розміру або примусове повітряне охолодження).
5. Декілька модулів можна з'єднувати паралельно для збільшення пропускної здатності струму або розширення кількості каналів.

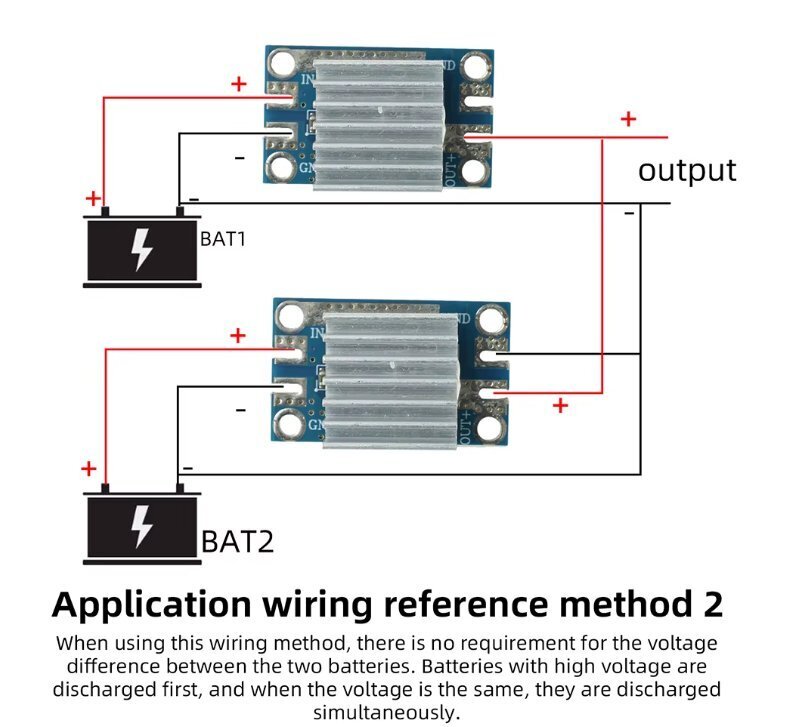

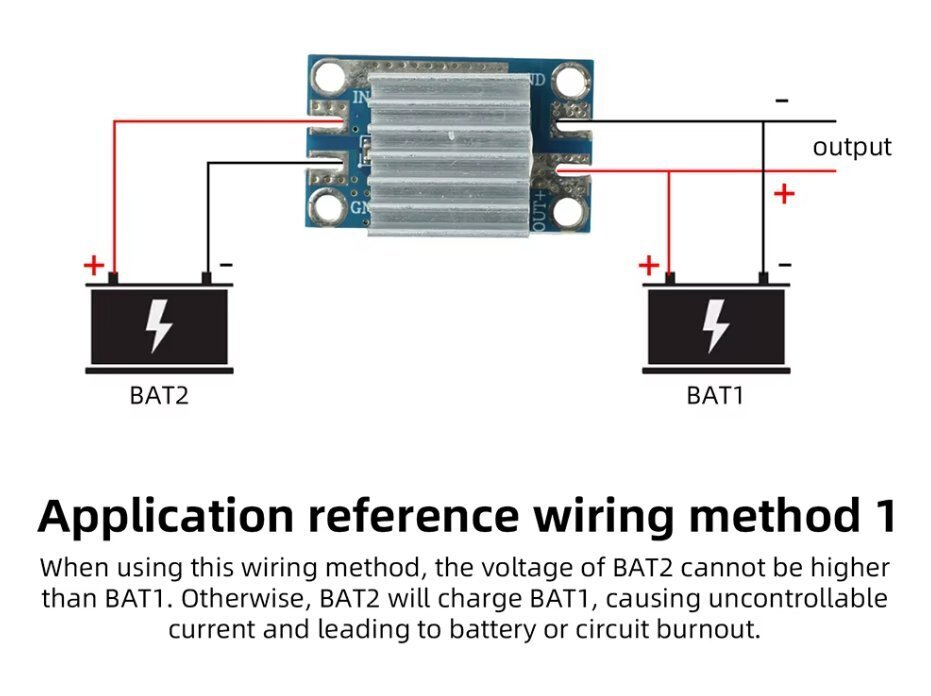

6. При паралельному підключенні первинної та вторинної батарей, якщо у первинній батареї не встановлений ідеальний діод, переконайтеся, що напруга вторинної батареї
не перевищує напруги первинної батареї. Якщо до первинної та вторинної батарей підключені ідеальні діоди, то при паралельному підключенні не потрібна різниця напруги.
7. Не використовуйте діапазони вимірювання діодів чи опору на мультиметрі для вимірювання внутрішнього опору ідеального діода; це неправильний метод виміру. Внутрішній опір можна розрахувати, використовуючи падіння напруги на діоді та струм, що протікає через нього. Наприклад: якщо струм становить 10 А, а падіння напруги - 0,015 В, то внутрішній опір = 0,015 В / 10 А = 0,0015 Ом. Зверніть увагу на вплив падіння напруги у мережі.

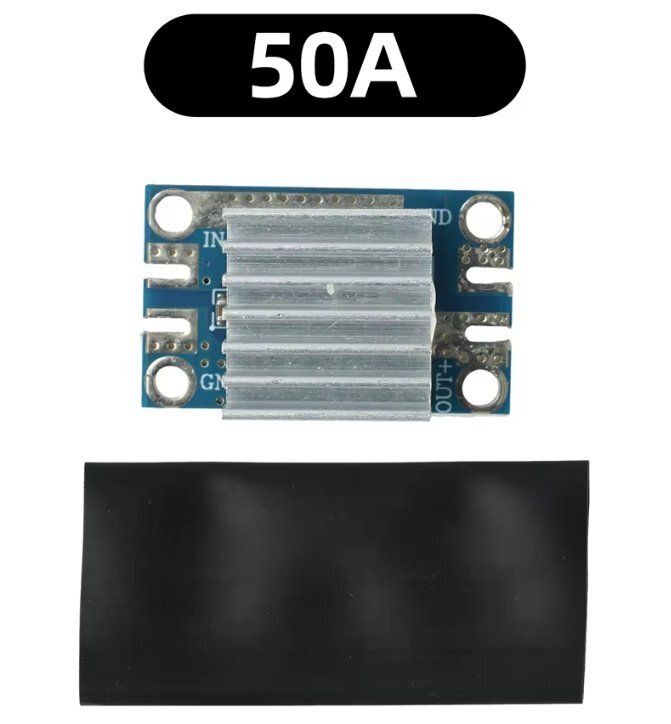

Комплектація:
1 х діодний модуль;
1 х термозбіжна трубка.
