Комутатор радіо входів 0,1-6GHz SP4T ARW3433, RF радіочастотний перемикач (Switch), 3-5V

Комутатор радіо входів 0,1-6GHz SP4T ARW3433, RF радіочастотний перемикач (Switch), 3-5V.

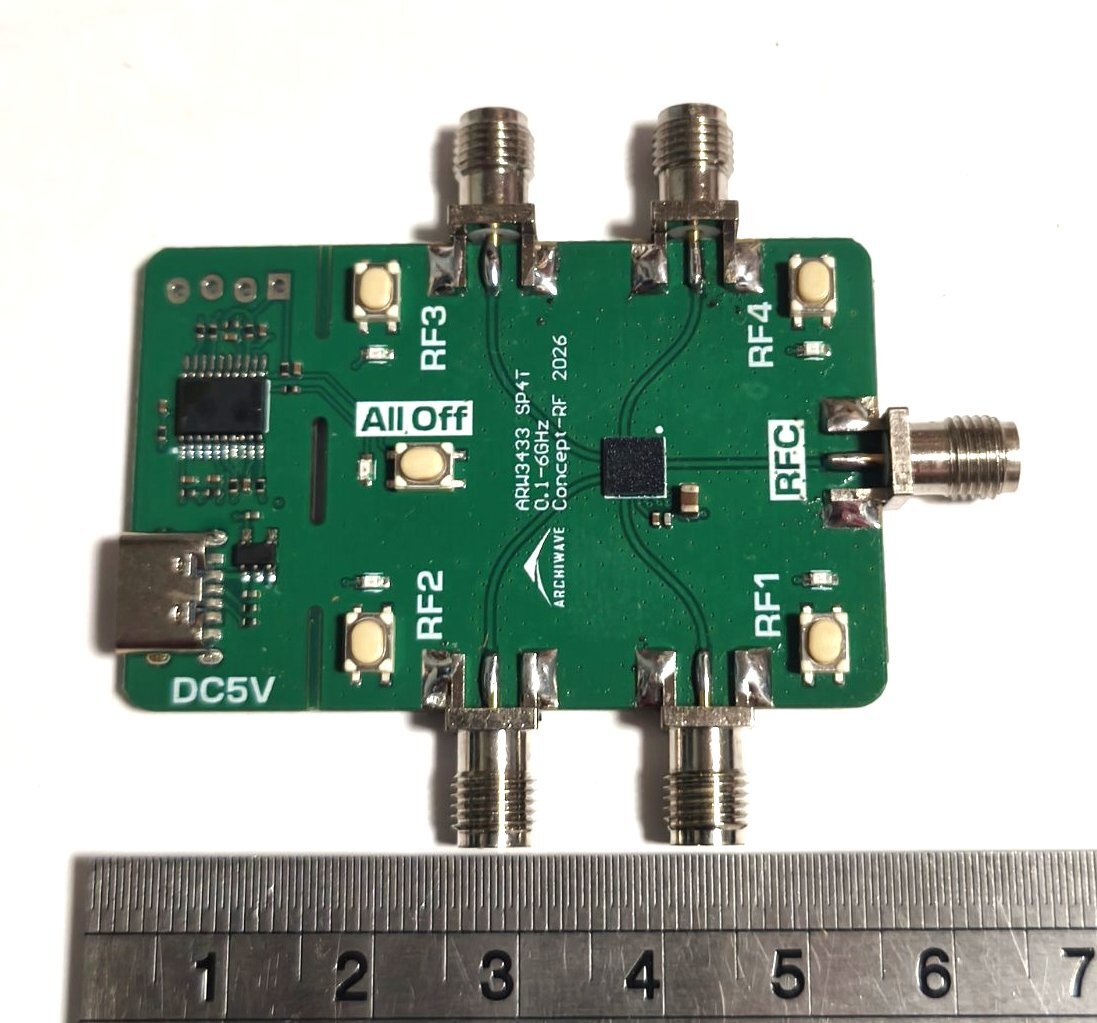

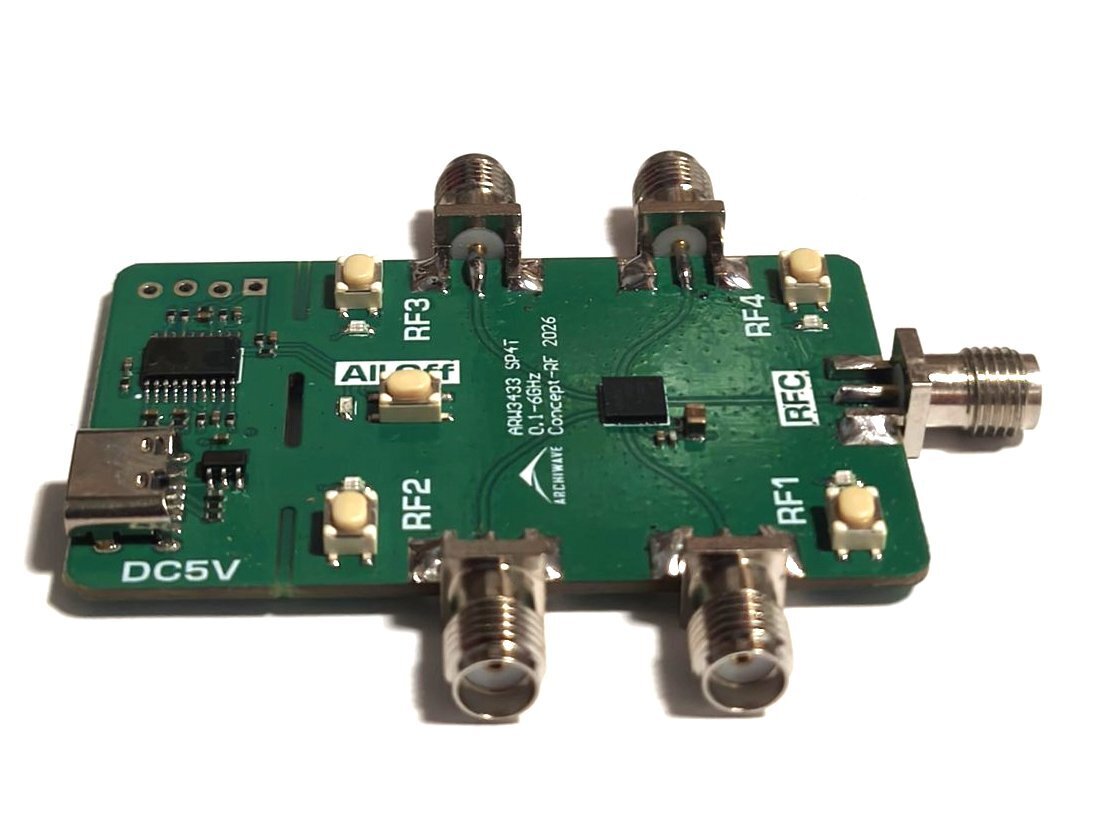

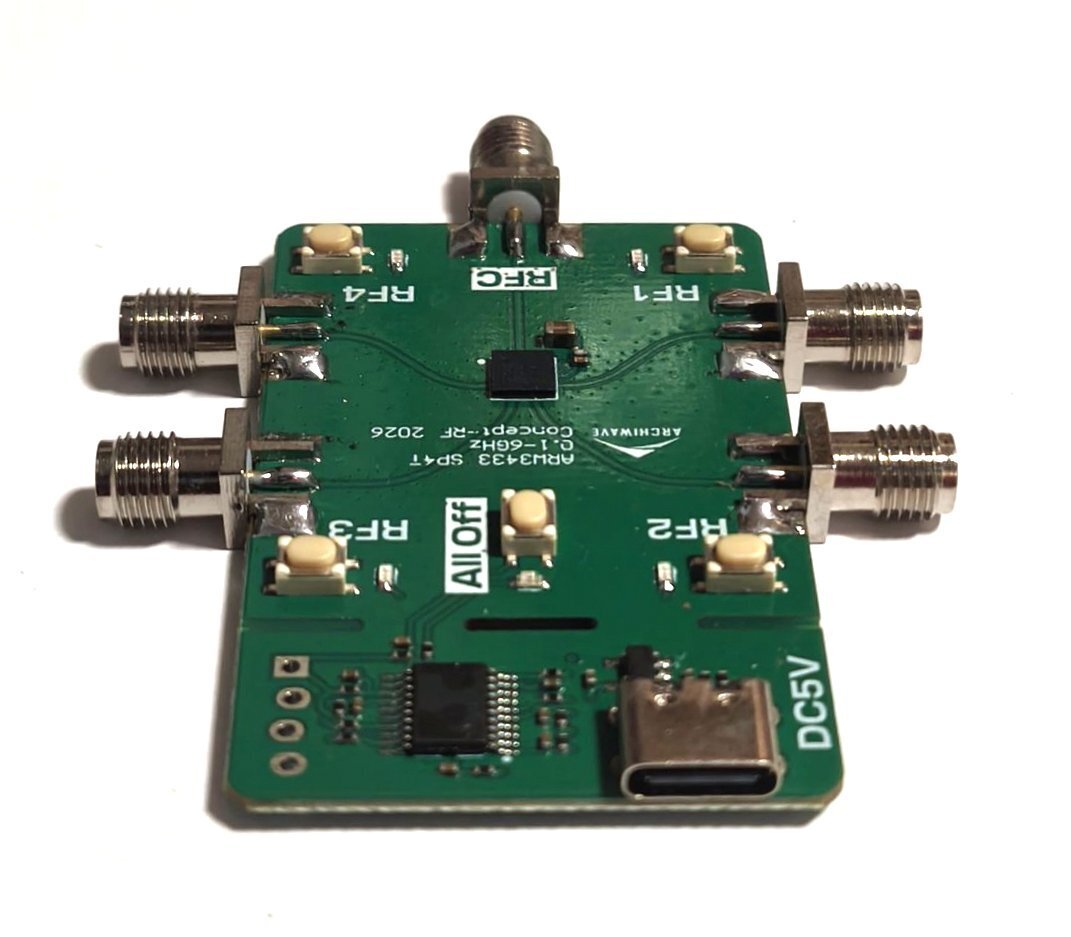

Радіочастотний перемикач заснований на мікросхемі перемикача, що не відображає ARW3433 SP4T.
Він спрямовує загальний порт (RFC) на будь-який із чотирьох виходів (RF1–RF4) за допомогою кнопок, при цьому є спеціальна кнопка «Вимк. все» (жовтий світлодіод), яка вимикає всі канали.
Світлодіоди активних каналів спалахують для зручної індикації стану.
Живлення здійснюється через USB Type-C (5-5,2 В) з роз'ємами SMA типу "мама".
Модуль використовує друковану плату FR4, розраховану на частоту 6 ГГц (мікросхема підтримує 8 ГГц).
Підходить для ручної маршрутизації сигналів у випробувальних стендах, аматорському радіозв'язку та багатоантенних системах.

Технічні характеристики:
Діапазон частот: 0,1-6 ГГц
Конфігурація: SP4T (не відображає)

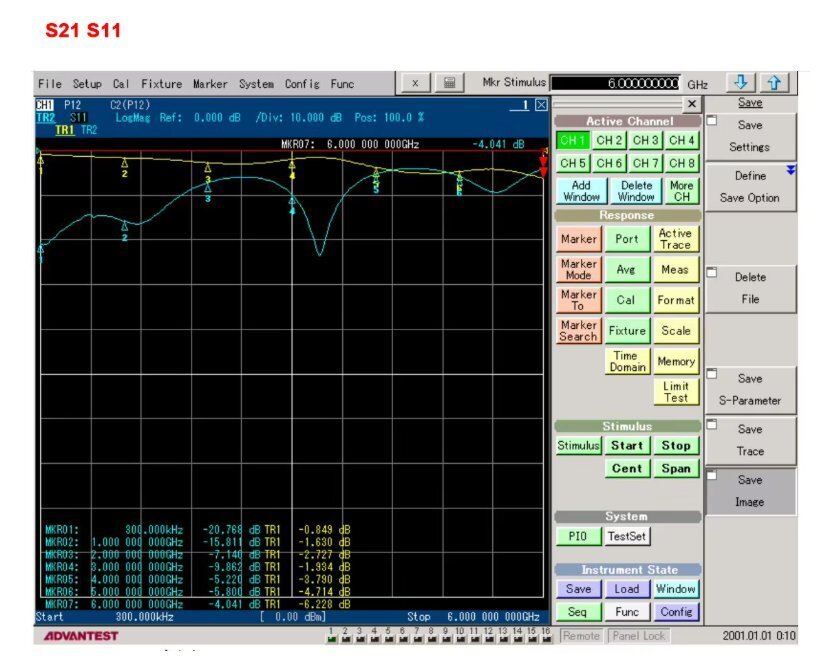

Втрати, що вносяться (типові):
0,849 дБ при 300 кГц
1630 дБ при 1 ГГц
2,727 дБ при 2 ГГц
1,934 дБ при 3 ГГц
3,790 дБ при 4 ГГц
4,714 дБ при 5 ГГц
6,228 дБ при 6 ГГц
Напруга живлення: 5–5,2 В постійного струму (USB-C)

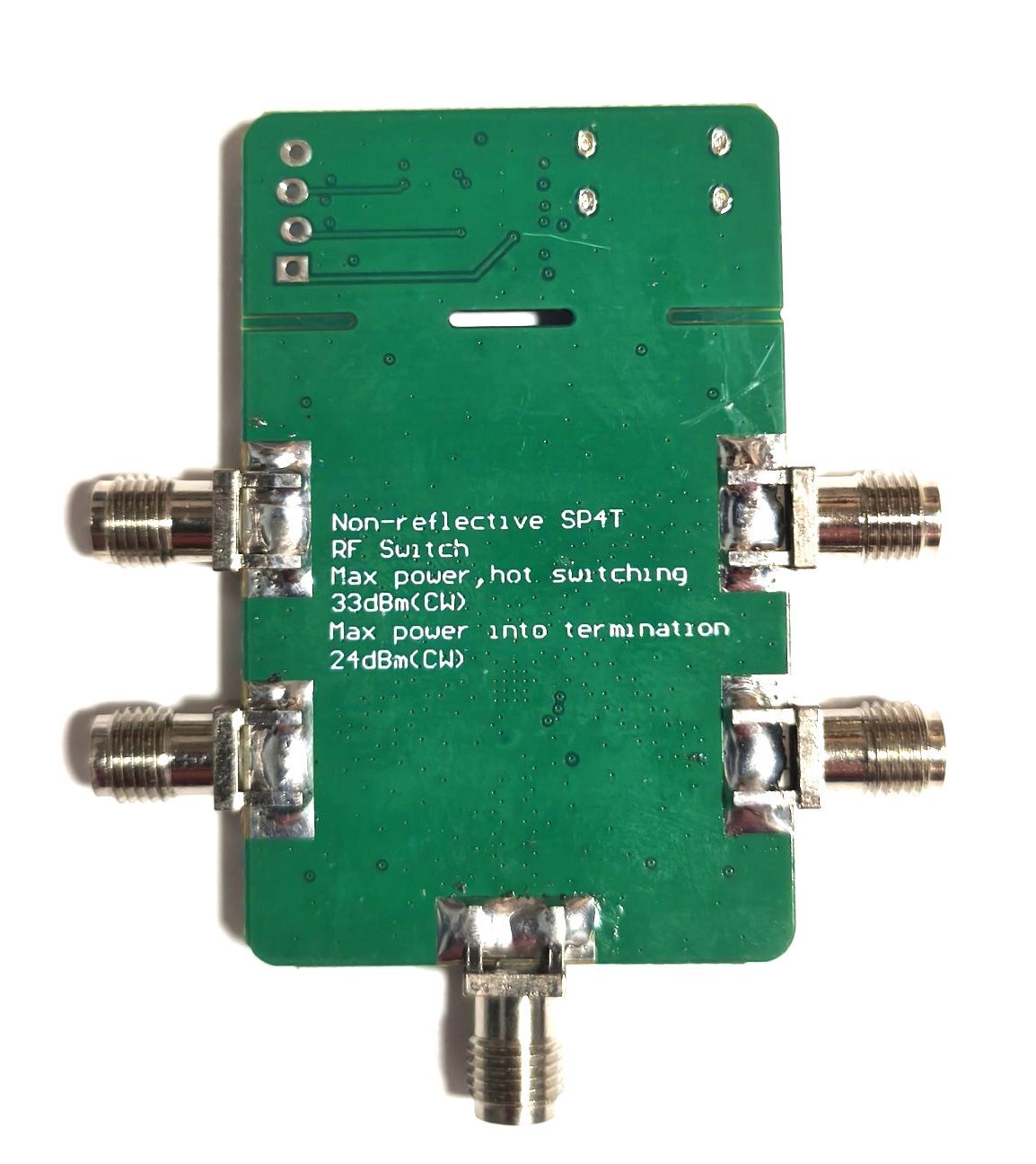

Максимальна вхідна потужність ВЧ (безперервний сигнал, 0,6-8 ГГц): +33 дБм
Максимальна потужність ВЧ, що поглинається (безперервний сигнал): +24 дБм
Напруга постійного струму на ВЧ-порту: 0 В (потрібен блокування постійного струму, якщо сигнал містить постійний струм)
Робоча температура: від -40 ° C до +105 ° C
Розміри (без роз'ємів): 35×55 мм
Вага: 14 гр.
Рознімання: SMA гніздо (зовнішнє різьблення, внутрішній отвір)
Вибір каналу кнопкою (RFC ↔ RF1/2/3/4)

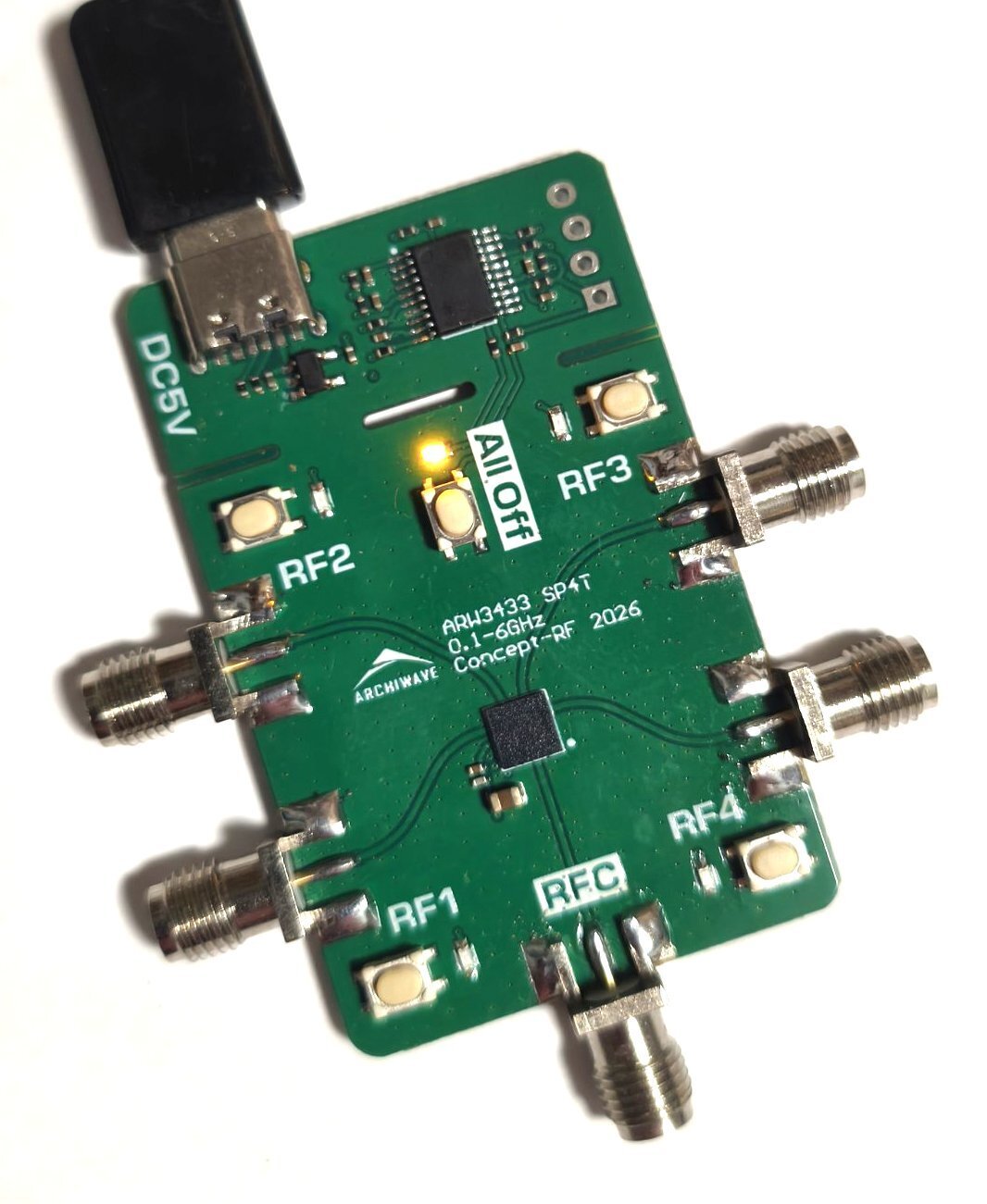

Кнопка «Вимк. все» (жовтий світлодіод) – відключає всі виходи
Світлодіодні індикатори активних каналів
Живлення від USB-C, зовнішнє джерело живлення не потрібне.

Важливі примітки:
Друкована плата FR4 обмежує практичну верхню частоту до 6 ГГц (чіп підтримує 8 ГГц).
Не перевищуйте номінальну потужність ВЧ: +33 дБм на вході +24 дБм на поглинанні.
Відсутнє внутрішнє блокування постійного струму – використовуйте зовнішнє блокування постійного струму для сигналів зі зміщенням постійного струму.

Області застосування:
Ручна маршрутизація радіочастотних сигналів у лабораторіях та випробувальних установках
Багатоантенне перемикання для аматорського радіозв'язку (HAM)
Селектор вхідного каскаду для приймачів/передавачів
Освітні демонстрації та комплекти для радіочастотних експериментів.

У комплекті: 1 х комутатор ARW3433.
