Модуль радіочастотного перемикача SPDT 100 МГц-8 ГГц ARW3235, RF Switch, комутатор, 3-5V

Модуль радіочастотного перемикача SPDT 100 МГц-8 ГГц ARW3235, RF Switch, комутатор, 3-5V.

SPDT (Single Pole Double Throw) RF-перемикач на базі кремнієвої технології (SOI-подібний), призначений для додатків до 8 ГГц.

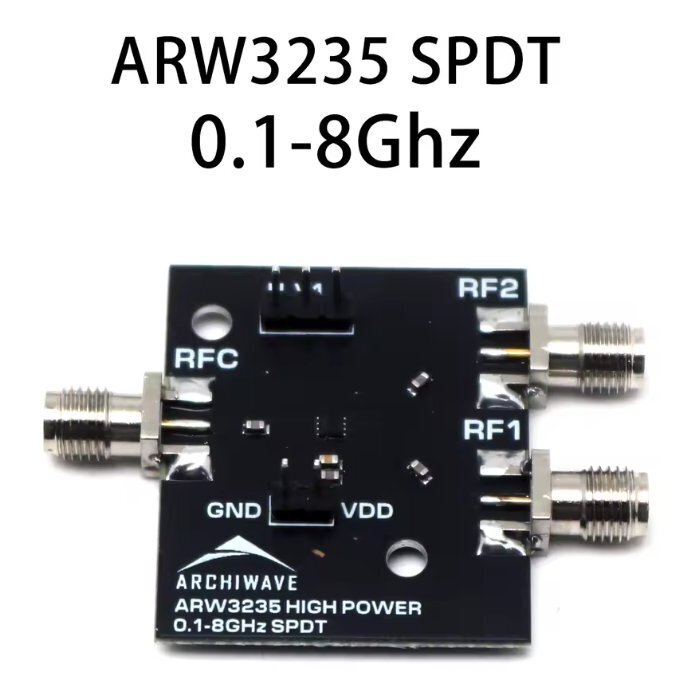

Оцінювальна плата з SMA-коннекторами (RFC – загальний порт, RF1/RF2 – виходи), пінами живлення/управління та маркуванням виробника.

Основні характеристики:
Діапазон частот: 100 МГц – 8 ГГц (0.1–8 GHz)
Максимальна потужність: P0.1dB (точка 0.1 дБ стиснення): 40 дBm (10 Вт) на 1 ГГц
Втрати (Insertion Loss): ≤ 0.5 дБ до 4 ГГц (типово 0.35–0.7 дБ в діапазоні)
Ізоляція (Isolation): 23-75 дБ (залежить від частоти; висока на низьких частотах)
Поворотні втрати (Return Loss): ~18-25 дБ (ON-state)
Час перемикання: < 400 нс
Напруга живлення (VDD): 3.0–5.0 В
Струм споживання: ~220 мкА (дуже низьке енергоспоживання)
Управління: Однобітне (V1 - один пін контролю):
V1 = High (1.2-3.6 В) → RFC → RF1 ON, RFC → RF2 OFF
V1 = Low (0-0.6 В) → RFC → RF2 ON, RFC → RF1 OFF
ESD-захист: 1500 В (HBM)
Розмір друкованої плати: : 3,5х3 см (без виступаючої частини SMA)
Вхідний та вихідний опір: 50 Ом
Вхідний та вихідний інтерфейс SMA-female (гніздо)
Робоча температура: -40°C до +105°C.
Використання: WiFi, UWB, IoT, малі базові станції, розподілені антенні системи (DAS), реле/підсилювачі, тестове обладнання, ham radio.

Додатково про модуль
На платі присутні:
SMA-конектори для RFC, RF1, RF2.
Піни: VDD, GND, V1 (управління).
