Вимірювач середньоквадратичної потужності радіочастотного сигналу в діапазоні 10 МГц-20 ГГц, керування з ПК

Вимірювач середньоквадратичної потужності радіочастотного сигналу в діапазоні 10 МГц-20 ГГц, керування з ПК.

Посилання для завантаження програмного забезпечення на головний комп'ютер:
http://115.28.16.44:81/file/4008.rar

Вимірювач потужності радіочастотного сигналу на головному комп'ютері призначений для забезпечення точності, близької до настільного приладу, в польових умовах для вимірювання потужності радіочастотного сигналу.
Він надає практичні рішення для вимірювання потужності у системах передачі графічних даних, базових станціях зв'язку, підсилювачах потужності тощо.
Вимірювач потужності радіочастотного сигналу RPM3GS 10 МГц-20 ГГц забезпечує динамічний діапазон від -40 до +5 дБм, дозволяючи користувачам точно вимірювати безперервні та цифрові модульовані сигнали.
Датчик підключається до програмного забезпечення вимірювача потужності радіочастотного сигналу на головному комп'ютері через інтерфейс USB.

Особливості та характеристики:
-Діапазон частот: від 10 МГц-20 ГГц
Динамічний діапазон -40 дБм ~ +5 дБм / -27,5 дБм ~ +2,5 дБм. Вимірювання справжнього ефективного значення (RMS) у динамічному діапазоні 45 дБ.
-100% повний частотний діапазон. Калібрування динамічного діапазону за допомогою приладів Agilent 83623A перед постачанням. Кожні 100 МГц (точки калібрування нижче 100 МГц - 10 МГц та 50 МГц). Кожні 2,5 дБм калібрується загалом 576 точок калібрування.
-Ручний вибір тестової частоти (коефіцієнт калібрування) підвищення загальної точності.
-Додаткова чотиришвидкісна частота дискретизації 10/40/640/1280 Гц.
-Функція компенсації усунення дозволяє вручну компенсувати зовнішні атенюатори.
-Підключення до комп'ютера через порт USB Type-C без додаткового джерела живлення.
-Підтримувані системи: Windows 10, Windows 11
-Вхідний роз'єм: SMA гніздо (зовнішнє гвинтове отвір)
-Граничні параметри вхідного ВЧ-сигналу: +13 дБм, ±25 В постійного струму (перевищення цих параметрів може призвести до пошкодження)
-Точність: 0,25 дБ (типова), 0,5 дБ (максимальна)
-Гранова напруга живлення інтерфейсу USB: +5,5 В
-Струм живлення: < 100 мА.

Комплектація:

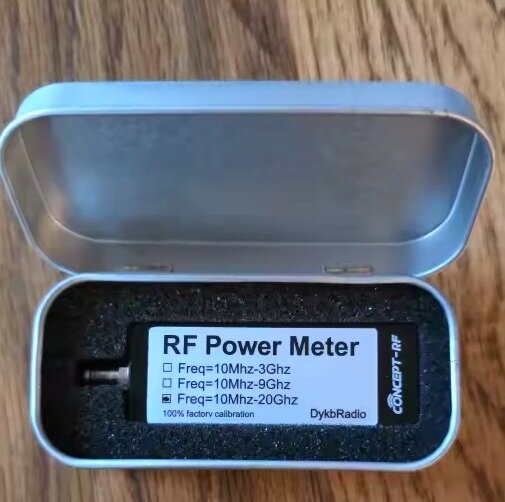

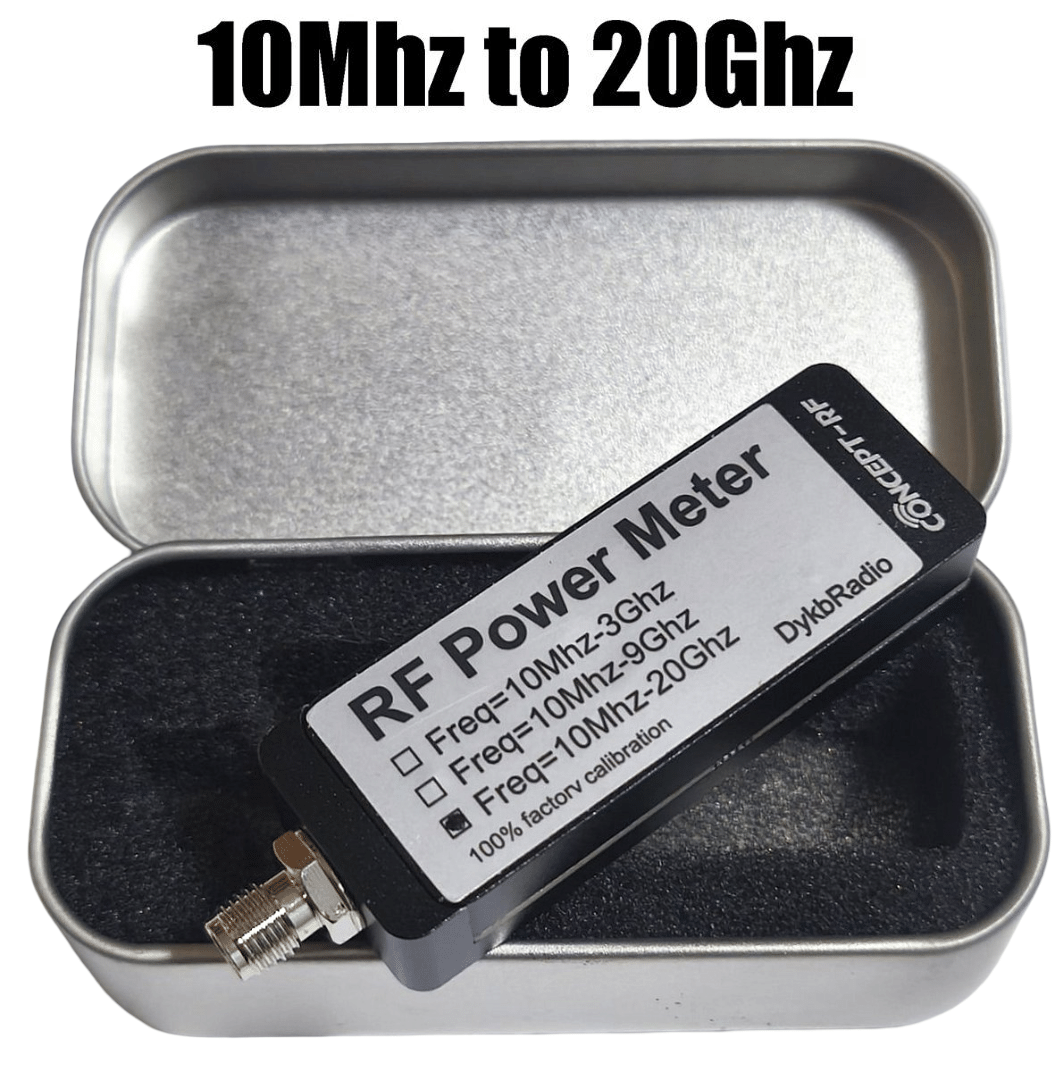

1 х вимірювач потужності 10 МГц – 20 ГГц;
1 х металевий футляр.

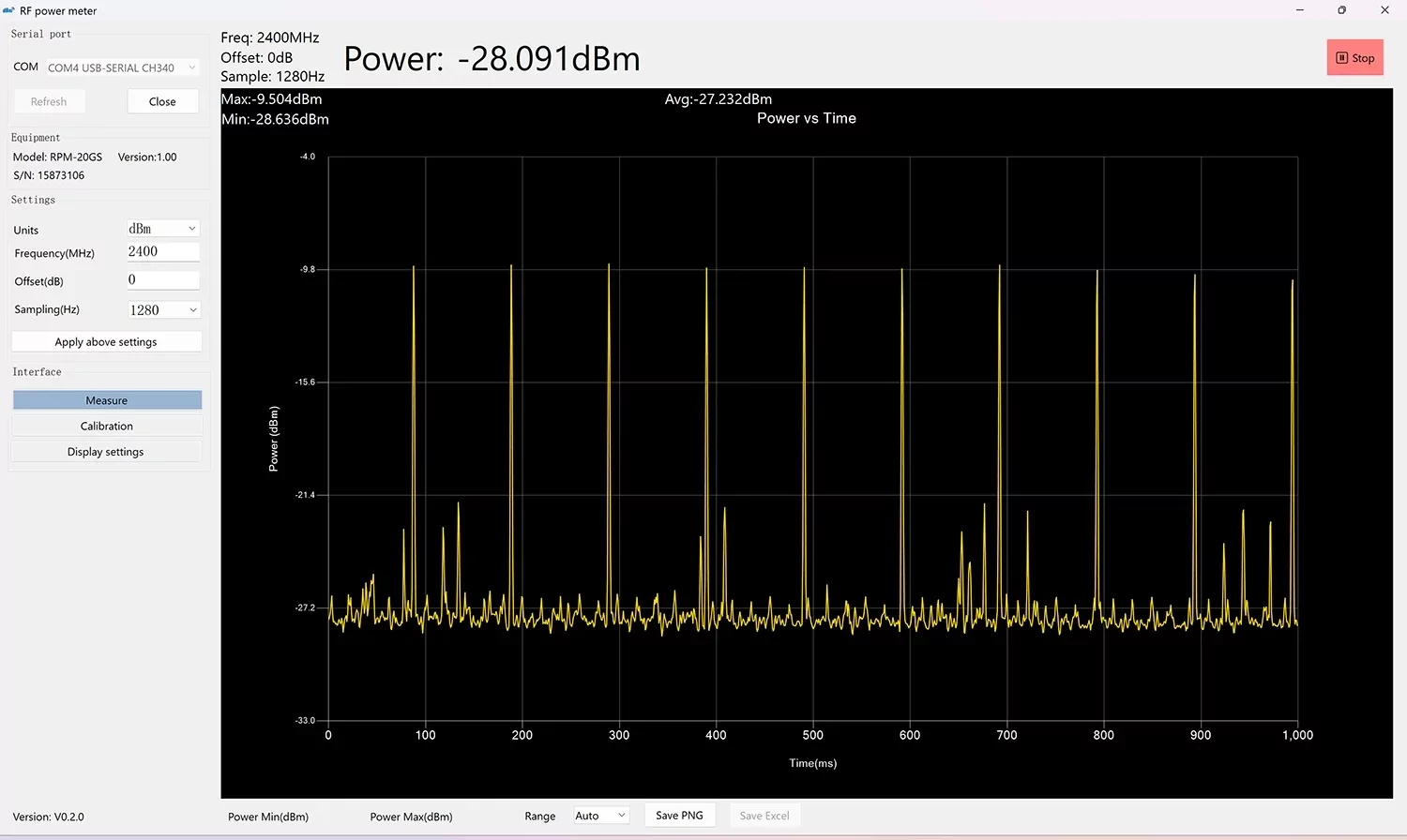

Тестування сигналів Wi-Fi у повітрі з використанням антени 2,4 ГГц та підсилювача з низьким рівнем шуму (LNA) 20 дБ. Пік на зображенні відповідає кадру маяка тривалістю 102,4 мс:

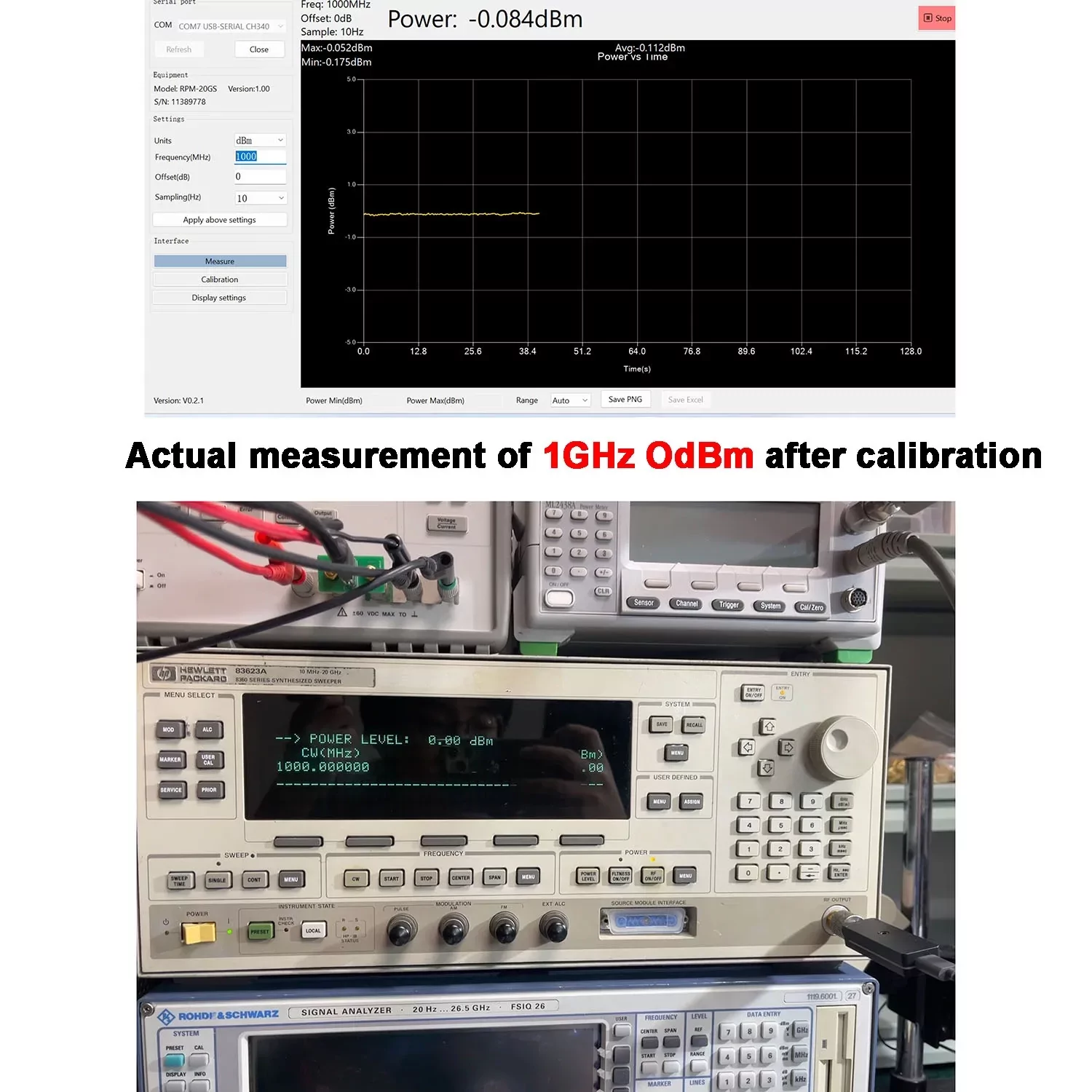

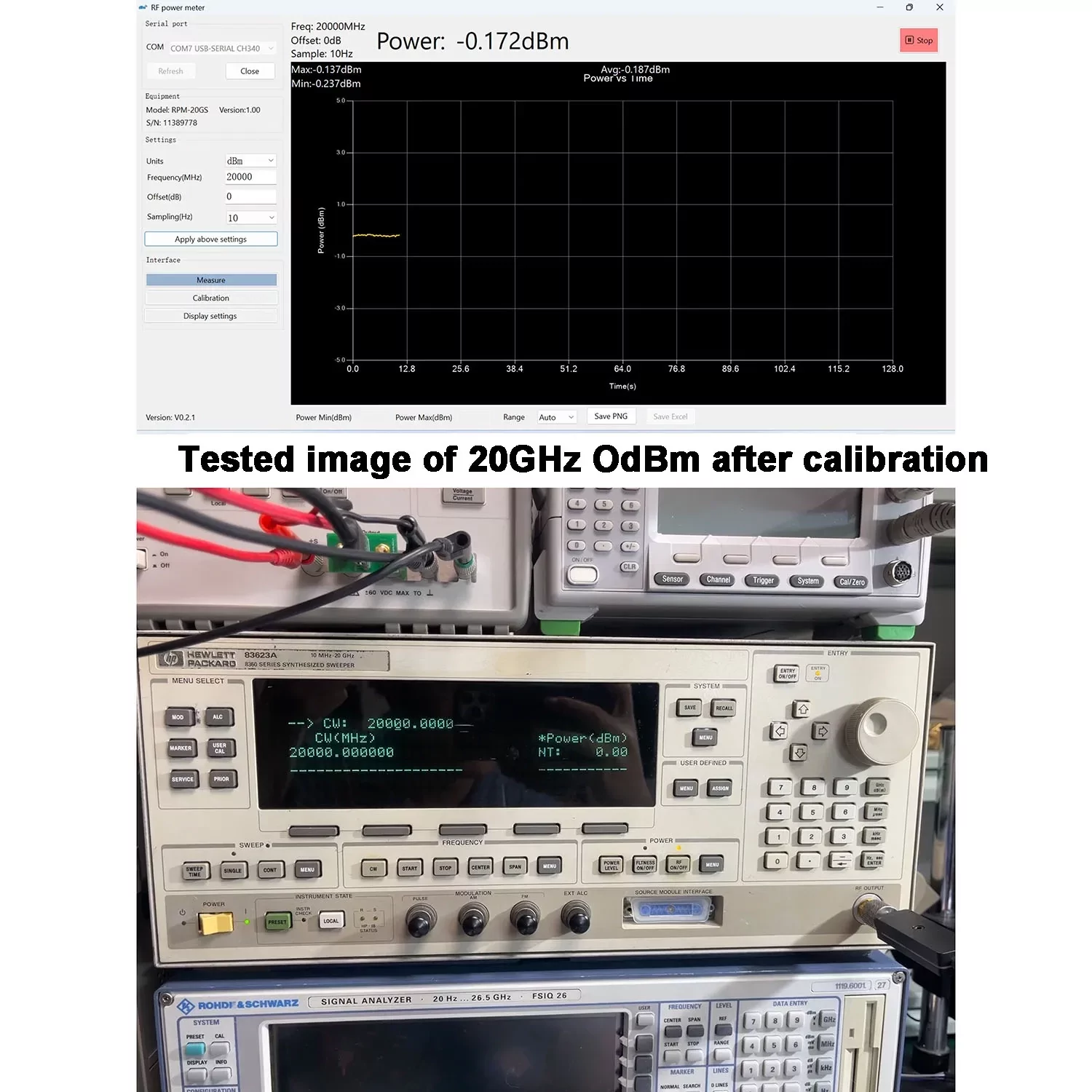

Фактичні вимірювання на частотах 1 ГГц (0 дБм) та 20 ГГц (0 дБм) після калібрування:

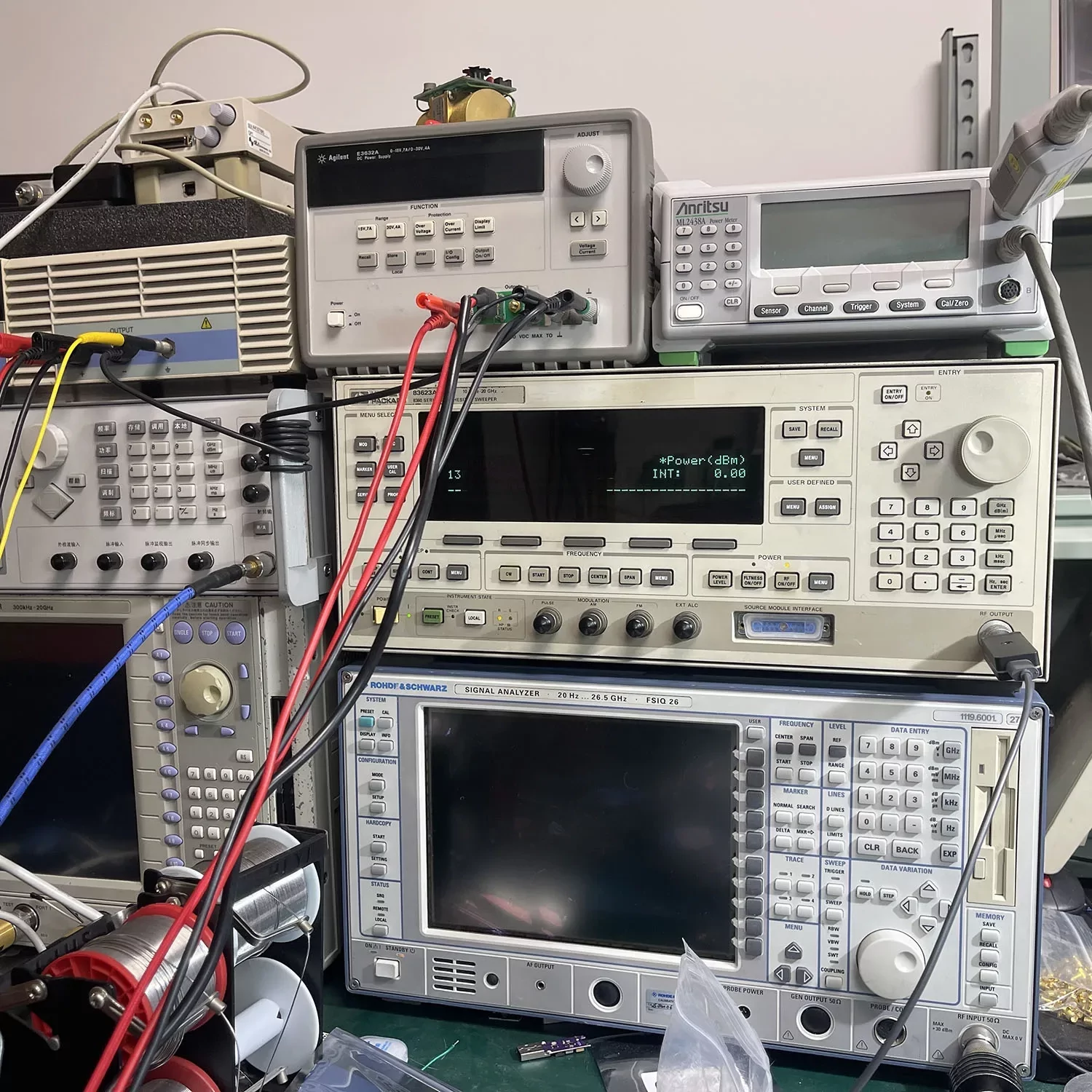

Джерело сигналу Agilent 83623 для калібрування:
