Мікшер 5GHz-21GHz, підвищуючий та знижувальний перетворювач пасивний, змішувач C-діапазону, X-діапазону, KU-діапазону

Мікшер 5GHz-21GHz, підвищуючий та знижувальний перетворювач, змішувач C-діапазону, X-діапазону, KU-діапазону.

Модуль змішувача реалізує функцію підвищення та зниження частоти в діапазоні 5-21 ГГц. Максимальна частота може досягати 21 ГГц.
Цей модуль має корпус, виготовлений на верстаті з ЧПУ, з хорошими електромагнітними властивостями, що екранують.
Модуль використовує високочастотну друковану плату з низькими втратами, з гетеродином/радіочастотним діапазоном 5-21 ГГц і проміжною частотою DC-5000 МГц.
Він застосовується для типових частот, таких як 5,8 ГГц, 8 ГГц, 12 ГГц, 18 ГГц і т. д., для реалізації функції підвищення та зниження частоти.
Широко використовується у відповідних частотних діапазонах приймальних систем.

1. Типові галузі застосування та характеристики:
Підвищення частоти ВЧ-передавача;
Зниження частоти ВЧ-приймача;
Низькі втрати при перетворенні;
Корпус, виготовлений на верстаті з ЧПУ;
Стандартний роз'єм SMA;

2. Технічні характеристики:
1. Модель модуля: MDB-24+
2. Робоча частота RF/LO: 5-21 ГГц;
3. IF робоча частота: DC-5000 МГц;
4. Втрати перетворення частоти: 8-12 дБ;
5. Ізоляція: LO-RF: 29 дБ (типове значення);
6. Потужність гетеродина LO: +15 дБм;
7. Інтерфейс введення/виходу: SMA-female;
8. Розміри: 29*19*11 мм (без роз'ємів);

3. Інструкція із застосування:
Вхід ВЧ: порт ВЧ;
Вхід гетеродина: порт LO;
Вихід проміжної частоти: IF порт;
Максимальна вхідна потужність порту RF/IF: +21 дБм.

Рівні потужності по портах:
1. LO (Local Oscillator) - гетеродин
Рекомендований діапазон: +10...+17 дБм
Оптимальний рівень: +13...+15 дБм (20-30 мВт)
Нижче +9 дБм сильне погіршення характеристик
Вище +17 дБм допустимо, але не обов'язково
LO це "харчування" змішувача. Без достатньої потужності на цьому порту пристрій працює погано.

2. RF (Radio Frequency) – вхідний сигнал
Оптимальний рівень: -20...+0 дБм
Максимальний (без компресії): приблизно LO – 6 дБ
При LO = +13 дБм + RF не вище +7 дБм

3. IF (Intermediate Frequency) вихід
Вихідна потужність потужність RF втрати перетворення
Типові втрати перетворення: 6-10 дБ (зазвичай 7-8 дБ)

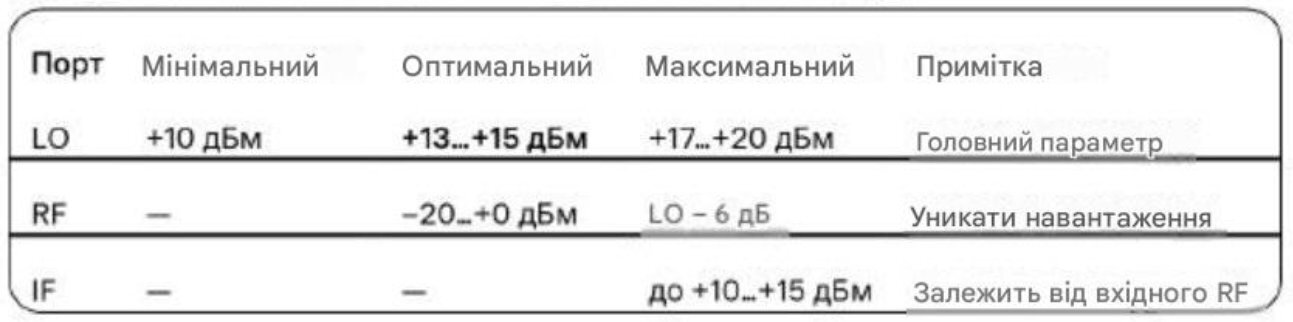

Зведена таблиця рівнів, що рекомендуються:

Ключові правила експлуатації:
Завжди починайте із LO +13...+15 дБм.
Використовуйте атенюатори для точного регулювання потужності.
Змішувач пасивний, зовнішнє живлення не потрібне.
Усі порти 50 Ом, ЅMA.
