Комплект автономного ретранслятора мобільного зв'язку та інтернету 1800/2100 МГц з акумулятором 12 В 8 Ач

Комплект автономного ретранслятора мобільного зв'язку та інтернету 1800/2100 МГц.

Сонячна панель ставиться під кутом 30-45 градусів у літню пору і 60-70 градусів у зимовий час, панель повинна бути освітлена сонцем повністю.
Сонячні панелі в похмуру погоду, а також увечері, вранці та вночі НЕ ПРАЦЮЮТЬ.
Панель потрібно ставити тільки в місце, де немає часткового затінення панелі і перпендикулярно сонячним променям.
Неприпустимо попадання тіні від листя або сусідніх предметів, також потрібно дивитися, щоб гілки, трава, каміння або інші перешкоди не створювали тіні на поверхні сонячної панелі, затінення навіть невеликої ділянки панелі призводить до значної втрати потужності.
Сонячну панель слід захищати від механічних пошкоджень, які можуть вивести її з ладу.

Дводіапазонний підсилювач призначений для забезпечення якісного голосового зв'язку 2G 1800/3G 2100 МГц та стабільної передачі інтернет-даних 4G LTE 1800/3G 2100/4G LTE 2100 МГц (Київстар, Vodafone (Україна), Lifecell).
Повністю автономна система.Працює навіть посеред поля.

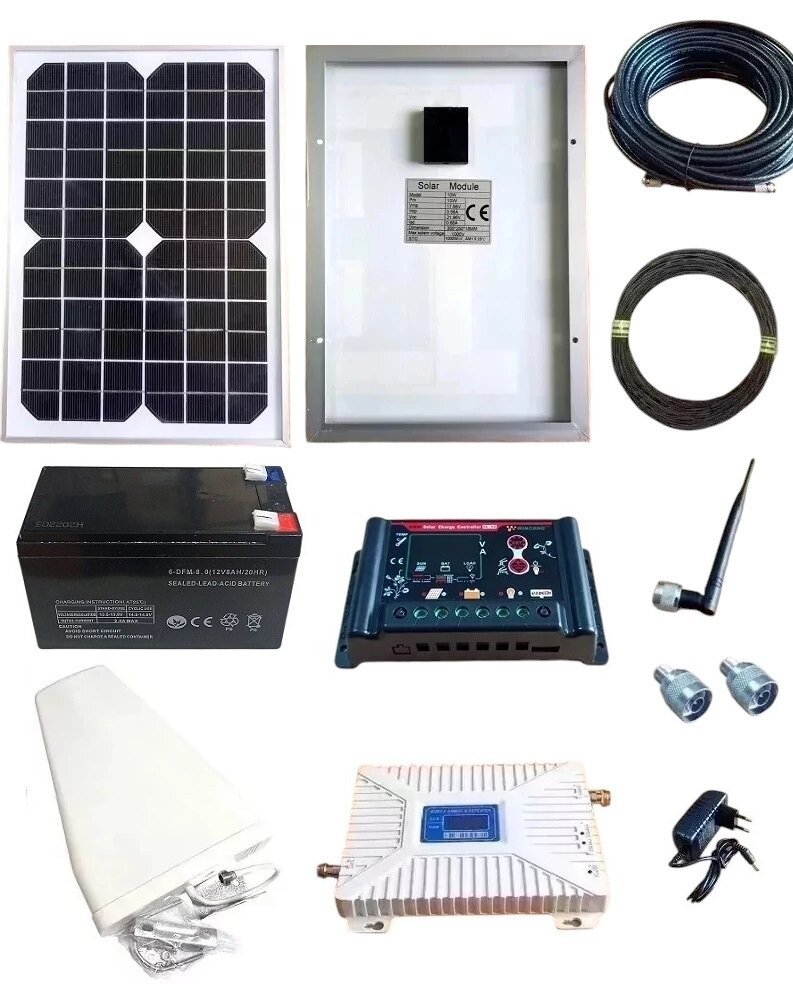

У комплект входить:
1. Антена 4ж ЛТЕ (Всі стільникові оператори) 640-3720 МГц 8-9 dBi 50 Вт логоперіодична - 1 шт.
https://repiter.mobi/p/1572625520-antenna-698-3800-mgc-8-9-dbi-100-vt-logoperiodicheskaya-gjx/

2. Внутрішня антена кругова з N роз'ємом - 1шт.
https://repiter.mobi/p/549018179-antenna-vsenapravlennaya-s-n-razemom-800-2200-mgc-3-db/

3. Перехідники з "N" на "F" – 2 шт.
https://repiter.mobi/p/33981242-perehodnik-n-male-f-female/

4. Кабель RG-6U 75 Ом білого або чорного кольору – 20 м.
https://repiter.mobi/uk/p/1599255855-kabel-koaksialnyy-rg-6u-finmark-f690bv-75-om-chernyy/ (або подібний)

5. Репітер SST-1765-DW 1800/2100 МГц з блоком живлення - 1 шт.
https://repiter.mobi/uk/p/1367665340-usilitel-sotovoy-svyazi-dvuhdiapazonnyy-sst-1765-dw-1800-2100-mgc-300-500-kv-m/

6. Сонячна панель монокристалічна Altek ALM-10 Вт - 1 шт.
https://repiter.mobi/p/1392929856-solnechnaya-panel-monokristallicheskaya-altek-alm-10-vt/

7. Контролер 30A PWM (ШИМ) Wincong SL02B-W 12/24В, 1хUSB - 1 шт.
https://repiter.mobi/uk/p/1422615329-20a-pwm-shim-kontroller-zaryada-akkumulyatorov-ot-solnechnoy-paneli-wincong-sl02b-12-24v-1husb/ (або подібний з розділу контролерів  https://repiter.mobi/uk/products/kontrollery-zaryada-akkumulyatorov-ot-solnechnyh-paneley-f193202461/)

8. Кабель для сонячної панелі П-274м 2х0,5 - 10 м. (кабель в наявності)
https://repiter.mobi/p/1395429671-kabel-voenno-polevoy-dalney-svyazi-p-274m-2h0-5/

9. Акумулятор DFM-8 (GEL) 12 В 8 Ач - 1 шт.
https://repiter.mobi/p/1459795537-akkumulyator-dfm-8-gel-12-v-8-ach/

Важливо! Спочатку до контролера заряду необхідно підключити акумулятор 12 В.
Потім підключаєте сонячну панель та навантаження – репітер підсилювач зв'язку.
У комплект входить 10 метрів військово-польового кабелю для винесення сонячної панелі на відкритий сонце простір.
Не переплутайте плюс та мінус при підключенні до контролера. Використовуйте звичайний тестер/вольтметр для визначення полярності кабелю.
Кабель можна проводити під землею і навіть у воді.
Репітер можна підключити безпосередньо до контролера до клем вихід 12 вольт на навантаження. Підключайте кабелем від блока живлення репітера, обрізавши його або аналогічним кабелем (не входить до комплекту).
Контролер повинен бути надійно підключений до акумулятора 12 вольт.
Якщо акумулятор відключиться від контролера під час заряду від сонячної панелі, то контролер вийде з ладу.
Другий спосіб - це додати в цю схему ще перетворювач напруги з 12 на 220 (дивіться на сайті в розділі "Сонячна і вітрова енергетика").
