Підсилювач потужності 1,5GHz-3.9GHz 1W, посилення 36dB SBB5089+SZA3044, DC10V-28V, SMA-female

Підсилювач потужності 2496-2690MHz 2.5W (34dBm) SBB5089+GSM2624, DC8V-28V, SMA-female.

Перш ніж підключити живлення - звичайним тестером поміряйте змінну напругу між мінусом/корпусом підсилювача і мінусом джерела живлення.
Не повинно бути ніякої напруги. Якщо ж є, наприклад, 70 В, то спочатку потрібно розібратися із заземленням і антен, і блоку живлення. Інакше підсилювач згорить.

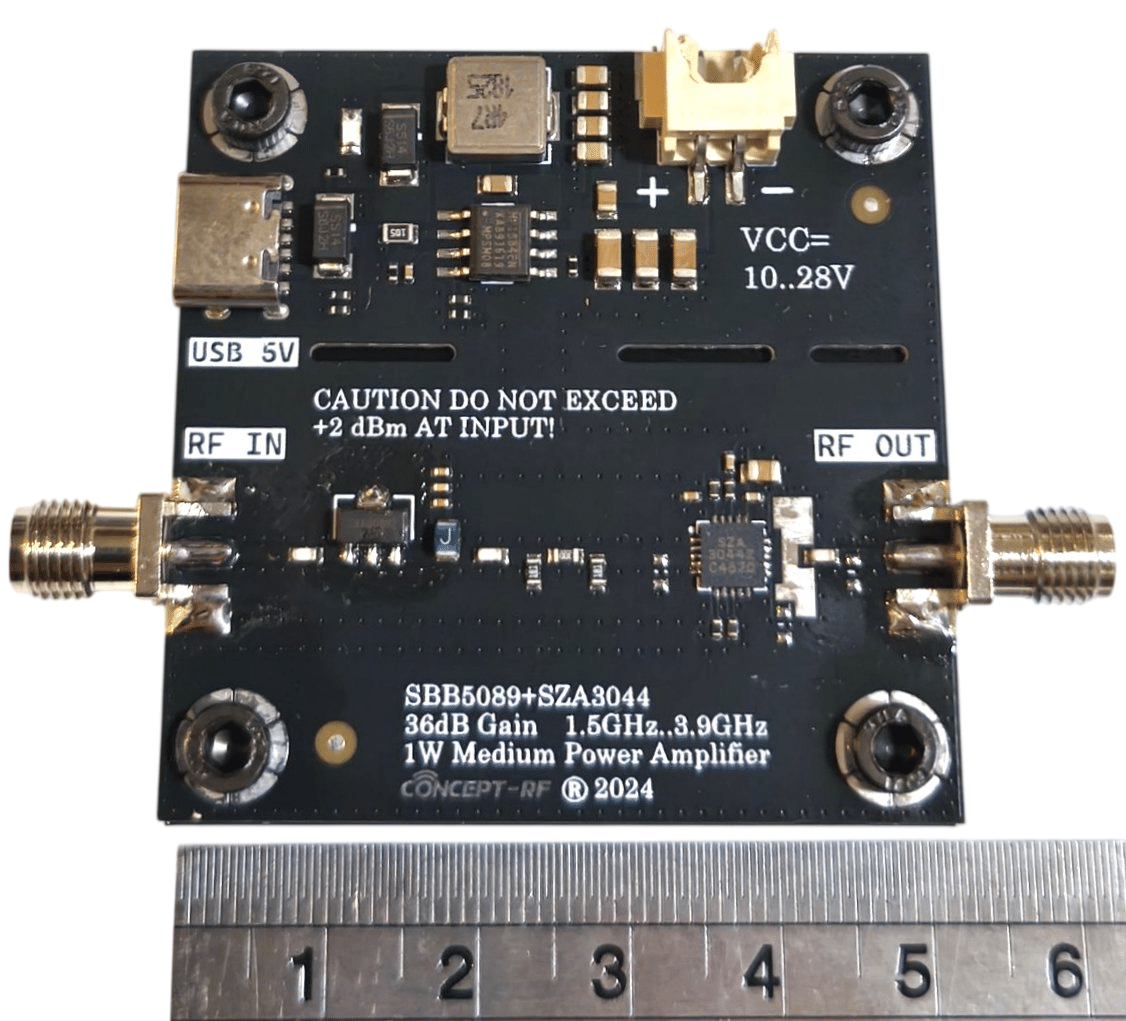

SBB5089 (YG602020W)+SZA3044 - це пристрій потужністю 1 Вт, розроблений спеціально для різних застосувань в діапазоні частот 1,5-3,9 ГГц.
Наприклад, для GPS, WiFi, Zigbee, Lora, широкосмугових драйверів нітридних транзисторів, тестування ЕМС і т.д.
Підтримує широкий діапазон напруги живлення 10-28, має відносно рівну криву посилення і потужності.

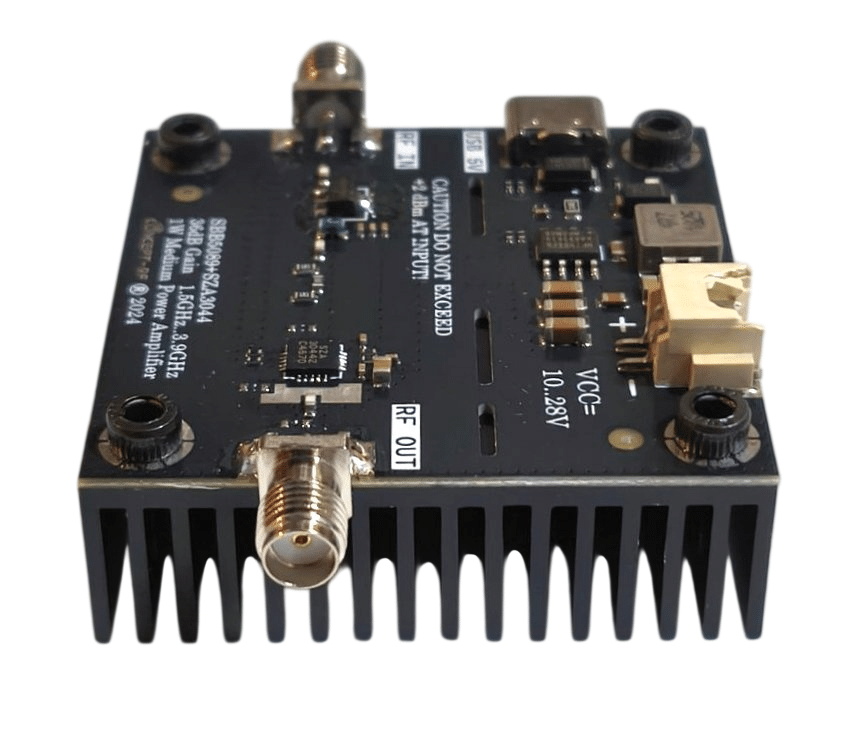

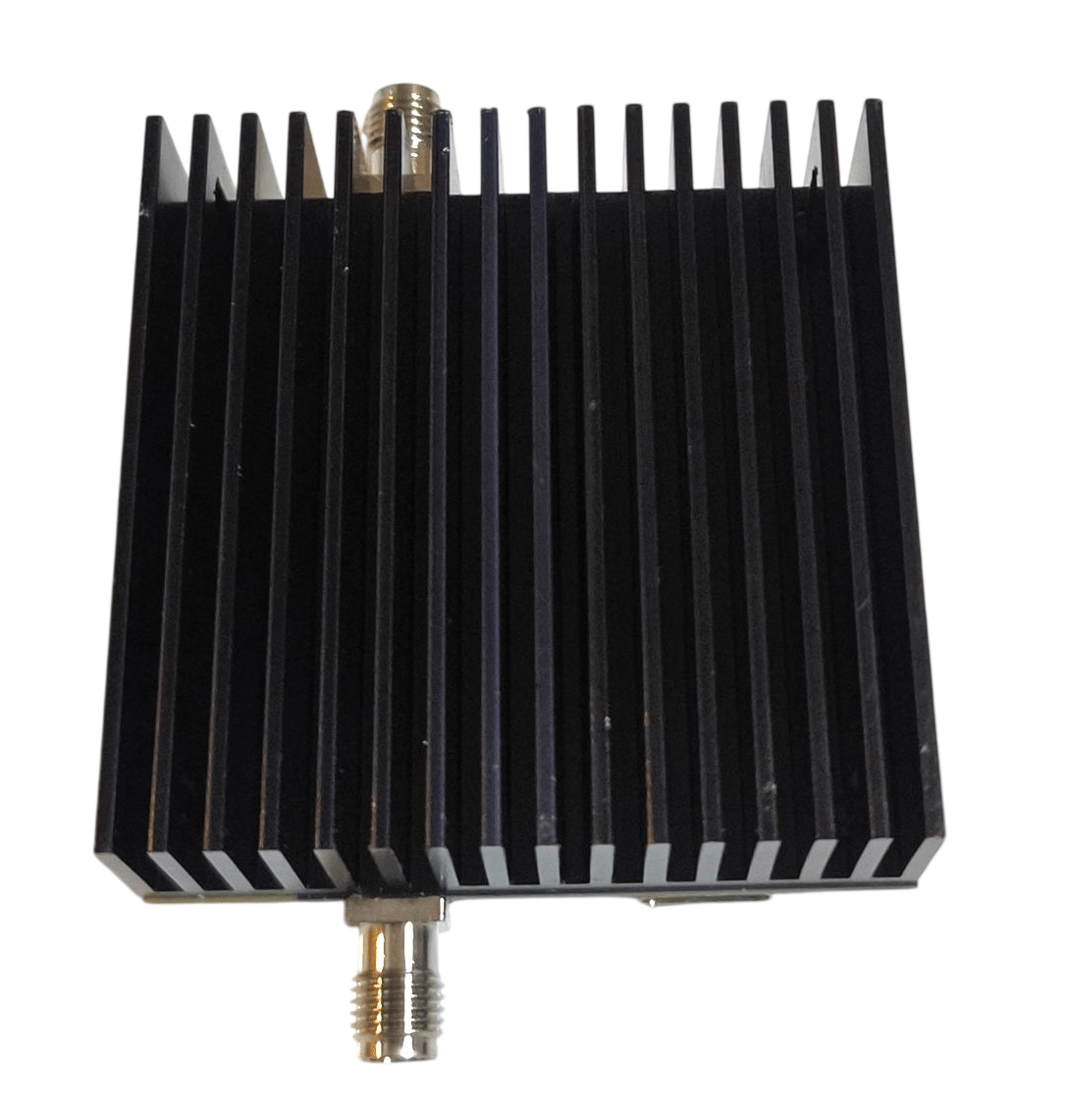

Оснащений радіаторами, що забезпечує його ефективну роботу.
Стабільна робота протягом багато часу.

Параметри:

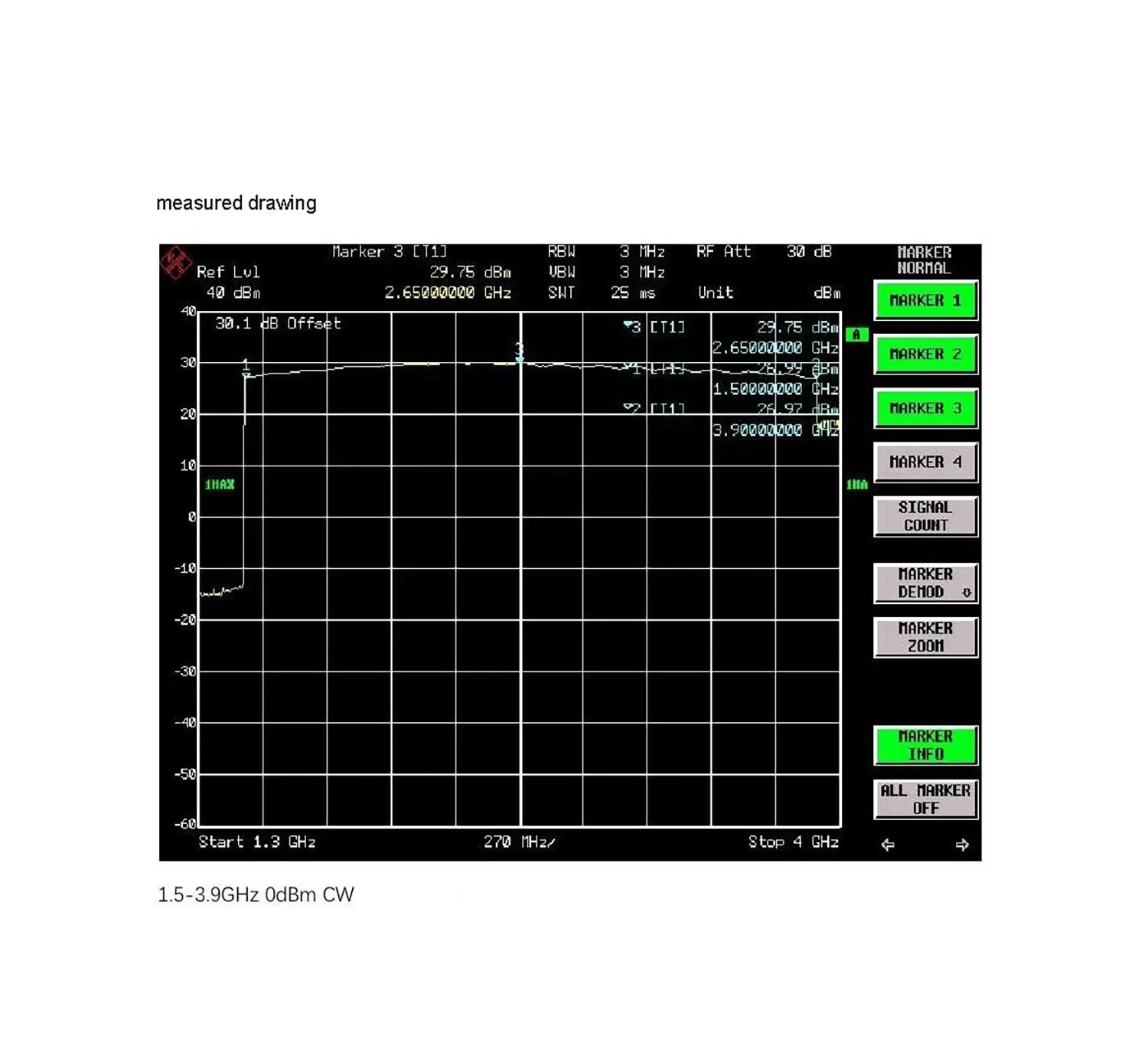

Смуга пропускання (3 дБ): 1,5-3,9 ГГц
Посилення: 36 дБ (тип.)
Потужність: 1 Вт
Максимальна вхідна потужність ВЧ: 2 дБм (не перевищуйте, інакше це може зашкодити SZA3044!)
Статичний струм: 0,2 А (вхід 10 В)
Напруга живлення: 10-28 В
ВЧ-інтерфейс: SMA-female (гніздо)

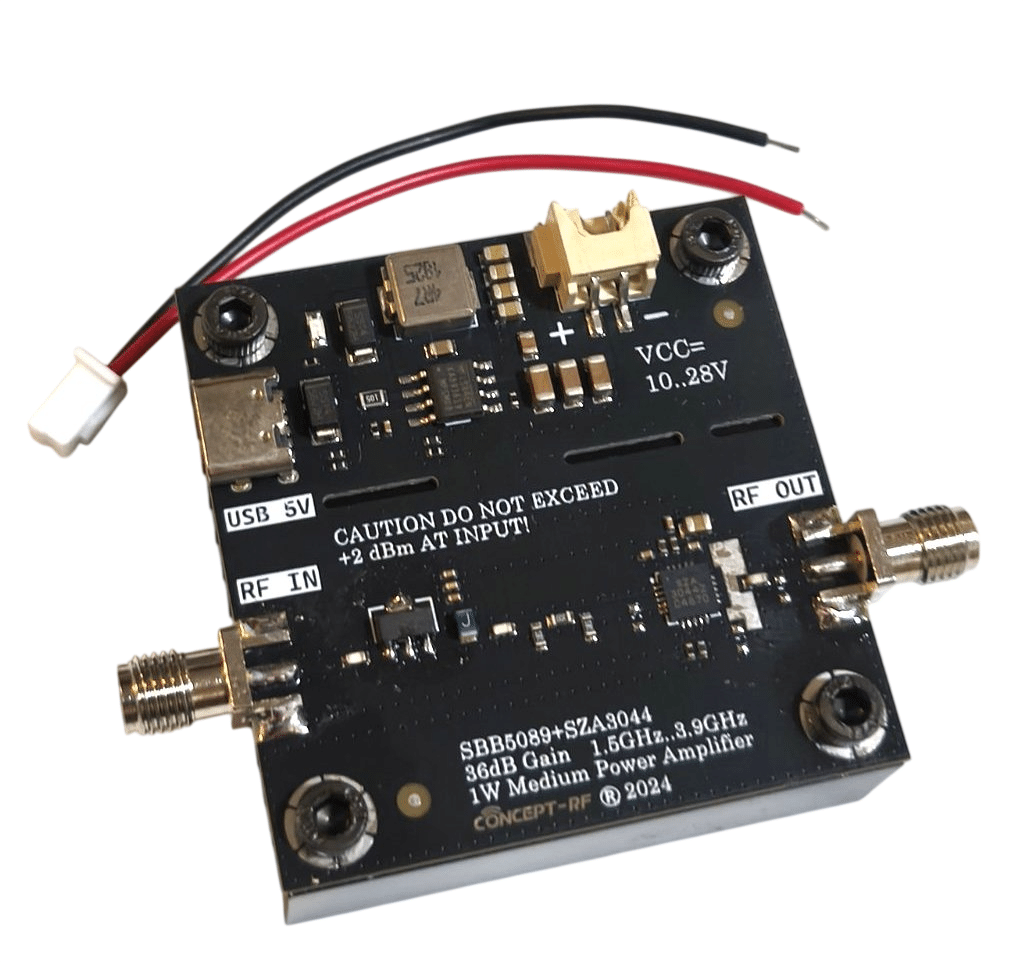

Інтерфейс живлення: XH2.54 2P
Розміри: приблизно 50*50*20 мм (без урахування роз'ємів).

Примітка: підсилювач потужності ВЧ є вразливою частиною, обов'язково підключіть вхід та вихід та зверніть увагу на узгодження імпедансу та тест включення живлення.
Не підключайте живлення, якщо навантаження не підключене.
