Комутатор радіо входів PE42540 10Hz – 8GHz SP4T RF, радіочастотний перемикач (Switch), 3.3V, SMA-female

Комутатор радіо входів PE42540 10Hz – 8GHz SP4T RF, радіочастотний перемикач (Switch), 3.3V, SMA-female.

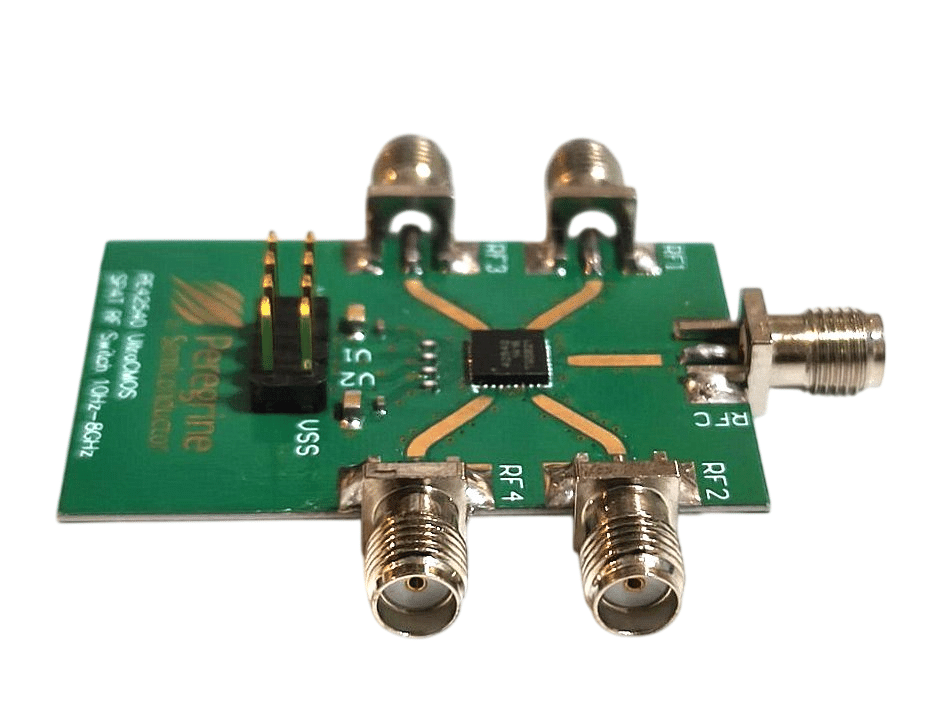

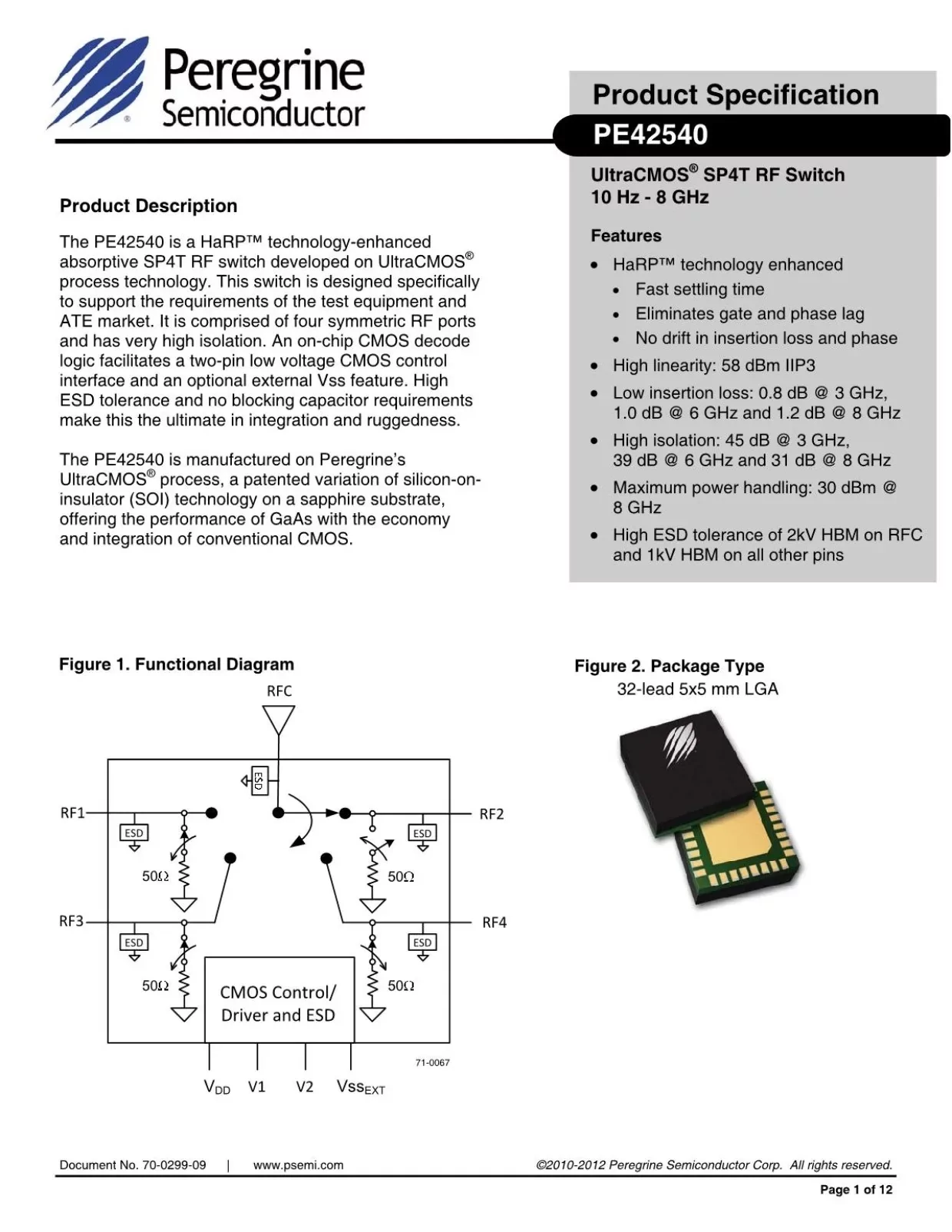

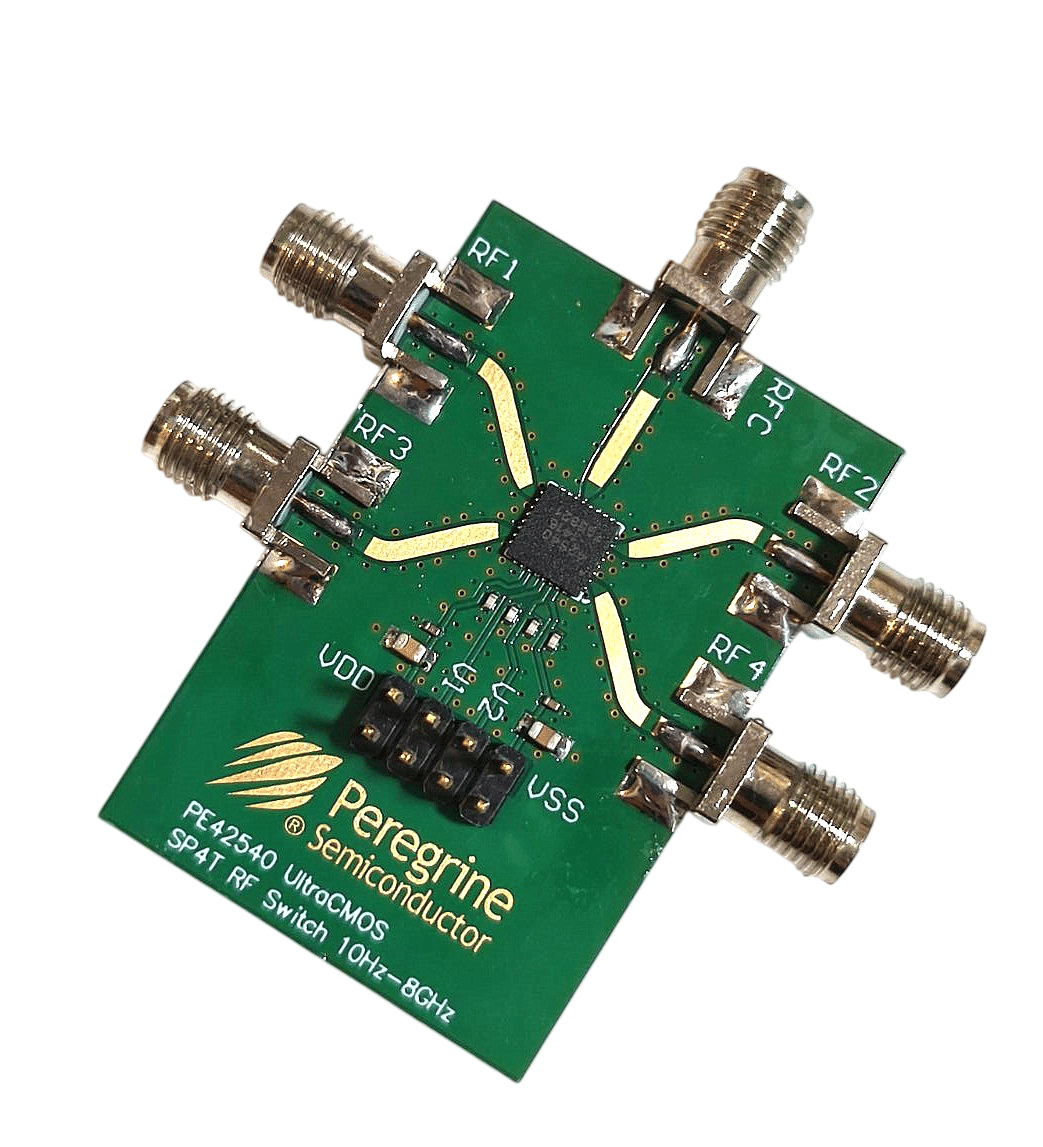

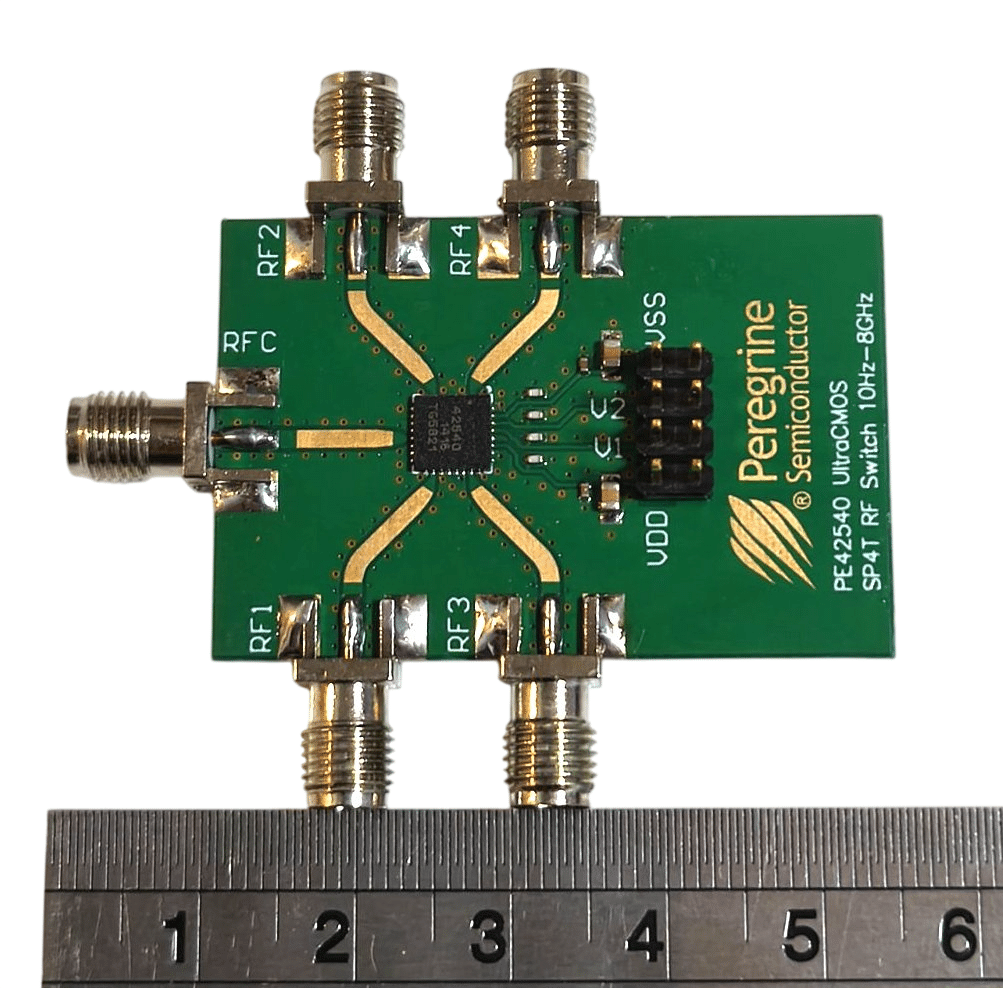

PE42540 10 Гц-8 ГГц SP4T ВЧ-перемикач без відображення з позолоченою високочастотною тефлоновою друкованою платою.

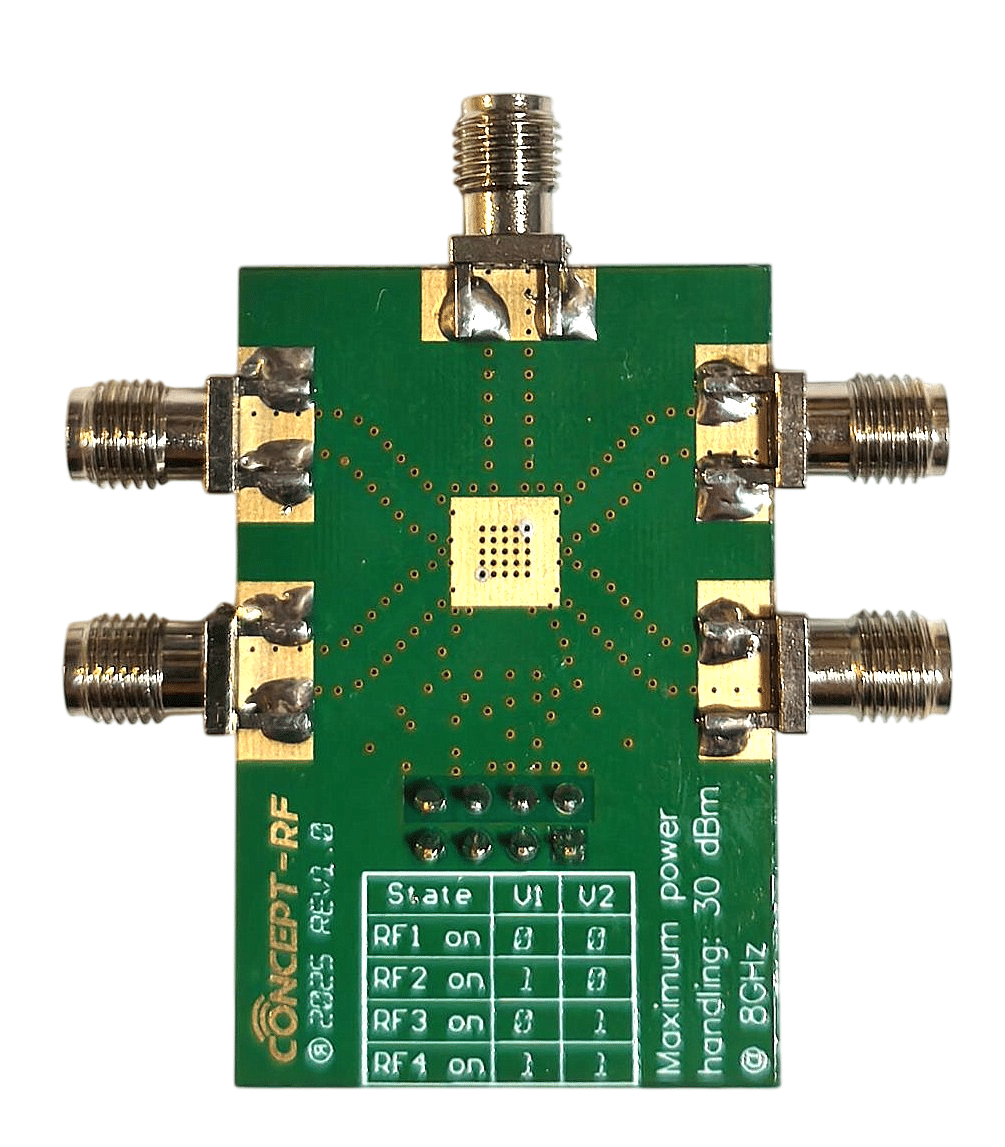

Пристрій оснащений вбудованою логікою управління (CMOS decode logic), яка дозволяє перемикати порти за допомогою двопінового інтерфейсу (піни V1 та V2 на платі).

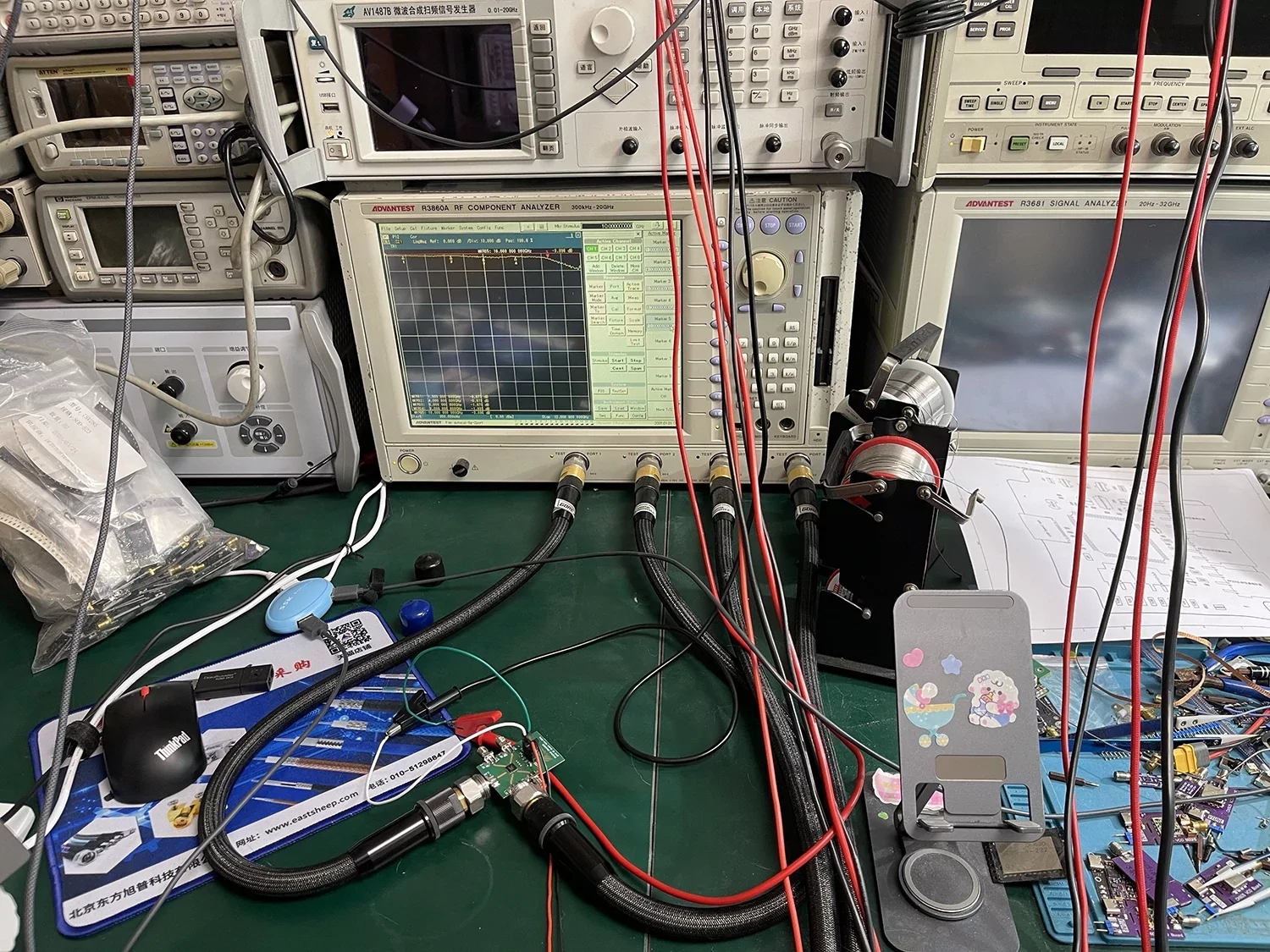

Модуль призначений для використання в автоматичному тестовому устаткуванні (ATE), високочастотних лабораторіях, системах 5G та 5.8 ГГц, а також для маршрутизації сигналів у векторних аналізаторах ланцюгів та спектру.

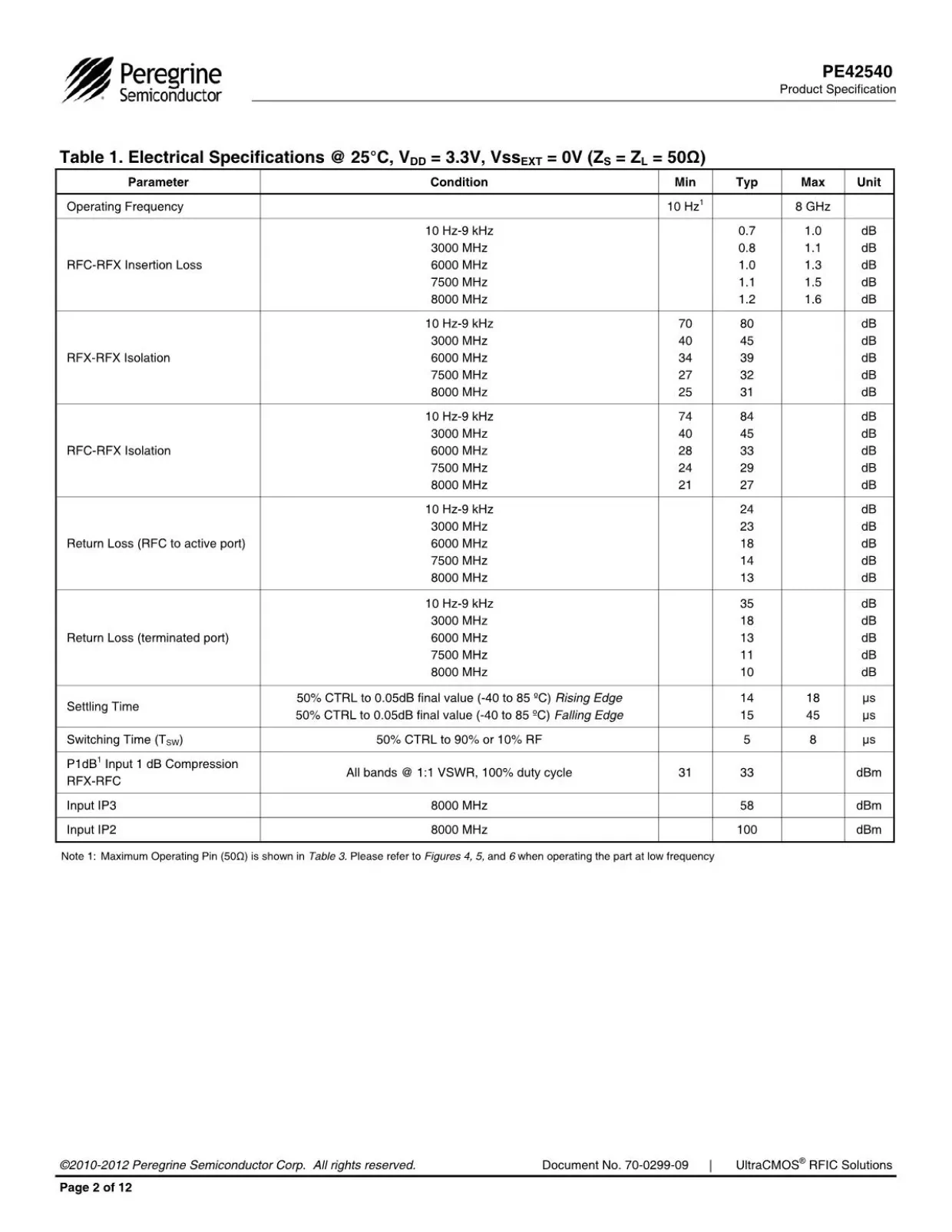

Характеристики та особливості:
Діапазон частот: від 10 Гц до 8 ГГц
Конфігурація: 1 загальний порт (RFC) та 4 симетричні РЧ-порти (RF1–RF4)

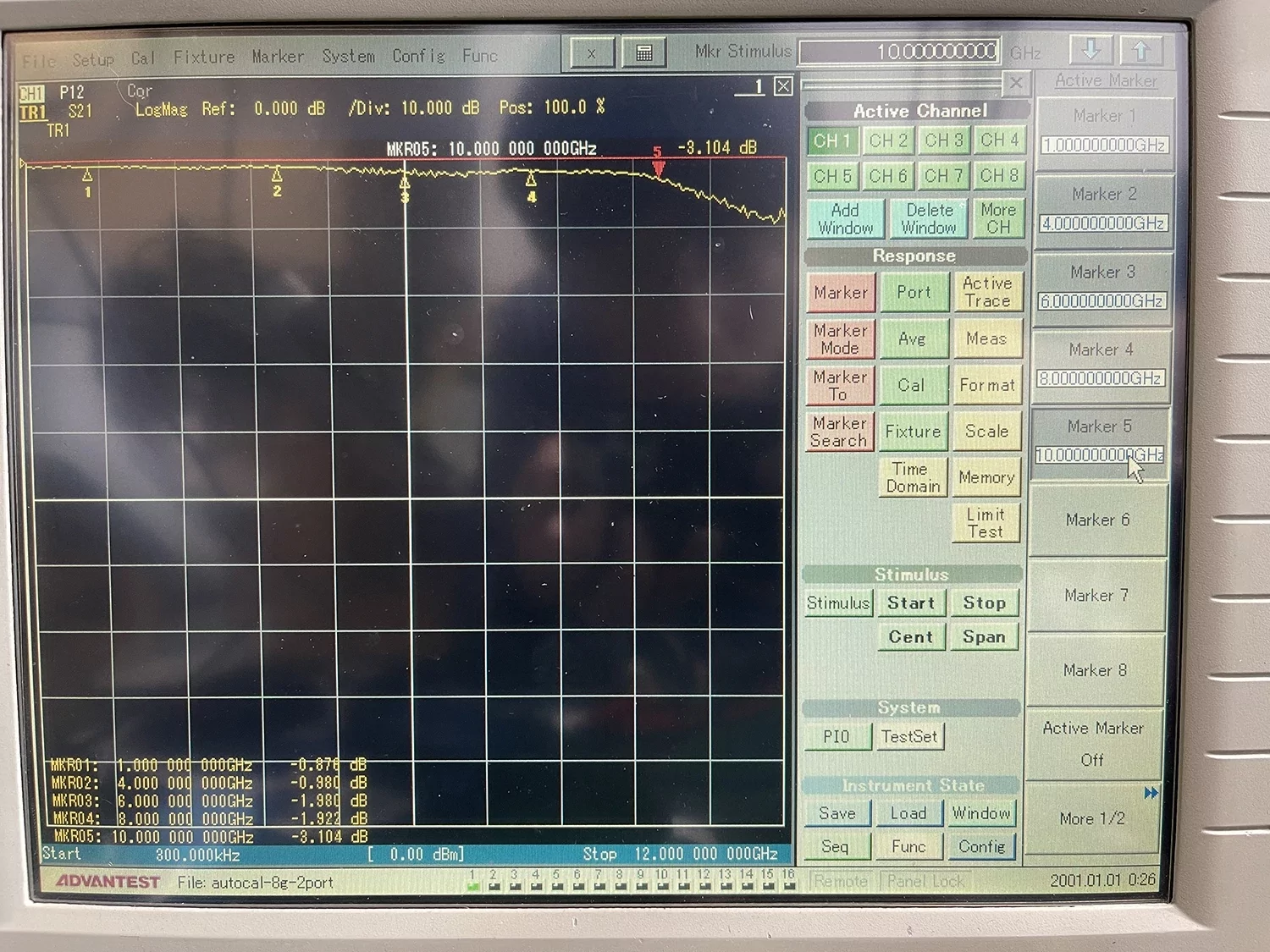

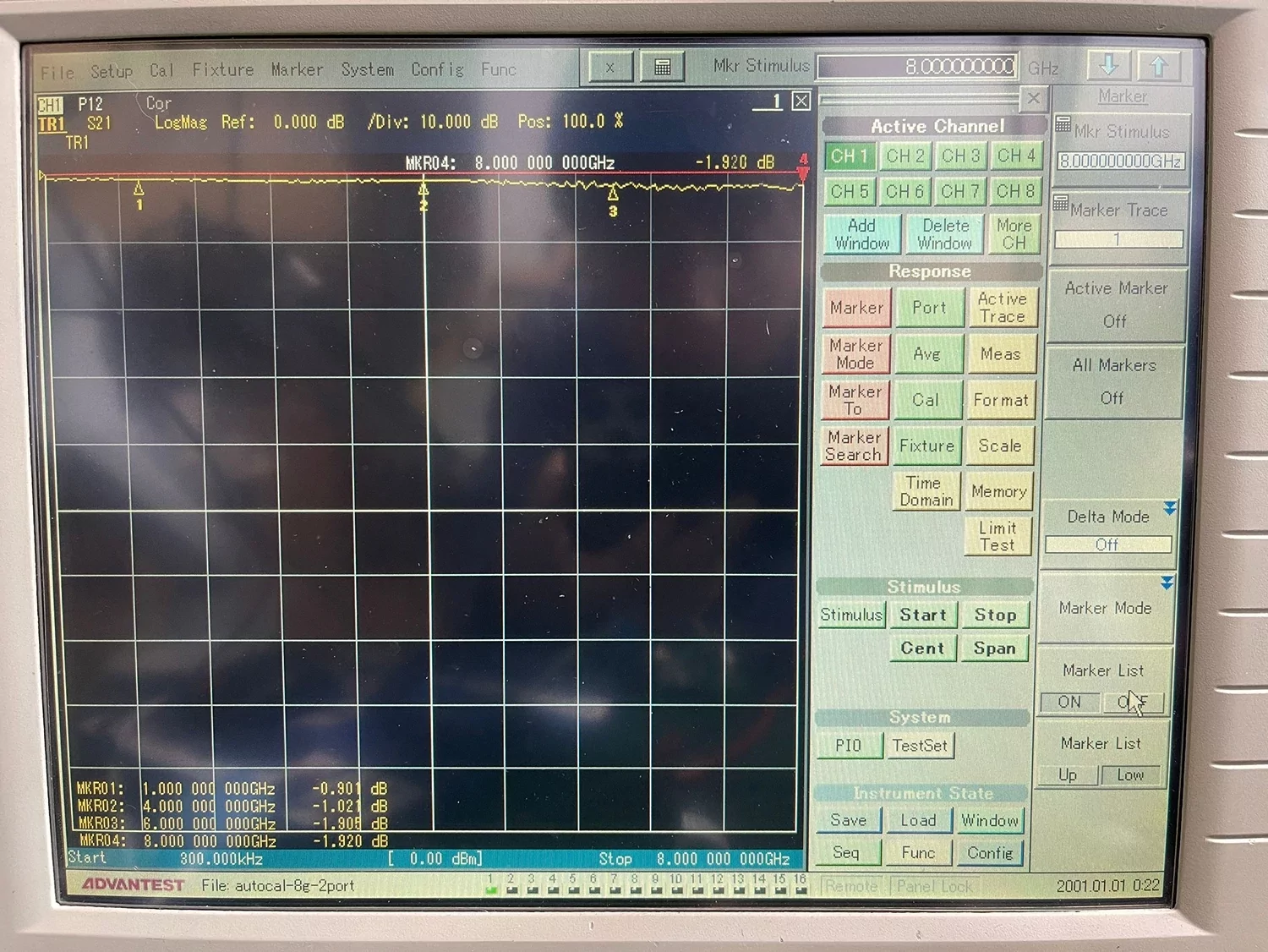

Втрати (типові): 0,8 дБ на 3 ГГц; 1,0 дБ на 6 ГГц; 1,2 дБ на 8 ГГц
Ізоляція: дуже висока, до 45 дБ на частоті 3 ГГц та близько 31 дБ на 8 ГГц
Потужність: витримує вхідну потужність до 30 дБм (1 Вт) на частоті 8 ГГц
Живлення: модуль працює від напруги 3,3 В
Удосконалена технологія HaRP™
Швидкий час встановлення
Усуває затримку затвора та фази.
Відсутність дрейфу у втратах на вході та фазі.
Висока лінійність: 58 дБм lIP3
Висока стійкість до електростатичного розряду: 2 кВ HBM на висновках RFC та 1 кВ HBM на всіх інших висновках
Розмір друкованої плати: 4,5 x 3 см
Рознімання: SMA-female (гніздо).

У комплект входить: 1 хPE42540 10 Гц-8 ГГц SP4T ВЧ-перемикач.

I. Інструкція із застосування
1. Після розпакування перевірте комплектність аксесуарів.
2. Основні налаштування дивіться в описі вище.
3. Виберіть відповідний функціональний режим відповідно до вимог.

ІІ. Запобіжні заходи
1. Не використовувати у вологих чи запорошених приміщеннях.
2. Уникайте сильних ударів та вібрації виробу.

ІІІ. Попередження про безпеку
▲УВАГА: Зберігати в недоступному для дітей місці та уникати неправильного використання.
▲УВАГА: Будь ласка, не розбирайте і не модифікуйте цей виріб самостійно. Непрофесійний ремонт може призвести до пошкоджень або нещасних випадків.
