Перетворювач відеосигналу аналогової камери CVBS у USB AV 1080p, працює з комп'ютером без встановлення драйверів

Перетворювач відеосигналу аналогової камери CVBS у USB AV 1080p, працює з комп'ютером без встановлення драйверів.

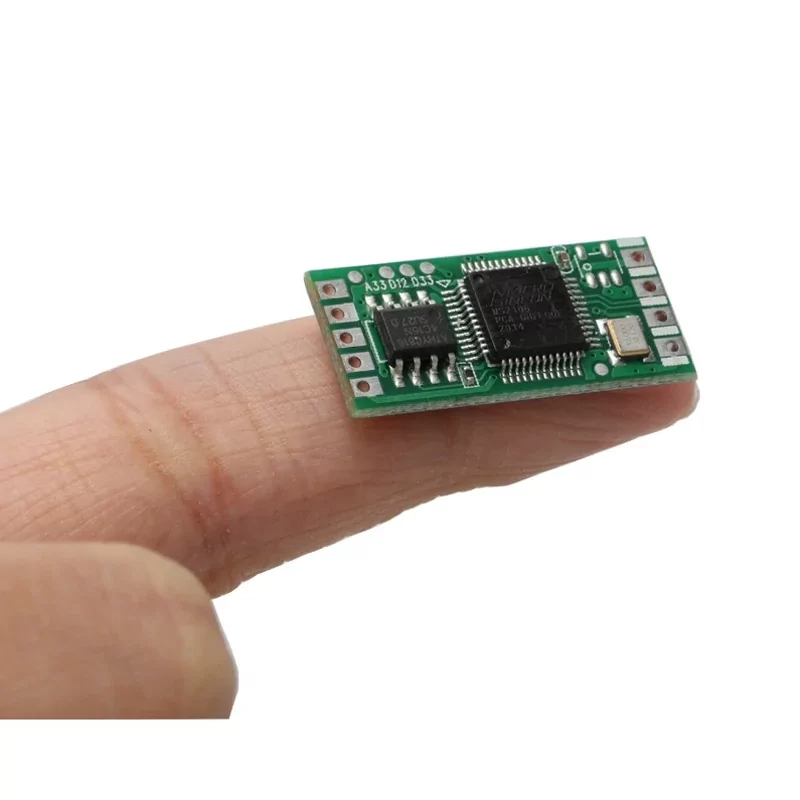

Найменша у світі плата для переведення старого аналогового відео у формат USB-веб-камери.

Характеристики:
- Назва товару: модуль камери

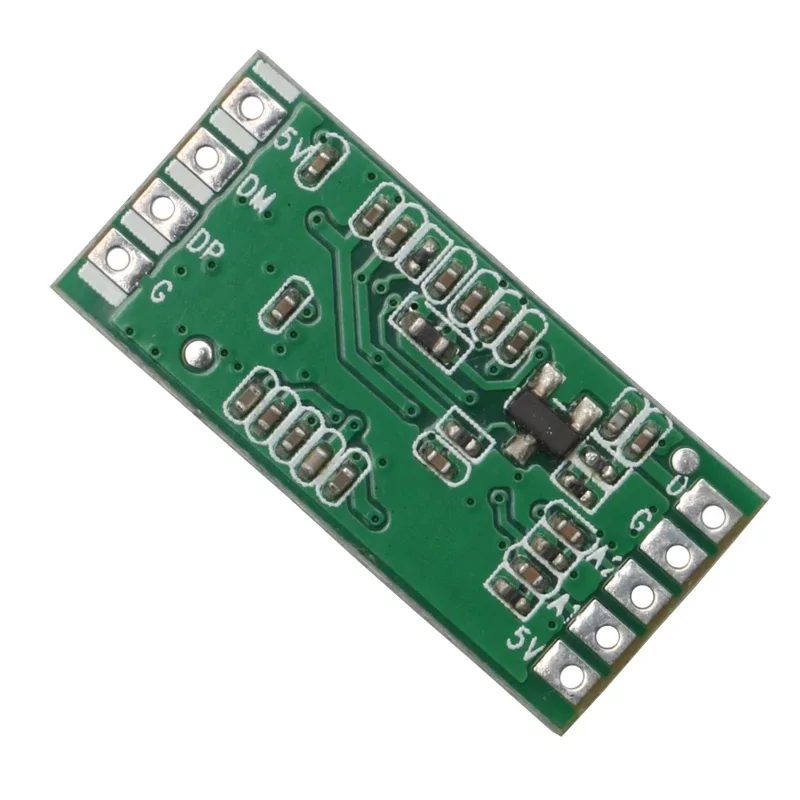

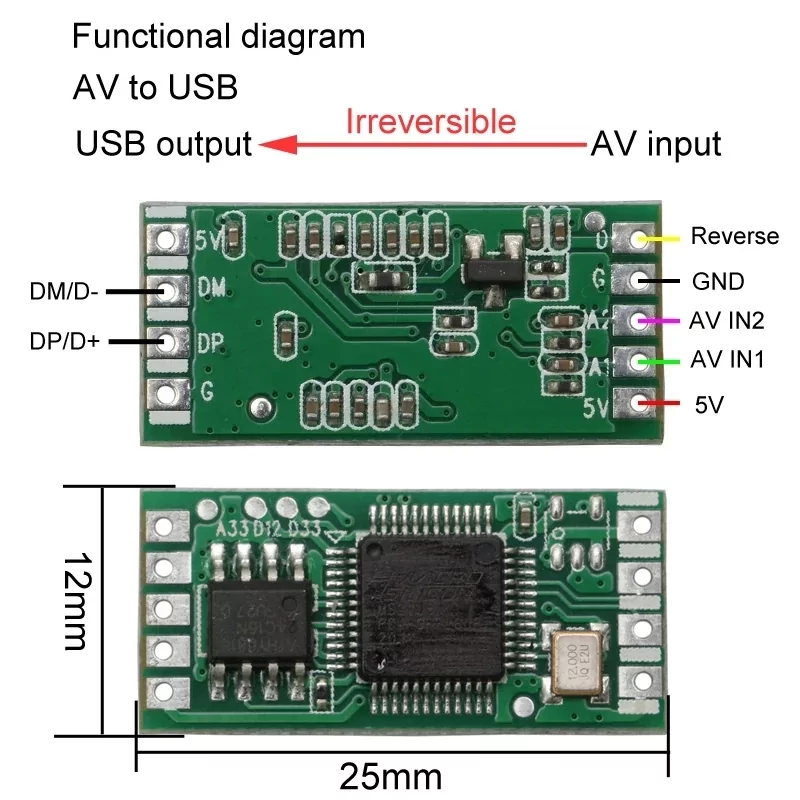

- Розмір пластини: 12x25 мм/0,47x0,98 дюйми
- інтерфейс: AV-USB;
- Роздільна здатність: 720 або 1080 пікселів на USB-виході
- 1080P: роздільна здатність 1280x720 або 1920x1080
- Формат виведення: YUV422/MJPEG

Опис:
- Функція: Перетворення аналогового відеосигналу (аналогова камера) на відеосигнал USB (USB-камера), підключення до пристроїв з операційними системами, такими як ПК, вбудовані плати Linux/вбудовані плати Android.
- Підходить для Windows/Linux/Android/MacOS та інших систем, не потребує встановлення драйверів за стандартним протоколом UVC.

Функціональні особливості:
Відеовхід:
1. Підтримка входів CVBS та S-Video
2. Сумісність із відеоформатами NTSC/PAL
3. Автоматичне визначення джерел вхідного сигналу
4. Підтримка 3D-декодування

Відеовихід:
1. Підтримка двох режимів: MJPEG та YUV422
2. Максимальна роздільна здатність виведення 1920x1080@30 Гц
3. Підтримка налаштування дозволу користувача
4. Підтримка регулювання яскравості/контрастності/насиченості/колірності
5. Сумісність із режимом USB 1.1
6. USB-відео відповідає протоколу UVC1.0

Режим USB 2.0:
Висновок у режимі MJPEG Роздільна здатність:
1920x1080@30Hz/20Hz/10Hz/5Hz
1280x720@60Hz/50Hz/30Hz/10Hz
800x600@60Hz/50Hz/30Hz/10Hz
720x576@60Hz/50Hz/30Hz/10Hz
720x480@60Hz/50Hz/30Hz/10Hz
640x480@60Hz/50Hz/30Hz/10Hz
480x320@60Hz/50Hz/30Hz/10Hz
320x240@60Hz/50Hz/30Hz/10Hz

Висновок в режимі YUV422 Роздільна здатність:
720x576@25Hz/20Hz/10Hz/5Hz
720x480@30Hz/20Hz/10Hz/5Hz
640x480@30Hz/20Hz/10Hz/5Hz
480x320@30Hz/20Hz/10Hz/5Hz
320x240@30Hz/20Hz/10Hz/5Hz

Режим USB 1.1:
Вихідна роздільна здатність у режимі MJPEG:
640x480@20Hz/15Hz/10Hz/5Hz

У комплект входить:
1 шт. x модуль камери.

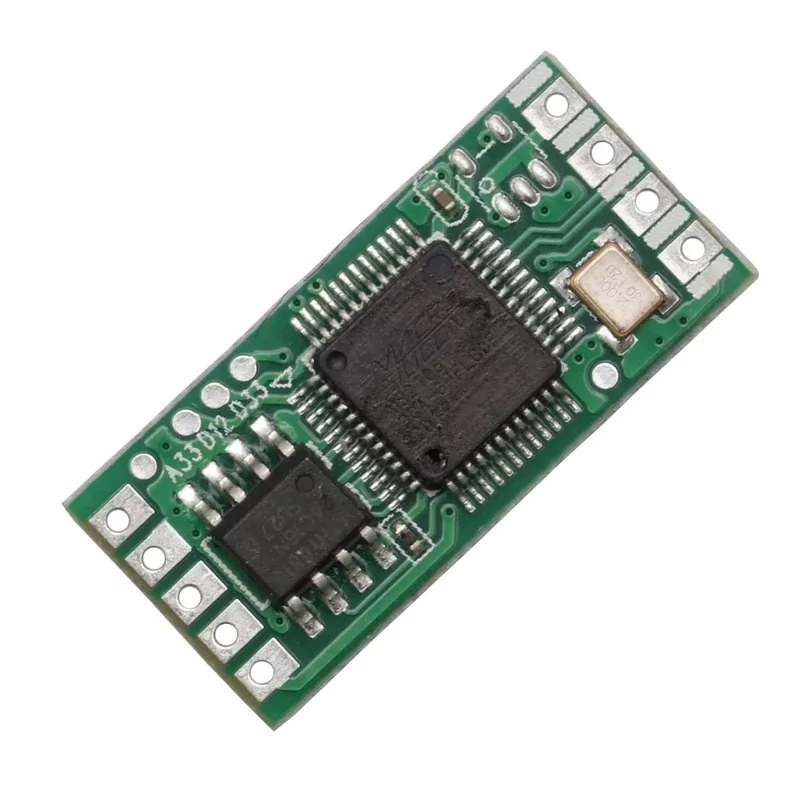

Ця маленька плата (розміром 25×12 мм, на чипі на кшталт MS210x/MS2130 чи його
клона А33D12) дуже популярна саме у FPV-дронах (особливо в аналогових
системах 5.8 ГГц), тому що дозволяє легко отримати відео з борту дрону на
комп'ютер, смартфон, планшет або Raspberry Pi без дорогих приймачів та DVR.

Основні застосування з дронами (FPV/RC/UAV)
1. Захоплення картинки з аналогового FPV на комп'ютер/ноутбук (найчастіше
використання)
• Дрон - VTX (5.8 ГГц передавач) → FPV-приймач (будь-який: Eachine, AKK,
Skyzone, LaForge і т.д.)

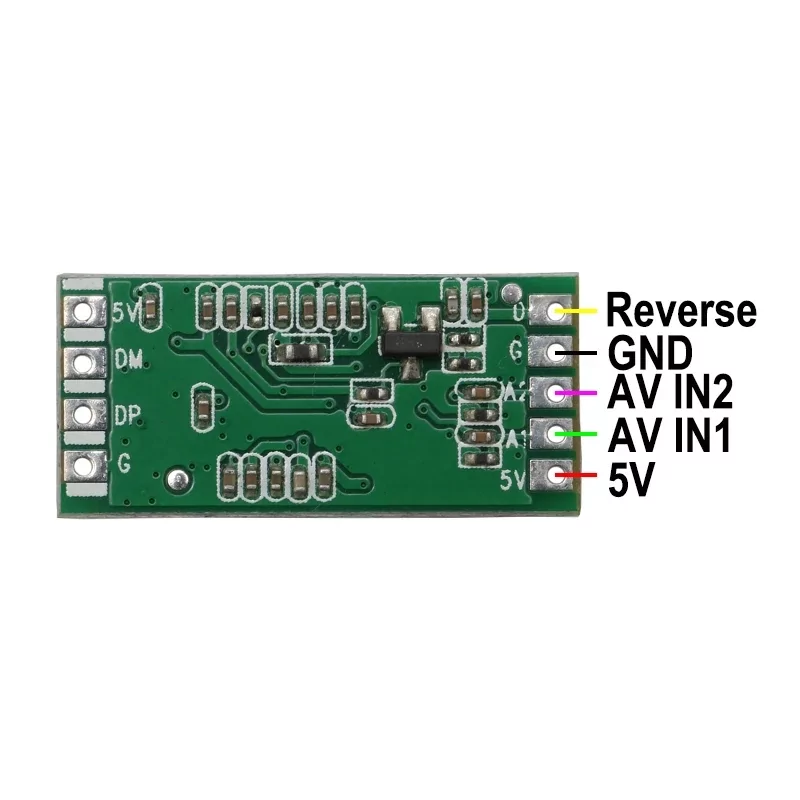

• Вихід AV (composite video + audio) із приймача → жовтий RCA → AV IN1
(зелений) на платі
Аудіо (якщо потрібно) → AV IN2 (рожевий)
• Плата → USB у ноутбук/ПК
B OBS Studio, VLC, PotPlayer, FPV Viewer і т.д. вона з'являється як звичайна
UVC веб-камера (720x480/576, 30 fps, MJPEG/YUV422)
• Отримуєте: запис польоту у високій якості, стрімінг у
Discord/YouTube/Twitch, аналіз OSD, телеметрію на екрані тощо.

2. Мобільна ground station на смартфоні/планшеті (Android)
• USB OTG кабель → плата → телефон
Програми: FPV Viewer, naze32, USB Camera, USB UVC Camera та подібні
• Отримуєте картинку на екрані телефону → зручно для налаштування, тестів,
навчання новачків, коли немає очок
• Латенсі ~150-300 мс (не для пілотування, але для перегляду/запису)
нормально)

3. Запис польотів без окулярів та без DVR в окулярах
• Багато дешевих окулярів (EV800D, Eachine тощо) мають AV-вихід →
підключаєте плату → записуєте на ноутбук/телефон
• Якість краща, ніж екранний запис телефону (менше артефактів)

4. Тести та розробка на землі
• Підключення аналогової камери безпосередньо (без VTX) для тестування зображення,
фокус, OSD, баланс білого
Інтеграція в саморобні дround station / наземні станції (Raspberry Pi
+ ця плата + 5.8 ГГц RX → повноцінний приймач із записом та OSDоверлеєм через ОpenHD або подібне)

5. Al/computer vision проекти на дроні
• Дрон з аналоговою камерою → плата на землі → OpenCV / TensorFlow / YOLO
на ПК/RPi
• Розпізнавання об'єктів, трекінг, автономна посадка тощо. (латенсі не
критичний, якщо не для real-time пілотування)

Важливі нюанси саме для FPV
• Затримка: 100-400 мс (залежить від софту та USB). Не підходить для пілотування
дрона - тільки для перегляду/запису/аналізу (не FPV в реальному часі)
• Роздільна здатність та якість: Зазвичай 720x480 (NTSC) або 720x576 (PAL), 25/30 fps.
Картинка шумна при слабкому сигналі, кольори неідеальні - типово для аналога
• Аудіо: Якщо приймач дає звук (рідко FPV), то захоплюється. Зазвичай у FPV
аудіо не використовується
• Живлення: Тільки USB (5 B, ~150-250 мА). Не підключай зовнішнє живлення без
стабілізатора
• Сумісність: Багато OC (Windows, Linux, macOS, Android c OTG) бачать як
UVC без драйверів
• Латентність нижче: Краще, ніж HDMI-захоплення (типу Elgato), тому що
аналоговий сигнал відразу оцифровується без зайвих конверсій

Типова схема підключення для FPV-дрону
text
Дрон (аналогова камера + VTX 5.8 ГГц)
↓ (радіо)
FPV-приймач (модуль/окуляри з AV-виходом) → жовтий RCA (відео) + білий/
червоний (аудіо, опціонально)
ا
Ця плата: AV IN1 → відео, AV IN2 → аудіо
↓USB
Ноутбук / телефон / RPi → OBS / FPV Viewer / VLC

Коротко: це найпростіший і компактніший спосіб отримати відео з аналогового
FPV-дрона на будь-який гаджет з USB - для запису, стримінгу, тестів та ground station.
Для реального пілотування – тільки окуляри або цифрові системи (DJI, HDZero та
т. д.).
