Портативний цифровий осцилограф, генератор сигналів 2 в 1 BSIDE-O2 (10MHz, 48MSa/s, 2CH), 3000mAh (831888)

Портативний цифровий осцилограф, генератор сигналів 2 в 1 BSIDE-O2 (10MHz, 48MSa/s, 2CH), 3000mAh.

BSIDE O2 – це найновіший професійний двоканальний осцилограф та генератор сигналів з великим сенсорним екраном.
Прилад має потужний функціонал і високу практичність, орієнтований на людей, зайнятих у сфері технічного обслуговування електронних пристроїв.
Осцилограф використовує апаратну архітектуру FPGA+MCU+ADC. Він має частоту дискретизації 250 МС/с, аналогову смугу пропускання 50 МГц, вбудований модуль захисту від високої напруги та підтримує максимальний піковий вимір ±400 В, а також підтримує скріншоти форми сигналу для більш детального перегляду та вторинного аналізу на ПК.
Вбудований генератор сигналів DDS може виводити 12 видів функціональних сигналів. Максимальна вихідна частота сигналу становить 2 МГц із кроком 1 Гц.
Пристрій оснащений 3,98-дюймовим дисплеєм сенсорним і вбудованим літієвим акумулятором ємністю 3000 мАч з часом роботи до 7 годин.
Невеликий розмір надає можливість використання у різних умовах, що робить його максимально портативним та практичним.

Особливості:
- Матеріали преміум-класу: корпус з АБС-пластику та силікону стійкий до підвищених навантажень. Друкована плата виготовлена ​​з використанням процесу золочення, має високу антикорозійну стійкість, стабільні робочі характеристики і високу надійність.

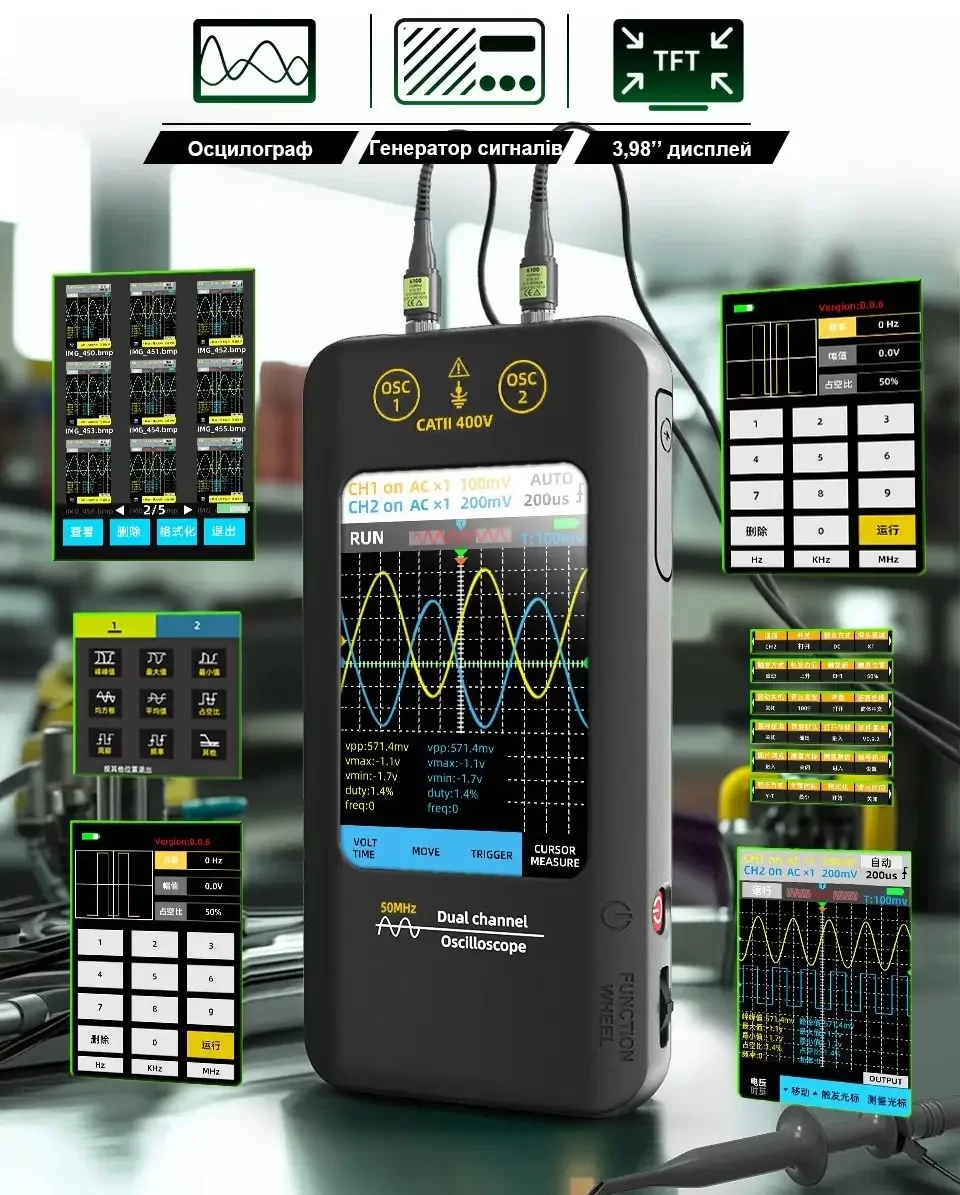

- Дизайн 2 в 1 з TFT екраном: цей прилад поєднує функції двоканального цифрового осцилографа та генератора сигналів в одному пристрої, має 3,98-дюймовий сенсорний кольоровий екран, захищений загартованим склом, показання на якому чіткі, а кольори насичені.

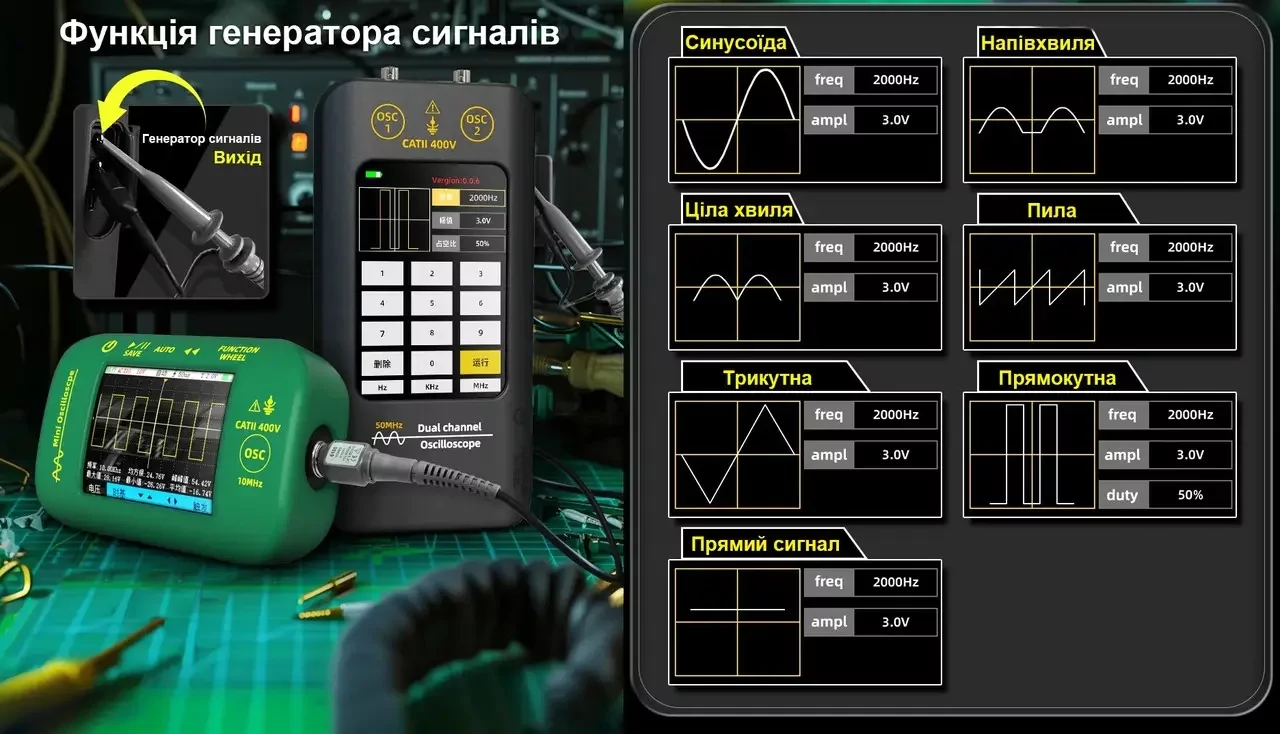

- Генератор сигналів: пристрій оснащений вбудованим функціональним генератором сигналів DDS, він може виводити 12 типів функціональних сигналів з максимальною вихідною частотою 2 МГц для всіх сигналів і кроком 1 Гц. Вихідна частота, амплітуда та робочий цикл регулюються.

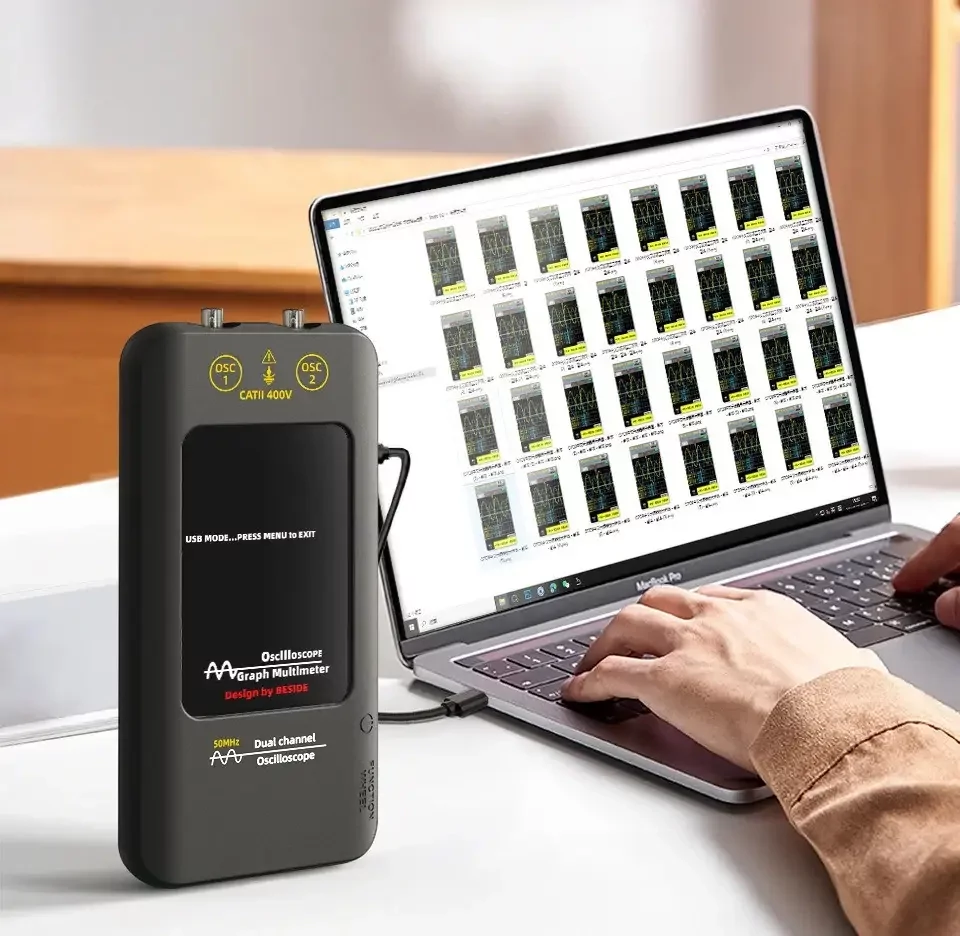

- Цифровий осцилограф: двоканальний осцилограф використовує апаратну архітектуру FPGA+MCU+ADC, фіксуючи деталі форми сигналу без втрат. Частота дискретизації в реальному часі 250 Мс/с, смуга пропускання 50 МГц, вбудований модуль захисту від високої напруги, максимальна напруга, що підтримується, ±400 В. Виміряну форму сигналу можна відобразити без складної настройки. Підтримує збереження знімків екрана сигналів, експорту зображень на комп'ютер для повторного аналізу.
- Широке застосування: він може легко проводити вимірювання в різних галузях і широко використовується під час тестування та налагодження електронних схем, усунення несправностей та ремонту різних електронних пристроїв.

Технічні характеристики:
- Розмір та роздільна здатність екрану: 3,98 дюйма (480*272 пікселів).
- Екран: сенсорний кольоровий TFT-екран покритий загартованим склом GLASS+.
- Яскравість підсвічування: регульована 30%/50%/80%/100%.
- Джерело живлення: літієвий акумулятор ємністю 3000 мАг.
- інтерфейс заряджання та передачі даних: Type-C (5 В/2 А).
- Мова: англійська/китайська.
- Розмір: 170x81x24 мм.
- Вага: 268 гр.

Характеристики осцилографа:
- Кількість каналів: 2.
- Аналогова смуга пропускання: 50 МГц.
- Частота дискретизації в реальному часі: 250 ТС/с.
- Пам'ять: до 128 Кбайт.
- Вхідний опір: 1 МОм.
- Діапазон тимчасової розгортки: 10 нс/діл - 20 с/дол.
- Вертикальна чутливість: 10 мВ/дл – 20 В/дл.
- Точність тимчасової розгортки: 20 ppm.
- Максимальна напруга, що вимірюється: ±400 В.
- Щуп: 1x/10x.
- Обмеження смуги пропускання: 20 МГц.
- Режим тригера: АВТО/Нормальний/Одиночний.
- Тип тригера: наростаючий фронт, спадаючий фронт.
- Режим відображення форми хвилі: XY/YT/Прокручування.
- Метод виміру: змінний/постійний струм.
- Виміряні дані: період, частота, розмах імпульсу, максимальне значення, мінімальне значення, середнє значення, ефективне значення, амплітуда, шпаруватість, ширина імпульсу.
- Математичні обчислення: 1+2, 1-2, 1*2, 1/2, -1, -2, |1|, |2|, БПФ.

Характеристики генератора сигналів:
- Кількість каналів: 1.
- Частота: 0-2 МГц (синусоїдальна хвиля: 10 МГц, інші форми хвилі 5 МГц)
- Амплітуда: 0,1 В-3,0 Ст.
- Коефіцієнт заповнення прямокутних імпульсів: 0-99%.

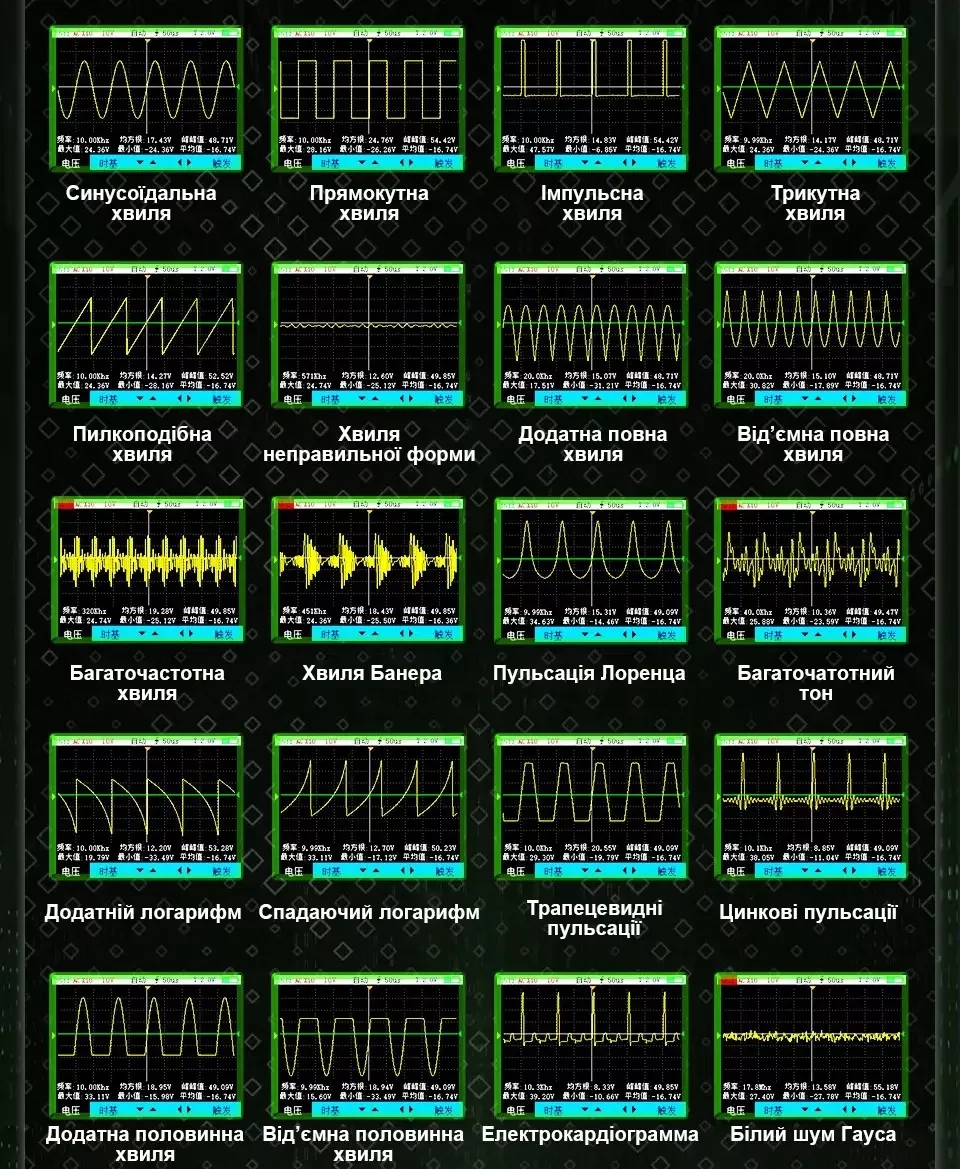

- Тип сигналу: синусоїдальна хвиля, прямокутна хвиля, пилкоподібна хвиля, напівхвиля, повна хвиля, позитивна східчаста хвиля, негативна східчаста хвиля, сигнал постійного струму, експоненціальне наростання, експоненційне падіння, багатоканальний аудіосигнал та син.

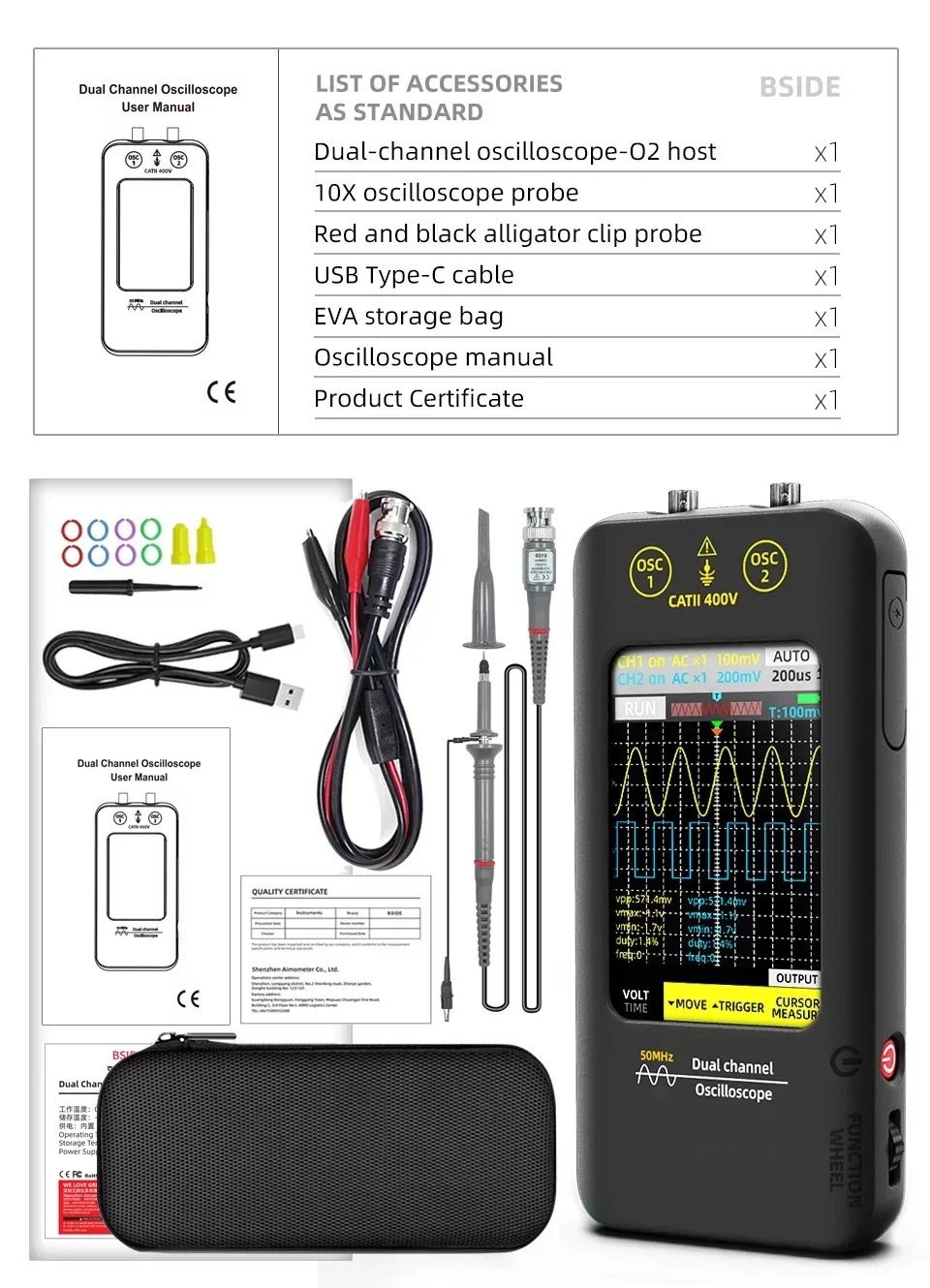

Комплектація:
1 х двоканальний осцилограф-02
1 х 10-кратний осцилографічний щуп
1 х червоний та чорний затискач типу «крокодил» для зонда
1 х кольорові кільця з викруткою
1 х USB-кабель типу C
1 х чохол для зберігання з EVA
1 х посібник з осцилографа
1 х коробка.
