Генератор синусоїдальних, трикутних та прямокутних сигналів AD9834, джерело сигналів DDS, модуль генератора сигналів

Генератор синусоїдальних, трикутних та прямокутних сигналів AD9834, джерело сигналів DDS, модуль генератора сигналів, вихідна напруга 6,3–50 В.

Основні характеристики чіпа AD9834
Максимальна тактова частота: 75 МГц
Діапазон вихідної частоти: зазвичай 0 … ≈37.5 МГц (половина тактової, для чистої синусоїди без аліасингу)

Форми сигналів:
Синусоїда (sine) - високоякісна, з низькими спотвореннями
Трикутник (triangle)
Меандр/прямокутник (square) - формується вбудованим компаратором

Роздільна здатність за частотою: при 75 МГц - ≈0.28 Гц (28-бітовий регістр частоти)
Низьке енергоспоживання: ≈20 мВт при 3 В
Інтерфейс управління: 3-провідний SPI (FSY, SCK, SDA)
Додатково: два виходи синусоїди (комплементарні - Sine1 і Sine2), вихід квадрата (Square)
Підтримка фазової та частотної модуляції

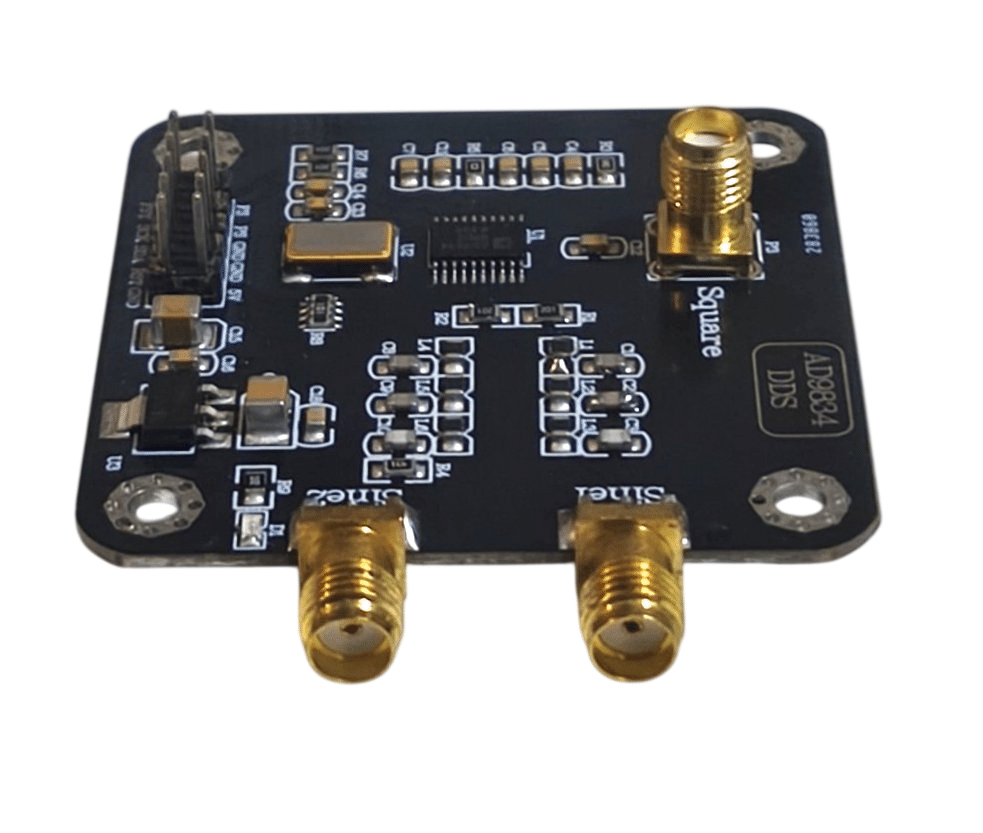

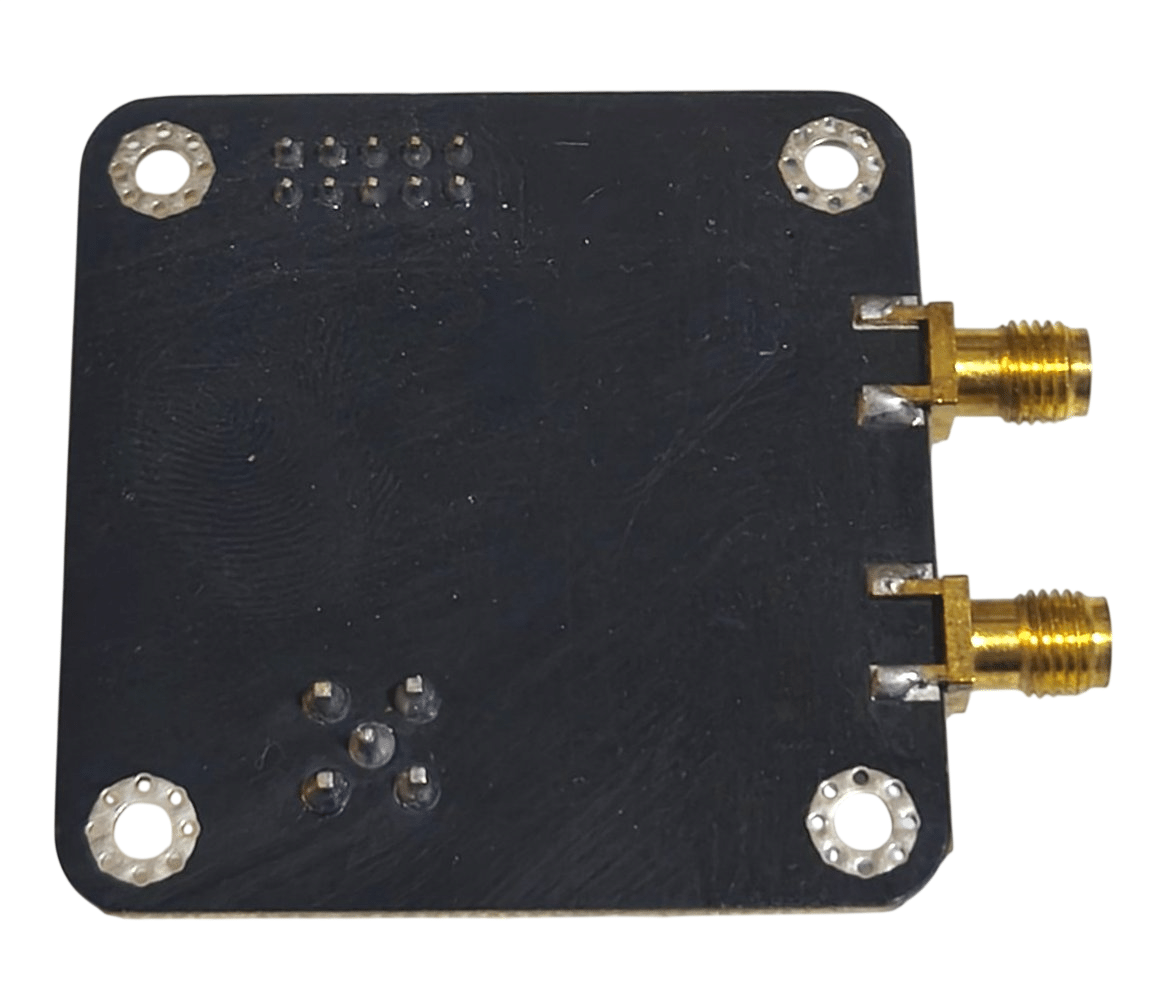

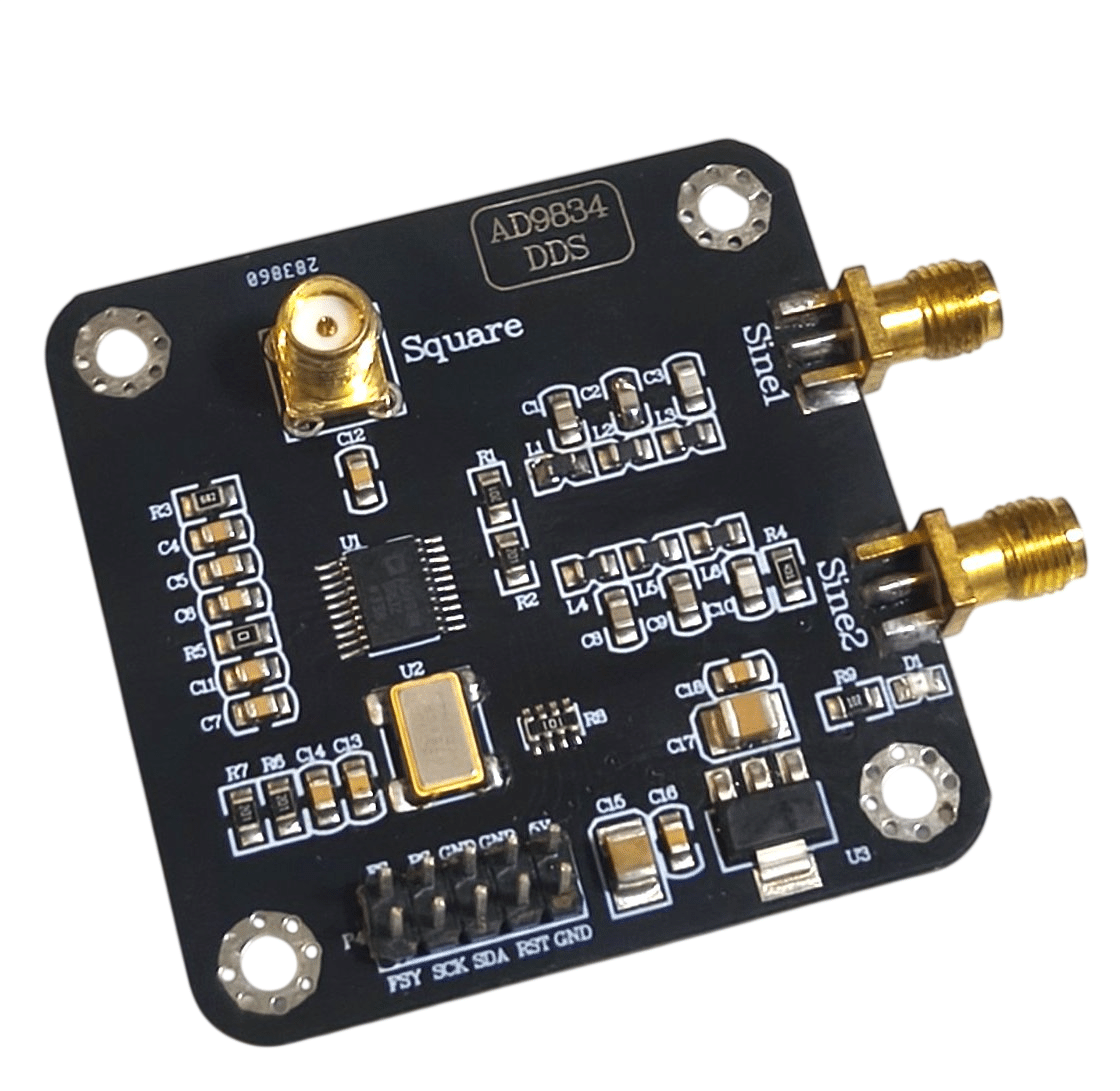

Що видно на платі
Назва: AD9834 + маркування LTDZ_2019/12 або LTDZ_2019/12 Square (це позначення ревізії китайської плати, досить поширена версія 2019 року)
Два SMA-роз'єми для синусоїд: Sine1 та Sine2 (диференціальний/комплементарний вихід, часто один інвертований)
Окремий SMA для Square (меандр від вбудованого компаратора)
Роз'єм для керування: FSY, SCK, SDA, RST, GND (стандартний SPI + скидання)
Харчування: зазвичай 3.3 або 5 В (на платі є стабілізатор AMS1117-3.3 або аналогічний)
Фільтри: присутні низькочастотні фільтри 7-го порядку (компоненти 200 Ω, 33 пФ, 18 пФ, 47 пФ і т.д.) на виходах синусоїд - ≈30-35 МГц зрізу, щоб усунути сходинки та аліасинг
Світлодіод індикації живлення

Типові застосування
Лабораторний генератор сигналів
Тестове джерело для підсилювачів, фільтрів
Sweep-генератор (частотна розгортка)
Частина саморобних аналізаторів спектру / VNA
Генератор тактових сигналів
Проекти на Arduino/STM32/ESP32 з управлінням по SPI

Точні межі частоти та амплітуди на платі – зазвичай синусоїда чиста до 10–20 МГц, далі починаються спотворення, меандр до 30–37 МГц працює добре.

Офіційнийдах на AD9834 від Analog Devices (найактуальніший і повний, Rev. D):
Пряме посилання на PDF: https://www.analog.com/media/en/technical-documentation/data-sheets/ad9834.pdf
(36 сторінок, усі регістри, таймінги SPI, характеристики SINAD/THD, схеми підключення, розрахунки частоти та фази).
Сторінка продукту з додатковими матеріалами (application notes, evaluation board тощо): https://www.analog.com/en/products/ad9834.html
Там є User Guide з evaluation board (EVAL-CN0304-SDZ): https://www.analog.com/media/en/technical-documentation/user-guides/ug-266.pdf  — корисно, якщо хочете порівняти з китайською платою.

Огляди та тести від фахівців
На жаль, глибоких професійних оглядів/теardown саме цієї китайської плати LTDZ_2019/12 з AD9834 небагато — це масова дешева виріб, що частіше тестують у контексті саморобок, аналізаторів спектру або як дешевий генератор.

Ось найкорисніші матеріали від людей, які реально міряли та розбирали:
YouTube-огляд від Tony Albus (дуже детальний, вимірювання, порівняння з іншими DDS)
Відео: #191 USB Spectrum Analyzer with TG AD9834 10KHz - 40MHz
Посилання: https://www.youtube.com/watch?v=SSaYPY0E1Qg
Він тестує саме модуль AD9834 (0.05–40 МГц), показує спектр, чистоту синусоїди, меандр, фільтри на платі, порівнює з ADF4351/LTDZ. Рекомендую до перегляду — один із найкращих практичних тестів.
Working with the AD9834 in Arduino (практика підключення та код)
Посилання: https://www.youtube.com/watch?v=5BcHDQ1VHqY
Автор ділиться уроками, проблемами з SPI, якістю сигналу практично.
Стаття/тест на EEVblog форумі (обговорення layout, регістри, реальні виміри)
Посилання: https://www.eevblog.com/forum/projects/dds-function-gen-layout-review/  (там прикріплений файл із замітками по AD9834)
Корисно для розуміння, чому на китайських платах іноді шумить або спотворюється сигнал вище 20-25 МГц.
Стаття на Utmel (огляд чіпа + застосування з Arduino)
Посилання: https://www.utmel.com/components/ad9834-dds-device-pinout-datasheet-and-alternatives?id=498
Чи не глибокий teardown, але хороший розбір характеристик і типових схем.
Російськомовні згадки
На YouTube-каналі HAM room є відео "Синтезатор AD9834, робота з Меню" (практика управління).
На форумах типу cxem.net або forum.cxem.net іноді обговорюють ці плати у темах про генератори/аналізатори (пошук за «AD9834 LTDZ»).

На практиці фахівці зазначають:
Чиста синусоїда - до ~10-15 МГц (THD <-50 дБ), вище - фільтри допомагають, але аліасинг і шум зростають.
Меандр - до 30-37 МГц нормальний.
Китайські плати часто мають хороший 7-й порядок LPF на виході синуса (це плюс у порівнянні з голим AD9833/AD9850).
Харчування краще давати чисте 3.3-5 В, без шумів від USB інакше SFDR падає.
