Генератор радіочастотних сигналів 23.5-6000 МГц HT008-MAX2871 з функцією сканування частоти (831868)

Генератор радіочастотних сигналів 23.5-6000 МГц HT008-MAX2871 з функцією сканування частоти.

1. Опис

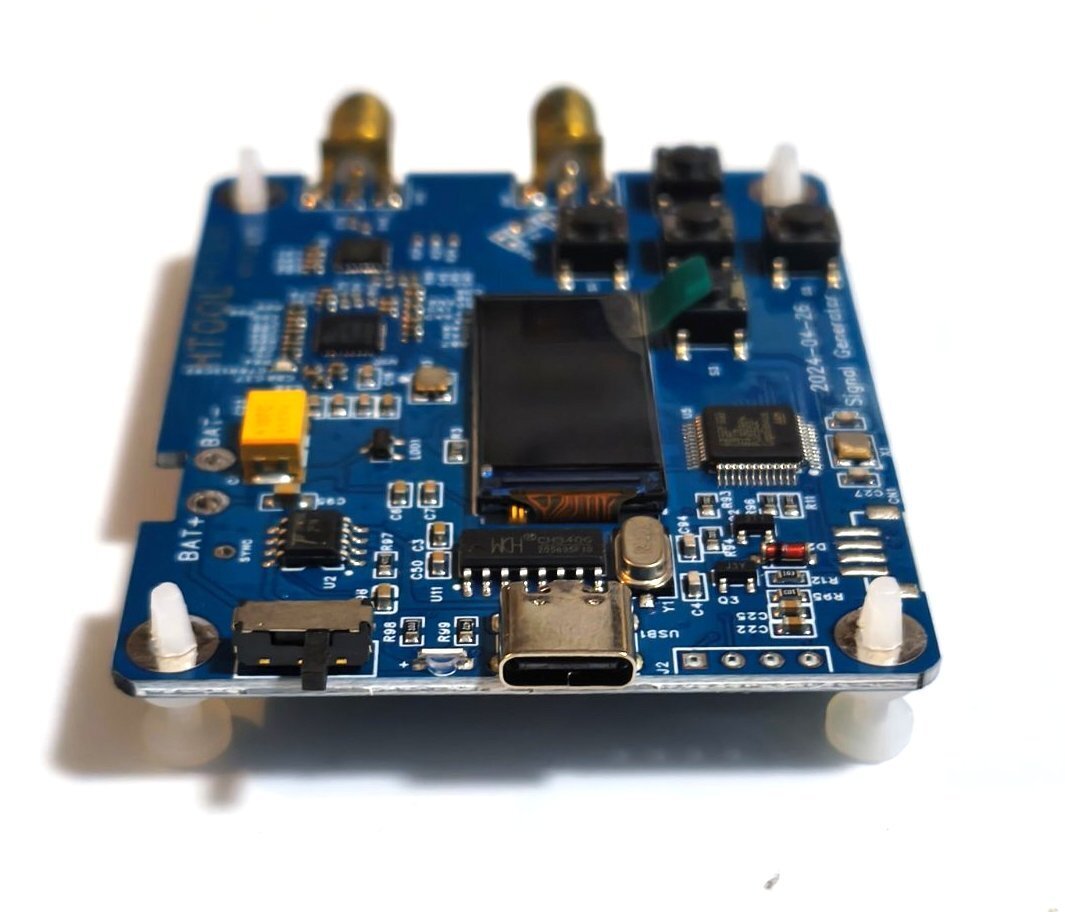

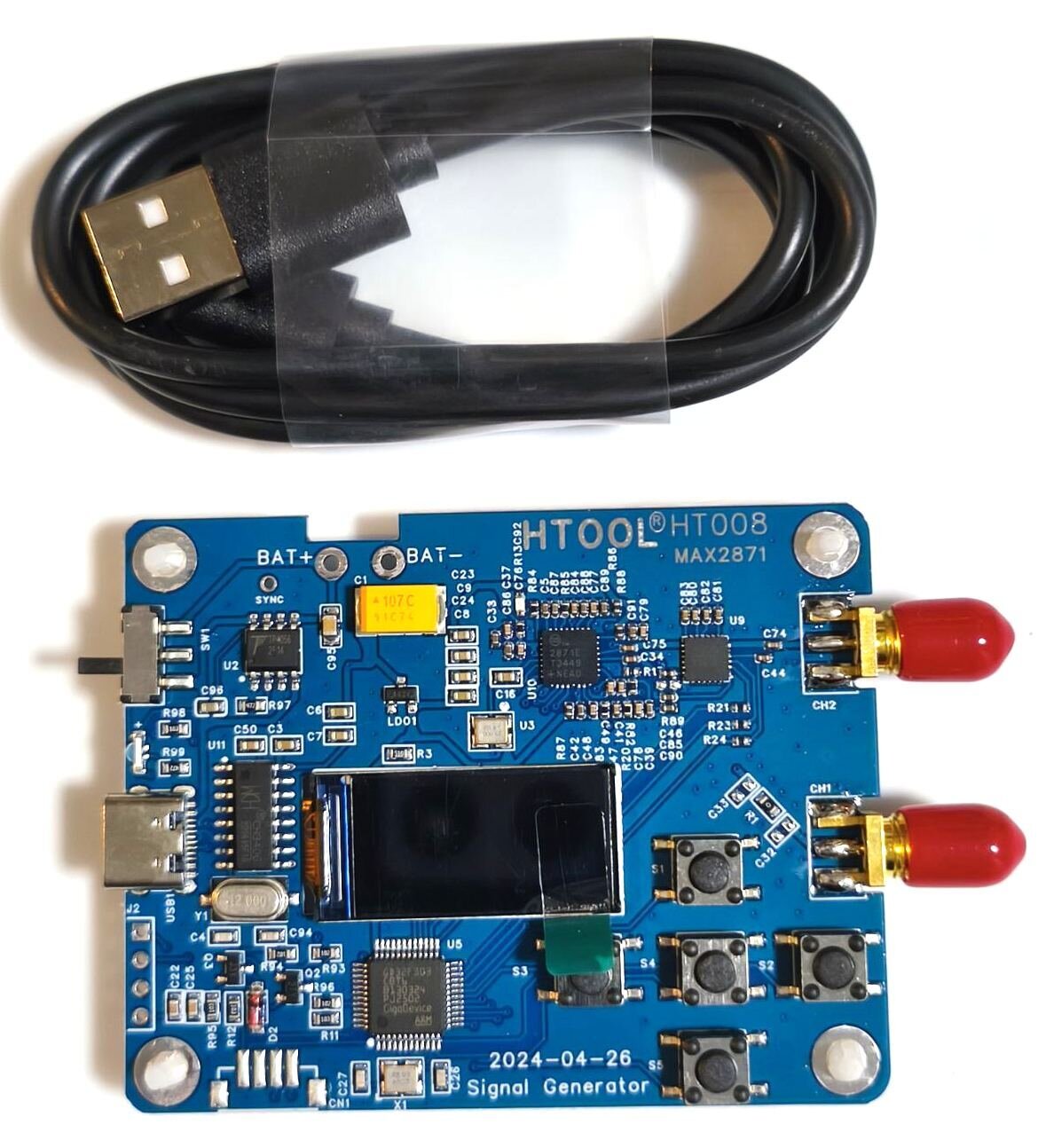

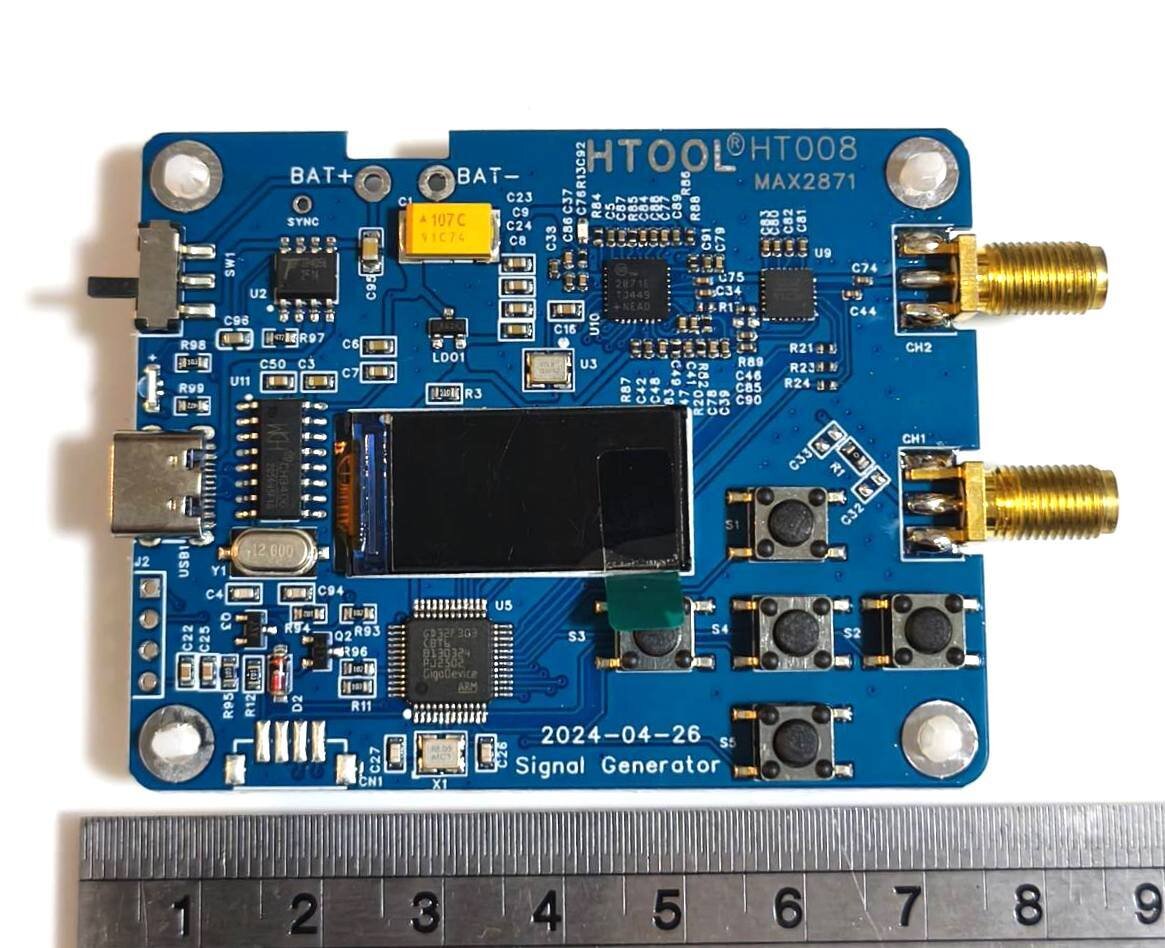

У приладі використовується мікросхема MAX2871, головний контролер GD32F303, 0,96-дюймовий (90*160) OLED-екран та мікросхема CH340G для підтримки зв'язку USB-Serial (потрібне встановлення драйвера).

Характеристики:
(1) Він може генерувати синусоїдальні хвилі з частотою від 23,5 МГц до 6000 МГц;
(2) Висока роздільна здатність за частотою 78 Гц (нижче 16 МГц);
(3) Надзвичайно низький рівень фазового шуму –111 дБн при 3 ГГц: 100 кГц.

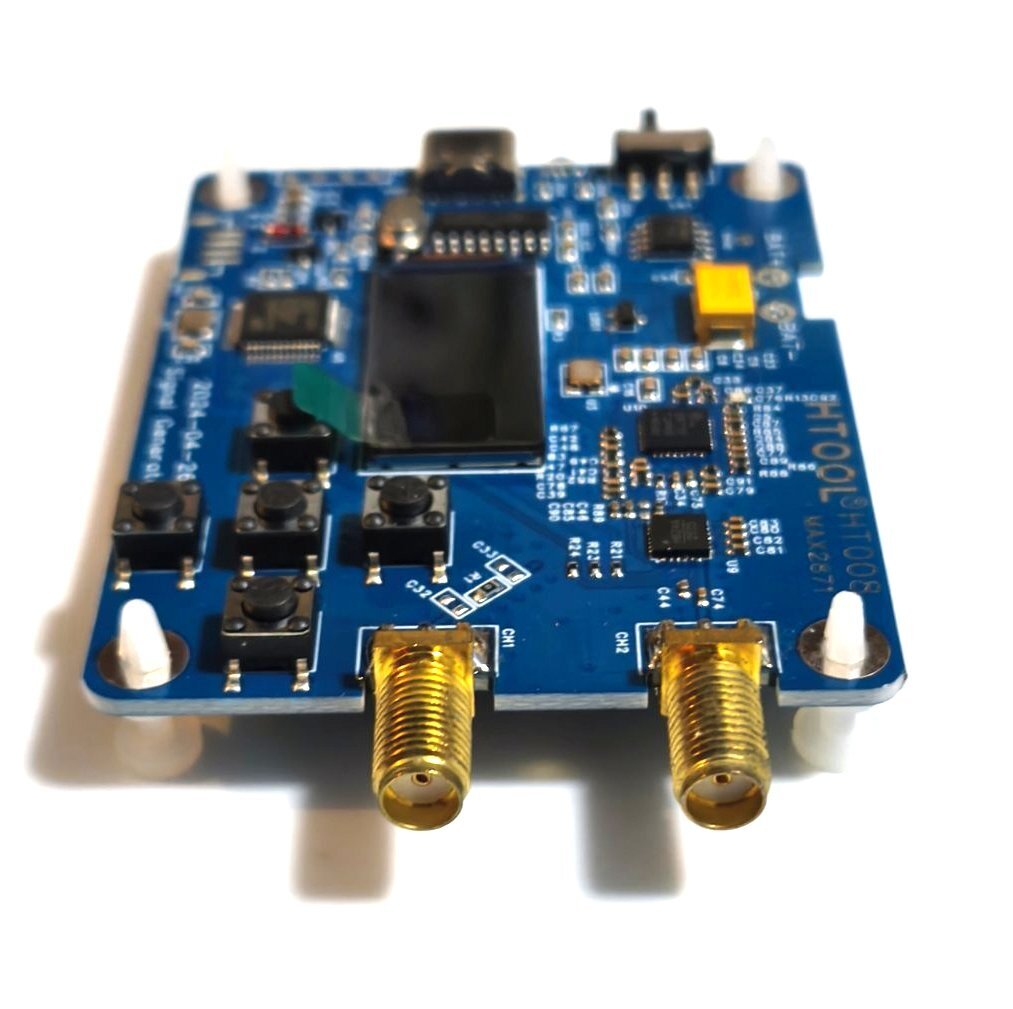

(4) Двоканальний вихідний сигнал:
Канал 1, чотири рівні амплітуди: -4 дБм, -1 дБм, 2 дБм, 5 дБм.
Канал 2: ширина 11 калібру, діапазон від -15 дБм до -25 дБм
(5) Підтримує як режим роботи з частотою розгортки, так і режим роботи з точковою частотою:
(6) Вбудований послідовний зв'язок USB
(7) Підтримує команди послідовного порту і може використовуватися як модуль для підтримки вторинної розробки.
(8) Підтримує керування через послідовний порт USB для сканування частоти та операцій вибору частоти за допомогою клацання миші.
(9) Підтримує живлення від USB та живлення від літієвої батареї 5 В 1 А.

2. Опис частоти
Використовуйте клавіші зі стрілками вліво та вправо для переміщення курсору вліво та вправо до функції, що потребує налаштування, використовуйте клавіші зі стрілками вгору та вниз для зміни частоти та вибору каналів CH1 та CH2, а також натисніть клавішу OK для входу та виходу з інтерфейсу.

3. Інструкції щодо сканування частоти
Використовуйте клавіші зі стрілками вліво та вправо, щоб перемістити курсор вліво та вправо, а клавіші зі стрілками вгору та вниз – щоб змінити початкову та кінцеву частоти, перемикати режими та увімкнути/вимкнути живлення.
Для роботи цієї функції необхідно задати початкову та кінцеву частоти пристрою.
Примітка: Операція не буде виконана, якщо початкова частота нижча за кінцеву. Операція також не буде виконана, якщо не заданий крок та інтервал часу. Перед використанням встановіть початкову частоту, кінцеву частоту, крок та інтервал часу. Потім увімкніть перемикач увімкнення для керування.

4. Інструкції з управління
протокол управління
