Ідеальний діод XL74610L 1,5-36 В, 15-30 А (залежить від охолодження), модуль захисту сонячних панелей

Ідеальний діод XL74610L 1,5-36 В, 15-30 А (залежить від охолодження), модуль захисту сонячних панелей.

Параметри:
Робоча напруга: 1,5-36 В
Робочий струм: номінально до 15 А, короткочасно до 30 А (за наявності охолодження)
Спосіб кріплення: паяння.

1. Оскільки конструкція модуля не вимагає загального заземлення на початковому етапі, додавання діода на плату і вихідного конденсатора для запобігання пошкоджень, викликаних перехідними перенапругами, неможливо, тому під час експлуатації можуть виникати миттєві імпульси високої напруги, або робоча напруга близько до 35 В, рекомендується додати діоди.
2. Падіння напруги модуля становить близько 0,3, коли модуль не навантажений або струм навантаження надзвичайно малий. Коли струм навантаження перевищує 10 мА (при випробуванні на напругу 12 В), падіння напруги значно зменшується і пов'язане зі струмом невеликим значенням.
3. Оскільки модуль не вимагає заземлення, він перевершує модулі, які потребують заземлення.
Потенціал очевидний, його можна безпосередньо підключити до ланцюга, як діод, і статичну робочу напругу дорівнює нулю, але є недоліки.
Якщо ваш продукт чутливий до таких параметрів - цей модуль не підходить:
а) Він чутливий до коливань вихідної напруги. Коли модуль працює, протягом певного часу падіння напруги перевищує 0,3, зазвичай не перевищуючи 0,7 В. Це дуже короткочасне явище, що становить близько 2% від усього часу роботи, тобто протягом 100 секунд падіння напруги буде перевищувати 0,3 В приблизно 2 секунди, але щоразу.

Комплектація:
1х діодний модуль.

Детальний опис:

Це модуль «ідеального діода», побудований на базі польового транзистора (MOSFET) та спеціалізованого контролера.

На відміну від звичайного діода, який з'їдає до 0,7 В напруги і сильно гріється, цей модуль має вкрай низьке падіння напруги (близько 50 мВ при струмі 10 А). Це дозволяє працювати з високими струмами без масивних радіаторів.

Навіщо він потрібний
Захист від переполюсування: запобігає поломці електроніки при неправильному підключенні живлення.
Сонячна панель: блокує зворотний струм від акумулятора до панелі вночі.
Заряджання акумуляторів: дозволяє об'єднувати кілька джерел живлення без їхнього взаємного впливу.

Як його підключати
Модуль включається у розрив позитивного дроту живлення. Орієнтуйтесь на символ діода, нанесений на плату:

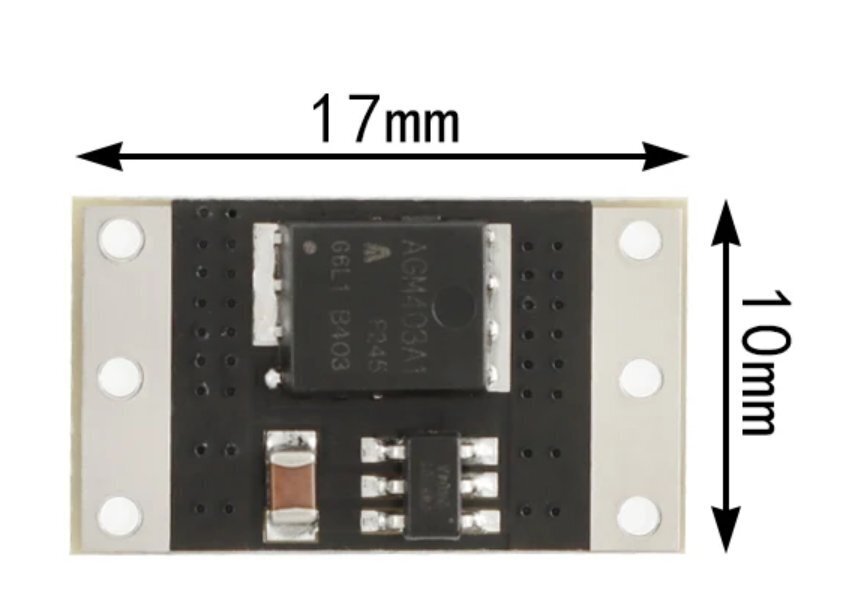

Вхід (Анод): Три майданчики зліва (широка сторона трикутника на схемі). Сюди підключається плюс від джерела живлення (сонячної панелі, блоку живлення).
Вихід (Катод): Три майданчики праворуч (вершина трикутника з вертикальною рисою). Звідси "плюс" йде до вашого навантаження або акумулятора.
Загальний провід (GND): На відміну від багатьох інших модулів, цей конкретний варіант часто не вимагає підключення до «землі» (мінусу) для своєї роботи, оскільки контролер живиться безпосередньо від струму.

Модуль використовує спеціалізовану мікросхему для імітації ідеального діода.
Його основна перевага - відсутність прив'язки до "землі" як опорний рівень і використання MOSFET з дуже низьким опором (близько 3.3 мОм).

Завдяки цьому при високих струмах спостерігається дуже мале падіння напруги, що дозволяє уникнути стандартного падіння 0.7 В у звичайних діодів. Це, у свою чергу, значно знижує тепловиділення.

Для порівняння:
Шоттки-діод з падінням 0.3В при струмі 10А розсіює 3 Вт тепла, а модуль ("ідеальний діод") при струмі 10А показує падіння напруги близько 50мВ і тепловиділення складає всього 0.5 Вт.

Для підключення модуля («ідеальний діод») використовуються дві основні схеми в залежності від вашого завдання: захист від переполюсування або об'єднання кількох джерел живлення.
На платі нанесено символ діода - трикутник з межею. Вхід (Анод) знаходиться з боку основи трикутника, а Вихід (Катод) - з боку вершини з межею.

1. Схема захисту від переполюсування (Reverse Polarity Protection)
Використовується для захисту пристрою, якщо ви випадково переплутаєте "плюс" та "мінус" джерела живлення.
Плюс джерела: Підключіть до трьох майданчиків зліва (сторона Анода).
Плюс навантаження: Підключіть до трьох майданчиків праворуч (сторона Катода).
Мінус (Загальний): З'єднайте мінус джерела та мінус навантаження безпосередньо (крім модуля).

2. Схема об'єднання джерел (OR-ing)
Використовується для резервного живлення (наприклад, акумулятор + блок живлення) або для сонячних панелей, щоб струм не йшов назад.

Для кожного джерела використовуйте окремий модуль.
Входи: Плюси від кожного джерела подаються на свої модулі (ліва сторона).
Виходи: Праві сторони (катоди) обох модулів з'єднуються разом і йдуть на плюс навантаження.

Важливі технічні нюанси
Без «землі»: Цей модуль є унікальним тим, що йому не потрібне окреме підключення до мінуса (GND) для роботи контролера.
Напрямок струму: Струм тече лише зліва направо (за стрілкою на платі). У зворотному напрямку модуль повністю блокує струм.
Охолодження: При струмах понад 15 А рекомендується приклеїти невеликий радіатор на зворотний бік плати або забезпечити обдування, оскільки при 30 А нагрівання стане відчутним.
