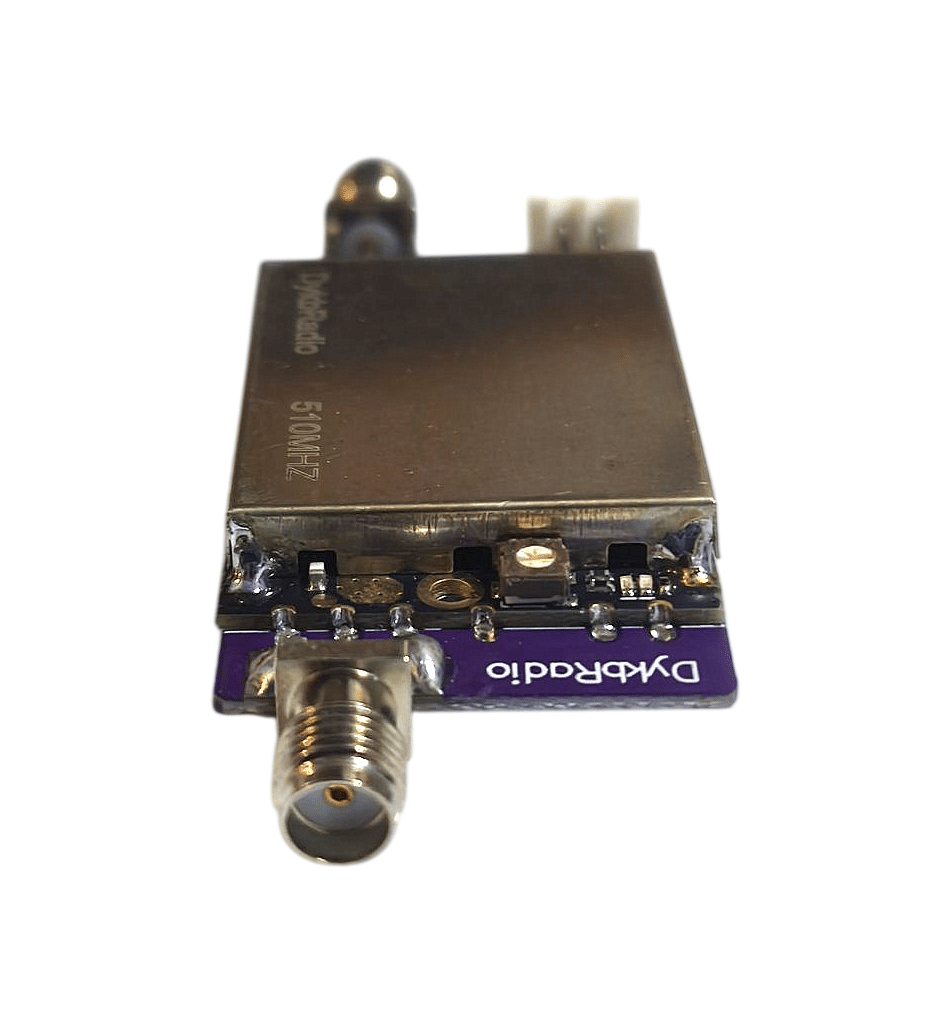

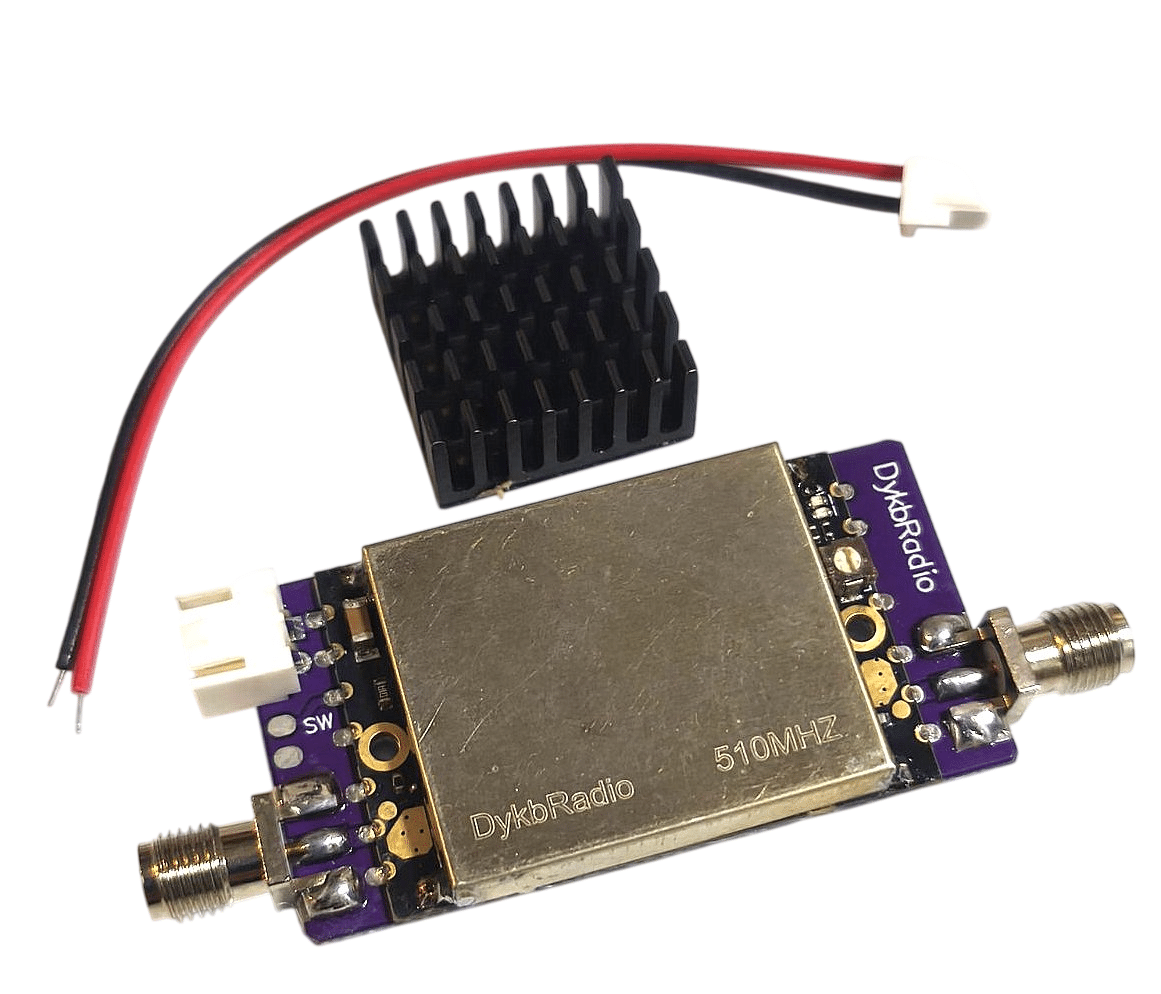

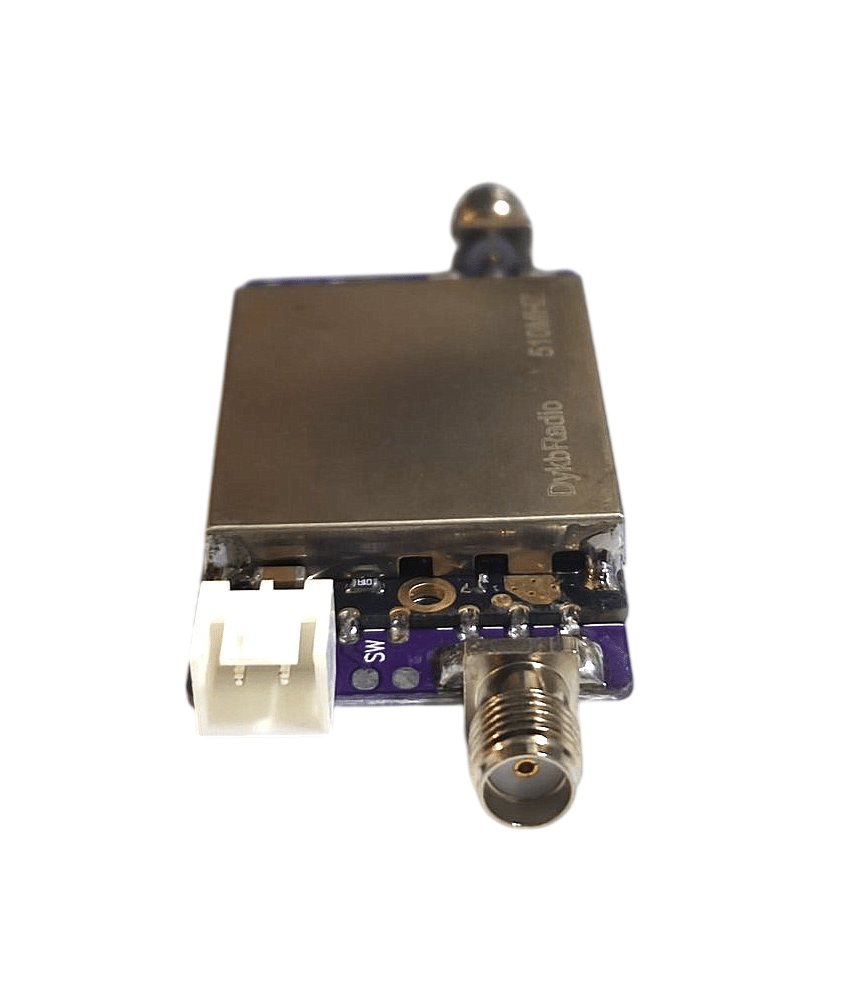

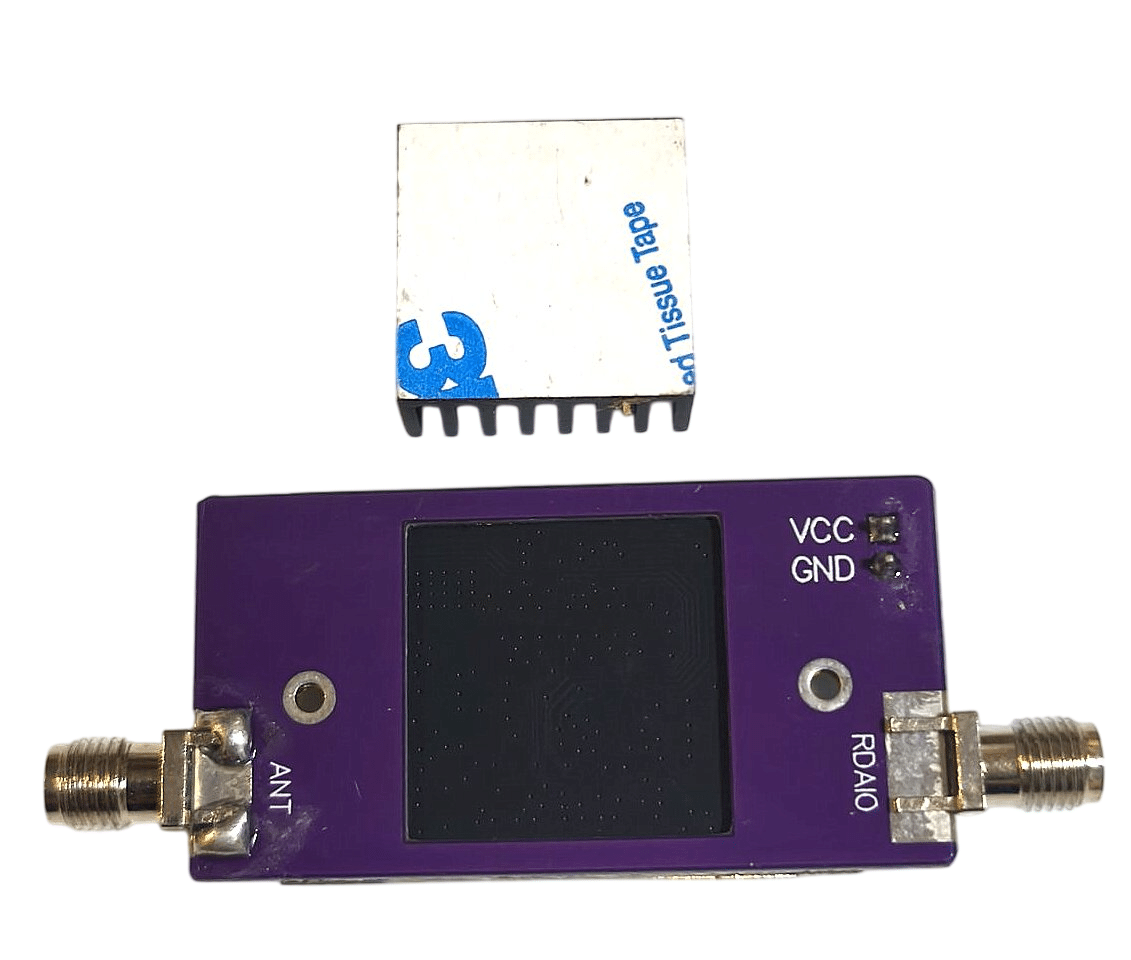

Підсилювач потужності двонаправлений 470-520 МГц, SMA-female, підсилювач сигналу LoRa

Підсилювач потужності двонаправлений 470-520 МГц, SMA-female, підсилювач сигналу LoRa.

Перш ніж підключити живлення - звичайним тестером поміряйте змінну напругу між мінусом/корпусом підсилювача і мінусом джерела живлення.
Не повинно бути напруги. Якщо ж є наприклад 70 В, то спочатку потрібно розібратися із заземленням і антен, і блоку живлення. Інакше підсилювач згорить.

Основні параметри:
Робоча частота: 470-520 МГц
Коефіцієнт посилення приймача: 15 дБ + 2 дБ
Коефіцієнт шуму: 2,0 дБ
Коефіцієнт посилення передавача: 5 дБ-11 дБ (+2 дБ) (регульований)
Поріг перемикання приймання/передача: -2 дБм
Діапазон вхідної потужності передавача: 1 дБм – 25 дБм
Максимальна потужність передачі: 30 дБм (1 Вт) при напрузі 5 В
Індикатори стану:
Стан приймача: зелений індикатор горить, синій індикатор вимкнено
Стан передавача: синій індикатор світиться, зелений індикатор вимкнено.
Робоча напруга: 3-6 В
Робочий струм:

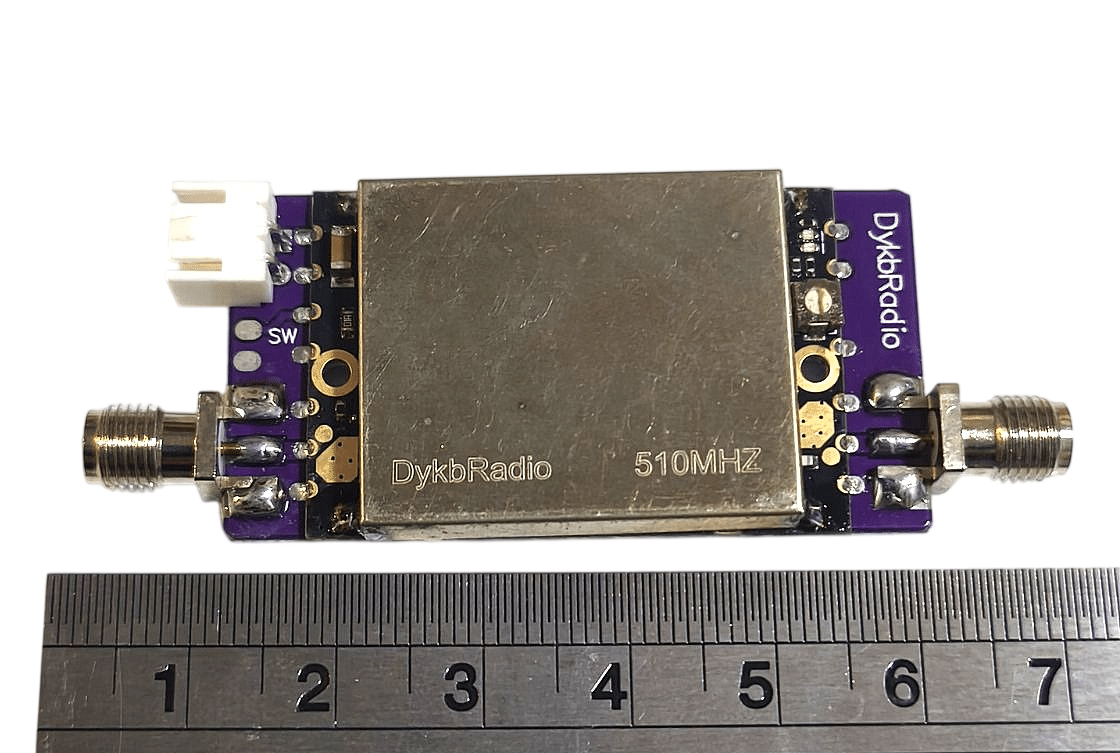

Розмір: 5х2,6 см

1. Вбудована схема автоматичного перемикання TX/RX, перемикання між станами TX/RX здійснюється незалежно без зовнішнього сигналу керування.
2. За замовчуванням працює в режимі RX, підсилюючи сигнал, що приймається. При виявленні сигналу від вищого пристрою модуль миттєво перемикається в режим TX.
3. Регулювання коефіцієнта посилення TX забезпечує зручність роботи з бездротовими пристроями із різною потужністю передачі.
4. Сумісність з різними методами модуляції, такими як LORA та FSK/ASK/OOK/MSK/GFSK.

Порада: Вихідна потужність вищого пристрою повинна бути як мінімум на 3 дБ вище за поріг перемикання, тобто вихідна потужність вищого пристрою не може бути нижче 1 дБм, інакше це може призвести до нестабільної роботи.
