GPS антена спіральна RTK GNSS НA-302H RHCP, LNA 35dB, B1/L1/G1/E1, SMA-male (11010)

GPS антена спіральна RTK GNSS НA-302H RHCP, LNA 35dB, B1/L1/G1/E1, SMA-male.

RTK (RTK Rover) визначає координати з точністю 2 сантиметри за допомогою технології RTK (Real Time Kinematic).
Використовується у багатьох галузях, де необхідне визначення точних координат.
RTK Rover є навігаційним обладнанням, призначеним для виконання точних робіт на сільськогосподарській техніці (точного землеробства), будівництві, геодезії і т.д.
Як це працює?
RTK ровер обчислює місцезнаходження сигналів навігаційних систем GPS, GALILEO і BEIDOU, а також додатково використовує RTK повідомлення уточнюючі координати до сантиметрової точності.
RTK повідомлення приймаються RTK ровером від базової станції або мережі базових станцій через один із двох можливих на вибір каналів зв'язку – 1) через інтернет, або 2) по радіоканалу LoRa.
RTK Ровер видає дані з потоковими координатами за COM-портом та/або бездротовим інтерфейсом bluetooth, ровер з'єднується з планшетом, на якому встановлена програма для геодезії, або якась інша програма для навігації.

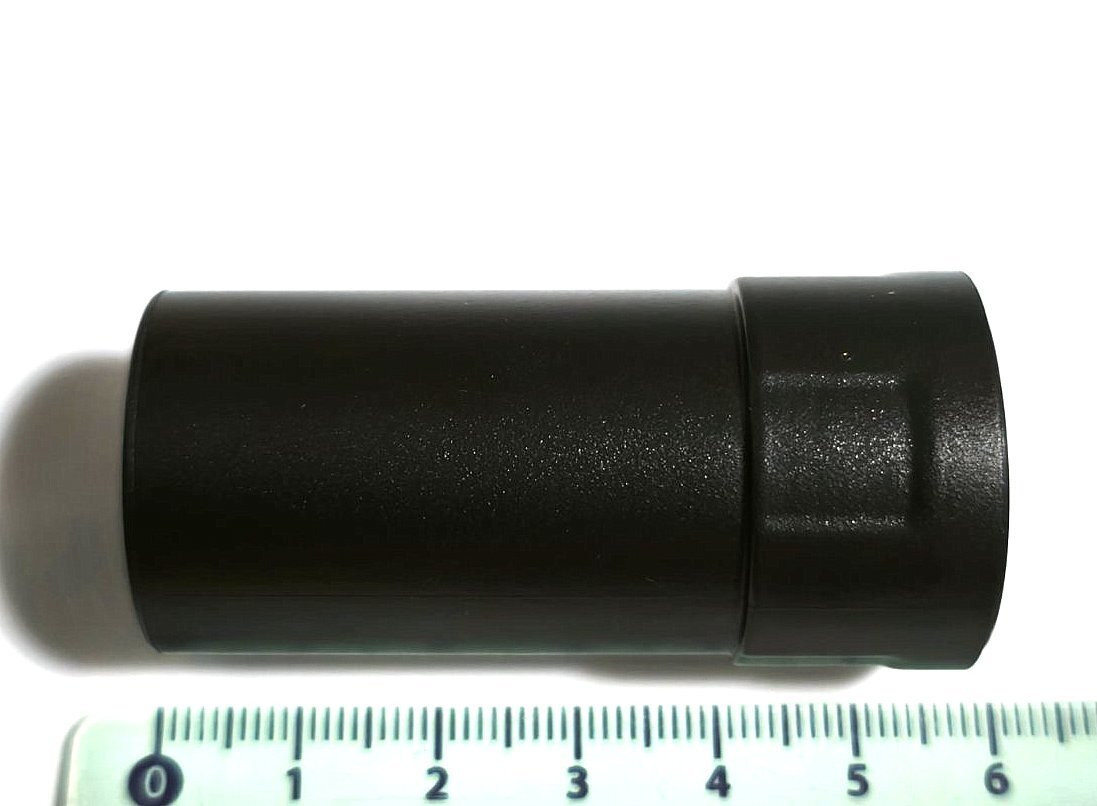

Розміри антени: 56х27,3 мм

Як подати живлення
Живлення подається по тому ж коаксіальному кабелю, який йде від антени до GNSS-приймача (через SMA-роз'єм). Це стандартний спосіб для 99% активних GNSS-антен.
Напруга: 3.0–6.0 В (найчастіше 3.3 або 5 В)
Струм споживання: ≤30 мА (зазвичай 15–25 мА при 3.3 В)

Більшість GNSS-модулів/приймачів (особливо RTK-класу) самі подають цю напругу на антену автоматично, якщо включено опцію active antenna або antenna power.

Як увімкнути/подати живлення на практиці
Якщо у вас модуль u-blox (ZED-F9P, NEO-M8, MAX-M8 тощо)
У u-center → View → Configuration View → CFG-TP5 або CFG-ANT
Увімкніть Antenna power supply (VCC_RF) на 3.3 або 5 В (залежно від вашого модуля).
За замовчуванням на багатьох платах (SimpleRTK2B, Ardusimple тощо) воно вже включене.

Якщо Unicore UM980/UM982 чи аналог
У конфігураторі (U precise або Unicore) увімкніть Antenna Power або LNA Power на 3.3–5 Ст.

Якщо саморобний/інший приймач
Подайте 3.3 або 5 на центральну жилу SMA-кабелю через bias-tee (інжектор живлення) або безпосередньо, якщо приймач це підтримує.

Схема проста:
+3.3 В / +5 В → індуктивність (10–100 мкГн) → центральна жила коаксіалу → антена
(індуктивність блокує RF-сигнал від джерела живлення, а конденсатор 100-1000 пФ на вході приймача блокує DC від RF-входу).

Важливо
Не подавайте більше 6 В – згорить LNA.
Якщо приймач не подає живлення (наприклад, деякі старі чи пасивні конфігурації), антена працюватиме як пасивна, але з дуже низьким посиленням (сигнал слабкий, фікс RTK малоймовірний).
Перевірте споживання: якщо після підключення струм виріс на ~20 мА - антена активна та живиться.
