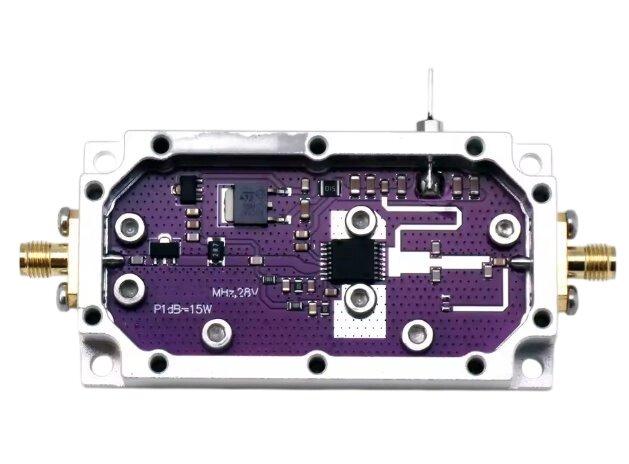

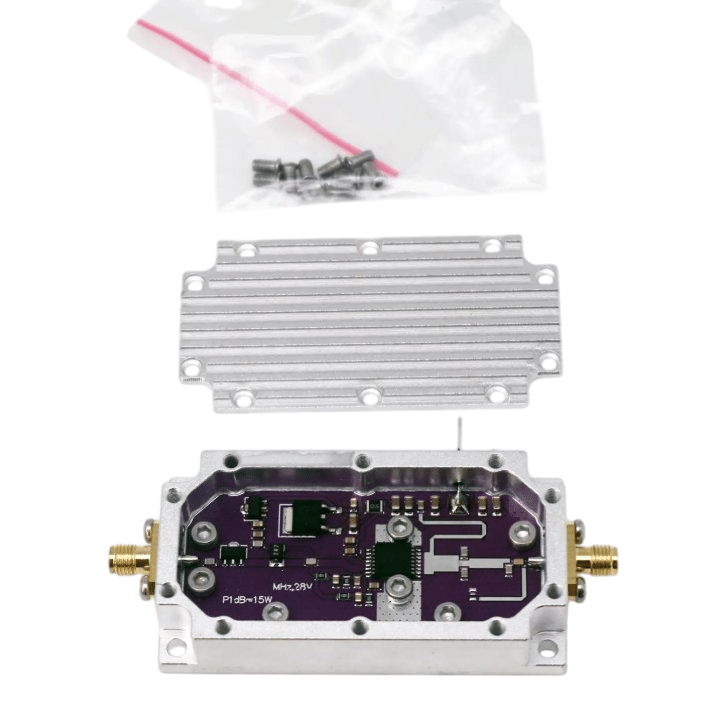

Підсилювач потужності 2,35-2,5GHz 10W 25dB RF однонаправлений, DC 28V, SMA-female

Підсилювач потужності 2,35-2,5GHz 10W 25dB RF однонаправлений, DC 28V, SMA-female.

Перш ніж підключити живлення - звичайним тестером поміряйте змінну напругу між мінусом/корпусом підсилювача і мінусом джерела живлення.
Не повинно бути напруги. Якщо ж є наприклад 70, то спочатку потрібно розібратися із заземленням і антен, і блоку живлення. Інакше підсилювач згорить.

Технічні характеристики:
1. Робоча частота: 2,35-2,5 ГГц
2. Вихідна потужність: 10 Вт
Коефіцієнт посилення: 25 дБ
3. Робоча напруга: 28 В
4. Робочий струм: 1,2 А (при повній вихідній потужності)
5. Опір системи: 50 Ом
6. Габарити: 76*40*19 мм (без урахування роз'ємів);
7. Вага: 95 гр.

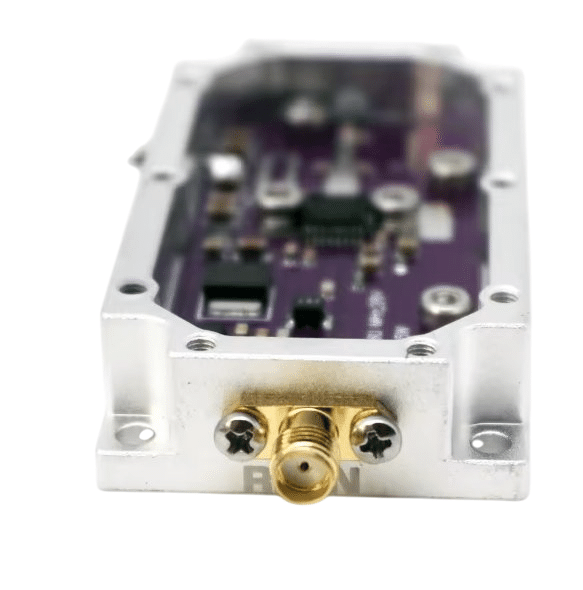

8. Тип роз'єму: SMA-female (гніздо)
9. З функцією захисту від стоячої хвилі.

Примітка

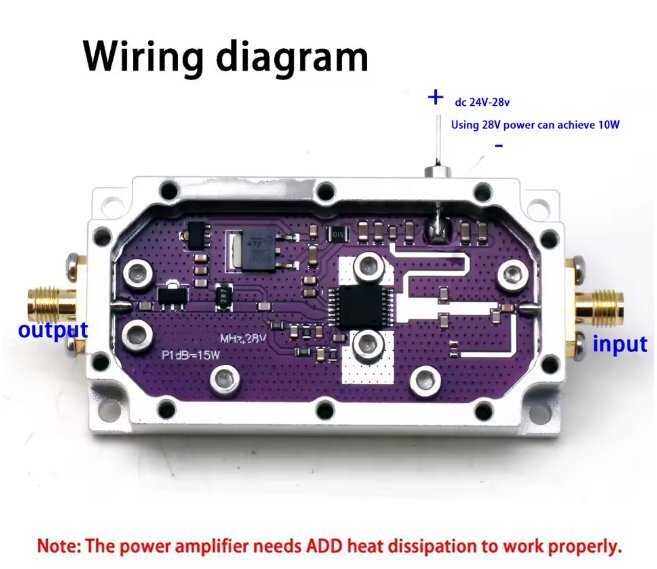

1. Для підключення модуля до джерела постійного струму спочатку необхідно підключити вхідний (RFin) та вихідний (RFout), а потім живлення (DC).

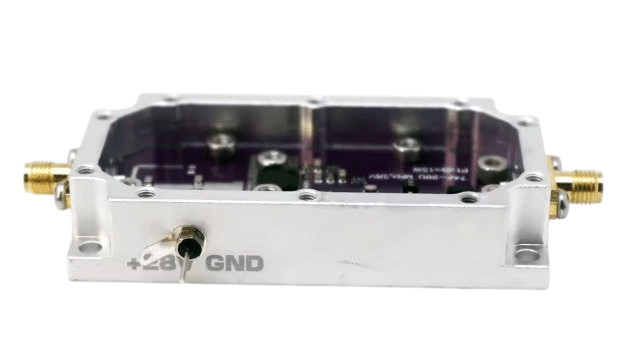

2. Під час живлення модуля від джерела постійного струму переконайтеся, що позитивні та негативні полюси підключені правильно. Не переплутайте! В іншому випадку модуль буде пошкоджено!
