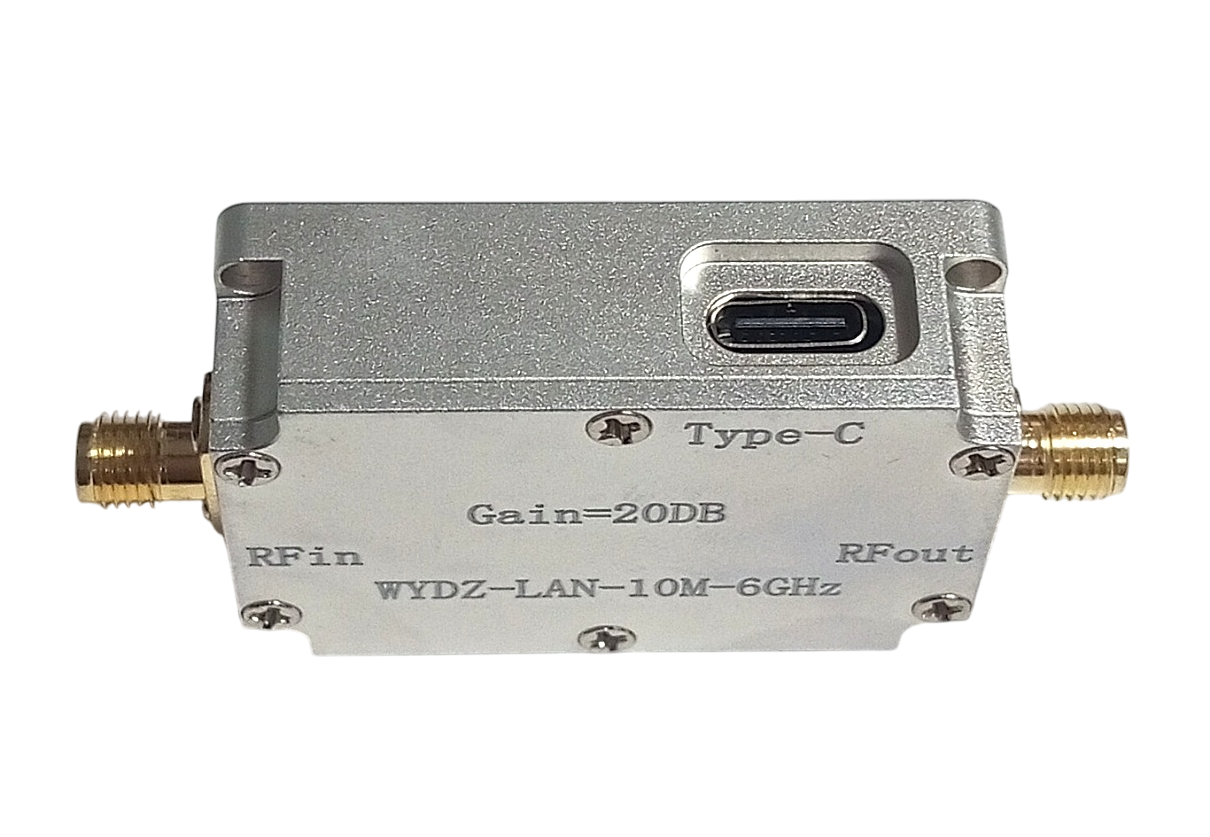

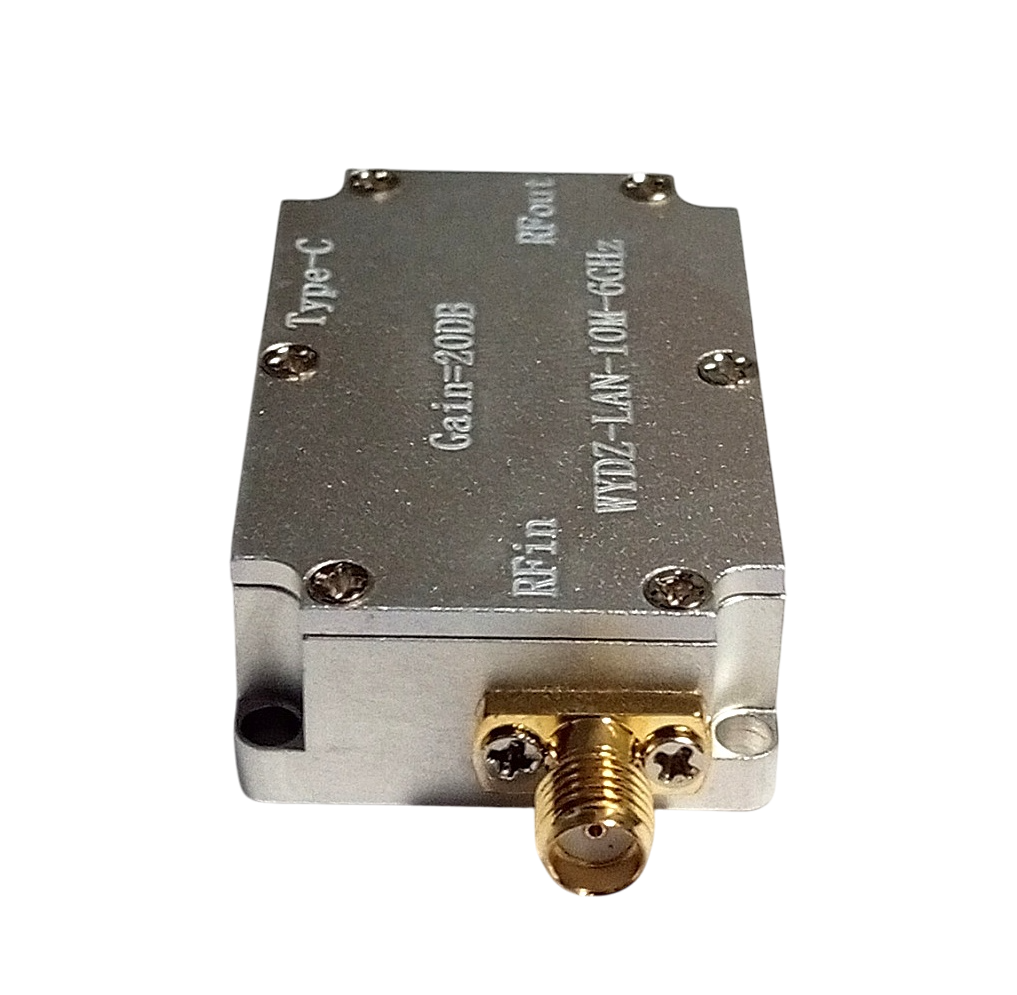

Підсилювач радіосигналів WYDZ-LAN-10M-6GHz 20 dB, малошумний, TYPE-C

Підсилювач радіосигналів WYDZ-LAN-10M-6GHz 20 dB, малошумний, TYPE-C.

Перш ніж підключити живлення - звичайним тестером поміряйте змінну напругу між мінусом/корпусом підсилювача і мінусом джерела живлення.
Не повинно бути напруги. Якщо ж є наприклад 70 В, то спочатку потрібно розібратися із заземленням і антен, і блоку живлення. Інакше підсилювач згорить.

Характеристики:
1. Джерело живлення: лінія TYPE-C;
2. Діапазон частот модуля: 10-6 ГГц;
3. Діапазон згасання: 0-31,5 дБ (див. фактичні виміряні значення).
крива для різних частот);
4. Втрати, що вносяться: (див. виміряну криву для різних частот);

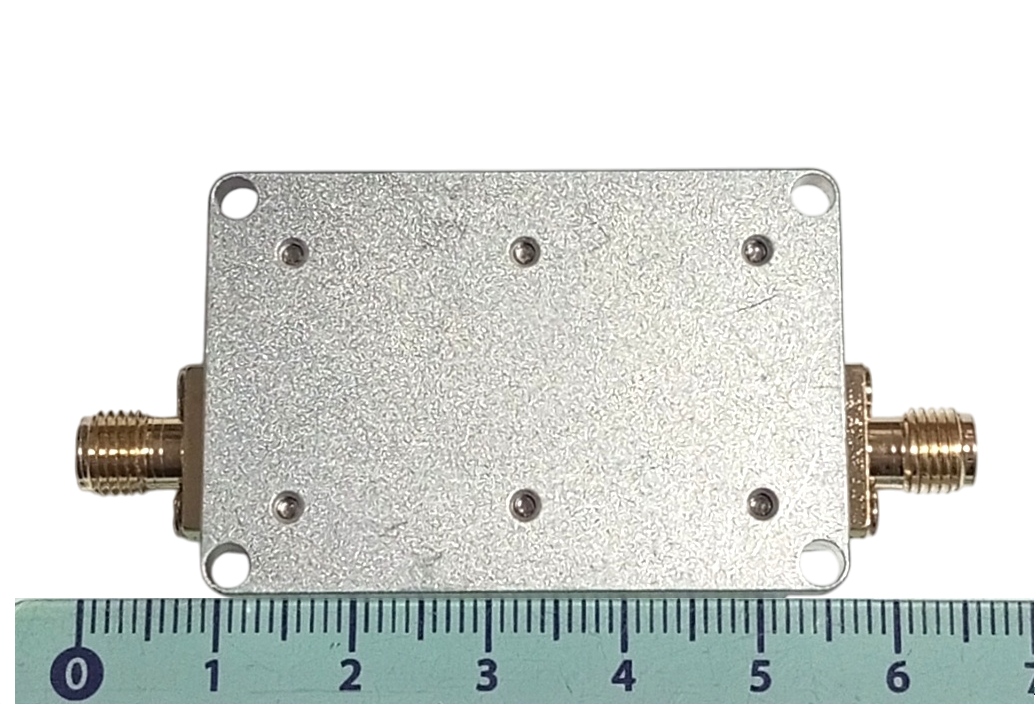

5. Розміри: 4,5 * 3 * 1,4 см (без виступаючих SMA роз'ємів), Вага: 66 грам (підсилювач + кабель TYPE-C);
6. Струм: <80 мА;
7. P1дБ = 33 дБм при 1 ГГц (2 Вт);
8. Мінімальний крок: 0,5 дБ;
9. Вихідний інтерфейс: гніздо SMA, вхідний та вихідний опір:
50 Ом;

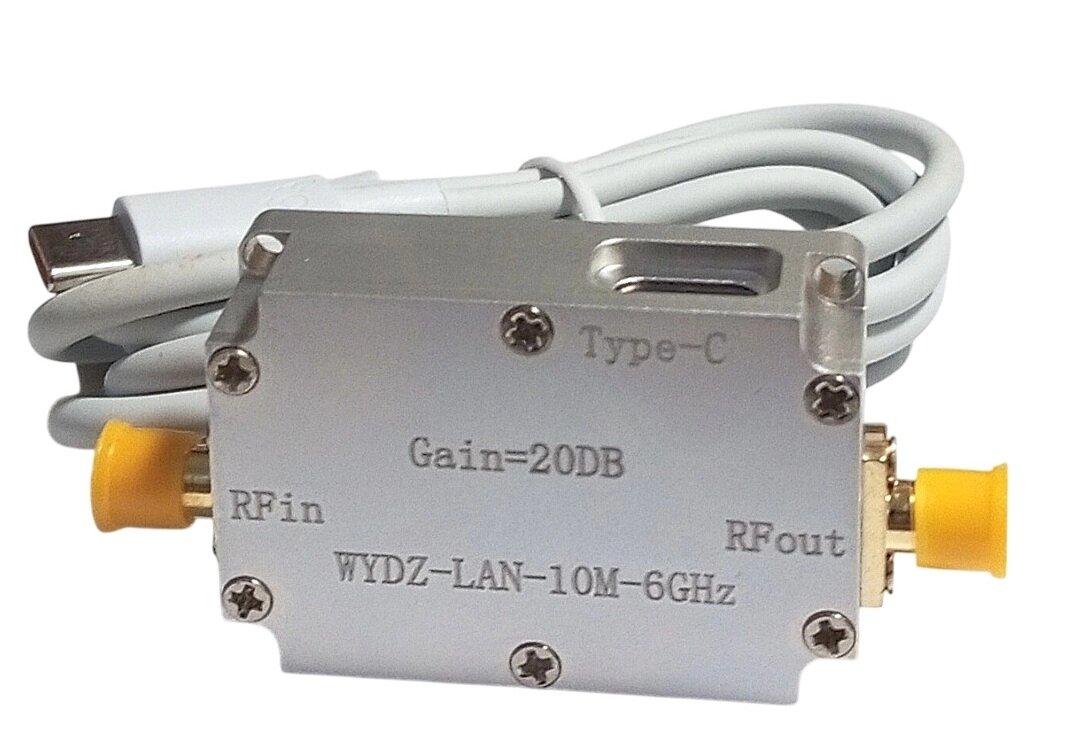

10. Комплектація: підсилювач у корпусі з алюмінієвого сплаву + TYPE-С кабель.

Виміряна крива параметра S
1. S-подібна крива при налаштуванні згасання 0 дБ

2. S-подібна крива при налаштуванні згасання 5 дБ

3. S-подібна крива при налаштуванні згасання 10 дБ

4. S-подібна крива при налаштуванні згасання 20 дБ

5. S крива при налаштуванні згасання 30 дБ
