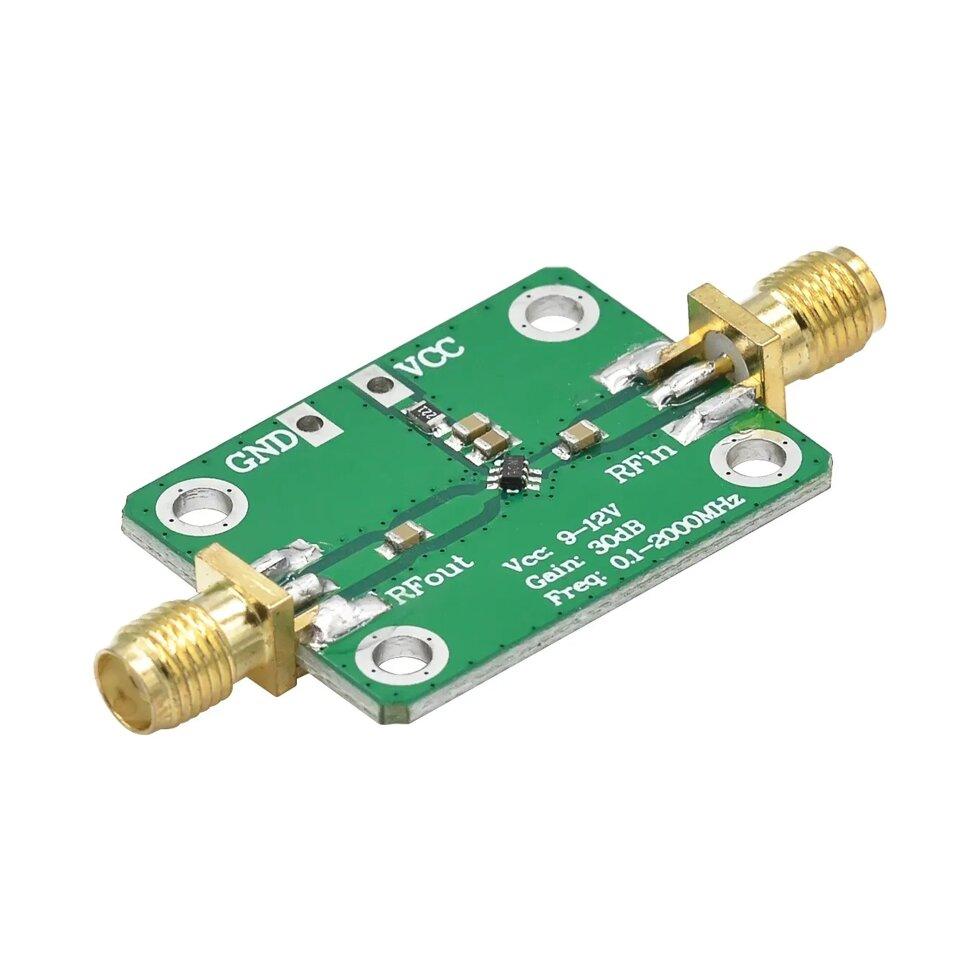

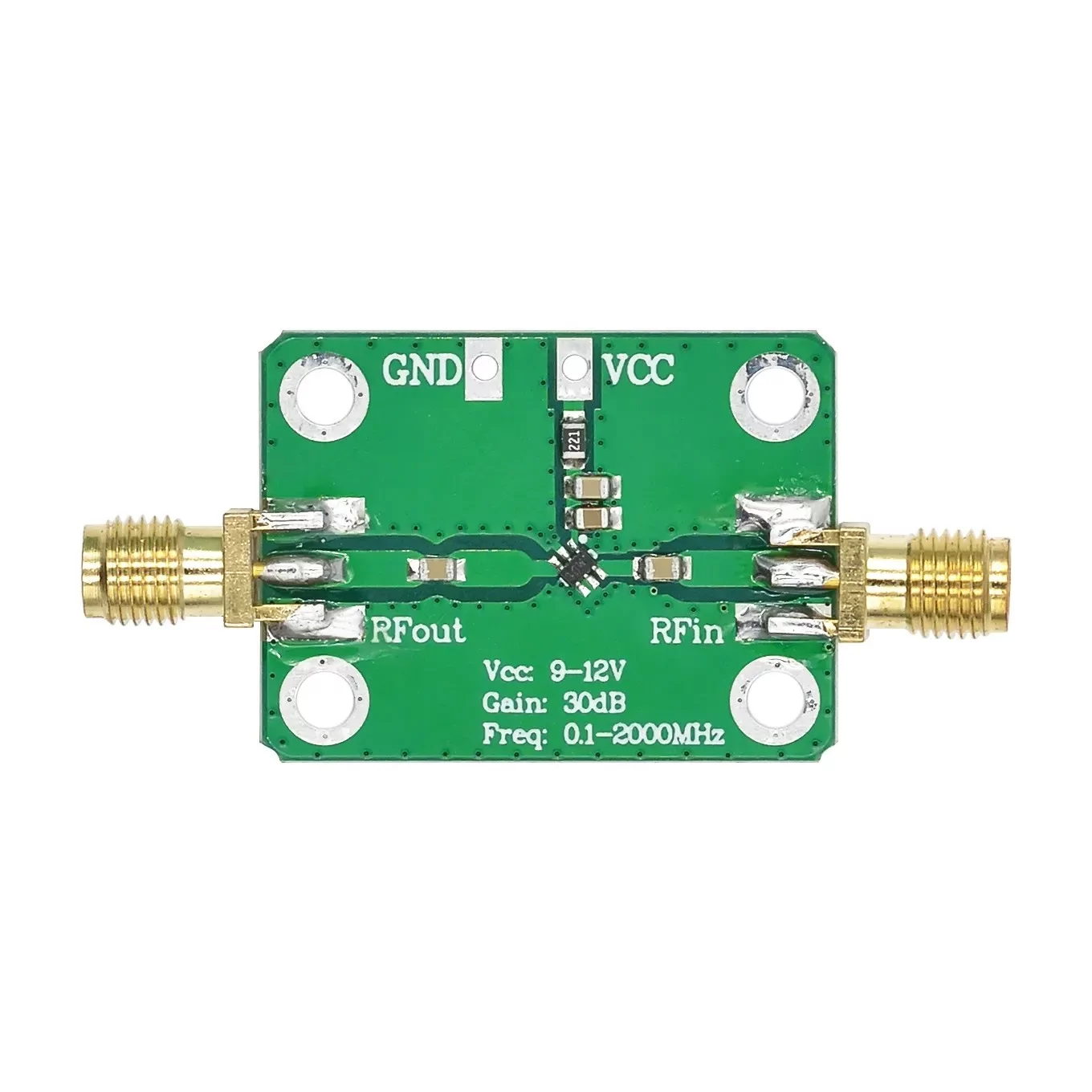

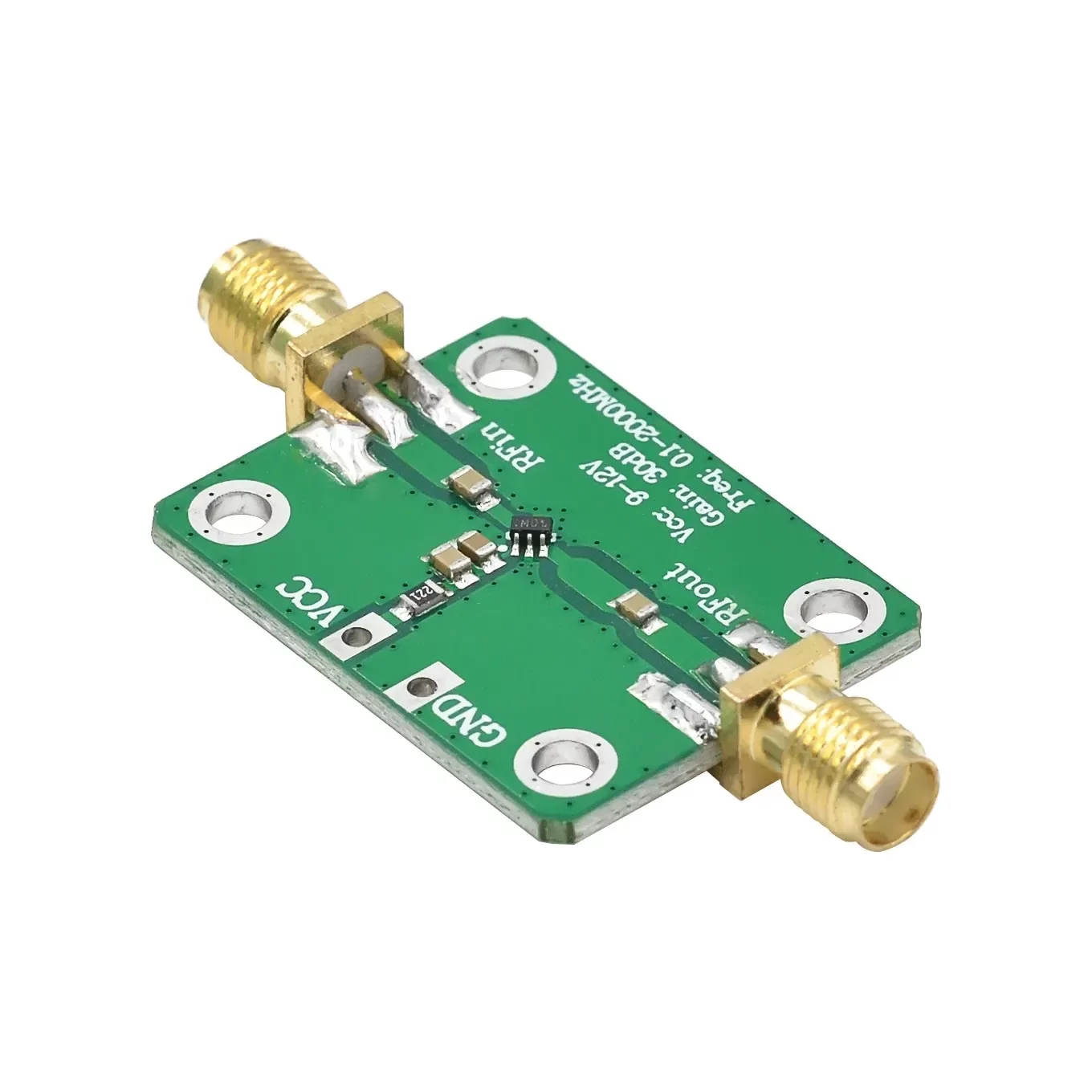

LNA підсилювач радіосигналів 0,1-2000 МГц 30 дБ 9-12V, широкосмуговий, з низьким рівнем шуму

LNA підсилювач радіосигналів 0,1-2000 МГц 30 дБ 9-12V, широкосмуговий, з низьким рівнем шуму.

Особливості:
- Відрізняється широким діапазоном частот, високим коефіцієнтом підсилення та низьким коефіцієнтом шуму.
- Може застосовуватись у різних приймальних ВЧ-пристроях та збільшує дальність зв'язку.
- Використовується для прийому короткохвильових та FM-радіостанцій, приймачів сигналів дистанційного керування, таких як підсилювачі сигналу кабельного телебачення, що вимагають посилення ВЧ-сигналу з низьким рівнем шуму тощо.

Характеристики:
Робоча частота: 0,1-2000 МГц
Коефіцієнт посилення підсилювача:
F = 0,1 МГц, коефіцієнт посилення = 32 дБ
F = 500 МГц, коефіцієнт посилення = 31 дБ
F = 1000 МГц, коефіцієнт посилення = 29 дБ
F = 1500 МГц, коефіцієнт посилення = 25 дБ
F = 2000 МГц, коефіцієнт посилення = 20 дБ
Максимальна вихідна потужність: +10 дБм (10 мВт)
Напруга живлення: 6–12 В постійного струму
Опір: 50 Ом

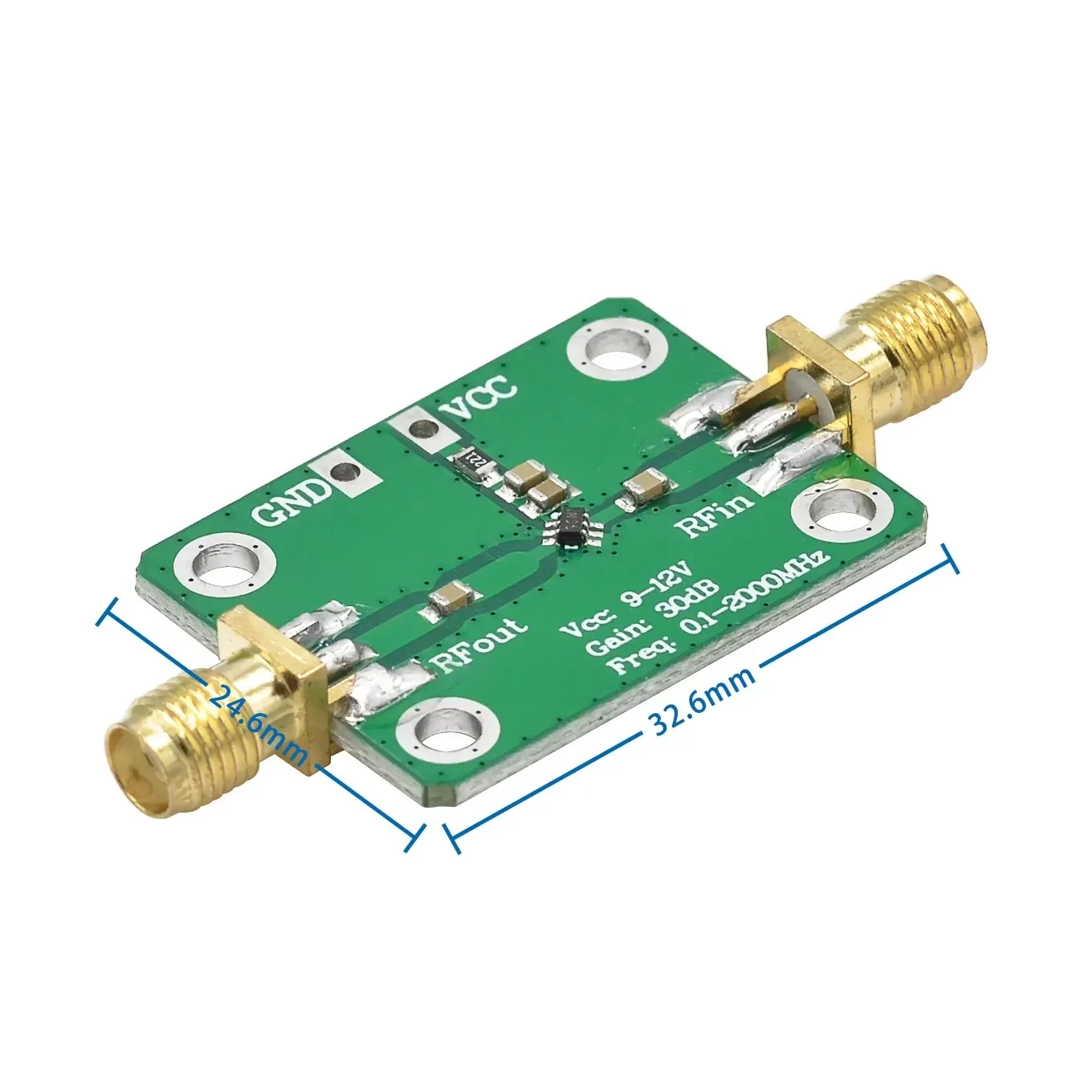

Розмір: 25*52 мм
Діаметр вихідного отвору: 5 мм
Колір: зелений + золотий

Поради:
1. При робочій частоті менше 500 МГц нерівномірність посилення після ретельного налаштування може бути знижена менше 1 дБ. Чим нижча частота, тим вища стабільність посилення.
2. Нижня межа робочої частоти підсилювача залежить від вхідного та вихідного конденсаторів. Значення за умовчанням становить 0,1 мкФ, робочий діапазон – 0,1 МГц. Збільшуючи вхідну та вихідну ємності відповідним чином, можна розширити частоту зрізу, наприклад, ємність 10 мкФ може працювати до 5 кГц.
3. При напрузі живлення 5–8 В підсилювач може використовуватися як підсилювач із змінним коефіцієнтом підсилення. Коефіцієнт посилення збільшується із збільшенням напруги живлення. Підходить для використання у схемах прийому радіочастотного сигналу. Управління напругою живлення здійснюється за допомогою цифрового перетворювача (ЦАП). Для керування підсиленням використовується автоматичне регулювання підсилення.
4. При напрузі живлення 8-10 В коефіцієнт посилення на низьких частотах досягає 30 дБ, що забезпечує низький коефіцієнт шуму та хорошу стабільність.
5. При напрузі 12 В досягається максимальний коефіцієнт посилення на низьких частотах, коефіцієнт посилення на низьких частотах становить 32,5 дБ.
