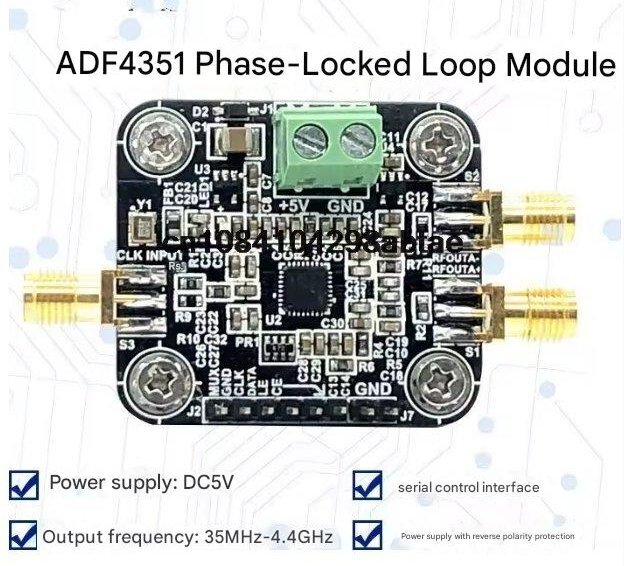

Модуль ADF4351 35MHz-4.4GHz, джерело частоти широкосмуговий PLL, електронний модуль з фазовим автопідстроюванням частоти

Модуль ADF4351 35MHz-4.4GHz, джерело частоти широкосмуговий PLL, електронний модуль з фазовим автопідстроюванням частоти.

Введення у модуль
Технологію синтезу частот можна умовно розділити на наступні технічні етапи в залежності від стадії її розвитку: прямий синтез частоти (DS), непрямий синтез частоти з фазовою автопідбудовою частоти (PLL), прямий цифровий синтез частоти (DDS), дробовий синтез частоти (NPLL) і гібридний синтез частот з т.д. синтезу частот.

Основні характеристики модуля ADF4351:
(1) Діапазон вихідних частот: 35 МГц ~ 4,4 ГГц.

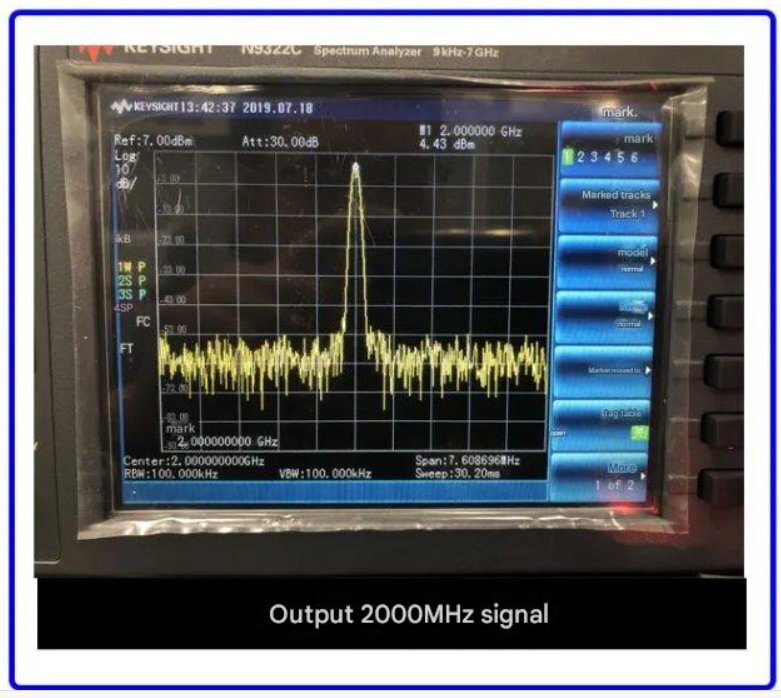

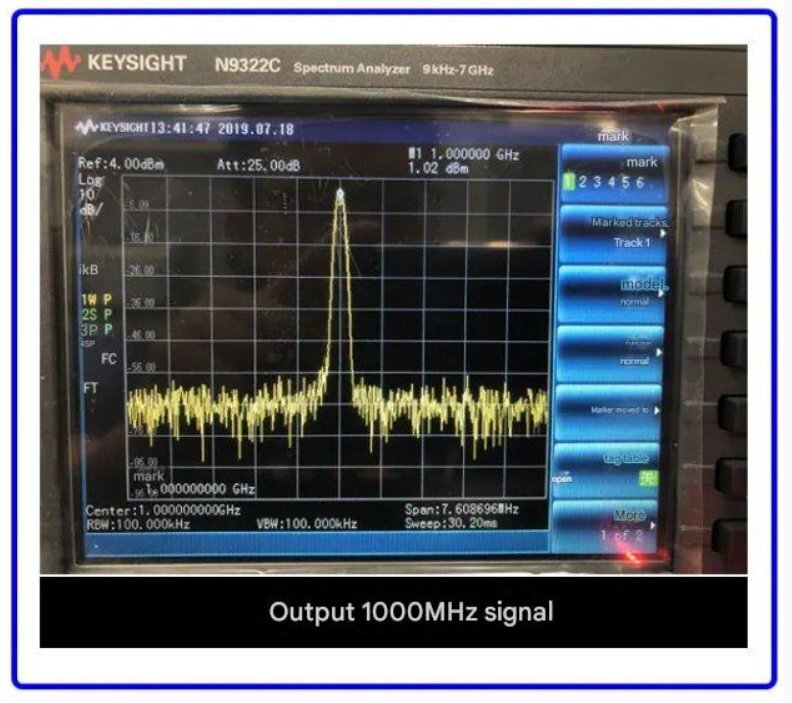

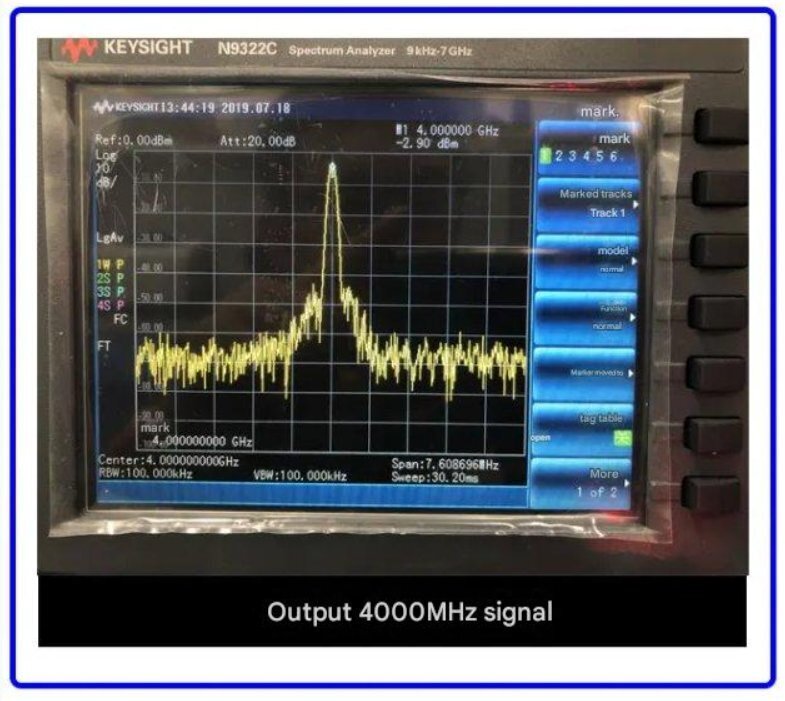

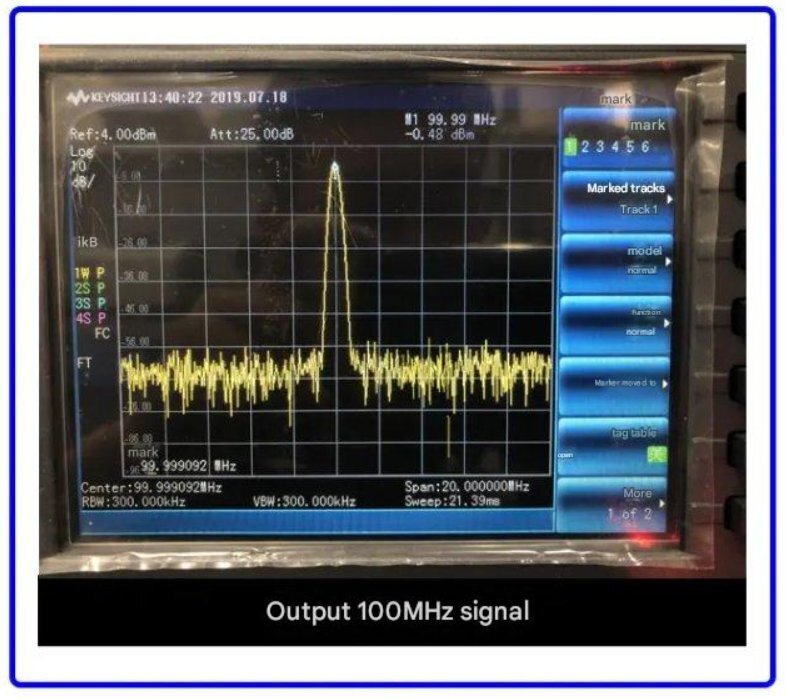

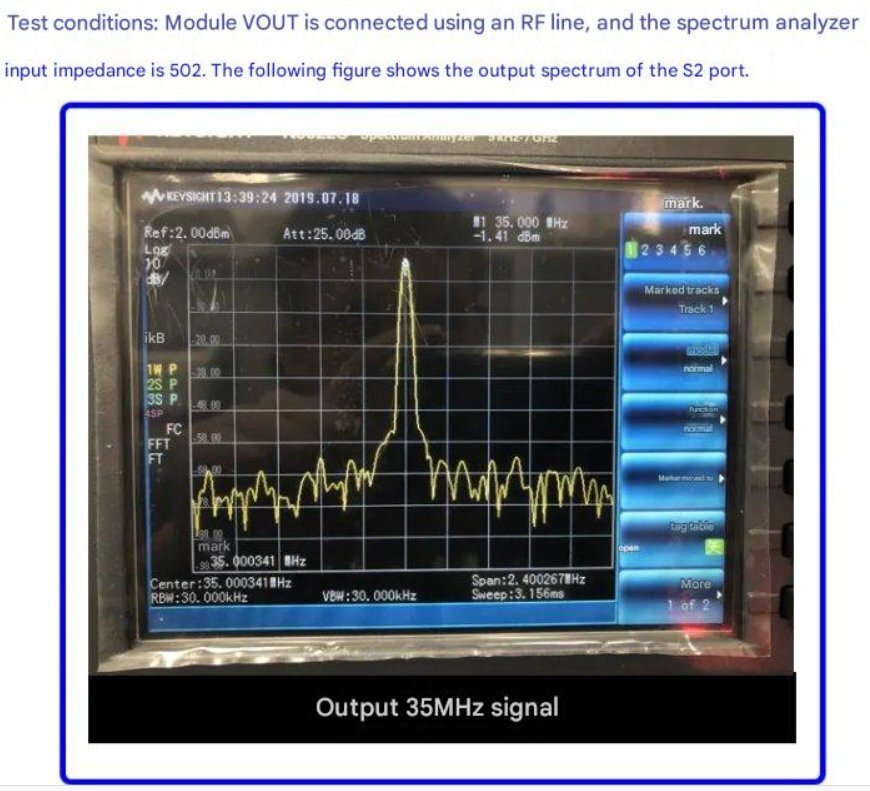

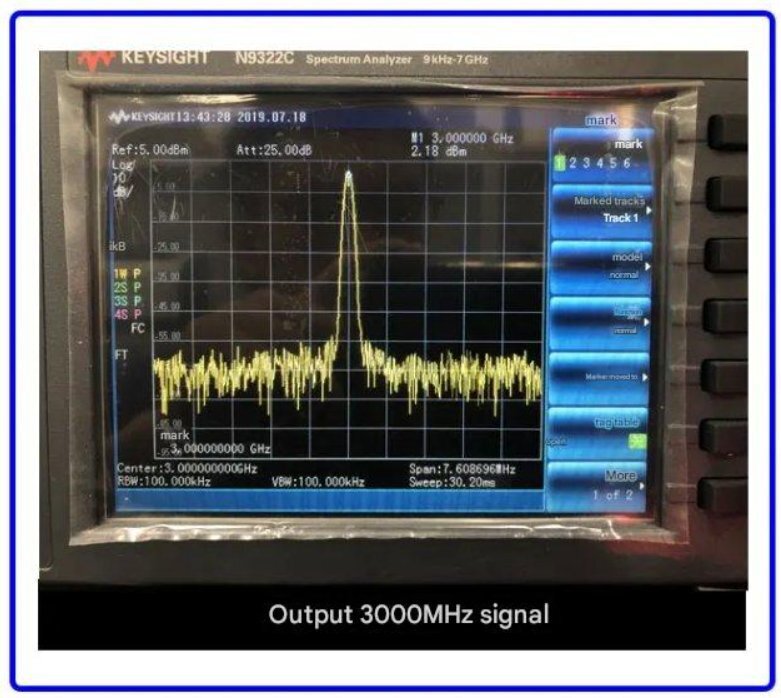

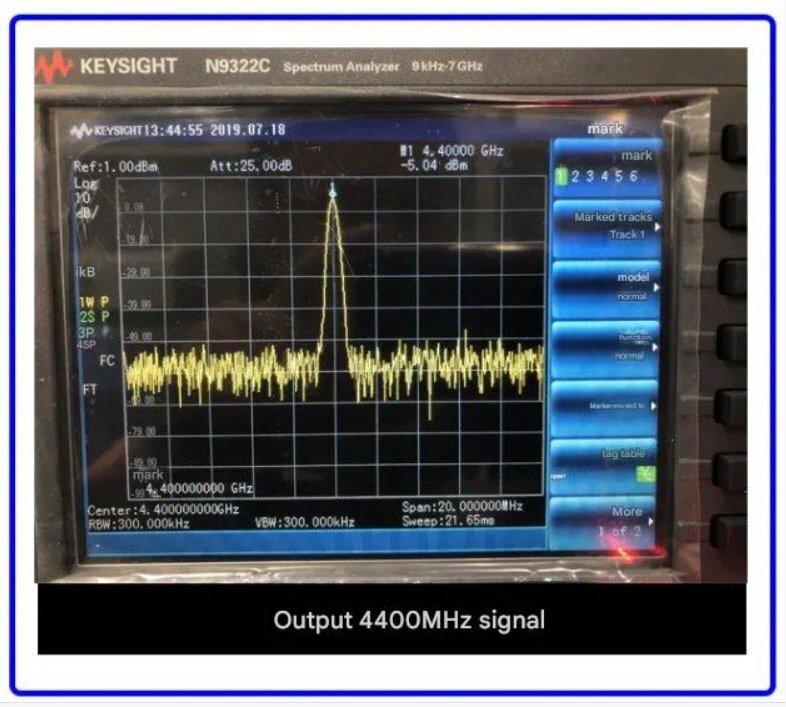

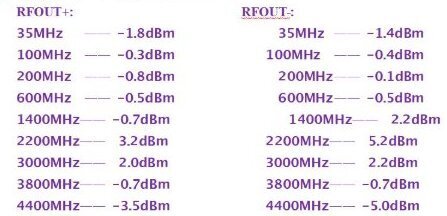

(2) Вихідна потужність: модуль має два виходи і вихідна потужність кожного виходу різна на різних частотах.

Приблизні значення наведені нижче (значення наведені лише для довідки):

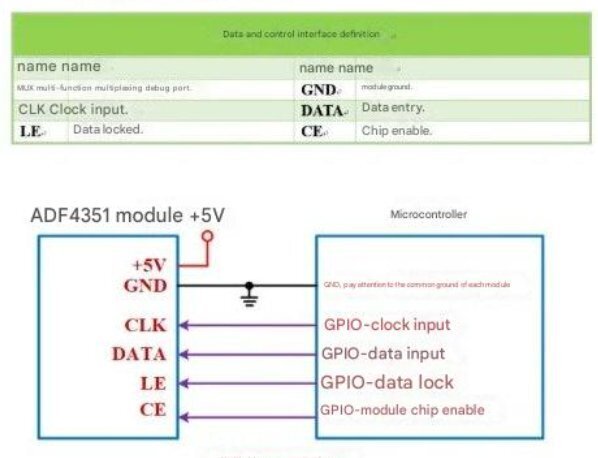

(3) Режим керування: послідовний інтерфейс, зовнішнє підключення до мікроконтролера для керування частотою вихідного сигналу та кроком частоти.

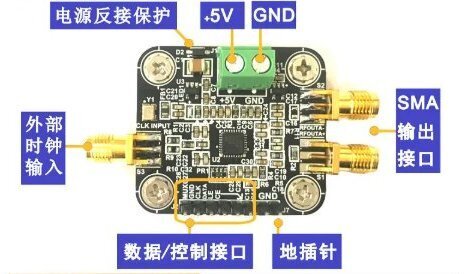

(4) Вихідний опір та інтерфейс: 50 Ом, інтерфейс SMA.
(5) Живлення: +5 В, із захистом від зворотної полярності.
