Аналізатор антенний ВЧ-ланцюгів векторний 10 кГц-1,5 ГГц 2.8", NanoVNA-H WU0910 (831304)

Аналізатор антенний ВЧ-ланцюгів векторний 10 кГц-1,5 ГГц 2.8", NanoVNA-H WU0910.

Приклад калібрування:
https://www.youtube.com/watch?v=kO19E-_zRLU

Особливості NanoVNA-H:

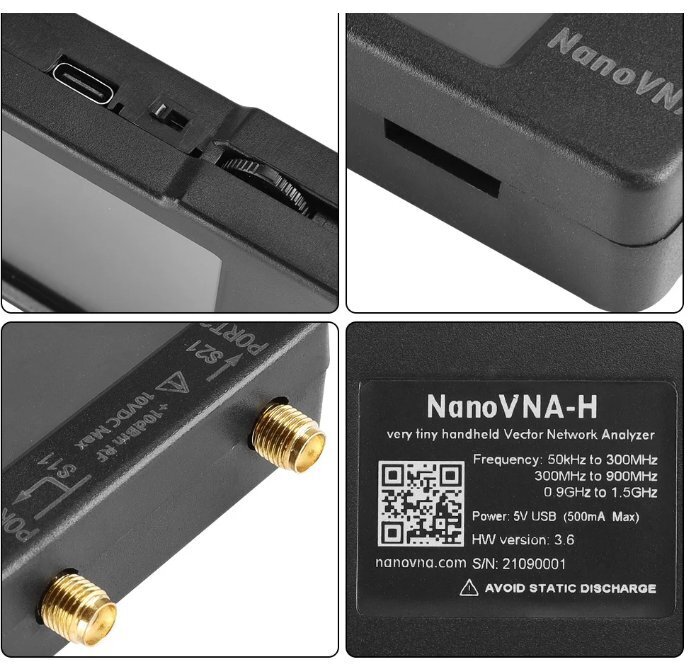

1. Доданий корпус ABS та нова упаковка, пластиковий внутрішній захист.
Зменшено проблеми, спричинені ударами під час транспортування та іншими процесами.
2. Підтримка лінії type-c-type-c, зручніше підключення до мобільних телефонів, підтримка більшості телефонів Android з дисплеєм екрана (не підтримує iPhone). Вирішено проблему маленького екрану, недостатньої яскравості тощо.
3. Підтримка функції аналізу у часовій області (TDR).
4. Використання батареї може відображатися на інтерфейсі.
5. Серійний номер виробу прикріплений до задньої частини.
6. Інші деталі були покращені.

Технічні характеристики:
- Друкована плата: 54 мм x 85,5 мм x 11 мм (без урахування розміру роз'ємів, перемикачів)
- Частота виміру: 10 кГц -1,5 ГГц
- Вихід RF: -13 дБм (максимум -9 дБм)
- Точність частоти: <0,5 ppm

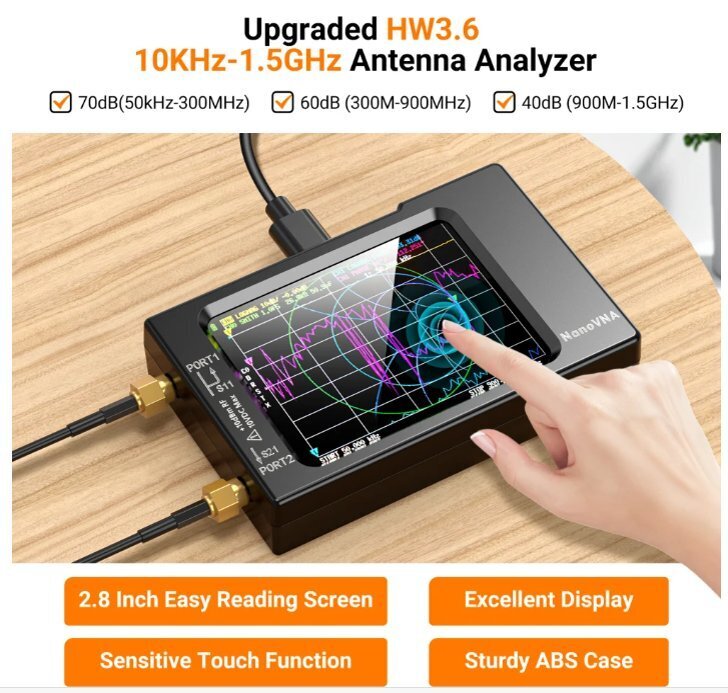

- Діапазон вимірювання: 70 дБ (50 кГц – 300 МГц), 50 дБ (300 МГц – 600 МГц), 40 дБ (600 МГц – 900 МГц) (включити розширену прошивку)
- КСВ порту: < 1,1

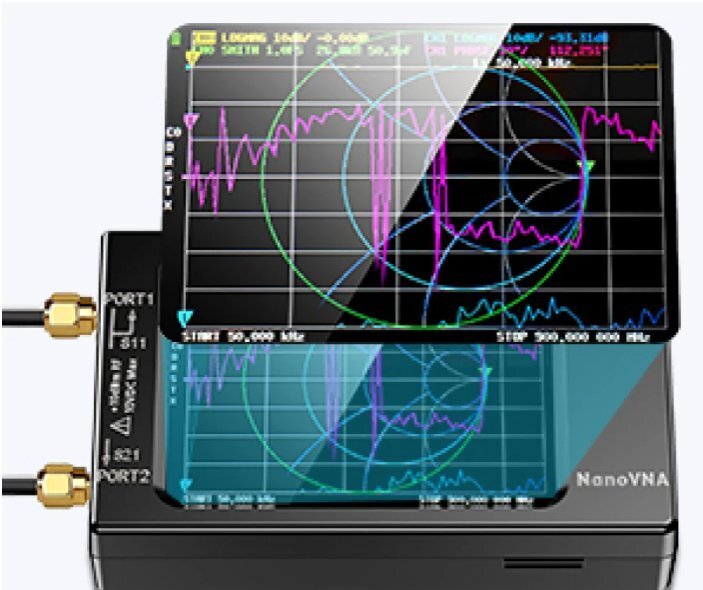

- Дисплей: 2,8 дюйми TFT (320x240)

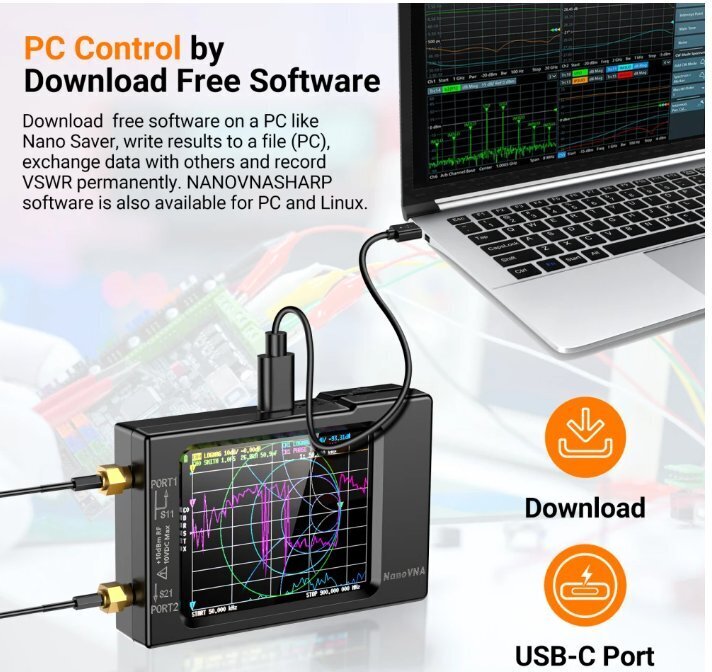

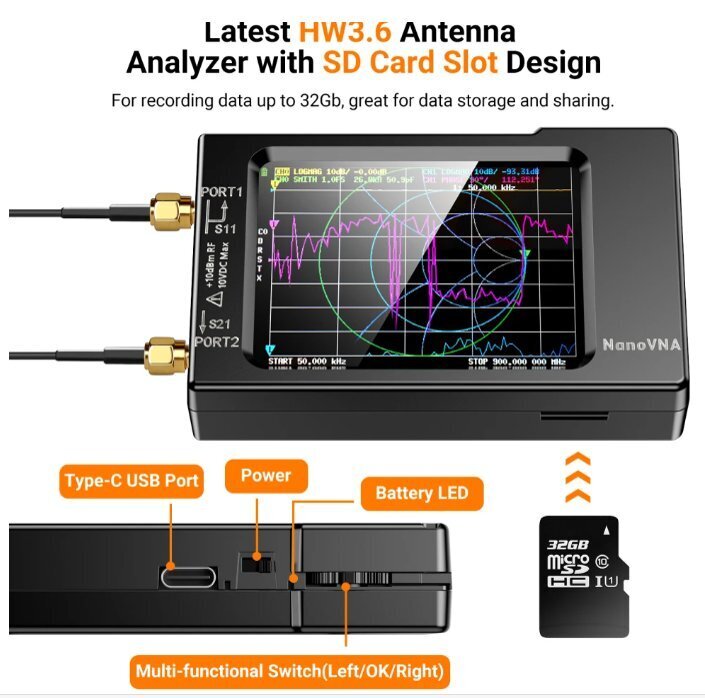

- інтерфейс USB: USB Type-C; Режим зв'язку: CDC (послідовний)
- Джерело живлення: USB 5 В 120 мА, вбудований акумулятор 650 мАч, максимальний струм зарядки 0,8 А
- Кількість точок калібрування: 101 (фіксована)
- Кількість точок сканування: 101 (фіксована)
- Відстеження відображення: 4, маркування: 4, збереження налаштувань: 5
- Вимірювання параметрів S, коефіцієнта стоячої хвилі напруги, фази, затримки, діаграми Сміта тощо.

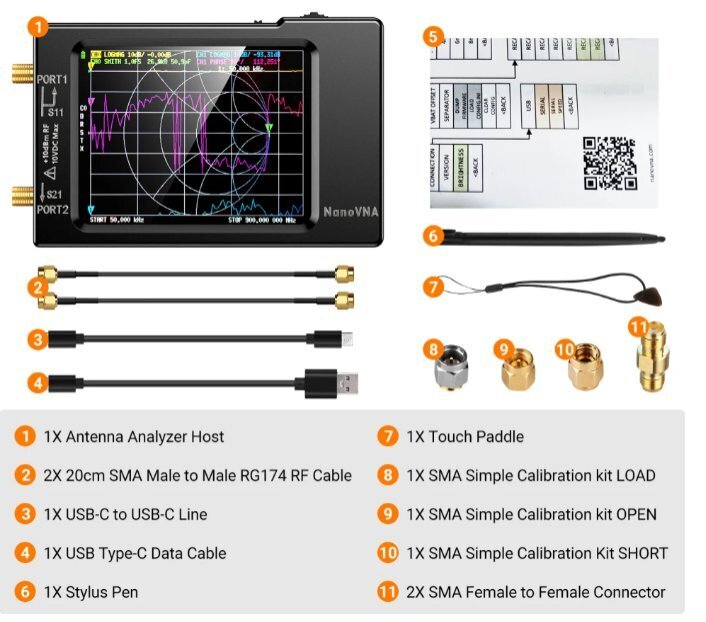

Комплектація:
1 х аналізатор спектру NanoVNA-Н 2.8"
2 х RF-кабель RG174 20 см з роз'ємами SMA-male
1 х SMA-female - SMA-female
1 х SMA набір для калібрування
1 х USB-кабель для передачі даних типу C
1 х кабель Type-c на Type-c
1 х ремінець
1 х стілус
1 х карта структури меню аналізатора
1 х упаковка (картонна коробка).
