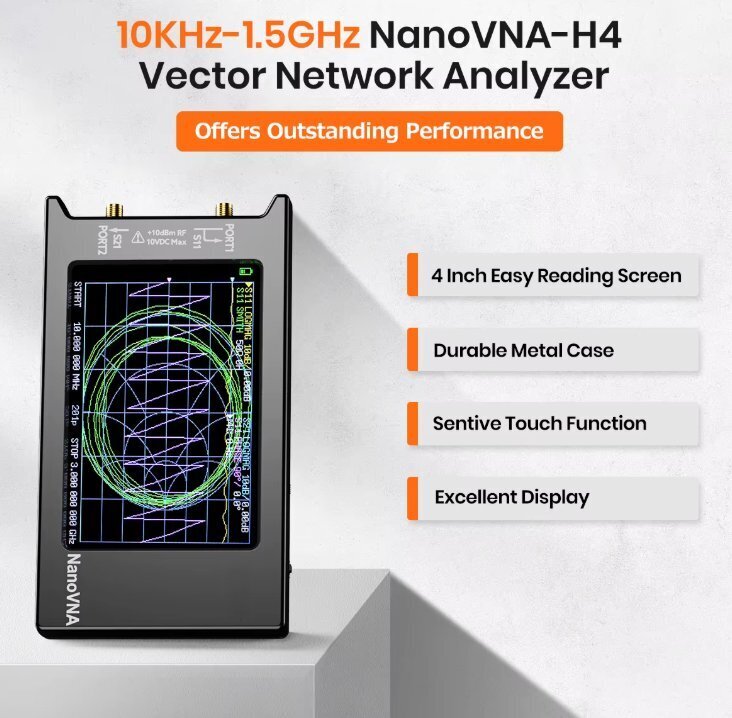

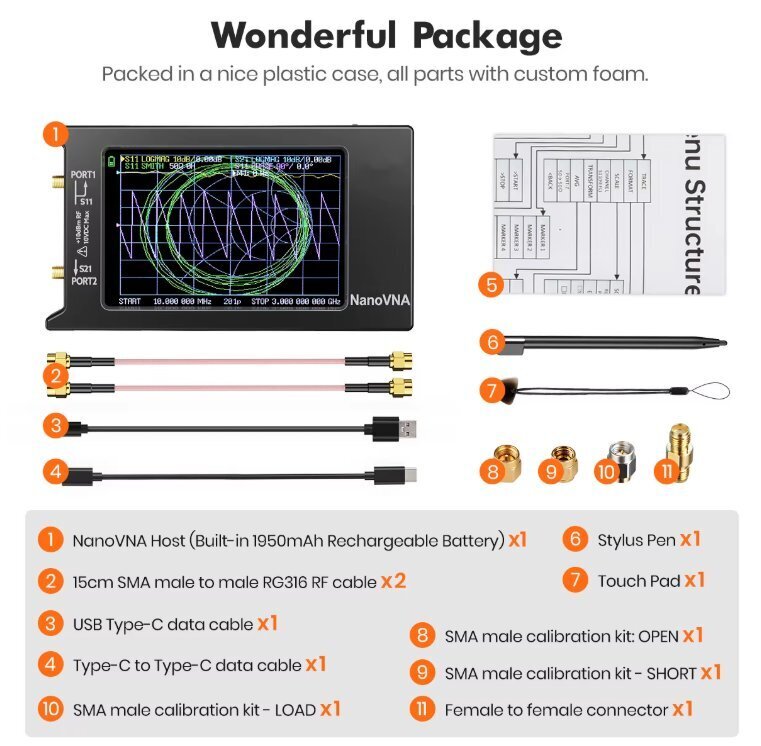

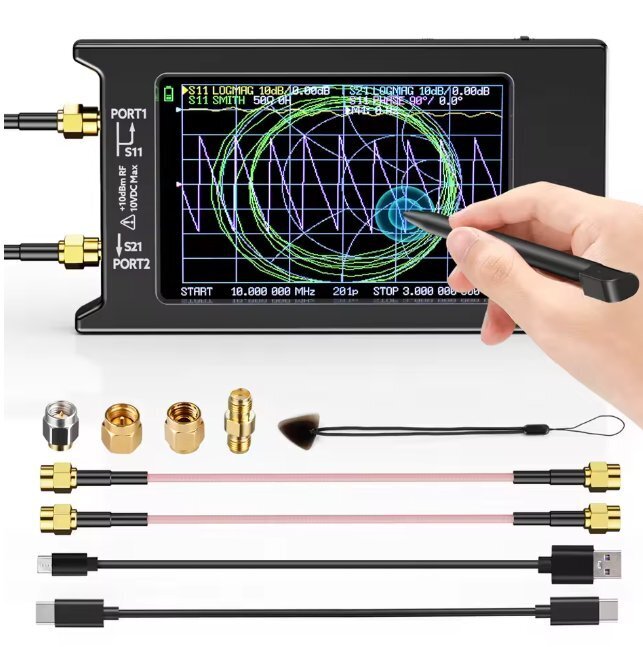

Аналізатор антенний ВЧ-ланцюгів векторний 10 кГц-1,5 ГГц NanoVNA-H4 4″ ZN401 (Ver 4.4), SD Card Slot

Аналізатор антенний ВЧ-ланцюгів векторний 10 кГц-1,5 ГГц NanoVNA-H4 4″ ZN401 (Ver 4.4), SD Card Slot.

Приклад калібрування:
https://www.youtube.com/watch?v=kO19E-_zRLU

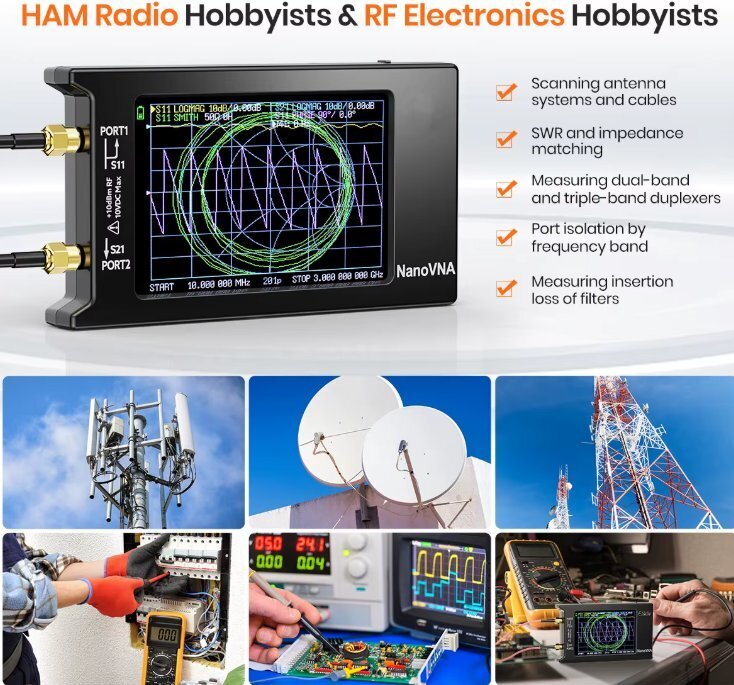

Nano VNA забезпечує ідеальні можливості вимірювання векторної мережі, мініатюрний та портативний, автономний з 4-дюймовим РК-дисплеєм, живленням від батареї 1950 мАг або USB.
Покращений алгоритм частоти може використовувати непарне гармонійне розширення si5351 підтримки частоти вимірювання до 1,5 ГГц.
Діапазон частот 50K-300 МГц прямого виходу si5351 забезпечує динаміку краще 70 дБ, розширений діапазон 300M-900 МГц забезпечує динаміку краще 60 дБ, а діапазон 900M-1,5 ГГц - динаміку краще 40 дБ.
Основна функція стандартного прошивки використовується для вимірювання характеристик антени. Метод TX/RX дозволяє вимірювати повні параметри S11 та S21. Якщо вам потрібно отримати S12 та S22, вам потрібно вручну замінити проводку порту трансівера/
Використовуючи програмне забезпечення для ПК NanoVNASaver, він може підключатися до NanoVNA і витягувати дані для відображення на комп'ютері, а також для збереження файлів Touchstone.
Металевий екран призначений для зменшення зовнішніх перешкод та підвищення точності вимірів.

Характеристики:
Частота виміру: 10 кГц -1,5 ГГц
Версія HW: 4.4
Вихід RF: 0 дБм (±2 дБм)

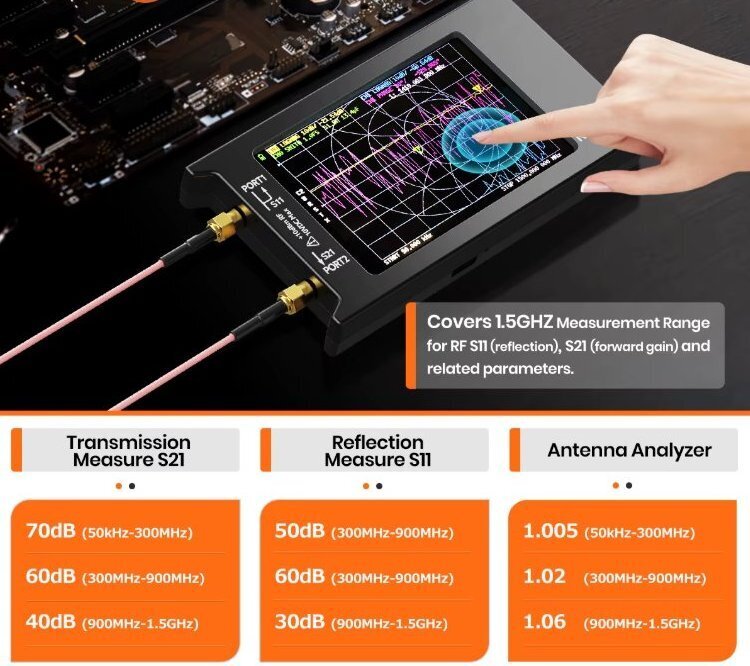

Діапазон вимірювань: 70 дБ (50 кГц – 300 МГц), 60 дБ (300 МГц – 900 МГц), 40 дБ (0,9 ГГц – 1,5 ГГц);
З використанням гармонійного виміру можуть виникнути помилки, викликані нелінійним перетворенням основний хвилі.
КСВ порту: < 1,1

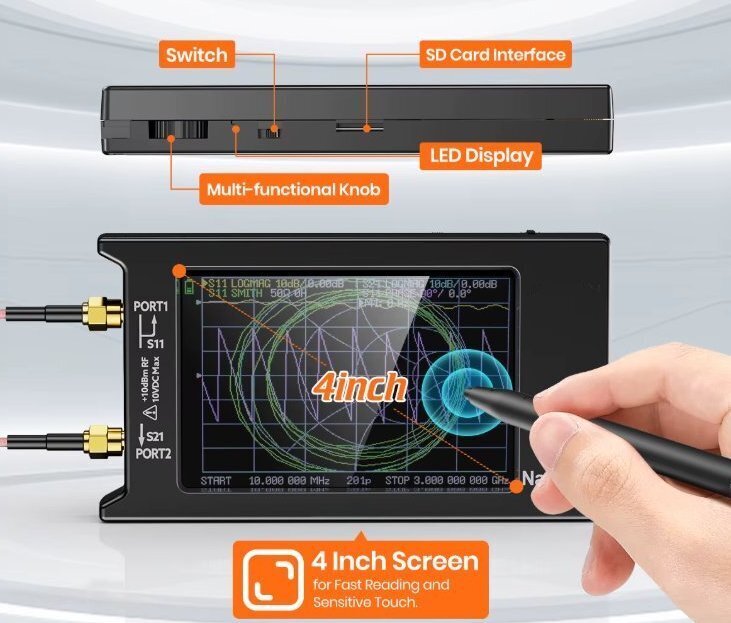

Дисплей: 3,95 дюйми TFT (320 x 480)
Інтерфейс USB: USB тип C, режим зв'язку: CDC (послідовний)
Живлення: USB 5 В 200 мА, вбудований акумулятор 1950 мАг, максимальний струм зарядки 1 А
Кількість точок сканування: 101 (фіксована)
Відстеження відображення: 4, маркування: 4, збереження налаштувань: 5
Допуск частоти: <2,5 ppm
Стабільність частоти: <0,5 ppm
Корпус ABS: 75 мм х 133 мм х 18 мм (без виступів).
