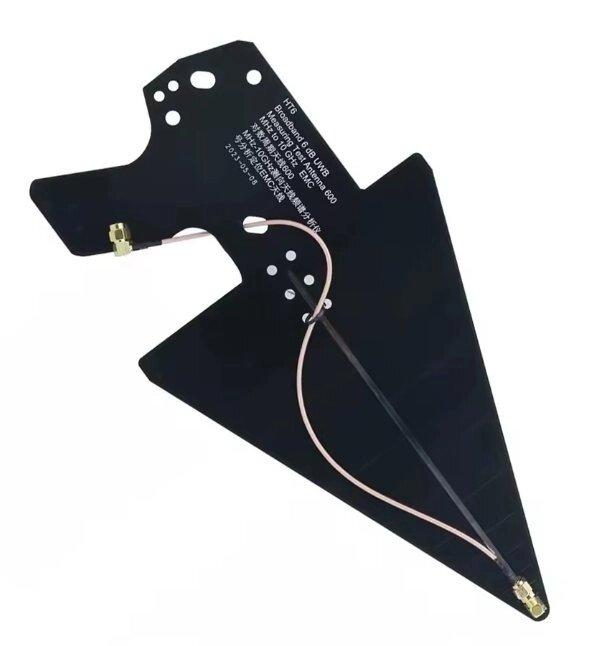

Антена UWB 600MHz-10GHz 6dBi, вимірювальна антена EMC, логоперіодична

Антена UWB 600MHz-10GHz 6dBi, вимірювальна антена EMC, логоперіодична.

Спрямована логоперіодична вимірювальна антена з коефіцієнтом посилення до 6 дБ. Призначена для виконання радіочастотних вимірювань (вимірювання напруженості поля та пікового (амплітудного) напряму джерел електромагнітного випромінювання).
Виготовлена ​​з використанням друкованої плати, що робить її компактною та портативною. Завдяки своїй сильній спрямованості вона ідеально підходить для зовнішньої радіопередачі/прийому. При використанні з аналізатором спектра утворює просту систему прогнозування електромагнітних перешкод, що охоплює діапазони частот, необхідних бездротових, цивільних, військових та автомобільних випробувань. Частотний діапазон антени тягнеться до 10 ГГц і охоплює GSM, LTE, WIFI, GPS, радар та інші радіосигнали.
Широкий робочий діапазон антени дозволяє вимірювати рівні сигналів для всіх поширених технологій та стандартів, включаючи
2G (EDGE, GPRS на GSM 900, GSM 1800)
3G (UMTS 900, UMTS 2100)
4G (LTE 800, LTE 1800, LTE 2600), YOTA
WI-FI 2400 (IEEE 802.11 b, g, n)
Антена має регульований коефіцієнт посилення діапазоні робочих частот.

Особливості:
-Простота у використанні: простий дизайн і тонка майстерність роблять цю антену простою в установці та експлуатації.
-Міцна: виготовлена ​​з матеріалу друкованої плати антена міцна, зносостійка та придатна для тривалого використання.
-Продуктивність: антена друкованої плати забезпечує спрямоване посилення в діапазоні від 1 до 6 дБі в діапазоні від 600 МГц до 10 ГГц.
-Широке застосування: антену можна використовувати для аналізу спектру, позиціонування, широкосмугових вимірювань, пеленгації та багато іншого.
-Практична: маючи КСВ менше 2,2 від 600 МГц до 10 000 МГц, відповідає високим вимогам до напруженості поля для випробувань ЕМС.

Специфікація:
Ім'я: логоперіодична антена
Модель: HT6
Діапазон частот: 600 МГц – 10 ГГц
Посилення: 6 дБі
КСХ: < 2,2
Імпеданс: 50 Ом
Радіочастотний роз'єм: SMA-female (гніздо)
Вага: 150 грам
Розміри: 34,5*18,3*0,15 см

Застосування:
Приймальна антена
Передавальна антена
Бездротове тестування
Вимірювання щільності потоку енергії антени EMI
Екологічний аналіз
Наведення антени на базові станції для виявлення джерел сигналу чи перешкод
Аналіз параметрів продуктивності підсилювача та повторювача
Створення електромагнітних полів заданої густини
Вимірювання параметрів різних типів антен
Вимірювання параметрів електромагнітної сумісності радіоелектронної апаратури
Моніторинг електромагнітного середовища
Напрямок джерел електромагнітного випромінювання.
