Двонаправлений підсилювач потужності RF 2.4G 2W GSM2624, LNA посилення 32dB, 5V, надлегкий для дронів, Dykbcells

Двонаправлений підсилювач потужності RF 2.4G 2W GSM2624, LNA посилення 32dB, 5V, Dykbcells.

Перш ніж підключити живлення - звичайним тестером поміряйте змінну напругу між мінусом/корпусом підсилювача і мінусом джерела живлення.
Не повинно бути напруги. Якщо ж є наприклад 70 В, то спочатку потрібно розібратися із заземленням і антен, і блоку живлення. Інакше підсилювач згорить.

Посилання на документи:
https://drive.google.com/file/d/1i2pQNmgzYVjoSHd6s8on4tqibfo7aUag/view?usp=sharing

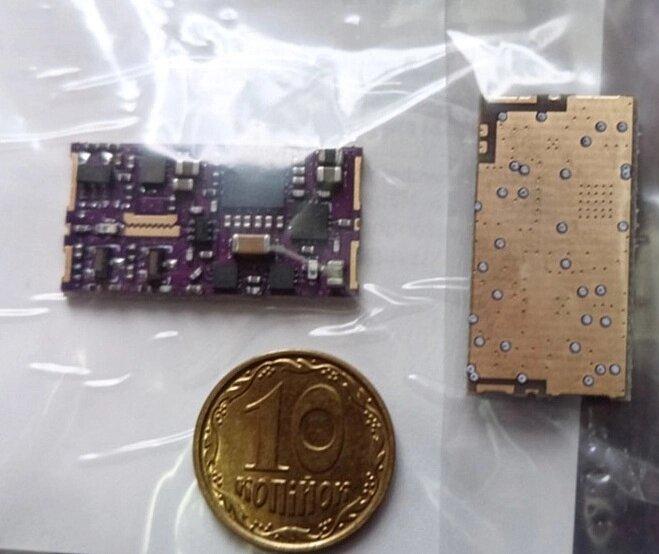

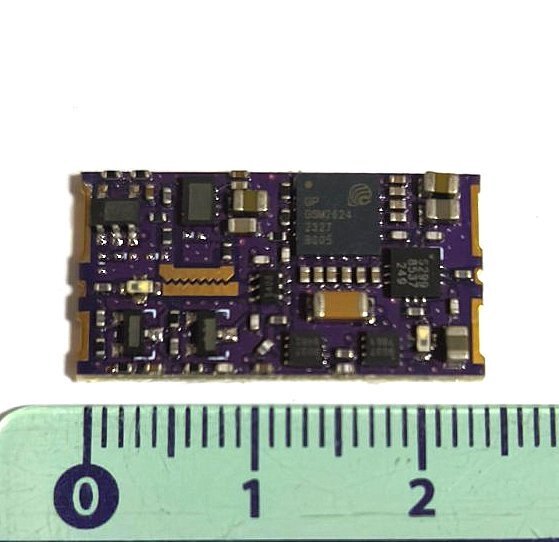

Цей двонаправлений підсилювач спеціально розроблений для всіх видів програм у діапазоні 2.4G. Його розмір лише 13*24.5 мм.
Універсальність живлення 5 В, автоматичне перемикання приймача, відсутність зовнішнього управління, високий коефіцієнт посилення, велика потужність, хороша лінійність, простота використання, тому широкий спектр сценаріїв застосування. Наприклад, маршрутизатор WiFi, ZigBee, бездротова мережна карта, модель дистанційного керування, MIMO та інші посилення сигналу в діапазоні 2.4G, розширення діапазону.
Вбудований подвійний фільтр для ефективного придушення перешкод, індикатори VDET, TX, RX, легко контролювати робочий стан. Вхідний сигнал вибірки спрямованого відгалужувача мікросмужкової лінії, висока ефективність.

Параметри:
Напруга живлення: 5 В (макс. 5,5 В)
Рівень перемикання: 16 дБм
Посилення PA: 23 дБ
Посилення LNA: 32 дБ
Вихід PA 30 дБм, живлення: 5 0,76 А
Коли вихід LNA становить 0 дБм, живлення: 5 0,22 А
Коли вихідна потужність складає 24 дБм, ACPR нижче -50 DBC
Точка стиснення PA3dB: 33 дБм
Максимальна вхідна потужність RF PA: 20 дБм.
