980 ₴
Антена уцінена!
На заводі виробника не виконано технологічну перемичку-місток між сторонами логоперіодичної антени на друкованій платі у вказаному на фото місці.
Щоб отримати добре працює антену необхідно просвердлити отвір діаметром 1-1.2 мм і через нього замкнути сторони перемичкою (паяти з двох сторін).

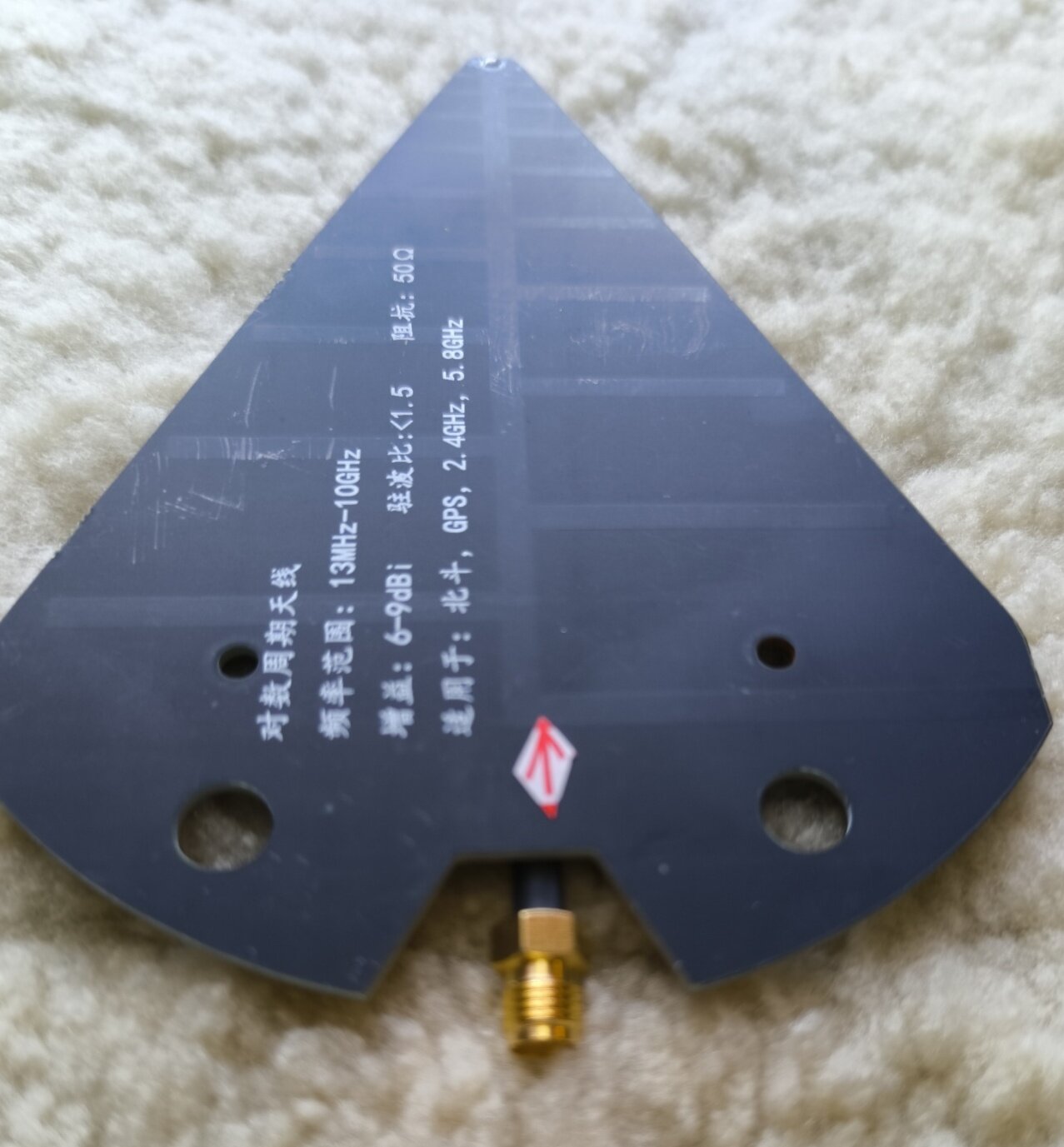

На фото вказано місце де з'єднувати.

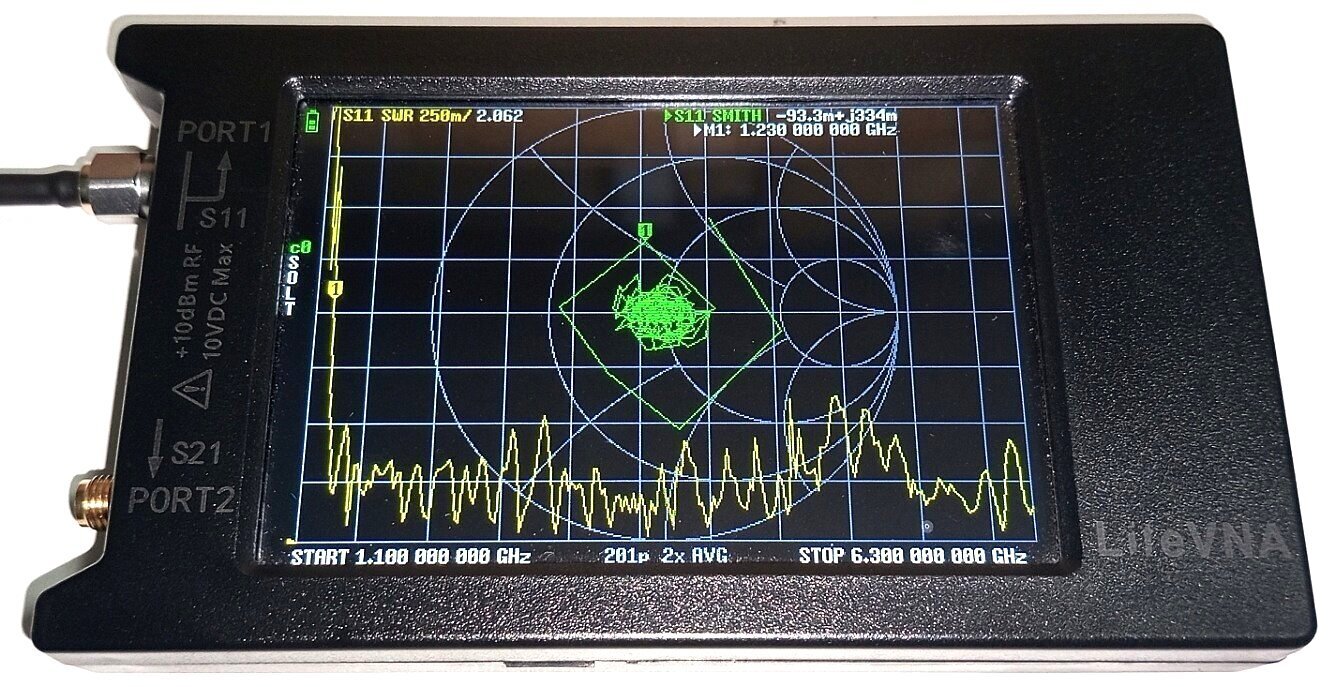

Графік КСХ із перемичкою:

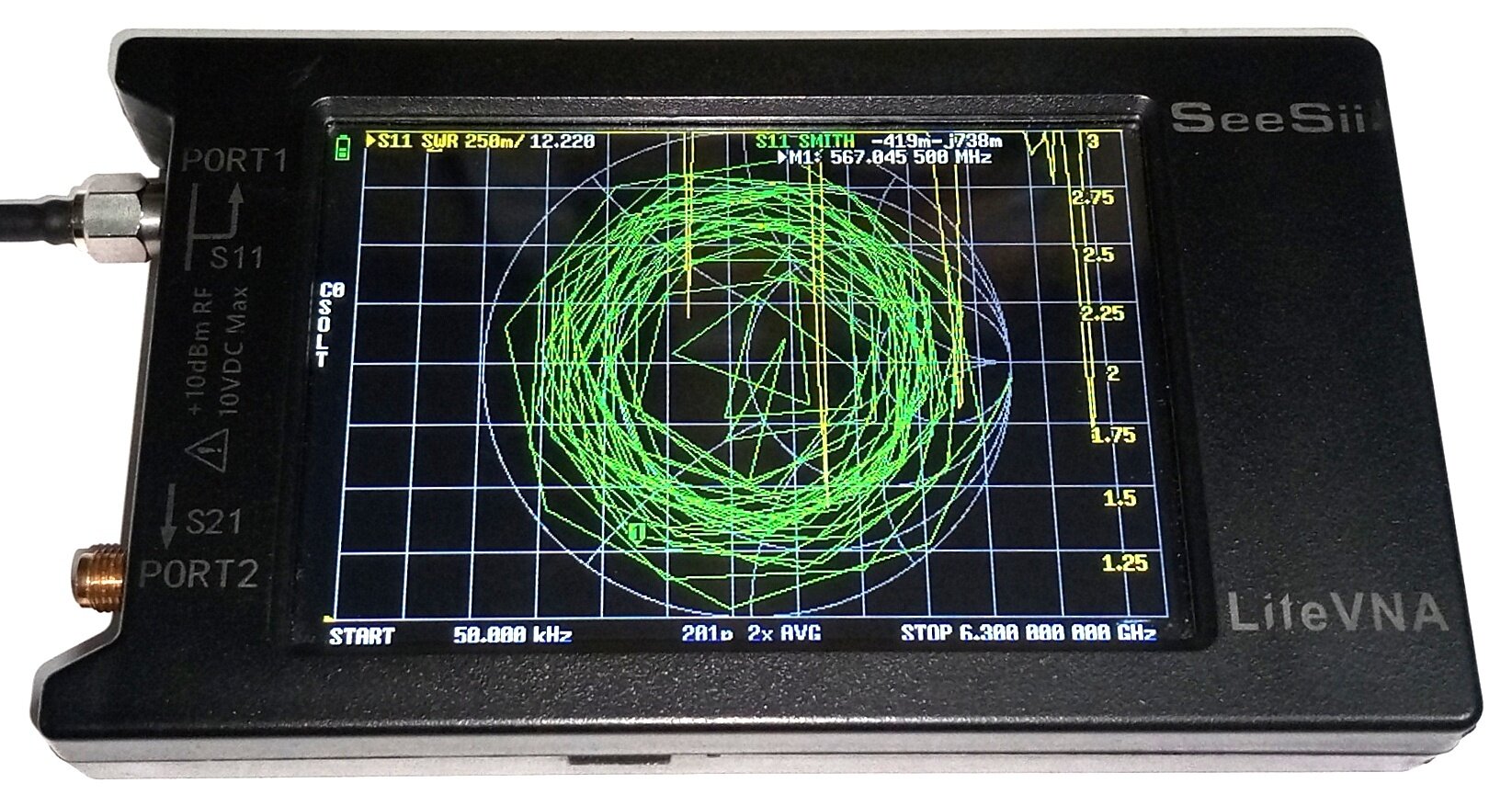

Графік КСХ без перемички:

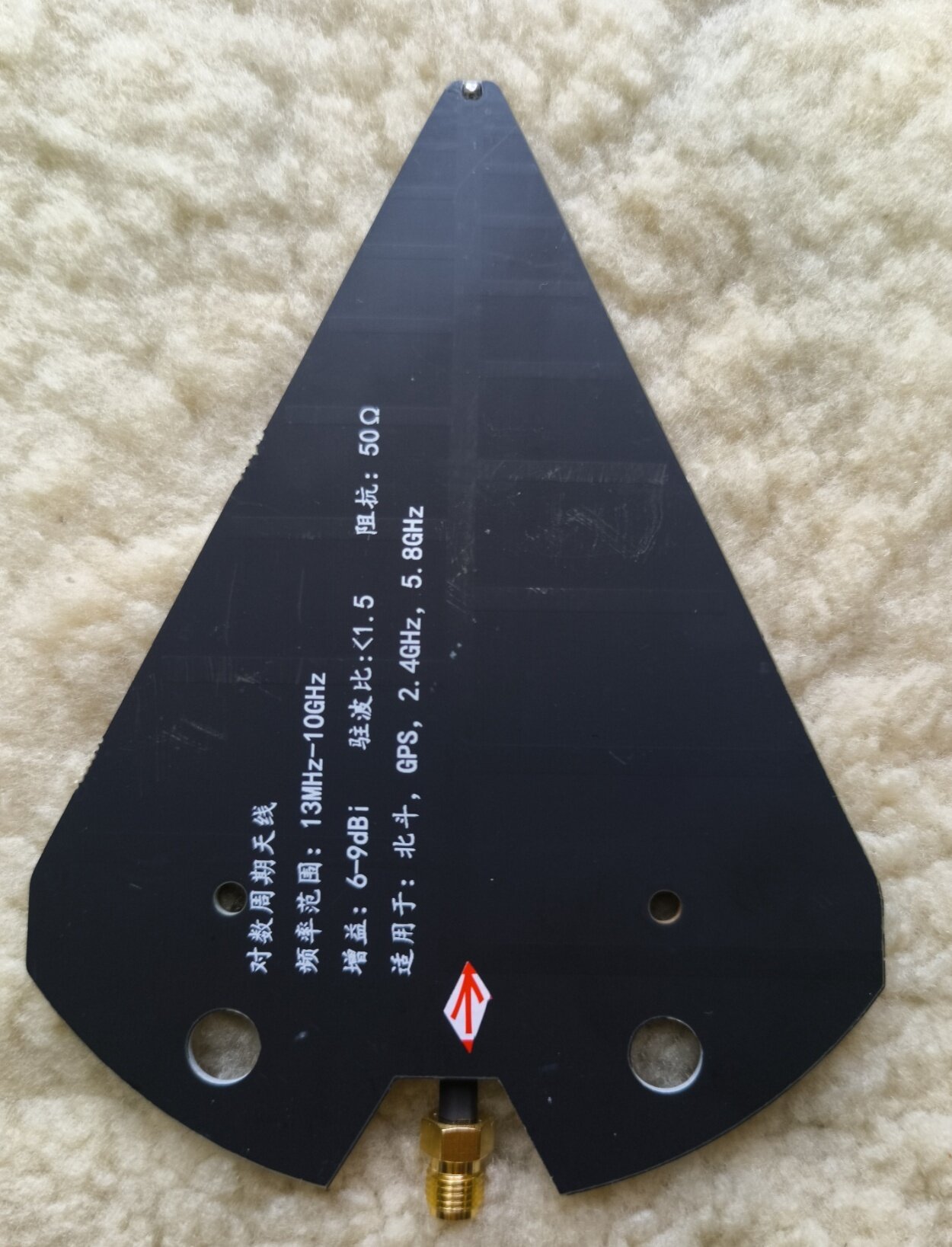

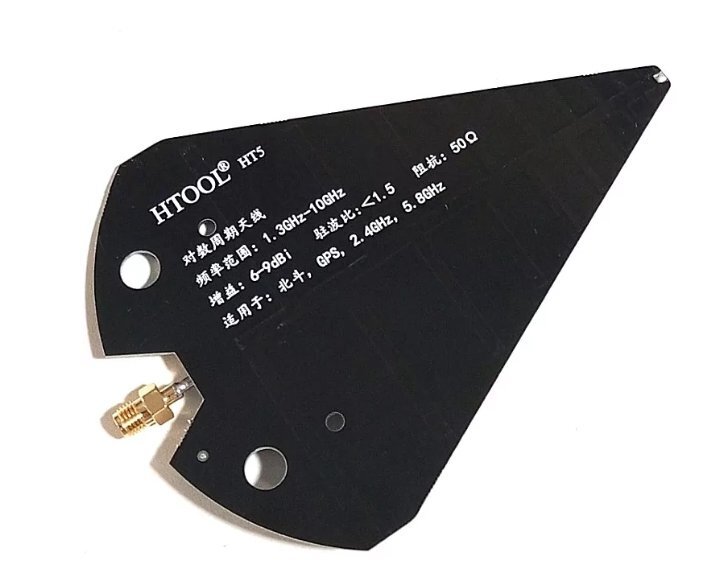

Фото інших аналогічних антен з перемичками (для прикладу):
1.
2. Топологія друкованої плати цієї антени з перемичкою біля великого отвору ІНША. Там металева смуга із двох сторін плати. Тому перемичка у іншому місці.

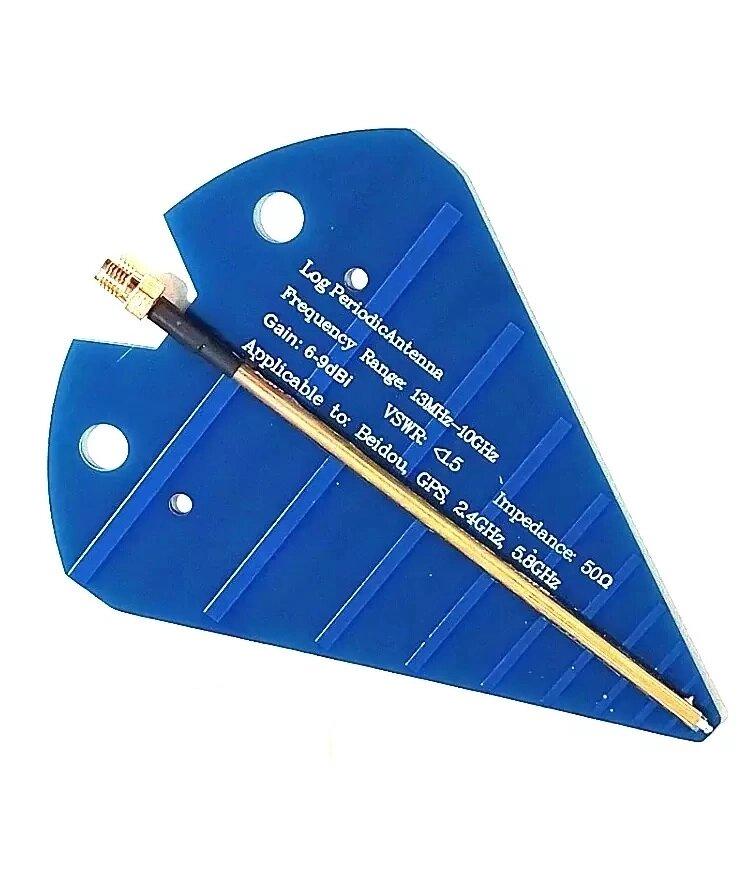

Характеристики антени:
Діапазон робочих частот: 13 МГц -10 ГГц
КСВ: менше 1.5
Посилення: 6-9 дБі
Максимальна потужність, що підводиться: до 30 Вт
Імпеданс: 50 Ом
Матеріал: ABS
Роз'єм на антені: SMA-female (гніздо)
Колір: синій.
У комплект входить:
1 х антена UWB.
| Основні | |
|---|---|
| Виробник | Aneng |
| Країна виробник | Китай |
| Користувальницькі характеристики | |
| Вид | для бездротових мереж |
| Стан | новий |
| Тип | логопериодические |
