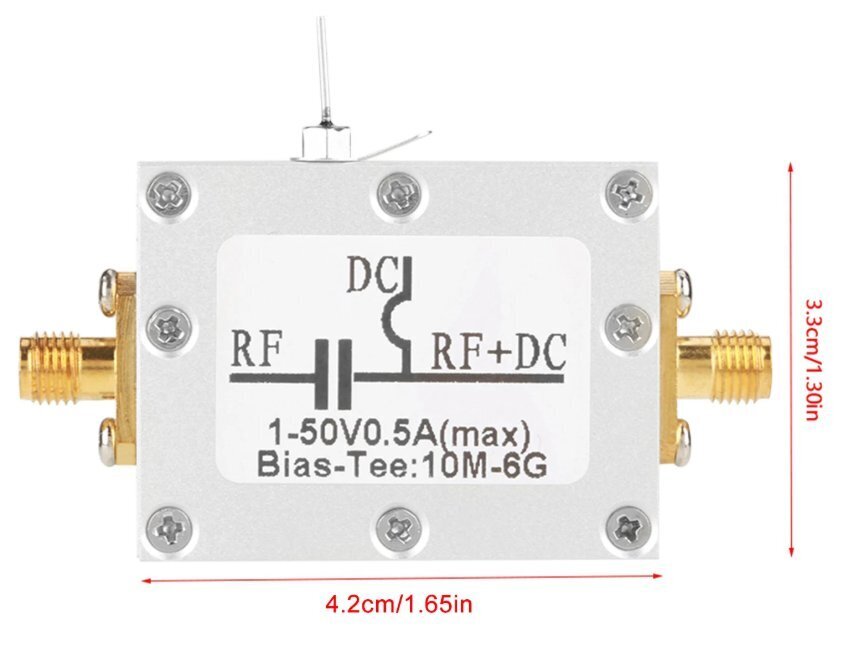

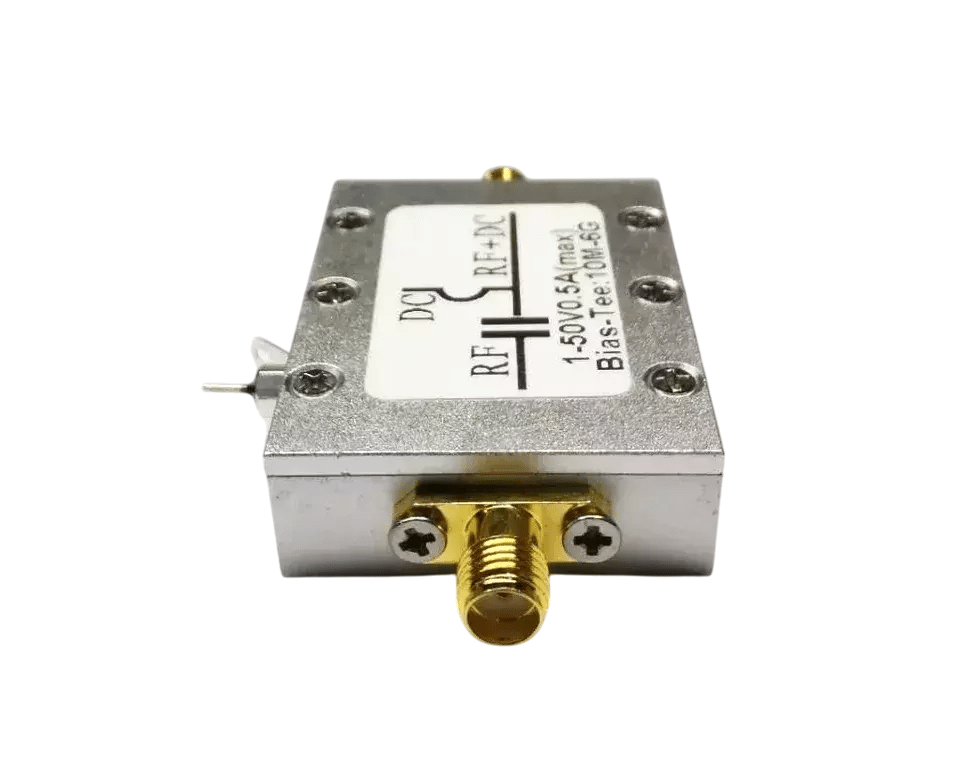

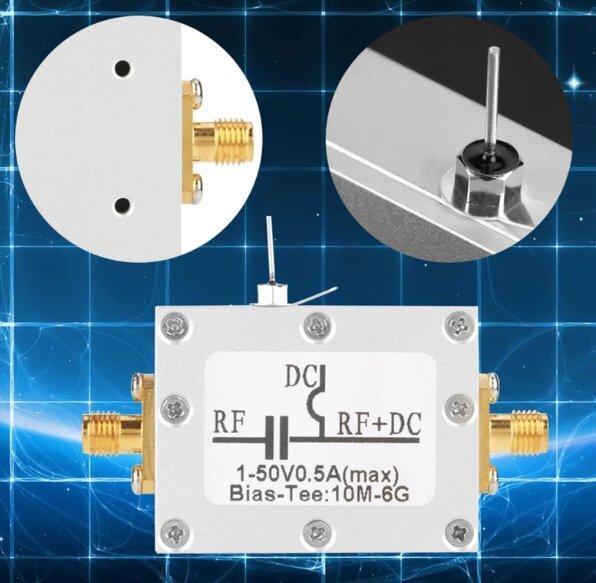

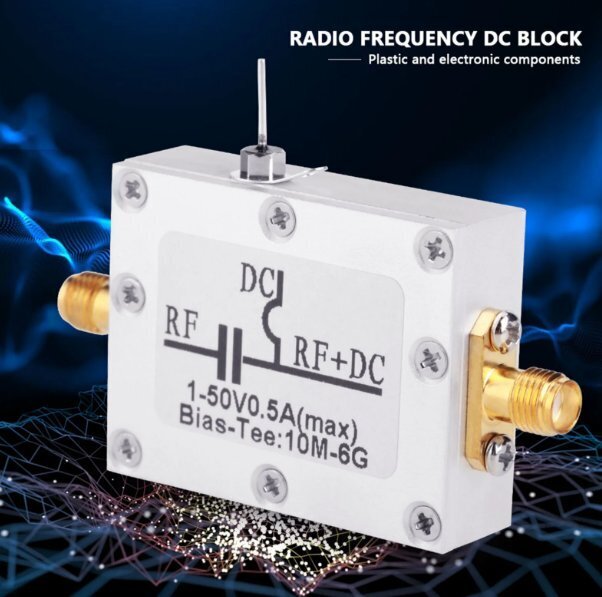

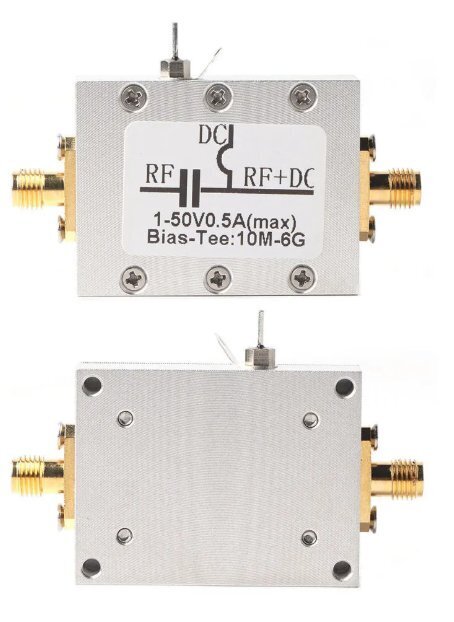

Модуль поділу живлення RF Bias Tee 10-6000 MHz, DC 1-50V, в корпусі

Модуль поділу живлення RF Bias Tee 10-6000 MHz, DC 1-50V, в корпусі.

Особливості:
* Biastee складається з надширокосмугових та майже ідеалізованих високочастотних котушок індуктивності та конденсаторів.
* Конденсатор блокування постійного струму: блокування постійного струму для запобігання витоку напруги постійного струму в наступні ланцюги.
* Високочастотний індуктор: ізолює інформацію змінного струму, щоб запобігти витоку високочастотних сигналів в енергосистему.
* Відмінна якість виготовлення та відмінна продуктивність.
* Довговічність.

Технічні характеристики:
Діапазон частот: 10-6000 МГц
Втрата, що вноситься: <1,2 дБ
Робоча напруга: 1-50 В постійного струму
Максимальний робочий струм: <0,5 А
ВЧ-роз'єм: SMA-male (зовнішній гвинт, внутрішній отвір)
Опір системи: 50 Ом

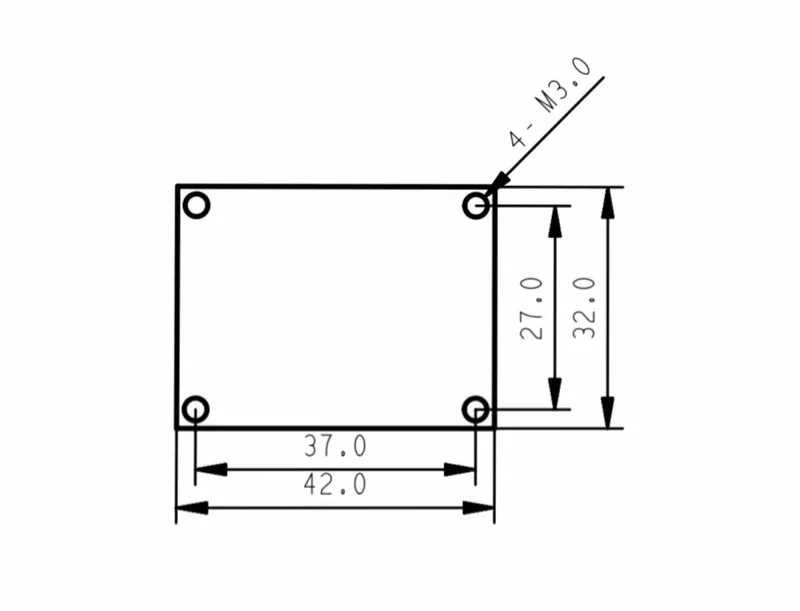

Розміри: 32х42 мм
Матеріал: електричні компоненти
Постійний струм: зовнішнє джерело живлення постійного струму.

У комплект входить:
1х модуль поділу живлення RF Bias Tee 10-6000MHz.

Як подати живлення на малошумливий підсилювач (МШУ) нагорі щогли??

Отже, ваша антена стоїть високо на щоглі. LNA підсилювач Обов'язково підключайте якомога ближче до антени. Для того, щоб подати живлення, використовуйте модулі поділу живлення RF Bias Tee. Ці модулі підключаються ТІЛЬКИ у парі. Тобто вам потрібні два такі модулі.
Нижче дивіться схему підключення:

Більше інформації дивіться тут:
https://www.onesdr.com/2020/01/19/what-is-a-bias-tee/
