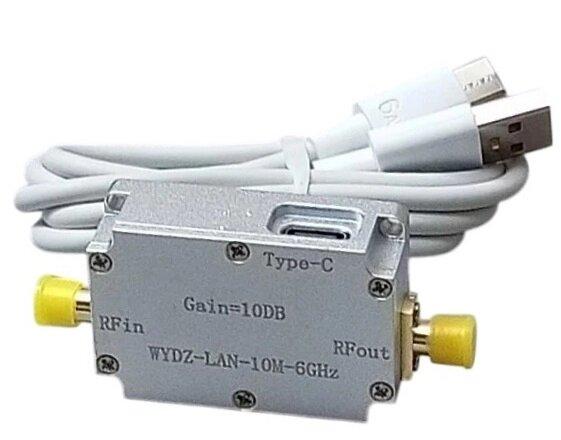

Підсилювач радіосигналів 10 МГц-6 ГГц 10 dB, тип-С 6G-2W ЧПУ атенюатор

Підсилювач радіосигналів 10 МГц-6 ГГц 10 dB, тип-С 6G-2W ЧПУ атенюатор.

Застосування:
1. Приймач чи підсилювач, посилення сигналу проміжної частоти, коригування.
2. Стільникова інфраструктура.
3. Мікрохвильовий радіозв'язок та термінал з дуже малою апертурою (VSAT).
4. Випробувальне обладнання та датчики.
5. Проміжна частота (IF) та радіочастота (RF).

Характеристики:
1. Джерело живлення: лінія TYPE-C;
2. Діапазон частот модуля: 10-6 ГГц;
3. Діапазон згасання: 0-31,5 дБ (див. фактичні виміряні значення).
крива для різних частот);
4. Втрати, що вносяться: (див. виміряну криву для різних частот);
5. Розміри: 4,5 * 3 * 1,4 см (без виступаючих SMA роз'ємів), Вага: 66 грам (підсилювач + кабель TYPE-C);
6. Струм: <80 мА;
7. P1дБ = 33 дБм при 1 ГГц (2 Вт);
8. Мінімальний крок: 0,5 дБ;
9. Вихідний інтерфейс: гніздо SMA, вхідний та вихідний опір:
50 Ом;
10. Комплектація: підсилювач у корпусі з алюмінієвого сплаву + TYPE-С кабель;
11. Режим управління: USB до послідовного порту, чіп CH340,
швидкість передачі: 9600 біт/с;

(1) Надішліть команду коефіцієнта згасання: змініть згасання.
коефіцієнт
Формат: att-xx.x.

(2) Сигнал значення відгуку:
ATT ОК.

Виміряна крива параметра S
1. S-подібна крива при налаштуванні згасання 0 дБ

2. S-подібна крива при налаштуванні згасання 5 дБ

3. S-подібна крива при налаштуванні згасання 10 дБ

4. S-подібна крива при налаштуванні згасання 20 дБ

5. S крива при налаштуванні згасання 30 дБ
