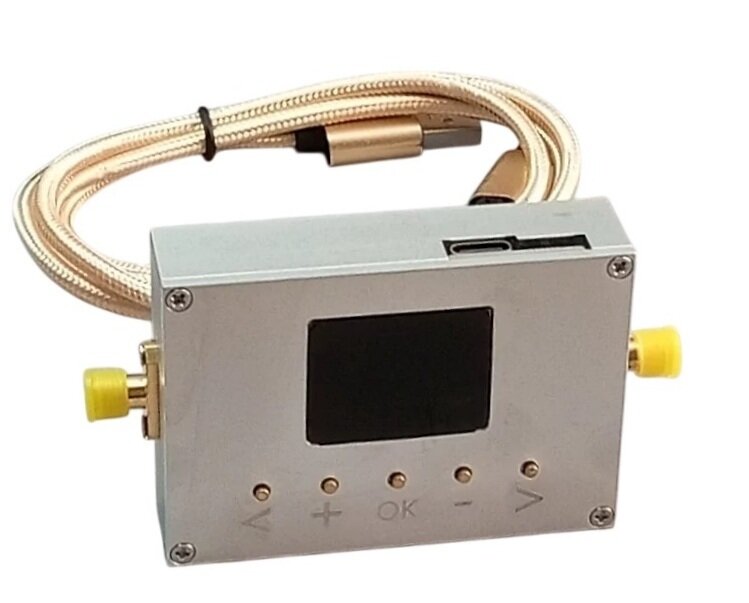

Вимірювач потужності 100K-10GHz V2.0 OLED-дисплей 0.96" 128х64

Вимірювач потужності 100K-10GHz V2.0 OLED-дисплей 0.96" 128х64.

Опис:
Це високопродуктивний портативний радіочастотний вимірник потужності.
Оснащений 0,96-дюймовим OLED-дисплеєм з роздільною здатністю 128×64 пікселів.
Живлення 5 і може заряджатися через мікро-USB.
Компактний розмір, простота застосування, стабільна робота.
Висока точність, встановлений зсув, широкий динамічний діапазон і швидка швидкість вимірювання.
Працюючи з нашим програмним забезпеченням, користувачі можуть налаштувати вимірювач потужності на стороні ПК та здійснити запис даних (з відображенням кривої) та спрощує обмін даними.

Завантажте програмне забезпечення та інструкції для хост-комп'ютера:
https://pan.baidu.com/s/1dF6dHo1  Пароль: 18bp

Дивитись відео:
https://pan.baidu.com/s/1806w9PlDbSoVgCBy06oGew  Пароль: iwu3

Параметри:
Діапазон частот: 100K-10GHz
Діапазон потужності: -75 ~ +15 dBm
Роздільна здатність: 0,1 dBm
Точність: < ± 1 dBm
Динамічний діапазон: 60 dB
Роз'єми на пристрої: SMA-female (гніздо)
Дисплей: 0,96" OLED
Роздільна здатність: 128x64 пікселів
Робоча напруга: 5 В постійного струму (живлення від micro-USB)
Робочий струм: <50 мА
Зарядний струм: 500 мА
Налаштування та керування: за допомогою кнопок або хост PC
Принцип виміру:
-режим 1: виявлення широкосмугового зв'язку RMS
-Режим 2: виявлення піків. Може виявити пакетний сигнал дистанційного керування.
Оболонка: екранований корпус з ЧПУ

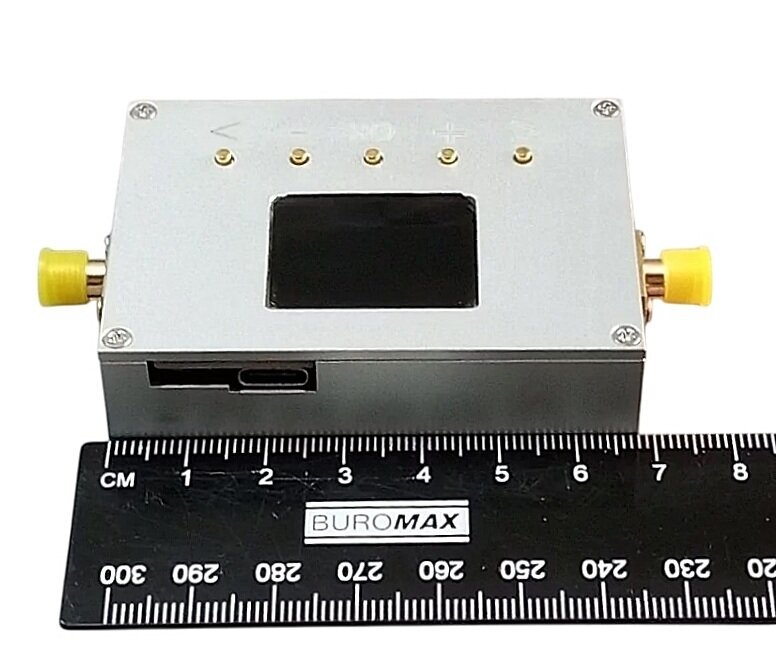

Розміри (ДхШхВ): 6.8х4.8х18 см (без урахування sma роз'ємів).

Застосування:
- калібрування радіочастотних приладів
- Виявлення та обслуговування радіочастотного обладнання
- Вимірювання коефіцієнта стоячої хвилі ВЧ ланцюга (додано
місток зворотного зв'язку)
- Вимірювання зворотних втрат у радіочастотному ланцюзі
- Виявлення перешкод між бездротовим зв'язком обладнання
- RSSI (індикація рівня сигналу, що приймається) та визначення рівня потужності передачі
- Оцінка ефективності ступінчастих атенюаторів
- Вимірювання посилення підсилювача та згасання в мережі
- Вимірювання прямої та відбитої потужності в спрямованому напрямку
- Вимірювання потужності сигналів GSM із використанням модуляції GMSK.

дБ - чиста одиниця виміру:
Для потужності дБ = 10 * lg (A / B).
Для напруги чи струму дБ = 20*lg(A/B).
дБм визначає мілліват (мілліватт). 0 дБм = 1 МВт;
dBw визначає ват. 0 дБвт = 10lg1 w = 10lg1000 мВт = 30 дБм.
За замовчуванням дБ завжди визначає одиницю потужності, яка
розраховано як 10лг. Звичайно, у деяких випадках сигнал
Сила (амплітуда) може використовуватися для опису роботи та потужності.
У цьому випадку як лічильник використовуйте 20lg. Це стосується обох
поле управління та поле обробки сигналів. Наприклад, іноді можна побачити вираз дБмВ.

Інструкція:
1. Джерело живлення: Підключіть джерело живлення (джерело сигналу,
комп'ютер, зовнішній акумулятор і т.д. д.) через мікро-USB.
2. Вимикач живлення: він знаходиться поруч із портом USB. Поверніть перемикач
вліво, щоб увімкнути його, і поверніть його вправо, щоб вимкнути
3. Вхід: RF-сигнал підключається через інтерфейс SMA1.
SMA2 – це вихідна напруга виявлення для клієнтів.
вторинне розвиток.
4. Після увімкнення натисніть кнопку «S3» (OK) для підтвердження.
ініціалізувати вимірник потужності.
5. Натисніть S1, щоб змінити положення курсору (перемістити ліворуч).
Натисніть S5, щоб змінити положення курсору (перемістити праворуч)
Натисніть S2, щоб змінити ці позиції курсору (плюс).
Натисніть S4, щоб змінити позицію курсора (мінус).
Після входу в систему курсор вказує на обрану цифру.
У цей час клавіші вгору та вниз можуть змінити значення вибраної цифри.
Коли курсор знаходиться на останній (або першій) позиції вибраного елемента, натисніть праву кнопку (або ліву), щоб переключити вибраний елемент.
Коли настройки встановлено, натисніть середню кнопку «S3» (ОК), щоб
зробити налаштування ефективними.

Примітка:
- Детальніша інформація про те, як підключити вимірювач потужності до комп'ютера.
та програмне забезпечення хост-комп'ютера, дивіться інструкції, згадані вище.
- Зміщення: забезпечує два типи зсувів: «позитивне» та «позитивне».
"Негативний".
Ось три типові ситуації, які вимагають встановлені усунення:
1. Сигнал надто сильний. Додайте атенюатор (не входить у комплект) між вашим джерелом сигналу та вимірювачем потужності. Зміщення встановлено на значення загасання вашого атенюатора та знак "позитивний".
2. Сигнал занадто слабкий. Додайте підсилювач (не входить у комплект) між джерелом сигналу і вимірювачем потужності. Зміщення встановлено коефіцієнт посилення підсилювача, знак «негативний».
3. Сигнал має втрату (загасання) між вашим сигналом джерела та вимірювачем потужності. Зміщення встановлено на значення загасання сигналу та знак "позитивний".

Вимірювач потужності 100K-10GHz V2.0 – це високотехнологічний пристрій, призначений для точного вимірювання потужності сигналів в діапазоні частот від 100 кГц до 10 ГГц. Цей вимірювач стане незамінним помічником для фахівців в області радіотехніки, телекомунікацій та електроніки. Прилад оснащений OLED-дисплеєм розміром 0.96 дюйма з роздільною здатністю 128х64 пікселі, що забезпечує чітке та контрастне зображення, завдяки чому користувач може легко зчитувати дані навіть в умовах поганого освітлення.

Однією з ключових особливостей даного вимірювача є його компактний та переносний дизайн. Це дозволяє використовувати пристрій у польових умовах та на виїзних обстеженнях. Вимірювач потужності має простий і інтуїтивно зрозумілий інтерфейс, що робить його доступним для використання як професіоналами, так і початківцями. Прилад підтримує різні одиниці вимірювання, що дозволяє адаптувати його під конкретні потреби користувача.

Вимірювач потужності 100K-10GHz V2.0 також відрізняється високою точністю вимірювань, що робить його ідеальним для лабораторних досліджень та тестування електронних пристроїв. Завдяки широкому діапазону частот, він підходить для роботи з різними типами сигналів, включаючи аналогові та цифрові. Прилад оснащений функцією автоматичного вимкнення, що дозволяє економити заряд батареї та продовжує термін служби пристрою.

Купуючи вимірювач потужності 100K-10GHz V2.0, ви отримуєте надійний та точний інструмент, який стане важливим доповненням до вашого арсеналу вимірювальної техніки. Цей пристрій підходить для використання в лабораторіях, на виробництві, а також для проведення польових досліджень. Не втрачайте можливість підвищити ефективність вашої роботи з цим сучасним вимірювачем потужності!
