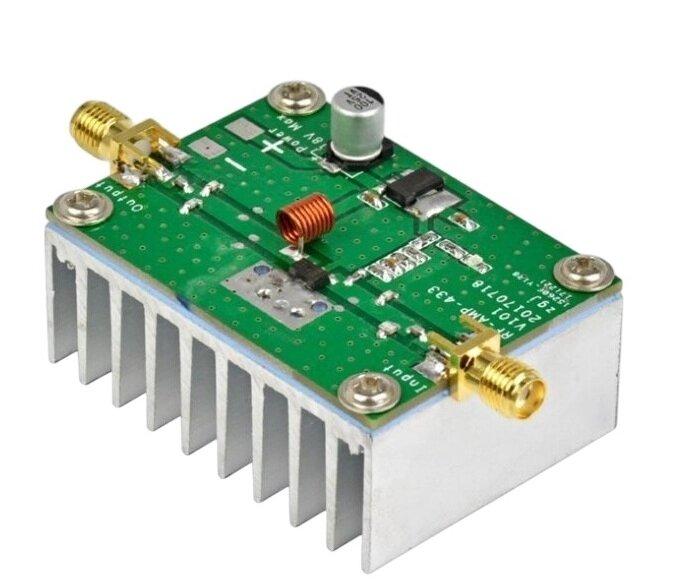

Підсилювач потужності 400-460 МГц 8 Вт AIYIMA RF-AMP

Підсилювач потужності 400-460 МГц 8 Вт AIYIMA RF-AMP.

Перш ніж підключити живлення - звичайним тестером поміряйте змінну напругу між мінусом/корпусом підсилювача і мінусом джерела живлення.
Не повинно бути напруги. Якщо ж є наприклад 70, то спочатку потрібно розібратися із заземленням і антен, і блоку живлення. Інакше підсилювач згорить.

Особливості та характеристики:
Підсилювач потужності може видавати 39,2 дБм (8,31 Вт) при максимальній частоті 433 МГц при напрузі 8 В, струм 1,56 А, ефективності 66,5%, що дуже підходить для двох літій-іонних батарей і може забезпечити таку велику потужність.
Висока потужність, висока ефективність, невеликий розмір, потужність 8 В, вихідна потужність 8,3 Вт.
Робоча частота: 400-460 МГц
Максимальна вихідна потужність (P1дБ):
-8,32 Вт (39,2 дБм) при 8 В 1,56 А ККД 66,6%
-6,76 Вт (38,3 дБм) за 7 В, 1,43 А, ККД 67,5 %
-5,12 Вт (37,1 дБм) за 6 В, 1,26 А. ККД 67,7%.
Живлення 8 В, вихідна потужність 39,2 дБм (8,3 Вт), ефективність 66,6%
Вхідна потужність: 20 ~ 23 дБм (0,1 ~ 0,2 Вт), може працювати менше 0,1 Вт, вихідна потужність збільшуватиметься в міру збільшення вхідної потужності і, нарешті, досягне точки максимальної потужності.
Робоча напруга: 5-8,4 В (живлення від літієвої батареї)
Робочий струм: 1,6 А (макс.)
Вхідний опір: 50 Ом
Вихідний опір: 50 Ом
Вхідні та вихідні клеми: гніздо SMA-female (отвір із зовнішнім різьбленням)
Розмір модуля: 4х5,5см (без виступів)

Застосування: розширений діапазон цифрової передачі, дистанційне керування, переговорний пристрій, навіть посилення потужності.

Примітка:
1. Оскільки він знаходиться в діапазоні частот УВЧ, існують певні вимоги до вхідних та вихідних кабелів, а вхід та вихід мають бути коаксіальними лініями з характеристичним опором 50 Ом. Якщо для підключення ви використовуєте звичайні дроти, це може не працювати належним чином, і можуть виникнути дивні явища, такі як низька вихідна потужність та самозбудження.
2. Через велику вихідну потужність не підключайте антену безпосередньо до вихідного порту підсилювача потужності!
Будь ласка, використовуйте коаксіальний кабель опором 50 Ом довжиною не менше 2 метрів для підключення до антени, щоб сильні сигнали на близькій відстані не заважали нормальній роботі підсилювача потужності!
3. Цей підсилювач потужності є одностороннім підсилювачем потужності, який може працювати тільки в одному напрямку і не може використовуватися в обладнанні, якому необхідно приймати сигнали, наприклад, для двосторонньої передачі даних або рації.

У комплект входить:
1 х підсилювач потужності 433 МГц, 8 Вт.
