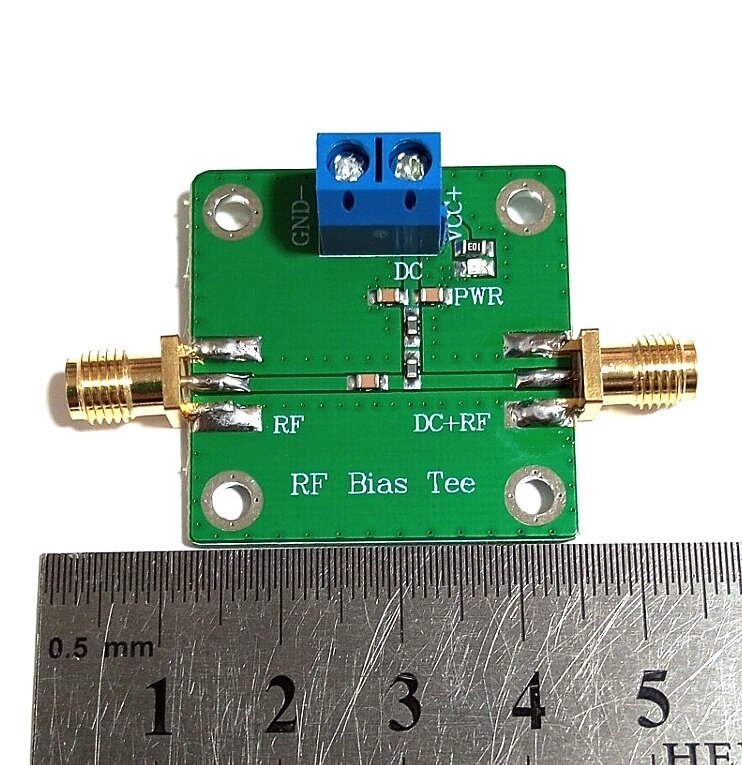

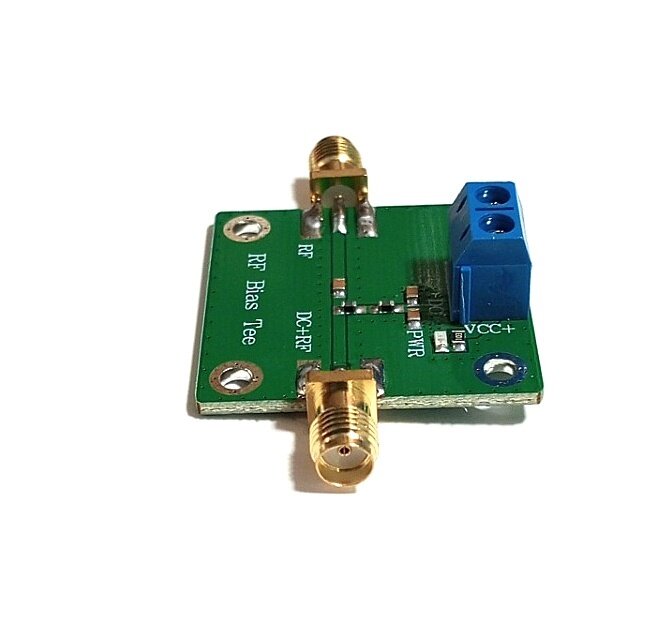

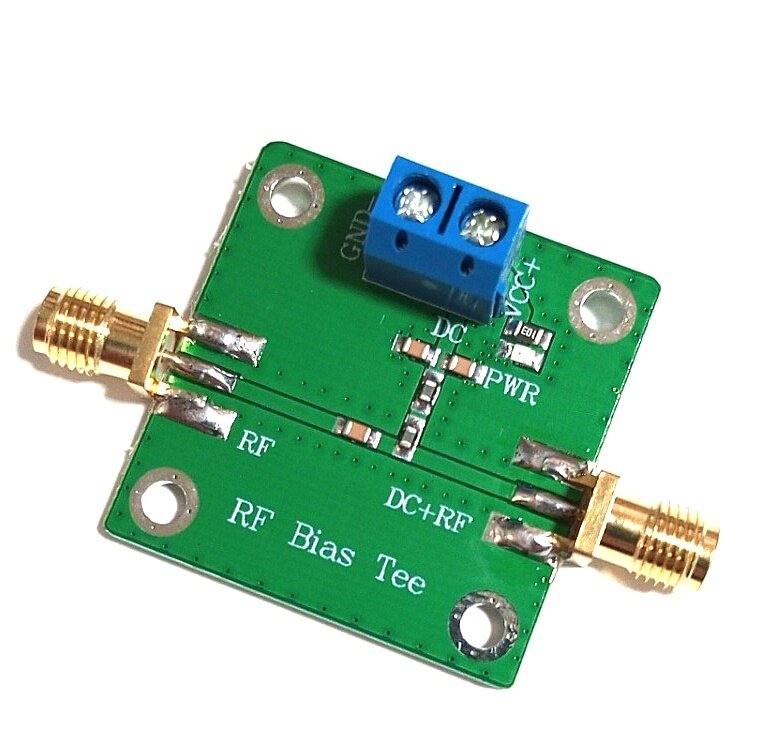

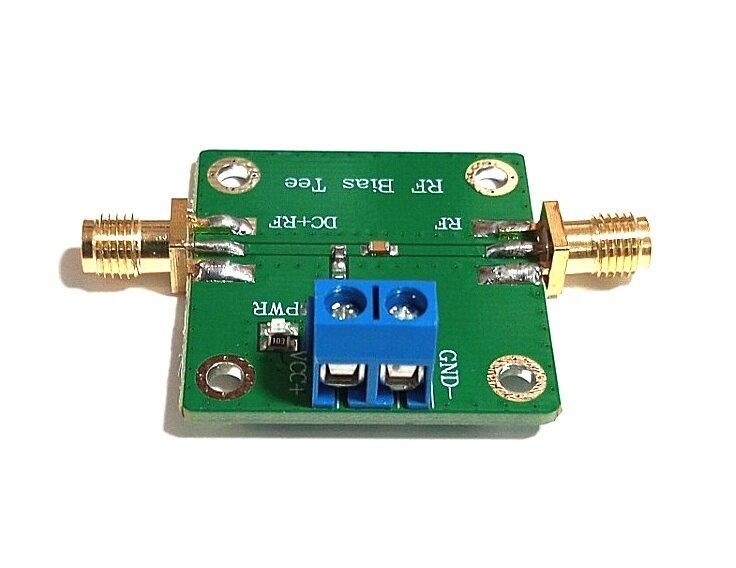

Модуль розділення живлення RF Bias Tee 10-6000 MHz мікрохвильовий

Модуль розділення живлення RF Bias Tee 10-6000 MHz мікрохвильовий.

Технічні характеристики:
Бренд: Dpower
Діапазон частот: 10-6000 МГц
Втрати, що вносяться: 0,3 дБ при 512 МГц, 0,45 дБ при 1575 МГц.
Велика напруга: 50 В
Високий струм: 500 мА
РЧ-роз'єм: SMA-male (зовнішній гвинт, внутрішній отвір)
Опір системи: 50 Ом
Розміри: 33x33 мм без роз'єму
Постійний струм: зовнішнє джерело живлення постійного струму
RF: термінал радіочастотного сигналу (цей порт може передавати лише радіочастотні сигнали)
RF+DC: зміщення RF постійного струму (цей порт може передавати RF і зміщення постійного струму)
GND-: загальна клема заземлення для джерела постійного струму.
VCC+: роз'єм джерела живлення постійного струму
Колір зелений.

У комплект входить:
1х модуль розділення живлення RF Bias Tee 10-6000 MHz.

Як подати живлення на малошумливий підсилювач (МШУ) нагорі щогли?

Отже, ваша антена стоїть високо на щоглі. LNA підсилювач Обов'язково підключайте якомога ближче до антени. Для того, щоб подати живлення, використовуйте модулі розділення живлення RF Bias Tee. Ці модулі підключаються ТІЛЬКИ у парі. Тобто, вам потрібні два такі модулі.
Нижче дивіться схему підключення:

Больше информации смотрите здесь:
https://www.onesdr.com/2020/01/19/what-is-a-bias-tee/
