Модуль прийомопередавача ELRS 915RX

Модуль приймача ELRS 915RX.

Модуль із частотою 915MHz розроблено та спроектовано на основі програмного забезпечення ExpressLRS з відкритим вихідним кодом.
Сумісний з передавальними модулями на базі прошивки ExpressLRS.

Посилання на опис системи радіозв'язку ExpressLRS:
https://flymod.net/txt/expresslrs_information

Характеристики:
Виробник: JHEMCU
Модель: ELRS 915RX
Процесор: ESP8285 MCU (FCC) SX1276
Діапазон радіочастот: 915 МГц FCC
Максимальна частота оновлення прийому: 500 Гц
Мінімальна частота оновлення прийому: 25 Гц
Робоча напруга: 5 В
Вага: 0,6 грам
Прошивка: BETAFPV_900_RX 3.0.0.HEX

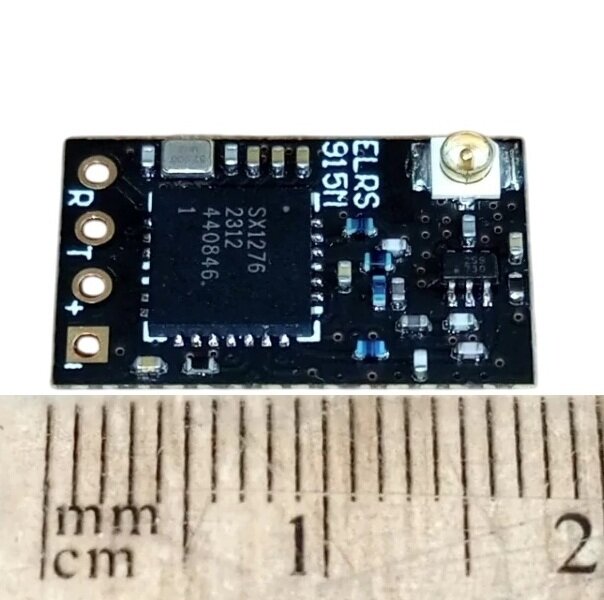

Розмір модуля: 11х18х3 мм

Стан світлового індикатора:
-подвійне миготіння: режим пари кодів
-повільне миготіння: сигнал передачі не отримано
-Завжди горить: отримано сигнал передачі
-Швидке миготіння: режим оновлення WI-FI

1. Після того, як модуль підключено до системи керування польотом, підключіть USB для живлення системи керування польотом. Вперше, коли ви вставляєте USB, коли ви бачите, що світлодіод приймача гасне, негайно вимкніть USB. повторіть операцію двічі, коли втретє ви вставите USB-світлодіод, почне подвійне миготіння, приймач перейде в кодовий режим. 2.
2. Після правильного підключення головного модуля ELRS HF 915M (868M) та пульта дистанційного керування скопіюйте файл ELRS.LUA на картку SD у пульті дистанційного керування, каталог SD Card/Scripts/tools, а потім запустіть ELRS.
3. Після успішної прив'язки загориться світлодіод на модулі, і одночасно буде отримано сигнал телеметрії.

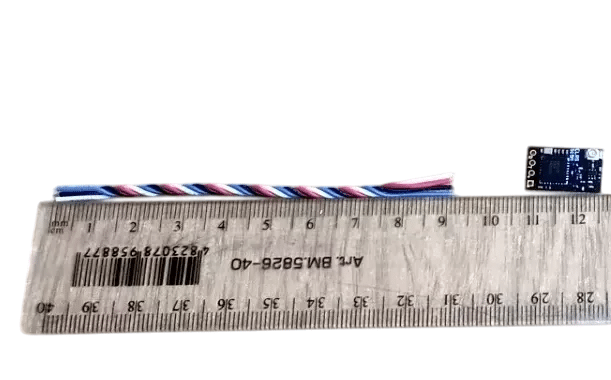

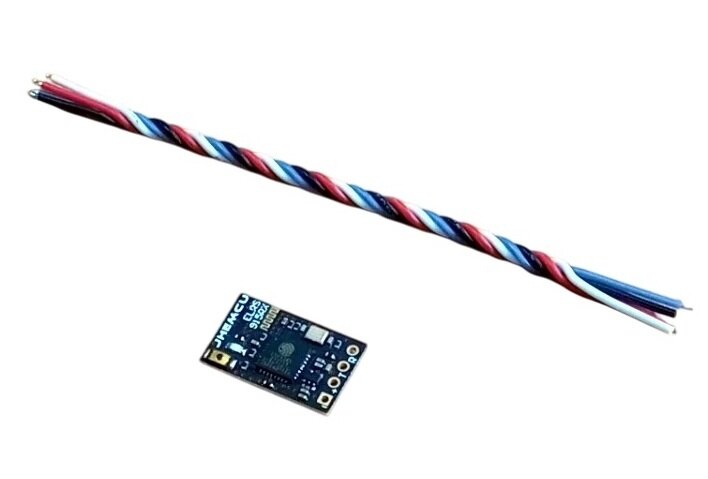

Комплектація:
-модуль х 1
-проводи підключення х 4
