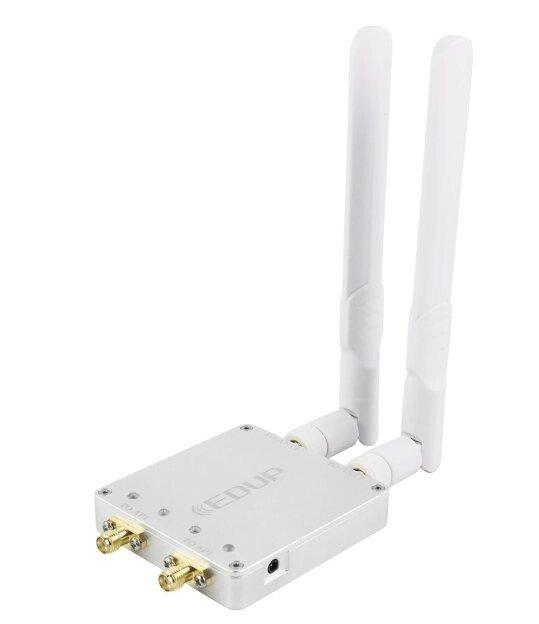

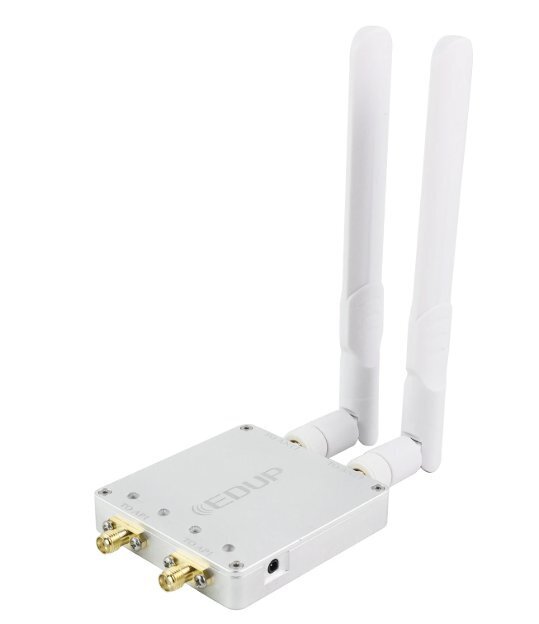

Підсилювач радіосигналів 5.8 ГГц 4 Вт (36 дБм) TX/RX 2Way, оригінал EDUP EP-AB025

Підсилювач радіосигналів 5.8 ГГц 4 Вт (36 дБм) TX/RX 2Way, оригінал EDUP EP-AB025.

Перш ніж підключити живлення - звичайним тестером поміряйте змінну напругу між мінусом/корпусом підсилювача і мінусом джерела живлення.
Не повинно бути напруги. Якщо ж є наприклад 70, то спочатку потрібно розібратися із заземленням і антен, і блоку живлення. Інакше підсилювач згорить.

Попередження
-Не вмикати без або з пошкодженою антеною!
-оберігати від механічних ударів;
-Використовуйте сумісну електроніку; не перевантажуйте.

Інструкція

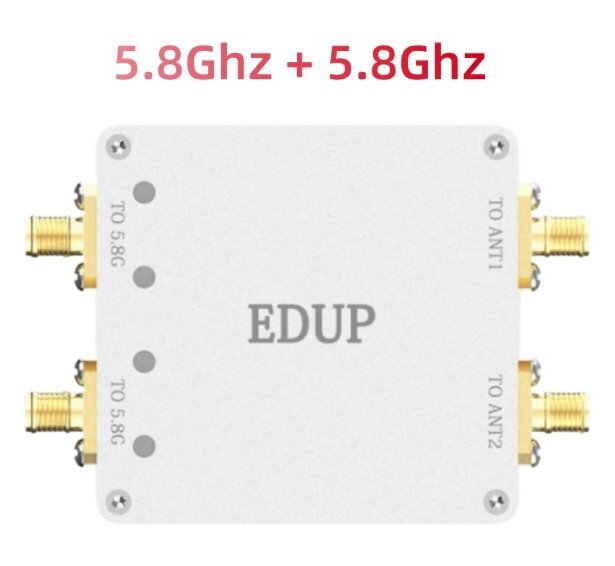

-Підключіть антену на вхід OUT, а вхід IN - до передавача/модему/відеосистеми.
-Включіть спочатку бустер, потім передавач.
-Вимикати у зворотному порядку.

Особливості:
-Наднизький рівень шуму 3,0 дБ
-Діапазон вхідної напруги від 5 до 16 В
-Працює із сертифікованими бездротовими локальними пристроями IEEE 802.11a/n
-Просте підключення без встановлення програмного забезпечення
-У 80 разів більше потужності, що покращує якість зв'язку та зону покриття сертифікованих бездротових локальних мереж

Характеристики:
1. Діапазон частот: 5725-5850 МГц
2. Робоча напруга: 5-16 В
3. Коефіцієнт посилення прийому: 16 дБ ± 1
4. Коефіцієнт посилення передачі: 18 дБ ± 1
5. Максимальна вихідна потужність (P1dB): 36 дБм (4 Вт)
6. Вхідна потужність запуску: хв.: 3 дБм, макс.: 20 дБм
7. EVM: 3% при 28 дБм 802.11a 54 Мбіт/с OFDM 64QAM BW 20 МГц
8. Коефіцієнт шуму: <3,0 дБ
9. Споживаний струм: 485 мА при Pвих. 28 дБм, 12 В
10. Затримка перемикання TX/RX: <1 мкс
11. Світлодіодний індикатор: передавач: зелений; приймач: червоний
12. Робоча температура: -30 ℃ ~ +70 ℃
13. Температура зберігання: -40 ℃ ~ +150 ℃
14. Робоча вологість: до 95% відн. вологості
15. RF-роз'єм: вхід: SMA-female (гніздо); вихід: RP-SMA-female (штир)
16. Роз'єм живлення: 2,5 * 0,7 мм DC (за замовчуванням)
17. Розмір корпусу: 65*61*12 (мм)
18. Матеріал корпусу: алюміній
19. Вага нетто: 0,12 кг

Увага:
1. Рекомендується забезпечити відведення тепла, наприклад, за допомогою радіатора чи вентилятора.
2. Спочатку необхідно прикрутити антену, потім підключити адаптер живлення і лише потім підключати пристрій.
3. Вихідна потужність може досягати 36 дБм при вхідній потужності 18 дБм або 19 дБм (посилення за замовчуванням 18 дБм).

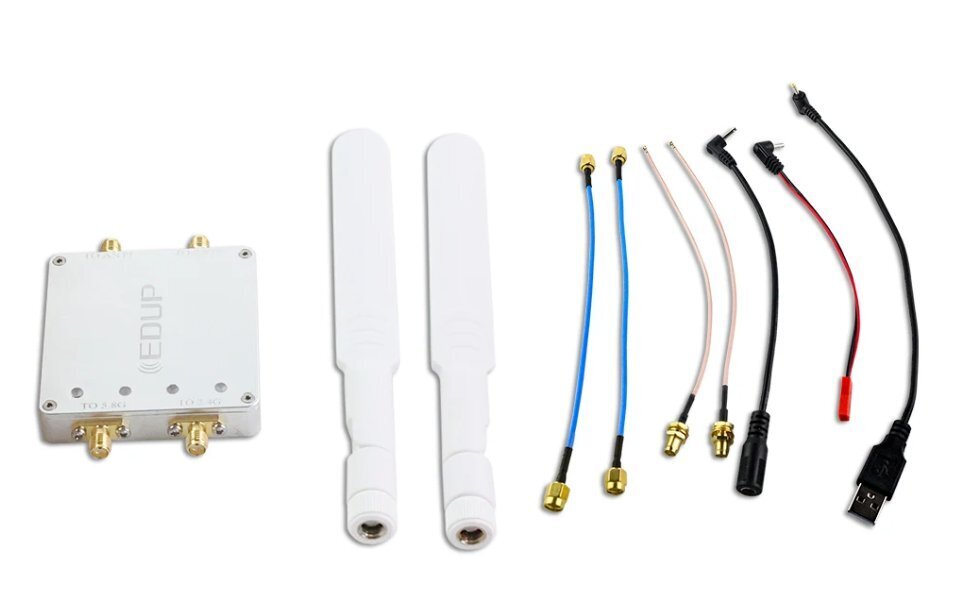

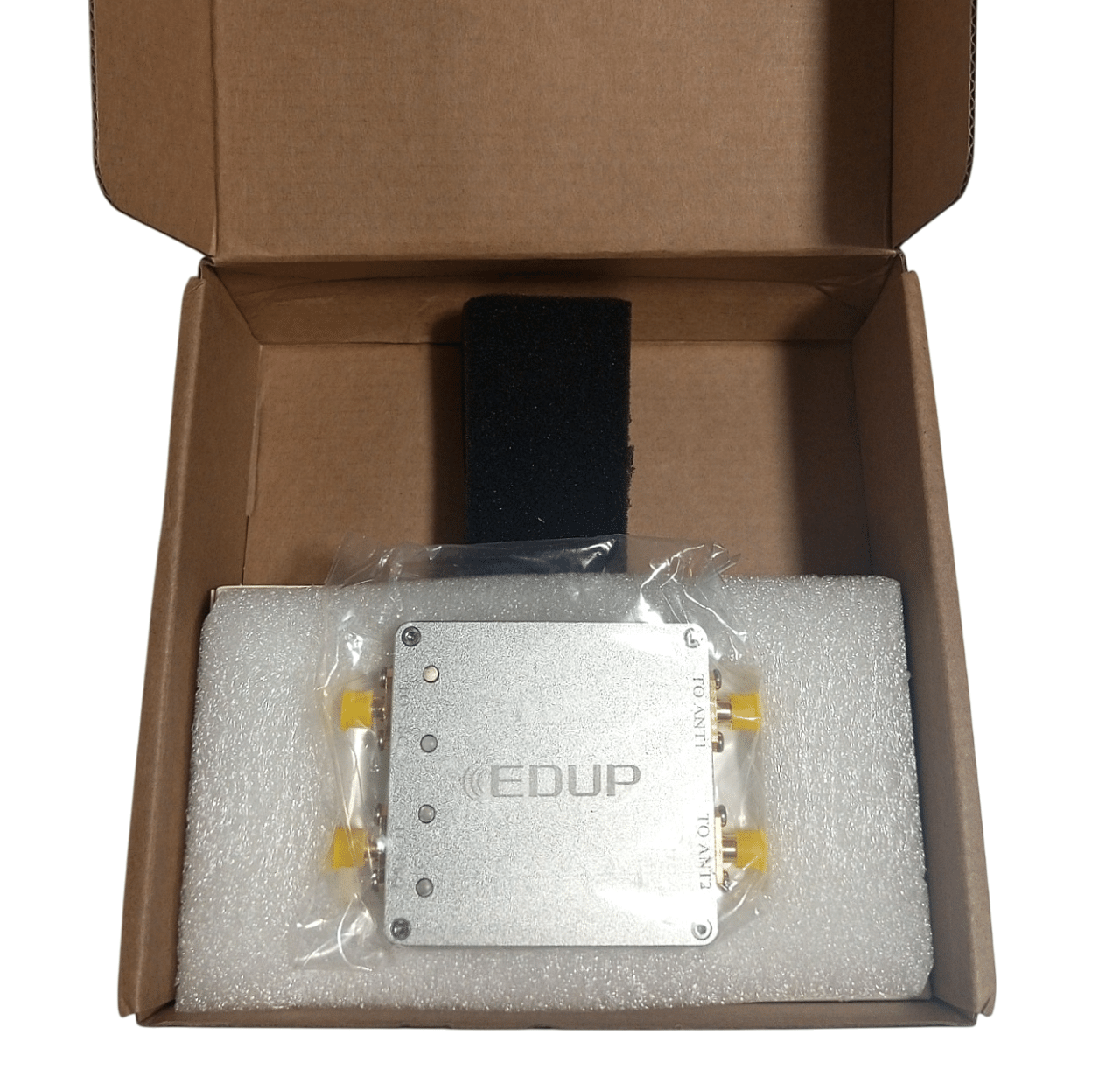

Комплектація:
1 х 4Вт підсилювач радіосигналів 5.8 ГГц;
1х комплект перехідників (7 шт.);
2 х антена 5 дБ.

Блок живлення до комплекту не входить!
