Автономний набір для 4G Internet ZTE MF 920U з антеною, сонячною панеллю, контролером

Автономний комплект для 4G інтернету ZTE MF 920U з антеною, сонячною панеллю, контролером.

Сонячна панель ставиться під кутом 30-45 градусів у літню пору і 60-70 градусів у зимовий час, панель повинна бути освітлена сонцем повністю.
Сонячні панелі в похмуру погоду, а також увечері, вранці та вночі НЕ ПРАЦЮЮТЬ.
Панель потрібно ставити тільки в місце, де немає часткового затінення панелі і перпендикулярно сонячним променям.
Неприпустимо попадання тіні від листя або сусідніх предметів, також потрібно дивитися, щоб гілки, трава, каміння або інші перешкоди не створювали тіні на поверхні сонячної панелі, затінення навіть невеликої ділянки панелі призводить до значної втрати потужності.
Сонячну панель слід захищати від механічних пошкоджень, які можуть вивести її з ладу.

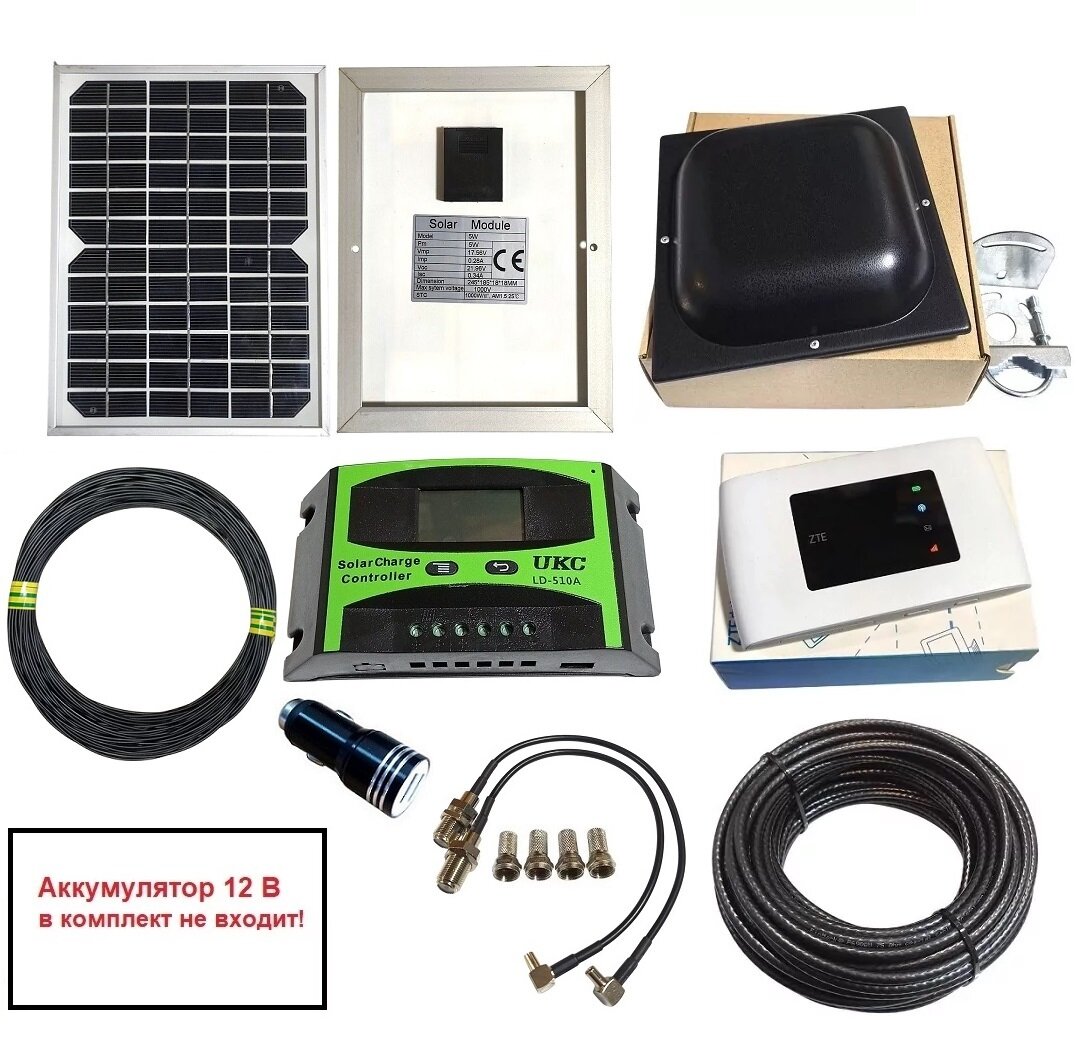

У комплект входить:
1. Сонячна панель монокристалічна Altek ALM-5 Вт - 1 шт.
https://repiter.mobi/uk/p/1390096375-solnechnaya-panel-monokristallicheskaya-altek-alm-5-vt/

2. PWM (ШИМ) контролер заряду акумуляторів від сонячної панелі 12/24В - 1 шт.
https://repiter.mobi/uk/p/1389888071-10a-pwm-shim-kontroller-zaryada-akkumulyatorov-ot-solnechnoy-paneli-ukc-ld-510a-u-12-24v-lcd-displey-1husb/

(або подібний до розділу контролерів https://repiter.mobi/uk/products/kontrollery-zaryada-akkumulyatorov-ot-solnechnyh-paneley-f193202461/)

3. Кабель для сонячної панелі П-274м 2х0,5 - 10 м. (в наявності) https://repiter.mobi/uk/p/1395429671-kabel-voenno-polevoy-dalney-svyazi-p-274m-2h0-5/

4. Автомобільний зарядний пристрій 2хUSB 5В в прикурювач (підключається до контролера за допомогою звичайного кабелю живлення) – 1 шт.

5. 2G/3G/4G LTE MIMO роутер ZTE MF 920U - 1 шт.
https://repiter.mobi/uk/p/1370746388-2g-3g-4g-lte-mimo-modem-router-zte-r216-z-2-razema-pod-antennu-akkumulyator-2300-mach/

6. MIMO антена панельна 3G/4G LTE AM-17В 1610-2900 МГц 2х12-18 дБ - 1 шт.
https://repiter.mobi/uk/p/1353065225-mimo-antenna-panelnaya-4g-lte-milend-am-17v-1700-2700-mgc-17-db-chernaya-matovaya/

7. Антенні адаптери TS9 – F-female для підключення зовнішньої антени – 2 шт.
https://repiter.mobi/uk/p/305036846-antennyy-adapter-perehodnik-pigtail-ts9-f-dlya-modema-sierra-w802a/

8. Кабель RG-6U 75 Ом – 20 м.
https://repiter.mobi/uk/p/1599255855-kabel-koaksialnyy-rg-6u-finmark-f690bv-75-om-chernyy/

(або подібний https://repiter.mobi/uk/products/kabel-koaksialnyy-f226120354/)

9. Штекер F (RG-6), що накручується - 4 шт.
https://repiter.mobi/uk/p/1390098855-shteker-f-rg-6-nakruchivayushchiysya/

Акумулятор 12 В не входить!

Важливо! Спочатку до контролера заряду потрібно підключити акумулятор 12 В (до комплекту не входить).
Потім підключаєте сонячну панель та навантаження – роутер за допомогою зарядного автомобільного пристрою.
Зарядний пристрій з роутером підключаєте безпосередньо до контролера до клем вихід 12 вольт на навантаження. Підключайте кабелем живлення (не входить до комплекту).
У комплект входить 10 метрів військово-польового кабелю для винесення сонячної панелі на відкритий сонце простір.
Не переплутайте плюс та мінус при підключенні до контролера. Використовуйте звичайний тестер/вольтметр для визначення полярності кабелю.
Кабель можна проводити під землею і навіть у воді.
Контролер повинен бути надійно підключений до акумулятора 12 вольт (у комплект не входить).
Якщо акумулятор відключиться від контролера під час заряду від сонячної панелі, то контролер вийде з ладу.
