Вибір та застосування коаксіальних пігтейлів довжиною 30 см: RG-58U, RG-402, RG-405

Вибір та застосування коаксіальних пігтейлів довжиною 30 см: RG-58U, RG-402, RG-405.

При проектуванні високочастотних трактів, вимірювальних стендів, систем репітерів мобільного зв'язку та
модулів перешкод (РЕБ) інженери часто стикаються з необхідністю використання коротких міжблочних
перемичок – пігтейлів. На ультракороткій довжині в 30 см фізика поширення хвиль працює інакше, ніж у
довгих фідерних ліній. На перший план виходять не лише теоретичні втрати самого кабелю, а й
механічні властивості всієї збирання в цілому.

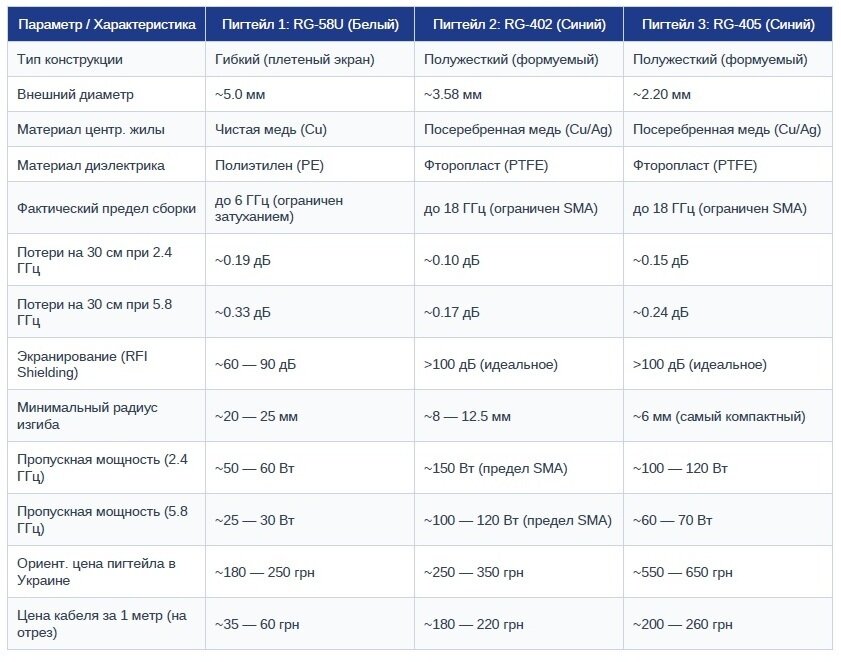

1. Зведена таблиця параметрів готових пігтейлів (30 см, роз'єм SMA-male)

2. Фізичне обґрунтування застосування RG-58U на НВЧ

У радіотехнічному середовищі існує поширений міф, що кабель RG-58U абсолютно не застосовується на
частотах вище 1-2 ГГц. Це твердження справедливе для довгих фідерних ліній (від 5 до 10 метрів), де
високочастотний сигнал повністю згасає, перетворюючись на тепло.
Однак на ультракороткому відрізку в 30 см ситуація кардинально змінюється: втрати, що вносяться на частоті 5.8
ГГц (Wi-Fi 5.8 / відеоканали FPV) становлять лише ~0.33 дБ. Це означає, що втрачається менше 7% загальної
потужності сигналу - абсолютно робоча та допустима норма для більшості НВЧ-пристроїв.
Головний експлуатаційний плюс RG-58U у цьому випадку – його механічна м'якість. На відміну від жорсткого
"дубового" кабелю RG-402, гнучкий пігтейл вільно гнеться, амортизує вібрації, не створює постійного
натягу та надійно оберігає крихкі коаксіальні роз'єми на друкованих платах від випадкового
виламування під час монтажу або транспортування.

Карта оптимального застосування пігтейлів RG-58U (30 см)
• Вихід малопотужних модулів перешкод (РЕБ) [400–1000 МГц]: Ідеальне рішення для мостів від плат
генераторів перешкод (потужністю до 20-30 Вт) до корпусних роз'ємів N-типу. Втрати на базових частотах
управління FPV-дронами (433/900 МГц) мізерно малі (~0.05 дБ). Кабель максимально прагматичний і дешевий
для масового збирання окопних систем захисту.
• Ділянка після малошумливих підсилювачів (МШУ / LNA) [до 3–4 ГГц]: Застосовується в приймальних трактах для
з'єднання виходу МШУ з високочастотним комутатором входів або смуговими фільтрами Оскільки
МШУ вже посилив слабкий корисний сигнал із входу антени і підняв його над рівнем шумів, мікрозагасання
кабелю RG-58U на цьому етапі більше не впливає на загальну чутливість
вимірювального комплексу.
• Внутрішня комутація ВЧ-входів [до 2.4 ГГц]: З'єднання механічних коаксіальних реле-комутаторів з
платами обробки сигналів М'який кабель гасить мікрорухи та вібрації, що виникають при перемиканні
реле, дозволяючи оперативно демонтувати чи зрушувати окремі вузли під час сервісного обслуговування.
• Інтерфейс підключення до аналізатора спектра [до 6 ГГц]: Фінальний з'єднувальний міст на вхід
вимірювальний прилад на лабораторному столі. Короткий гнучкий відрізок забезпечує комфортну роботу
оператора. Кабель вільно лягає на стіл, не прагнучи випрямитись, і повністю виключає появу
ламають зусиль на дорогому вхідному гнізді аналізатора.
• Тракт моніторингу та телеметрії (Wi-Fi/Bluetooth) [2.4 ГГц]: Міжблочні перемички від НВЧ-детекторів до
модулям оцифрування та логіки. Втрати в межах 0.19 дБ (менше 4% потужності) повністю укладаються в
стандартну вимірювальну похибку є загальноприйнятим заводським стандартом.

3. Особливості роботи під потужним навантаженням (Передача/РЕБ)

При використанні пігтейлів у режимі безперервної генерації сигналу (режим CW у передавачах перешкод
РЕБ) критично важливим параметром стає матеріал внутрішнього діелектрика:
• У RG-58U застосовується стандартний поліетилен (PE), який має жорстку температурну межу (до +80°C).
При подачі високої потужності (більше 30 Вт на НВЧ) або при раптовому обриві/ушкодженні антени
(Аварійне зростання КСВ) кабель миттєво перегрівається. Поліетилен плавиться і тече, центральна жила
зміщується зі своєї осі до екрану, провокуючи коротке замикання (КЗ), що миттєво спалює дорогою
вихідний транзистор генератора.
• У RG-402 та RG-405 використовується фторопласт (PTFE), що витримує нагрівання до +200°C. Він не втрачає форму
при аварійних ситуаціях виконуючи роль надійного теплового буфера та захищаючи електроніку модуля. Крім
того, повністю суцільний мідний екран цих кабелів гарантує рівень екранування >100 дБ, геть-чисто.
виключаючи взаємні наведення та паразитне перевипромінювання сусідніх модулів усередині загального металевого
корпуси РЕБ.

4. Архітектура спектральних вимірювальних трактів

Для побудови безпомилково працюючого приймально-аналітичного комплексу інженерам рекомендується
використовувати комбінований підхід до розведення НВЧ-сигналу:
1. Вхідна група (Антенний роз'єм N-типу ?
напівтвердий товстий кабель RG-402. На даному етапі корисний сигнал з ефіру ще надзвичайно слабкий,
будь-які мікровтрати критичні. Кабель RG-402 забезпечує власний мінімальний коефіцієнт шуму
(Noise Figure) та ідеальний екран (>100 дБ), захищаючи вхідний каскад від наведень процесора комутатора або
імпульсні блоки живлення.
2. Міжкаскадний внутрішній монтаж (Вихід МШУ ?
кабель RG-405. Модулі вимірювальної валізи або кейсу зазвичай розташовані впритул один до одного.
Радіус вигину RG-405 всього в 6 мм дозволяє акуратно і компактно з'єднати близькі плати без
ризику деформації НВЧ-роз'ємів, зберігаючи у своїй еталонну ізоляцію тракту (>100 дБ).
3. Вихідний приладовий інтерфейс (Комутатор входів ?
кабель RG-58U. На фінальній стадії трасування, коли сигнал уже посилено та сформовано, механічне
зручність оператора, м'якість кабелю на лабораторному столі та фізична безпека вхідного роз'єму
аналізатори спектра стають головним пріоритетом.

Матеріал підготовлено технічним відділом repiter.mobi. При копіюванні матеріалів посилання на джерело обов'язкове.
