Порівнюємо рівень стільникового сигналу в приміщенні без підсилювача і з підсилювачем стільникового зв'язку (repeater є)

Порівнюємо рівень стільникового сигналу в приміщенні без підсилювача і з підсилювачем стільникового зв'язку (repeater є)

Порівнюємо рівень стільникового сигналу в конкретному приміщенні без підсилювача і з підсилювачем стільникового зв'язку (repeater є).



Що таке репітер?



Репітер — повторювач і підсилювач сигналів стільникового зв'язку (приймально-передавальний пристрій), призначений для локального розширення зони покриття.
Являє собою складне активне радіоелектронне пристрій, що функціонує в комплекті з антенами і радіочастотними кабелями.
Репитеры застосовуються користувачами мережі зв'язку та їх застосування вимагає обов'язкової участі або погоджень операторів стільникового зв'язку.



Для вимірювання рівня сигналу використаємо попередньо встановлену на смартфон програму "NetMonitor".
Як користуватися програмою, дивіться в цій статті "Визначаємо частоту, рівень стільникового сигналу і розташування базових станцій Операторів за допомогою програм на смартфоні".



Для порівняння візьмемо репитеры однакові за характеристиками, але працюють у різних частотних діапазонах.
Виміряємо рівень сигналу в приміщенні без репітера.
Перед вимірюваннями в налаштуваннях телефону необхідно вибрати тип мережі "тільки 2G".



Дивимося на номери каналів.
Якщо номер каналу в діапазоні 1-124, то це GSM 900.
Якщо номер каналу в діапазоні 512-885, то це DCS 1800.



Для початку порівнюємо сигнал в діапазоні 900.
Бачимо один канал 48 з рівнем сигналу -79 дБ.




Підключаємо репітер GSM 900 МГц,


внутрішню кругову антену


і зовнішню панельну антену у вертикальній поляризації.






Результат

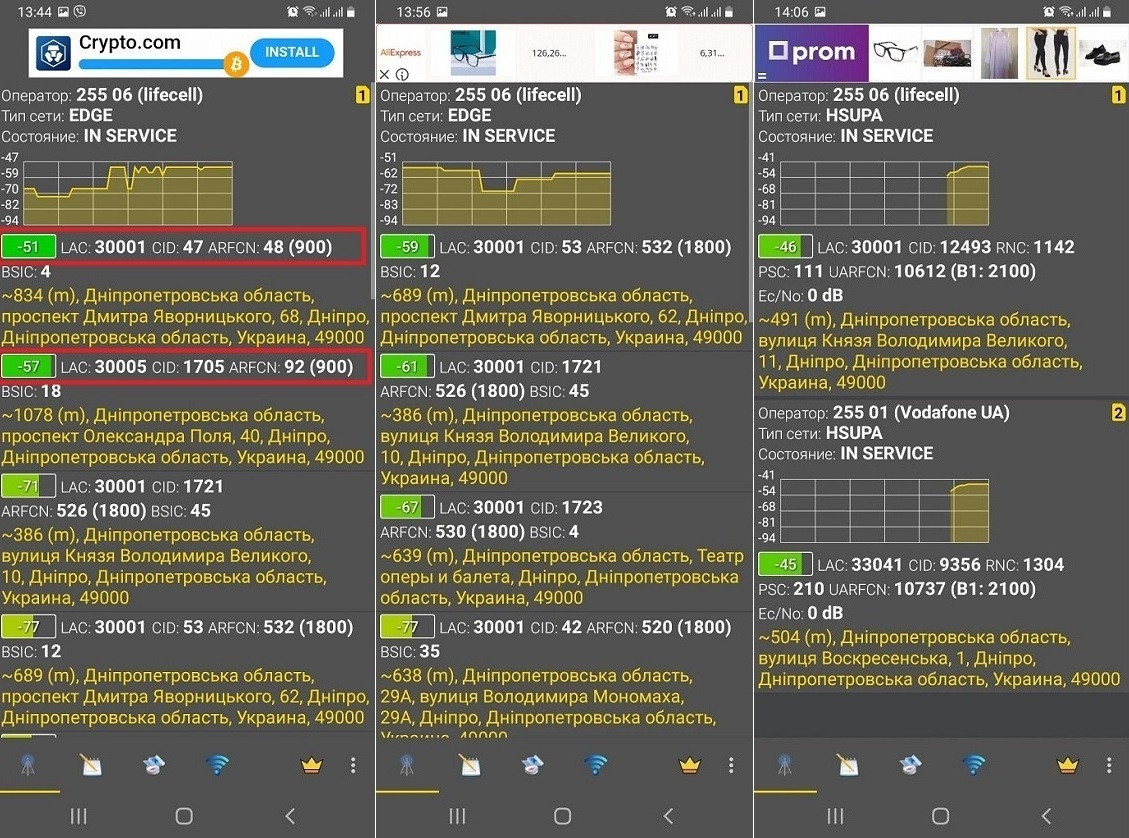

Той же 48 канал, але вже з рівнем сигналу -63. Тобто, сигнал значно покращився.



Підключаємо ту ж панельну антену в горизонтальній поляризації.


Тут видно, що з'явився ще один канал в діапазоні 900.



Тепер за таким же принципом порівнюємо рівень сигналу в діапазоні 1800.


Тут бачимо кілька каналів в діапазоні 1800.



Підключаємо репітер 1800 МГц у комплекті з тими ж антенами.




Уровень сигнала в 1800 диапазоне с внешней панельной антенной в вертикальной поляризации.




С внешней панельной антенной в горизонтальной поляризации.




Далее производим измерения в диапазоне 2100 МГц.

Для этого в настройках телефона необходимо выбрать тип сети "только 3G".




Подключаем репитер 2100 МГц и те же антенны.




Уровень сигнала с внешней панельной антенной в вертикальной поляризации.




С внешней панельной антенной в горизонтальной поляризацией.




Таким образом, можно сделать вывод, что с репитерами в каждом из диапазонов уровень сигнала значительно улучшился.
Обращаем ваше внимание, что измерения производились в одном конкретном месте. Сигнал распространяется по разному: в одном месте будет лучше, в другом хуже.
Если на входе очень слабый сигнал - соответственно нужно ставить более мощный репитер с высоким коэффициентом усиления.
Репитеры отличаются усилением (возможность работы со средними, слабыми или очень слабыми уровнями сигналов) и мощностью (влияет на площадь раздачи усиленного сигнала).
Кроме того, имеет значение, какая антенна стоит на входе и в какой поляризации.



Усилители мобильной связи (репитеры, ретрансляторы).
Готовые комплекты для усиления мобильной связи - включи и пользуйся!



Автор статьи: Елена Мотрук.
