Керівництво по експлуатації та встановлення ретранслятора (репітера, підсилювача стільникового зв'язку)

Керівництво по експлуатації та встановлення ретранслятора (репітера, підсилювача стільникового зв'язку)

Керівництво по експлуатації.



У статті наводяться загальні принципи і рекомендації, які допоможуть Вам заощадити на установці репітера.

Зверніть увагу, що не можна включати репітер до його повної установки, пам'ятайте, що зовнішня і внутрішня антени повинні бути розділені екрануючим радіосигнал перешкодою. Недотримання порядку встановлення може призвести до поломки обладнання.



1. Перше і найважливіше дію - визначення стандарту зв'язку, в якому працює Ваш телефон в місці проектованої установки підсилювача сигналу стільникового зв'язку.
Для цього можна зробити дзвінок зі свого телефону з того місця, де збираєтеся встановлювати репітер в сервісну службу свого оператора з проханням встановити стандарт зв'язку GSM.
Метод простий, але має кілька мінусів. Не всі оператори стільникового зв'язку відповідають на подібні запити. Запит та одержання відповіді займе чимало часу. Ну і найголовніше – в одному і тому ж місці, у одного і того ж оператора можуть працювати кілька базових станцій, з обладнанням різного стандарту. Вам же потрібно вибрати найбільш прийнятний.
Найпоширеніший стандарт - GSM-900. У нього є незаперечні переваги – зона покриття може досягати 35 км від базової станції оператора, а значить у віддаленій від міської межі місцевості використовується стандарт 900 частіше інших.
DCS-1800 має велику ємність, значить кількість абонентів, що обслуговуються однією базовою станцією вище, ніж у GSM-900. Однак, при цьому зона покриття до 17.5 км від антени оператора. Частіше використовується в міській місцевості.
Стандарт 3G 2100 МГц і 4G LTE 1800 МГц легко обчислюється по появі відповідного значка на екрані телефону, в цьому стандарті працює не тільки телефонний зв'язок, але і забезпечується високошвидкісний доступ в мережу Інтернет. Зона покриття 3G 2100 МГц до 12 км від базової станції оператора, 4G LTE 1800 МГц - до 17.5 км.



Більш детальна інформація про те, як визначити діапазони базових станцій операторів мобільного зв'язку у місці застосування репітера дивіться тут:

https://specantenna.com.ua/a396372-opredelyaem-chastotu-uroven.html

https://specantenna.com.ua/a239633-kak-uznat-diapazony.html



2. Установка зовнішньої антени репітера.
Як правило, антена встановлюється на кронштейні на даху, фасаді будинку. Можливе використання щогли або наявні споруди. Напрямок антени – в сторону передбачуваного джерела сигналу (з можливістю коригування напряму у процесі тестування).
Орієнтацію антени необхідно виконувати дуже уважно, повільно обертаючи антену «по горизонталі» і спостерігаючи за рівнем напруженості електромагнітного поля з дисплея мобільного телефону або за допомогою функцій інженерного меню. Зміна напруженості поля відображається на дисплеї не відразу, а через 5-10 секунд, тому можна проскочити направлення на самий сильний сигнал, обертаючи антену швидко. Для налаштування у важких умовах бажано користуватися телефоном з активованим інженерним меню. Телефон підключається до зовнішньої антени з допомогою антенного адаптера (перехідника) через роз'єм на корпусі телефону.
Антена зазвичай встановлюється у вертикальній поляризації (штирі на стрілі антени спрямовані «з неба на землю», стріла розташовується горизонтально і паралельно землі). Але поляризація може змінитися, потрібно пробувати експериментально.
Налаштування виконується в тому місці, де антена буде постійно закріплена і на базову станцію Оператора, до якого ви будете підключені постійно. При зміні Оператора може знадобитися і нова юстирування антени. Має велике значення і висота установки над рівнем землі, але в розумних межах, інакше загасання сигналу в кабелі зведе нанівець всі ваші зусилля. Часто більший ефект дає установка антени на кронштейні за вікном на двох метрів кабелю, ніж на десятиметрової вишки 10 м від будинку. У цілому, чим вище, тим краще, але і в межах одного метра (вже на висоті установки) потрібно шукати краще місце, воно може бути на 30-40 см нижче або вище початкового.



Від довжини кабелю залежить і коефіцієнт посилення всієї антеною системи. Там, де сигнал слабкий потрібно використовувати три принципу:
Посилення антени — максимальне.
Якість кабелю — найкраще.
Довжина кабелю — мінімальна, по найкоротшій відстані.



Як орієнтувати зовнішню антену?
Якщо Вам потрібен всього один оператор, наприклад, МТС. То намагайтеся захопити кілька каналів. Наприклад, краще зловити 2-3 каналу з рівнем сигналу -60, ніж 1 канал -50, а решта по -70.
Якщо потрібно забезпечити сигнал всіх стільникових операторів, то намагайтеся так поставити зовнішню антену, щоб сигнал на вхід репітера приходив приблизно однаковий від всіх стільникових операторів, інакше радіус дії від внутрішніх антен буде пропорційно вхідним сигналам. Наприклад, на вхід репітера потрапляють сигнали МТС «– 70» Київстар «– 60», Life «- 50», то на виході внутрішніх антен будемо спостерігати таку ситуацію, як показано далі:

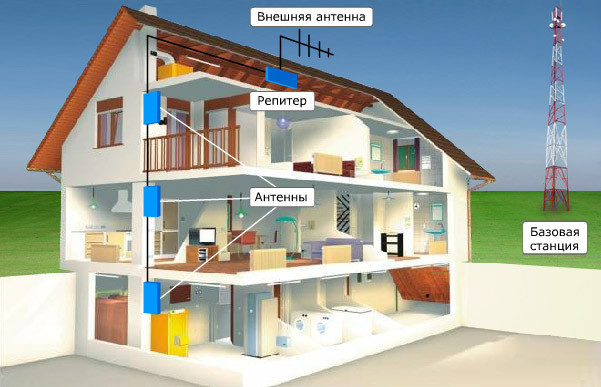

Зверніть увагу. Внутрішня і зовнішня антени репітера в ідеалі повинні бути розділені перешкодою, яка не пропускає сигнал зв'язку (залізобетонна стіна, перекриття поверхів і т. д.), важливо також розділяти горизонтальні площини антен (зовнішня на даху, внутрішня - всередині будинку, в нижній його частині). В іншому випадку, можливий небажаний ефект луни або самозбудження», коли репітер буде посилювати свій власний сигнал (аналогічний ефект при піднесенні до мікрофона динаміку).



3. Установка внутрішньої антени.
Встановлювати в тій частині будівлі, де ви будете найбільш часто користуватися мобільним телефоном, а сам репітер стільникового сигналу, як можна ближче до цієї зони. Не забувайте, що репітер GSM забезпечує найбільш сильний прийом на тому ж поверсі, де встановлено репітер GSM. Загасання на 50 Дб (а це практично повне загасання в діапазоні 900 МГц відбувається на відстані 10 метрів від внутрішньої антени, тобто при використанні антени кругового спрямованості або всеспрямованої антени, максимальному покритті і впевненому сигналі ви отримуєте зону покриття у вигляді кола з радіусом 10 метрів і площею близько 300 квадратних метрів (нехтуючи особливостями будівлі та радиопомехами).
4. Далі слід приєднати обидві антени до блоку репітера.
5. І тільки після цього включаємо джерело живлення підсилювача до відповідного роз'єму на задній панелі блоку, а потім в джерело електричного струму.
6. Репітер встановлений.



Важлива інформація:
1. Зовнішня антена автоматично вибирає більш сильний сигнал, ретранслятор при цьому налаштовує свою роботу таким чином, що більш слабкі сигнали обробляються, але залишаються не в пріоритеті, ретранслятор працює не на повну потужність. Можливо, вам доведеться кілька разів змінювати положення і напрямок зовнішньої антени, в пошуках потрібного Вам оператора і стандарту. Якщо ж і це не допомагає – спробуйте протестувати роботу ретранслятора з SIM-картою або телефоном іншого оператора.

2. У зв'язку з тим, що обидві антени (зовнішня і внутрішня) є приймально-передавальними дуже важливо при установці рознести їх на рекомендовану дистанцію (не менше 10-20 м), розділити їх екрануючим перешкодою (залізобетонні перекриття і стіни, металева кришка та інше; дерево і скло – не є серйозною перешкодою для розповсюдження радіосигналу). При виникненні ефекту самозбудження – потрібно більший рознесення антен, винос зовнішньої антени на щоглу, зміна положення внутрішньої антени.
АНТЕНИ ЗАВЖДИ ПОВИННІ БУТИ СПРЯМОВАНІ В РІЗНІ СТОРОНИ І НЕ "ДИВИТИСЯ" ОДИН ОДНОГО!


3. Сучасні стільникові телефони працюють таким чином, що при появі сигналу мереж 3G (2100 МГц) вашого оператора – телефон автоматично перемикається на них, виходячи з зона посилення сигналу, яку забезпечує ретранслятор. При цьому якості сигналу зв'язку може бути значно гірше. Щоб уникнути таких небажаних перемикань, відключайте мережі 3G в своєму телефоні, коли вони вам не потрібні.



4. Як користуватися ручним регулюванням підсилення (MGG)? Наприклад, у ретрансляторів Wiserepeater WR-2065-GW PRO, WR-2065-GD PRO, WR-2065-DW PRO є ручне регулювання коефіцієнта посилення з кроком 1 дБ. За замовчуванням стоїть максимальне значення з заводу 65 дБ. Необхідно виставити мінімальне значення (- 34 дБ). Далі збільшуєте коефіцієнт підсилення, поки не буде нормальна зв'язок і не більше.




5. Значення індикаторів на дисплеї репітера.


Ретранслятор показує силу сигналу через суцільні стовпці на дисплеї. -50 дБ — повна шкала (п'ять стовпців); -55 дБ дорівнює чотирьом стовпцями; -60 дБ рівні трьома стовпцями; -65 дБ дорівнює двома стовпчиками, а -70 дБ відповідає одному стовпцю.


Якщо зовнішні кордони сигнальних смуг блимають, ретранслятор не отримує достатній сигнал. Будь ласка, перевірте кабельні з'єднання або відрегулюйте зовнішню антену.


Якщо сигнал повторювача краще -45 дБ, вся шкала сигналу буде блимати. Це може бути викликано коливаннями або низькою близькістю до джерела сигналу. Збільшіть відстань між ретранслятором і зовнішньою антеною та / або зменшіть посилення, регулюючи рівень посилення, натискаючи стрілку вниз. Проблема також може бути викликано перешкодами від інших об'єктів, таких як супутникова антена.



6. Для налаштування системи посилення стільникового зв'язку рекомендуємо завантажити через Play Маркет програми "NetMonster" і «Стільникові Вишки, Локатор» (розташування вишок).



Як користуватися додатками, дивіться на нашому сайті у розділі "Статті. Підсилювачі мобільного зв'язку (репитеры, антени)":
https://specantenna.com.ua/articles/16064-usiliteli-mobilnoj-svyazi



Важливо!: Під час роботи не тримайте антену репітера-ретранслятора рукою, т. к. це знижує якість і рівень сигналу.
Важливо!: Ніколи не включайте репітер без правильно підключених антен, інакше в ньому може згоріти вихідний каскад передавача.
