Підсилювач зв'язку TE-1860-17-D 1800 MГц з логоперіодичною і 2-ма внутрішніми круговими антенами, 400 кв. м.

Гарантія 12 місяців. У разі поломки – заміна на новий репітер без ремонту!

Комплект призначений для посилення радіосигналу Операторів стільникового зв'язку стандарту DCS 1800/4G LTE 1800 MГц (Київстар, Vodafone Україна, Lifecell).

Призначений для забезпечення якісного голосового зв'язку 2G 1800 МГц та стабільної передачі інтернет-даних 4G LTE 1800 МГц.
Пристрій забезпечить якісний стільниковий зв'язок та 4G інтернет на великій площі.
Забезпечує стійкий прийом сигналів базової станції оператора в місцях зі слабким рівнем сигналів стільникового зв'язку, що приймаються.
Дуже простий у використанні. Установка не вимагає особливих знань, тому здійснити її самостійно не складе труднощів.
Лише потрібно буде правильно змонтувати антени, підключити коаксіальний кабель, включити живлення - і Ви гарантовано залишатиметеся на зв'язку всі 24 години на добу.
Репітер сумісний з усіма операторами DCS 1800 MГц та 4G LTE мережами.

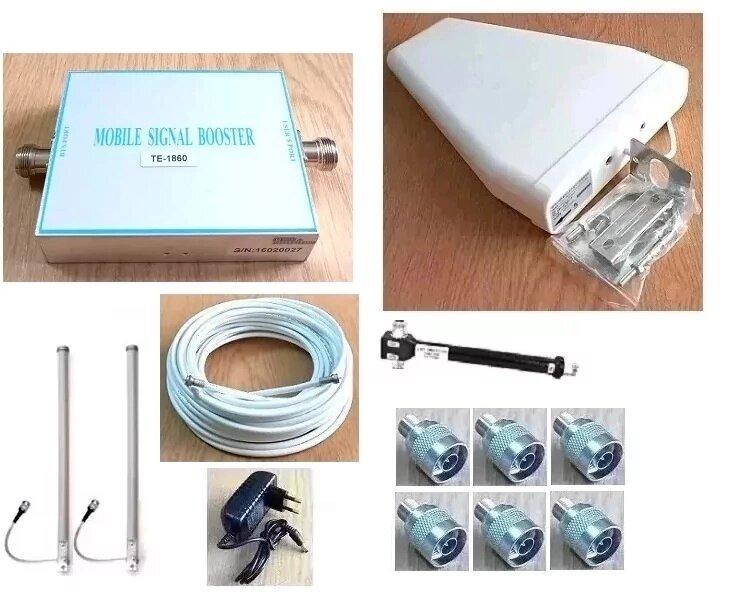

У комплект входить:
1. Зовнішня логоперіодична антена 806-2700 МГц 9 дБ – 1 шт.
https://repiter.mobi/uk/p/1572625520-antenna-698-3800-mgc-8-9-dbi-100-vt-logoperiodicheskaya-gjx/

2. Внутрішня антена кругова 1800/2100/2700 МГц 3-4 дБ DN-901821-05 - 2 шт.
https://repiter.mobi/uk/p/1372762008-krugovaya-2g-3g-wi-fi-4g-lte-antenna-zp-05-sa-824-2700-mgc-5-db/

3. Перехідники з "N" на "F" – 6 шт.
https://repiter.mobi/uk/p/33981242-perehodnik-n-male-f-female/

4. Дільник потужності професійний на дві точки – 1 шт.
https://repiter.mobi/uk/p/159898970-delitel-moshchnosti-na-dve-tochki-800-2500-mgc-50-w/

5. Кабель RG-6U 75 Ом – 40 м.
https://repiter.mobi/uk/p/1599255850-kabel-koaksialnyy-rg-6u-finmark-f690bv-75-om-belyy/ (або подібний)

6. Репітер TE-1860-D 1800 MГц з блоком живлення - 1 шт.
https://repiter.mobi/uk/p/109630696-repiter-usilitel-dcs-1860-sa-1800-mhz-60dbi-17-dbm-original-povyshennaya-nadezhnost/

Порядок встановлення репітера:
1) Зовнішня антена встановлюється на кронштейні на даху, фасаді будинку. Можна використовувати щогли або наявні споруди. Напрямок антени – у бік передбачуваного джерела сигналу (з можливістю коригування напряму у процесі тестування).Дуже важливо, щоб зовнішня антена знаходилася на вищому рівні по відношенню до внутрішньої антени.

2) Внутрішні антени встановлюються на відстані не менше 10 метрів від зовнішньої антени, чим більше буде відстань між антена, тим краще буде якість сигналу.

Для підключення двох внутрішніх антен використовується професійний дільник потужності на дві точки.

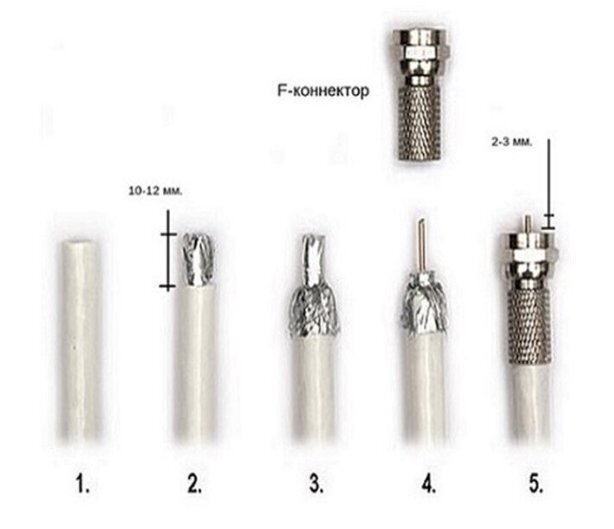

3) Кабель розрізаєте у потрібному місці. Репітер ставиться, як урізання в кабель.
Накрутіть перехідники N-F для репітера на кабель.

000_1.jpg" style="border:0px solid;float:none;margin:10px" width="1280">

4) Кабель зовнішньої антени підключається до гнізда BTS (outdoor), внутрішня антена підключається до гнізда Mobile (indoor).
Репітер включати в мережу 220 В тільки з підключеними антенами, інакше недотримання порядку установки може призвести до поломки самого репітера.

5) Репітер готовий до роботи і через кілька хвилин, якщо Ви правильно все підключили, то сигнал від будь-якого з зон доступу операторів зв'язку буде посилений по можливості до максимального рівня.

Зверніть увагу!
Внутрішня і зовнішня антени репітера в ідеалі повинні бути розділені перешкодою, яка не пропускає сигнал зв'язку (залізобетонна стіна, перекриття поверхів і т.д.), важливо також розділяти горизонтальні площини антен (зовнішня на даху, внутрішня - всередині будинку, в нижній його частині ). В іншому випадку, можливий небажаний «ефект луни або самозбудження», коли репітер посилюватиме свій власний сигнал (аналогічний ефект при піднесенні мікрофона до динаміка).
Комутація антен і кабелів ВЧ повинна проводитися тільки при вимкненому живленні репітера!
Якщо підключаєте дві або більше внутрішніх антени - спочатку потрібно налаштувати систему на одній внутрішній антені і тільки потім ставити дільник потужності та додаткові антени.
Від репітера до дільника потужності необхідно використовувати кабель щонайменше 1,5-2 метри (можна більше).
Дисплей репітера не несе важливу інформацію. Не звертайте на нього жодної уваги.
Репітер підсилює всіх Операторів і що відображається на дисплеї репітера в даний момент неможливо зрозуміти. Наприклад, рівні сигналу не вашого оператора.

Можливі неполадки:
Немає сигналу - постарайтеся направити антену так, щоб вона була максимально точно спрямована на найближчу вежу стільникового оператора, спробуйте змінити положення зовнішньої антени, переконайтеся, що сигнал у зоні зовнішньої антени не слабший за -70 дБ, збільште дистанцію між зовнішньою та внутрішньою антенами, перевірте всі з'єднання.
