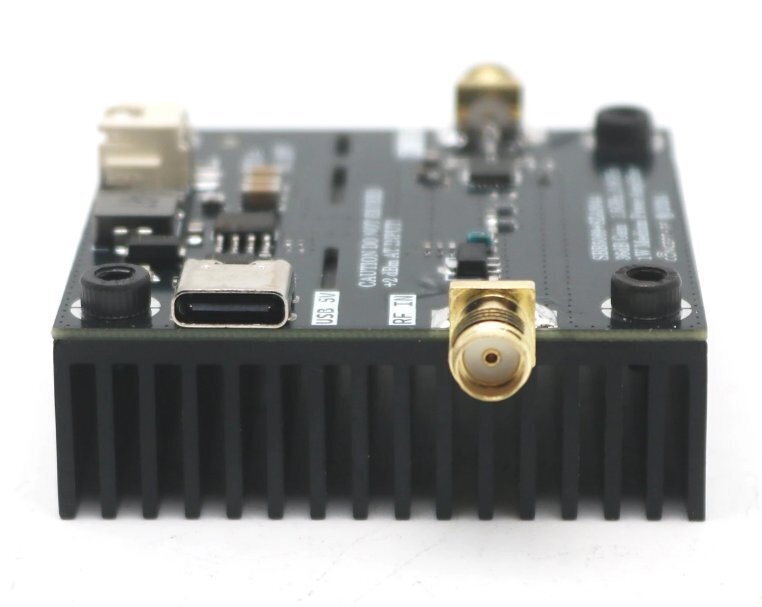

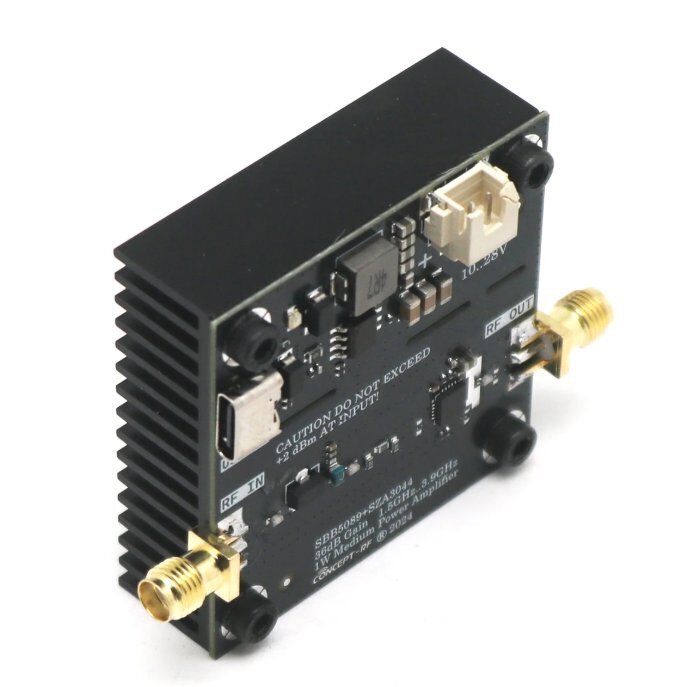

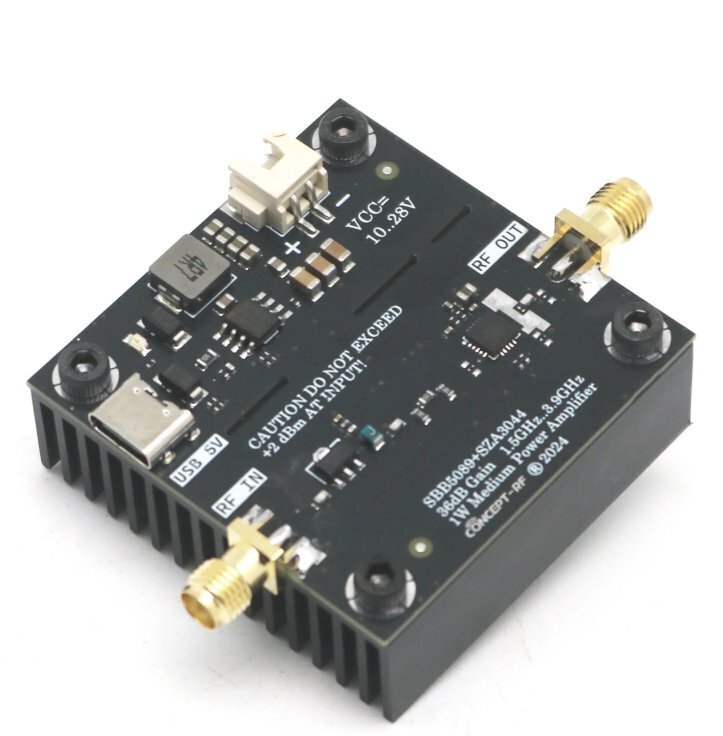

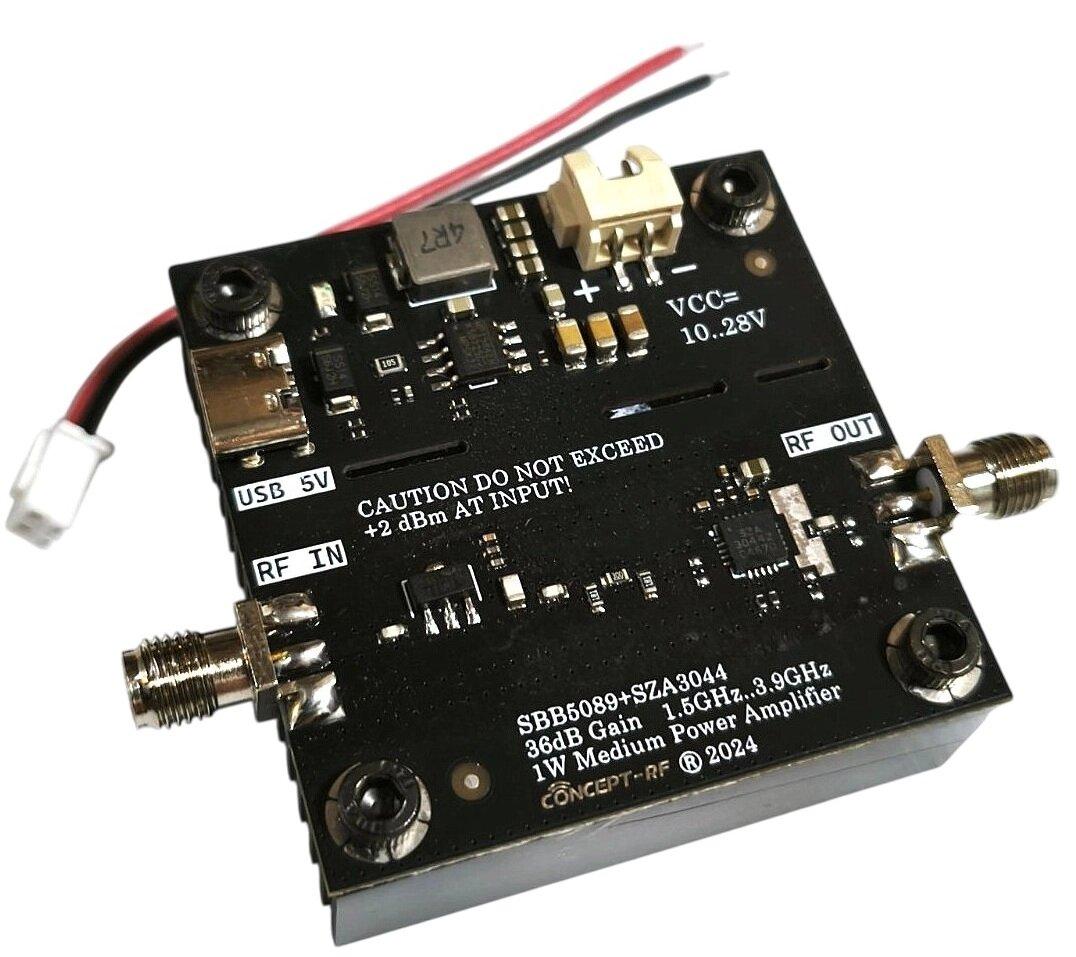

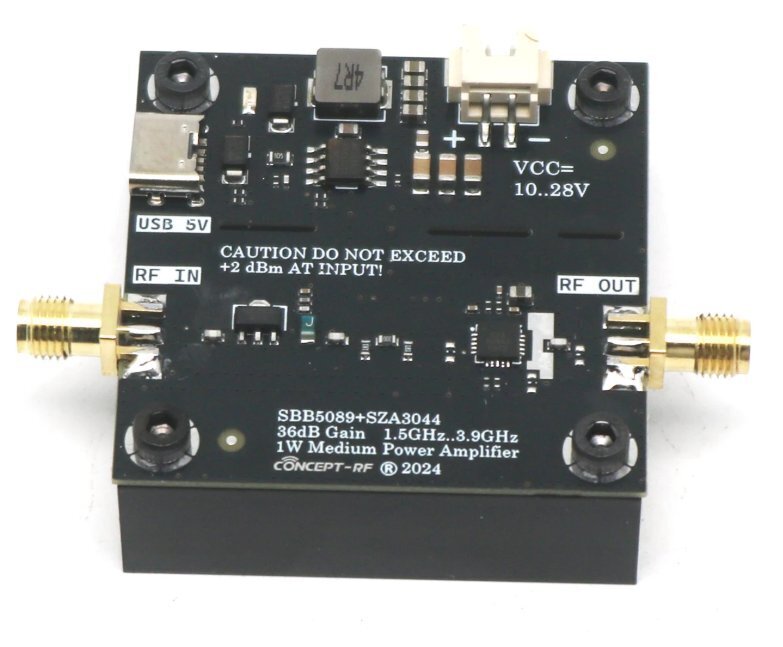

Підсилювач потужності 1.5GHz-3.9GHz 1W 36dB SBB5089 SZA3044, DC10V-28V, SMA-female

Підсилювач потужності 1.5GHz-3.9GHz 1W 36dB SBB5089 SZA3044, DC10V-28V, SMA-female.

Перш ніж підключити живлення - звичайним тестером поміряйте змінну напругу між мінусом/корпусом підсилювача і мінусом джерела живлення.
Не повинно бути ніякої напруги. Якщо ж є, наприклад, 70 В, то спочатку потрібно розібратися із заземленням і антен, і блоку живлення. Інакше підсилювач згорить.

SBB5089+SZA3044 — це пристрій потужністю 1 Вт, спеціально розроблений для різних застосувань в діапазоні частот 1,5–3,9 ГГц, наприклад GPS, WiFi, ZigBee, Lora, широкосмугового нітридного драйвера, випробувань на електромагнітну сумісність і т.д.

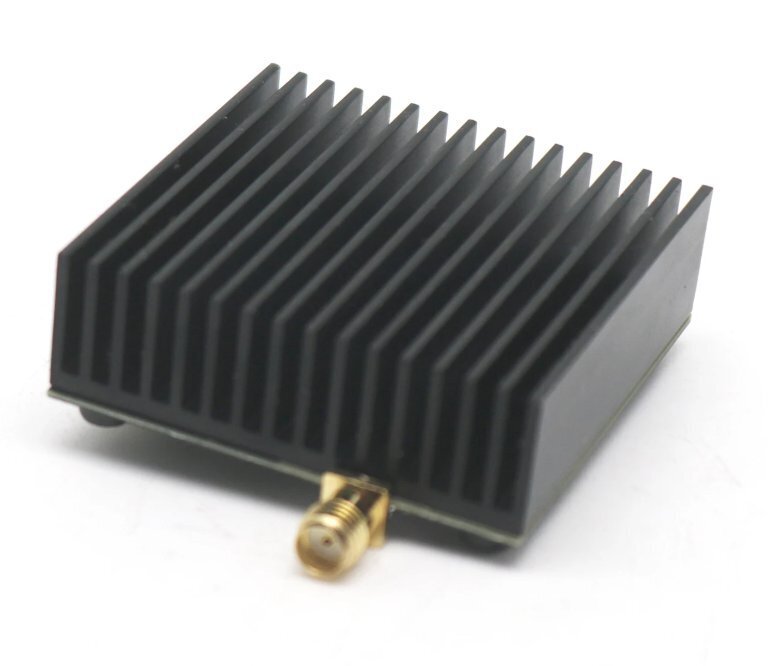

Підтримка живлення в діапазоні напруг 10-28 В з відносно плавним посиленням та потужністю. Завдяки радіаторам пристрій може стабільно працювати протягом тривалого часу.

Параметри:

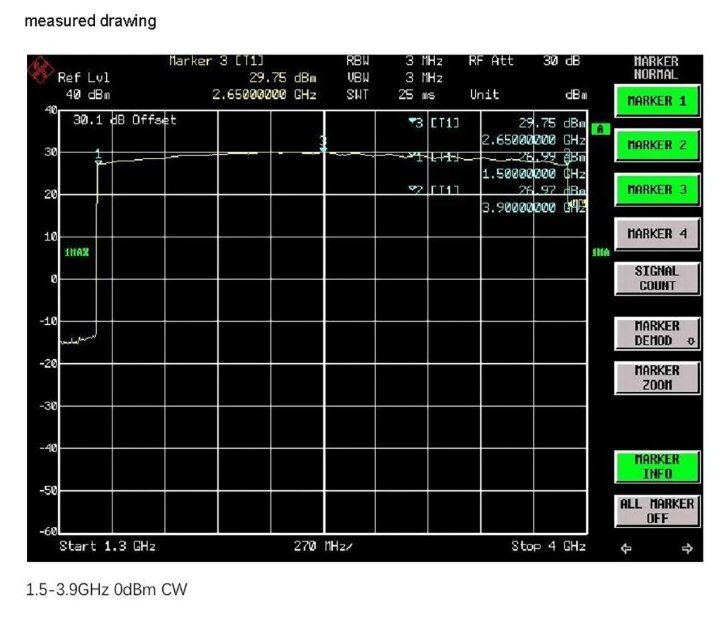

Смуга пропускання (3 дБ): 1,5-3,9 ГГц
Коефіцієнт посилення: 36 дБ (типове значення)
Потужність насичення: 1 Вт
Максимальна вхідна потужність ВЧ: 2 дБм (не перевищуйте, інакше SZA3044 може вийти з ладу!)
Струм споживання: 0,2 А (вхідна напруга 10 В)
Напруга живлення: 10-28 В
ВЧ-інтерфейс: SMA-female (гніздо)
Роз'єм живлення: XH2.54 2P
Розміри: приблизно 50 x 50 x 20 мм (без урахування роз'ємів)
Колір: чорний.

Примітка: підсилювач потужності ВЧ є вразливою частиною, обов'язково підключіть вхід та вихід та зверніть увагу на узгодження імпедансу та тест включення живлення.
Не підключайте живлення, якщо навантаження не підключене.
