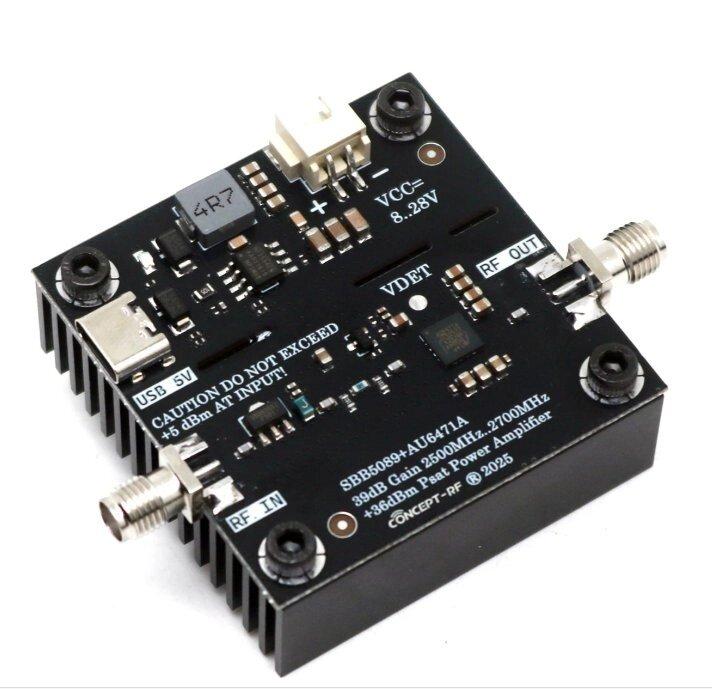

Підсилювач потужності 2.2GHz-3.1GHz 4W 39dB SBB5089+AU6471A, DC8V-28V, SMA-female

Підсилювач потужності 2.2GHz-3.1GHz 4W 39dB SBB5089+AU6471A, DC8V-28V, SMA-female.

На платі підсилювача вказано номінальну частоту 2,5–2,7 ГГц. Виміряна фактична частота (заявлена ​​виробником) – 2,2-3,1 ГГц.

Перш ніж підключити живлення - звичайним тестером поміряйте змінну напругу між мінусом/корпусом підсилювача і мінусом джерела живлення.
Не повинно бути ніякої напруги. Якщо ж є, наприклад, 70 В, то спочатку потрібно розібратися із заземленням і антен, і блоку живлення. Інакше підсилювач згорить.

SBB5089+AU6471A — це пристрій потужністю 4 Вт, призначений для різних застосувань у номінальному діапазоні частот 2,5–2,7 ГГц (фактично виміряний діапазон частот становить 2,2–3,1 ГГц), таких як GPS, Wi-Fi, ZigBee, Lora, широкосмуговий привід на нітриді галлі.

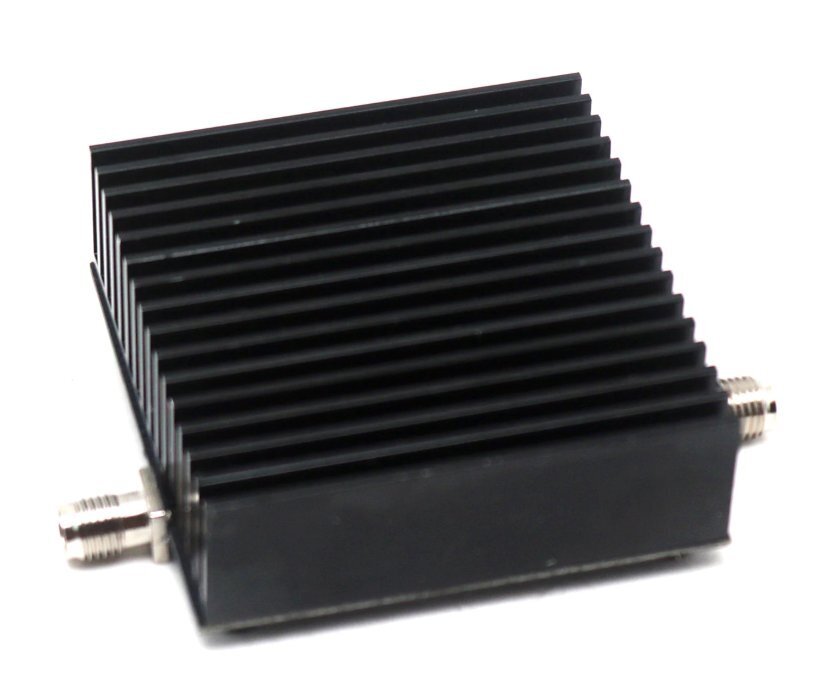

Підтримує широкий діапазон напруг живлення 8-28 В з відносно плавним посиленням та потужністю. Оснащений радіатором та здатний стабільно працювати протягом тривалого часу.

Параметри:

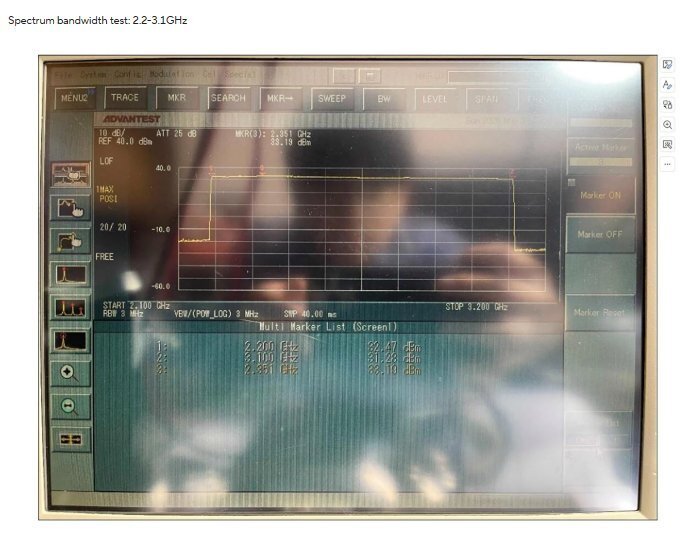

Смуга пропускання: 2,5-2,7 ГГц (номінальна), 2,2-3,1 ГГц (виміряна фактична)

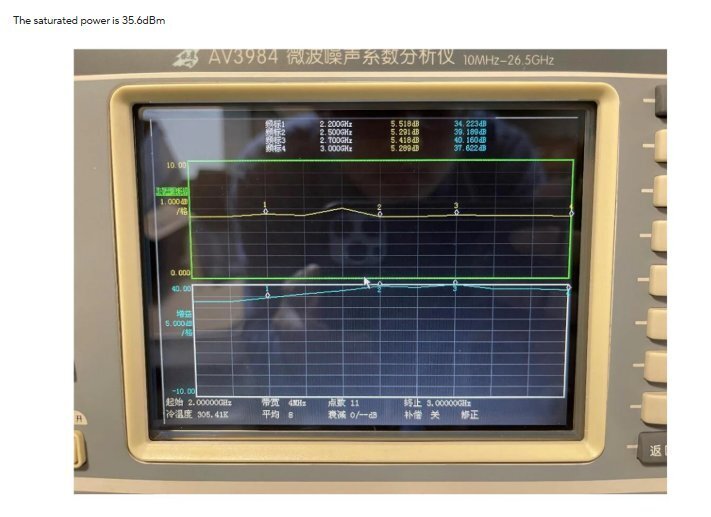

Коефіцієнт посилення: 39 дБ (типове значення)

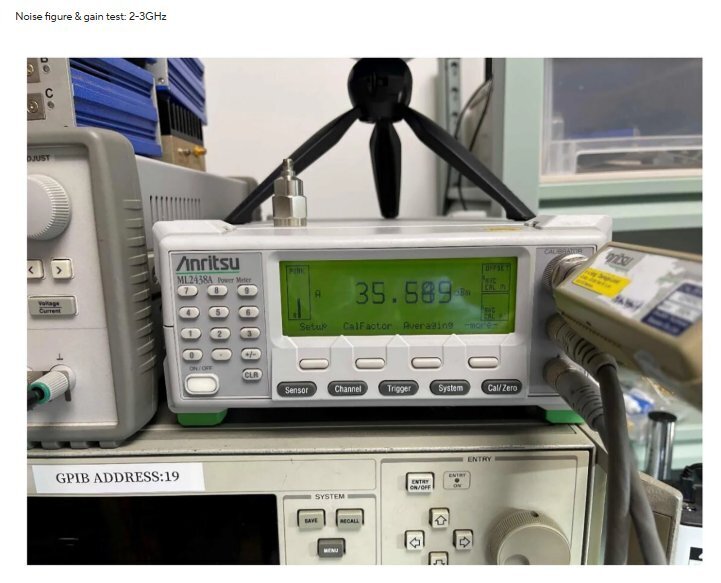

Потужність: 4 Вт
Коефіцієнт шуму: 5,3 дБ (типове значення)
Максимальна потужність вхідного ВЧ-сигналу: 5 дБм (не перевищуйте, інакше AU6471A може вийти з ладу)
Напруга живлення: 8-28 В
ВЧ-інтерфейс: SMA-female (гніздо)
Інтерфейс живлення: USB-порт типу C 5 В
Розміри (без урахування роз'ємів): 50*50*20 мм
Вага: близько 60 грн.
Колір: чорний.

Примітка: підсилювач потужності ВЧ є вразливою частиною, обов'язково підключіть вхід та вихід та зверніть увагу на узгодження імпедансу та тест включення живлення.
Не підключайте живлення, якщо навантаження не підключене.
