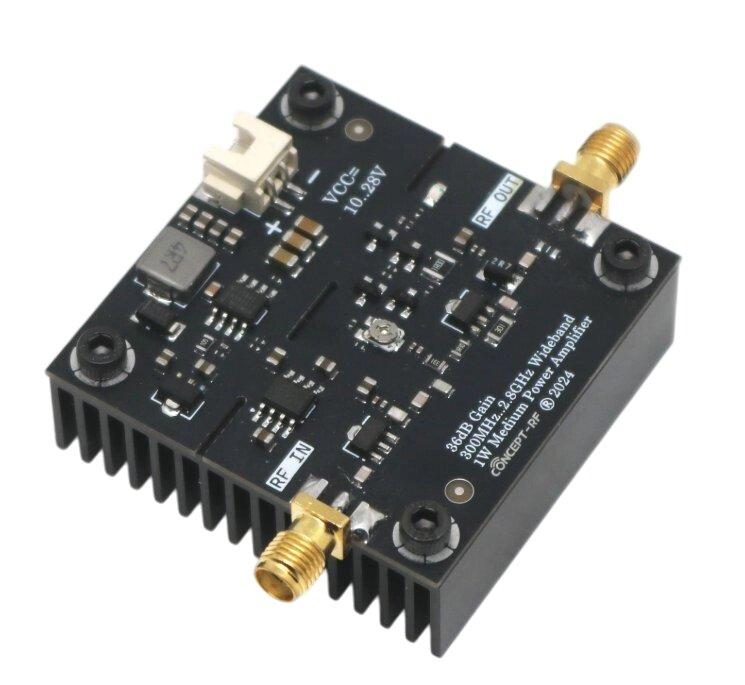

Підсилювач потужності 300MHz-2,8GHz 1W 36dB, RF signal POWER AMP, 10-28V, SMA-female

Підсилювач потужності 300MHz-2,8GHz 1W 36dB, RF signal POWER AMP, 10-28V, SMA-female.

Перш ніж підключити живлення - звичайним тестером поміряйте змінну напругу між мінусом/корпусом підсилювача і мінусом джерела живлення.
Не повинно бути напруги. Якщо ж є наприклад 70, то спочатку потрібно розібратися із заземленням і антен, і блоку живлення. Інакше підсилювач згорить.

Підсилювач потужності ВЧ 1 Вт призначений для широкосмугових додатків в діапазоні частот 0,3-2,8 ГГц, таких як зв'язок зі стрибкоподібною перебудовою частоти, драйверів GaN, тестування EMC і багато іншого.

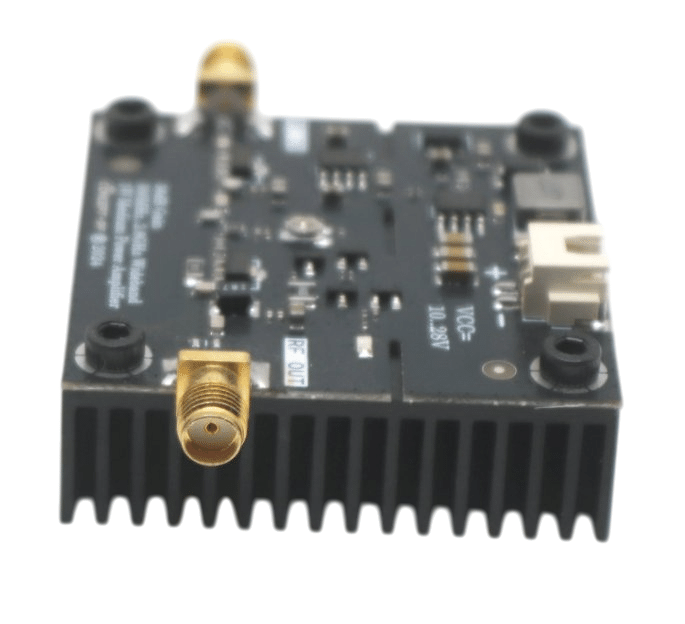

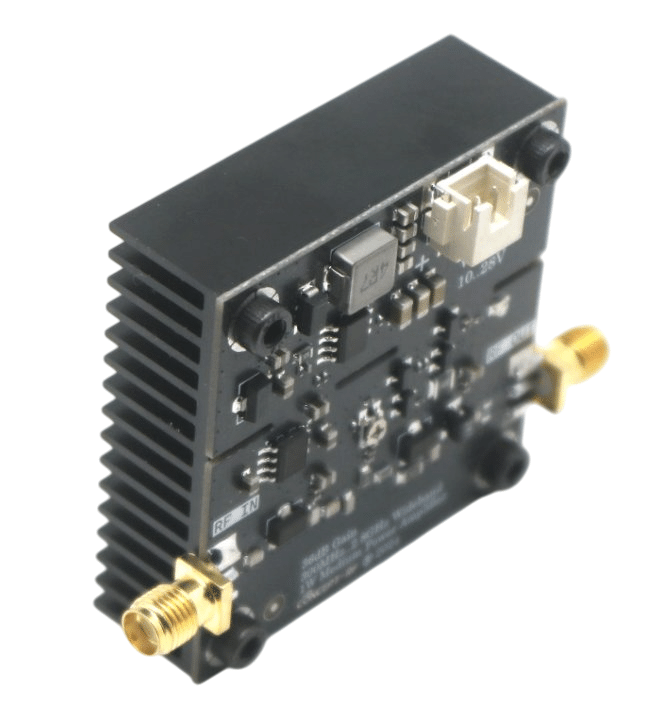

Має елегантний чорний корпус, розміри приблизно 50 50 20 мм (без роз'ємів) і вага 60 гр. (Без упаковки).

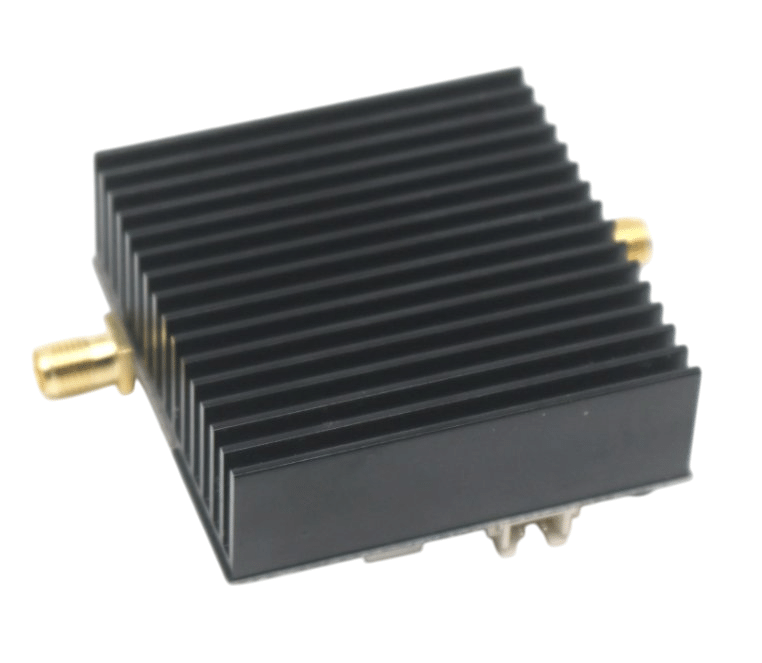

Підсилювач підтримує широкий діапазон вхідної напруги 10–28 В, забезпечує плавний коефіцієнт посилення та характеристики потужності, а також оснащений вбудованою схемою температурної компенсації та вбудованим радіатором для стабільної довготривалої роботи.

Характеристики:
Смуга пропускання: 0,3-2,8 ГГц (з можливістю розширення до 100 МГц, ефективний діапазон: 0,1-2,8 ГГц).

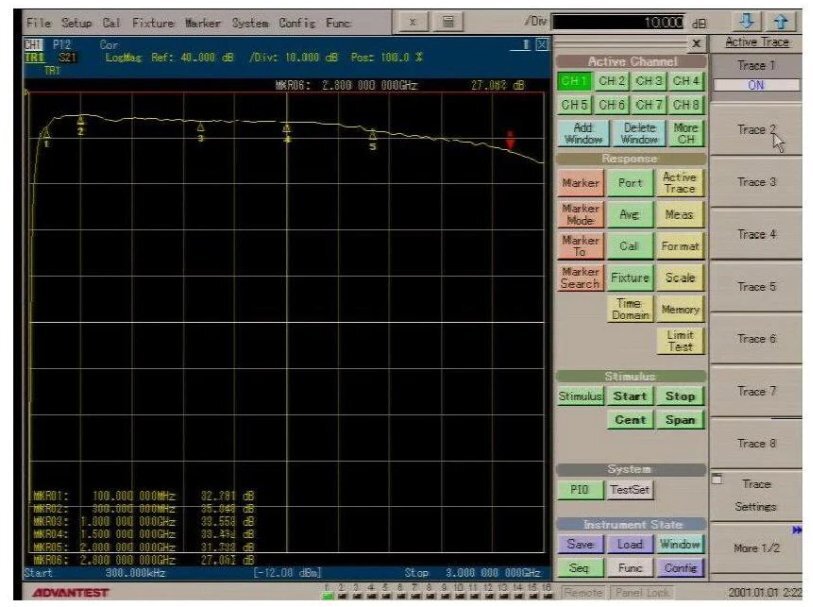

Коефіцієнт посилення: 35,5 дБ (виміряно на частоті 300 МГц при вхідному рівні -20 дБм та вихідному рівні 15,5 дБм).

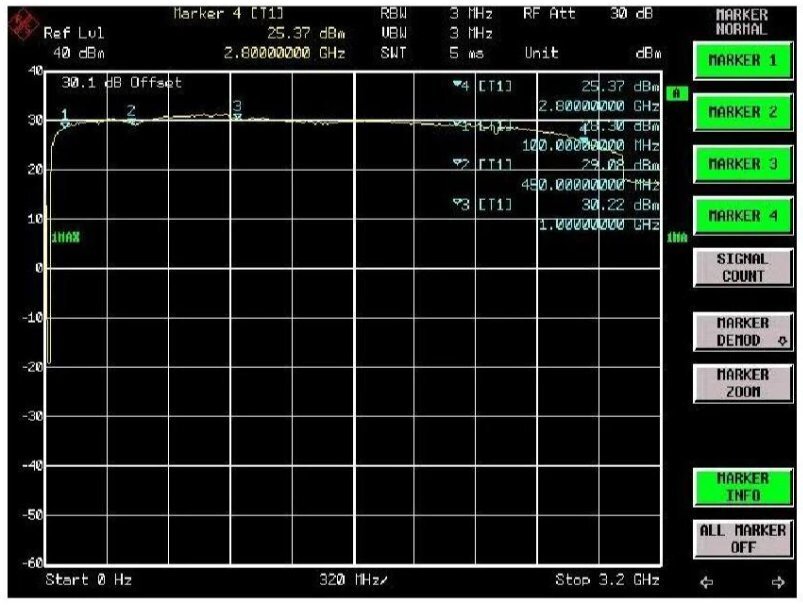

Насичена вихідна потужність (Psat): 1 Вт на частоті 300 МГц.
Крапка компресії 1 дБ (P1dB): 28 дБм на частоті 300 МГц.
Максимальна вхідна потужність ВЧ: 3 дБм.

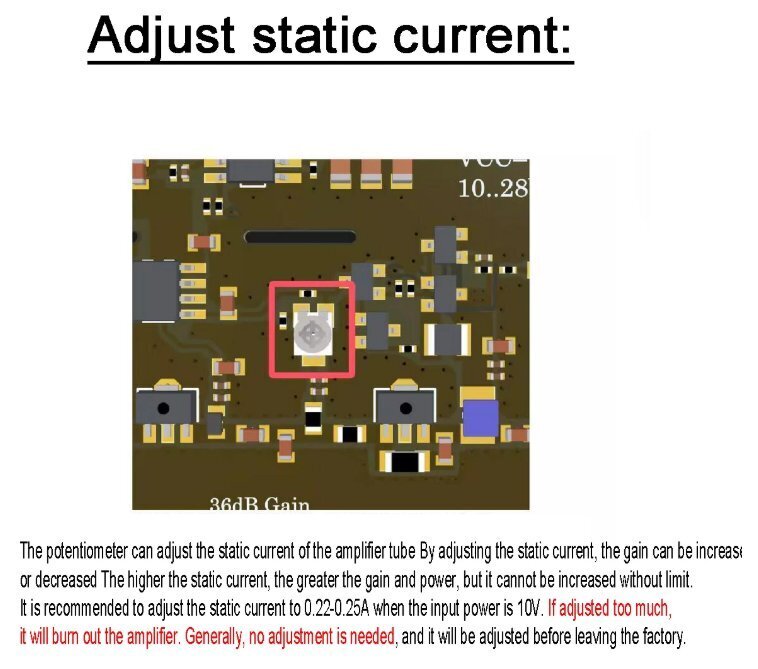

Струм спокою: 0,22-0,25 А при вхідній напрузі 10 В.
Робоча напруга: 10-28 ст.
ВЧ-роз'єм: SMA (гніздо) (зовнішнє різьблення, внутрішній отвір).
Роз'єм живлення: XH2.54 2P.

Примітка: Підсилювач потужності ВЧ є вразливим компонентом, тому обов'язково підключіть вхід та вихід, а також зверніть увагу на узгодження імпедансу та перевірку при включенні живлення.
