Підсилювач 3G/4G LTE інтернету та зв'язку HB-CGDW 900/1800/2100/2600 МГц з антенами, комплект, 500-700 кв. м.

Гарантія 12 місяців. У разі поломки – заміна на новий репітер без ремонту!

Репітер (ретранслятор, повторювач, підсилювач, бустер, repeater) призначений для посилення радіосигналу Операторів мобільного зв'язку стандарту GSM 900/DCS 1800/4G LTE 900/1800/2100/2600/3G 2100 МГц (Band 1/3/7/8).

Репітер одночасно посилює сигнал на частотах 900 МГц, 1800 МГц, 2100 МГц та 2600 МГц, що дозволяє за допомогою лише одного даного підсилювача забезпечити якісний зв'язок та інтернет для всіх операторів стільникового зв'язку.
Підходить для встановлення, як у межах міста, так і за його межами.
Репітер сумісний з усіма операторами GSM 900 MГц/DCS 1800 MГц та 3G/4G LTE мережами.

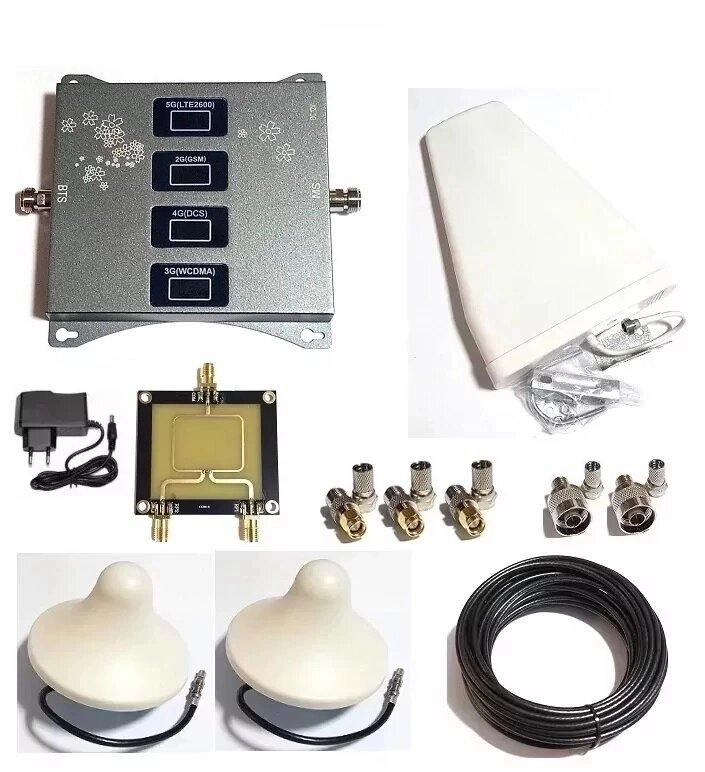

У комплект входить:
1. Зовнішня логоперіодична антена 640-3720 МГц 8-9 dBi 50 Вт - 1 шт.
https://repiter.mobi/p/1572625520-antenna-698-3800-mgc-8-9-dbi-100-vt-logoperiodicheskaya-gjx/

2. Внутрішня стельова антена 2G/3G/4G LTE/Wi-Fi 850-3895 МГц 2/5 дБ - 2 шт.
https://repiter.mobi/p/11586575-antenna-potolochnaya-gsm-cdma-dcs-3g-800-2500-mgc-3-db/

3. Дільник/суматор потужності на 2 виходи 100-2700MHz 25W, SMA-female - 1 шт.
https://repiter.mobi/p/1633418631-delitel-summator-moshchnosti-na-2-vyhoda-100-2700mhz-25w-sma-female-82922/

4. Перехідник SMA-male (штир) - F-female (гніздо) - 3 шт.
https://repiter.mobi/p/1370486888-perehodnik-sma-male-pin-f-female/

5. Перехідники з "N" на "F" – 2 шт.
https://repiter.mobi/p/33981242-perehodnik-n-male-f-female/

6. Кабель RG-6U 75 Ом – 30 м.
https://repiter.mobi/p/1599255855-kabel-koaksialnyy-rg-6u-finmark-f690bv-75-om-chernyy/(або подібний)

7. Репітер HB-CGDW 900/1800/2100/2600 МГц з блоком живлення - 1 шт.
https://repiter.mobi/p/1642460951-usilitel-mobilnoy-svyazi-i-interneta-2g-3g-4g-hb-cgdw-900-1800-2100-2600-mgc-500-700-kv-m/

Порядок встановлення репітера:
1) Зовнішня антена встановлюється на кронштейні на даху, фасаді будинку. Можна використовувати щогли або наявні споруди. Напрямок антени – у бік передбачуваного джерела сигналу (з можливістю коригування напряму у процесі тестування). Дуже важливо, щоб зовнішня антена знаходилася на вищому рівні по відношенню до внутрішньої антени.

2) Внутрішня антена встановлюється на стелю та розподіляє сигнал по всій площі приміщення, кут розгортки 360 градусів. Зручна конструкція для встановлення на підвісну стелю (типу Армстронг). Кріпиться антена на стелі за допомогою спеціальної гайки на відстані не менше 10 метрів від зовнішньої антени.
Чим більшою буде відстань між антенами, тим краще буде якість сигналу.

Для підключення двох внутрішніх антен використовується професійний дільник потужності на дві точки.

3) Кабель розрізаєте у потрібному місці. Репітер ставиться, як урізання в кабель.
Накрутіть перехідники N-F для репітера на кабель.

4) Кабель зовнішньої антени підключається до гнізда BTS (outdoor), внутрішня антена підключається до гнізда Mobile (indoor).
Репітер включати в мережу 220 В тільки з підключеними антенами, інакше недотримання порядку установки може призвести до поломки самого репітера.

5) Репітер готовий до роботи і через кілька хвилин, якщо Ви правильно все підключили, то сигнал від будь-якого з зон доступу операторів зв'язку буде посилений по можливості до максимального рівня.

Зверніть увагу!
Внутрішня і зовнішня антени репітера в ідеалі повинні бути розділені перешкодою, яка не пропускає сигнал зв'язку (залізобетонна стіна, перекриття поверхів і т.д.), важливо також розділяти горизонтальні площини антен (зовнішня на даху, внутрішня - всередині будинку, в нижній його частині ). В іншому випадку, можливий небажаний «ефект луни або самозбудження», коли репітер посилюватиме свій власний сигнал (аналогічний ефект при піднесенні мікрофона до динаміка).
Комутація антен і кабелів ВЧ повинна проводитися тільки при вимкненому живленні репітера!
Якщо підключаєте дві або більше внутрішніх антени - спочатку потрібно налаштувати систему на одній внутрішній антені і тільки потім ставити дільник потужності та додаткові антени.
Від репітера до дільника потужності необхідно використовувати кабель щонайменше 1,5-2 метри (можна більше).
Дисплей репітера не несе важливу інформацію. Не звертайте на нього жодної уваги.
Репітер підсилює всіх Операторів і що відображається на дисплеї репітера в даний момент неможливо зрозуміти. Наприклад, рівні сигналу не вашого оператора.

Можливі неполадки:
Немає сигналу - постарайтеся направити антену так, щоб вона була максимально точно спрямована на найближчу вежу стільникового оператора, спробуйте змінити положення зовнішньої антени, переконайтеся, що сигнал у зоні зовнішньої антени не слабший за -70 дБ, збільште дистанцію між зовнішньою та внутрішньою антенами, перевірте всі з'єднання.
