Фільтр 1,5 ГГц - 7 ГГц, SMA-female

Фільтр 1,5 ГГц – 7 ГГц, SMA-female.

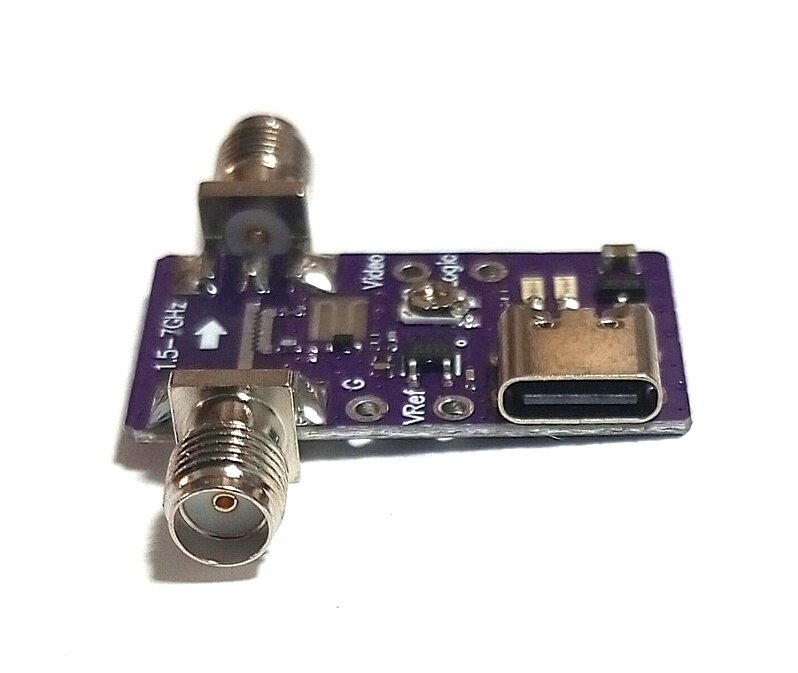

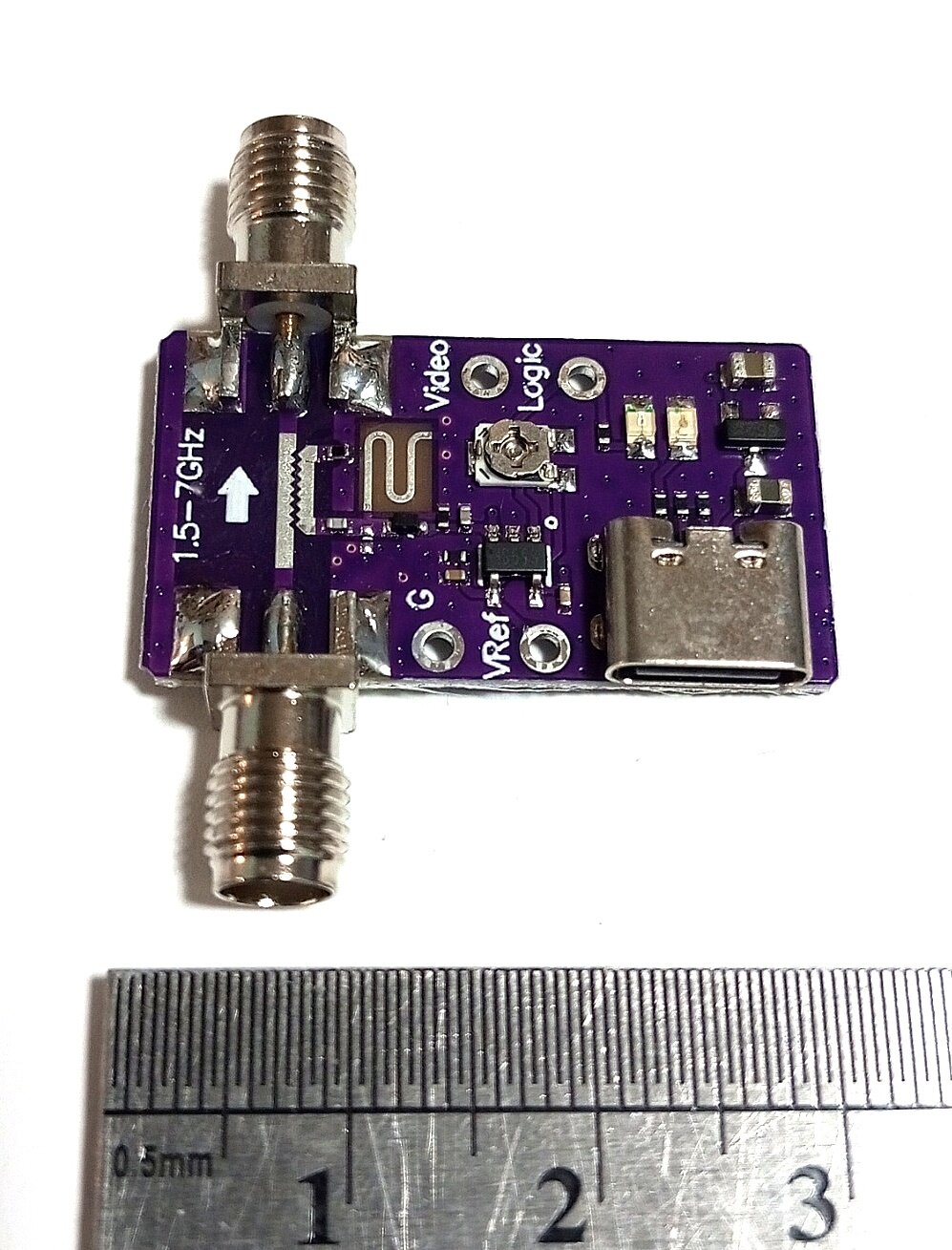

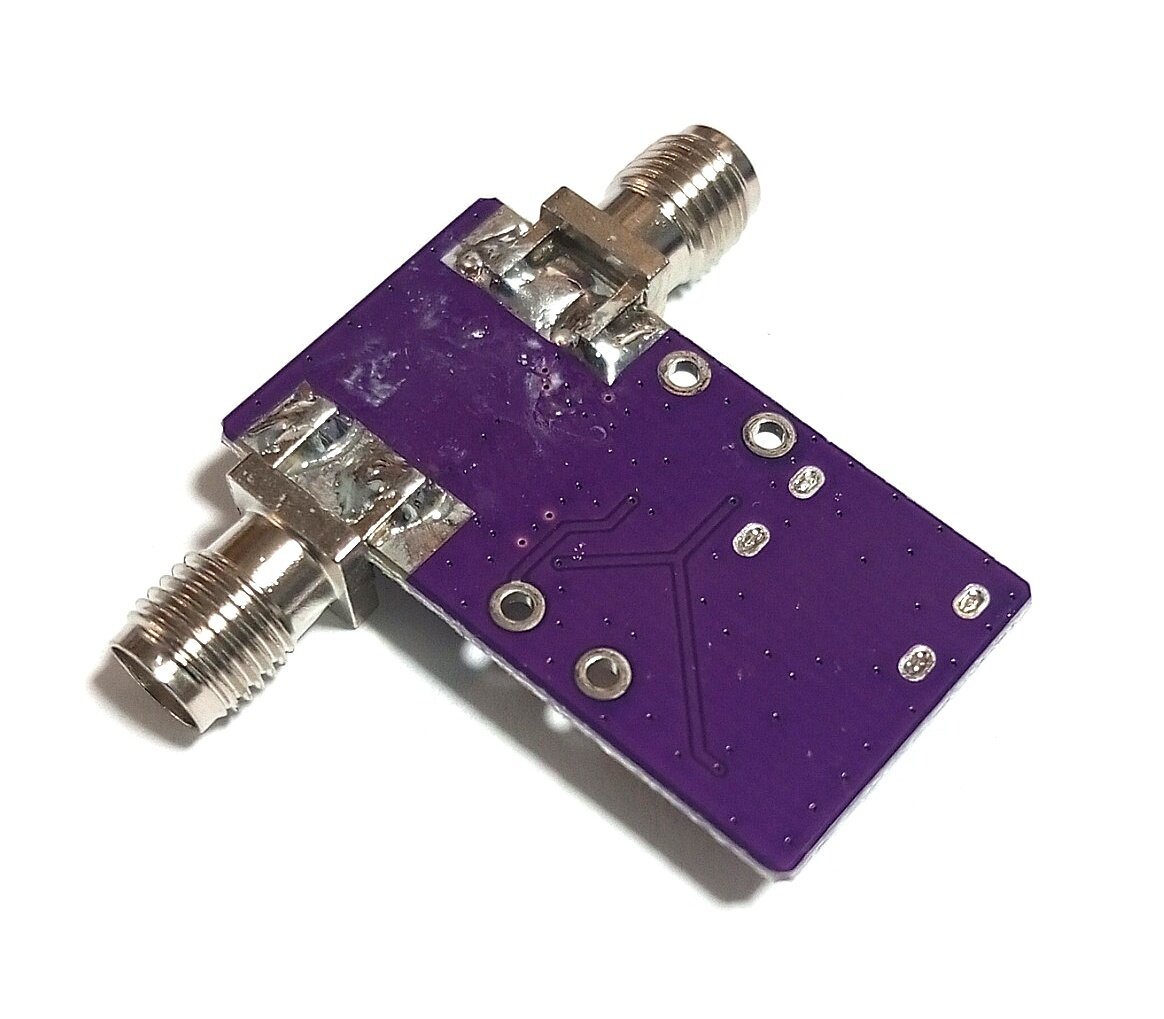

Модуль поєднує мікросмужковий спрямований відгалужувач, діодний детектор, компаратор та інші компоненти на платі. Модуль детектора працює у діапазоні частот 1.5G-7GHz.
Джерело живлення USB Type-C може виводити сигнал TTL 3.3V.

Використання:
Доступ до USB-порту Джерело живлення 5V (максимум 5.5V)

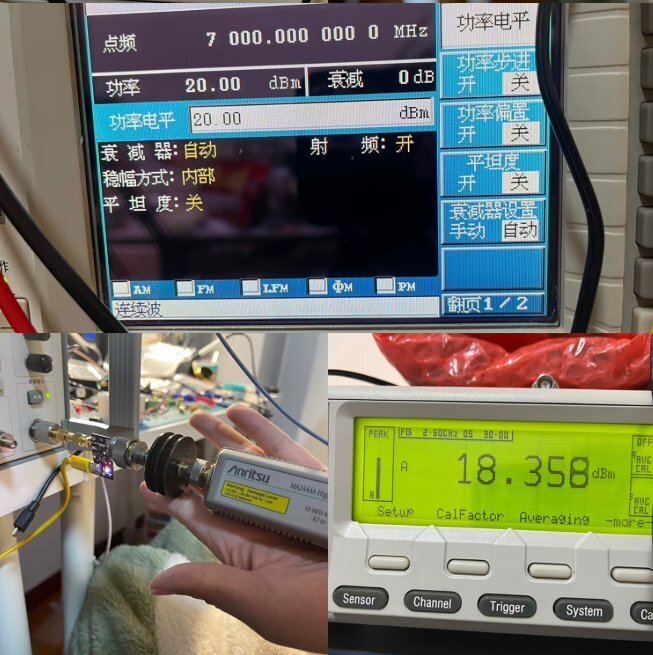

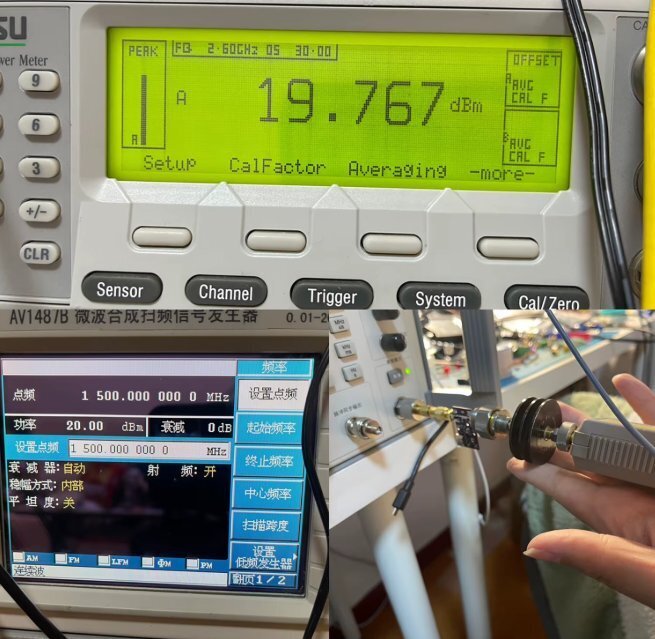

Коли потрібно виміряти вихідну потужність. Ліва сторона – це вхід RF. Права сторона - це вихід RF
Коли необхідно виміряти відбиту потужність. Ліва сторона – це вихід RF. Вхід радіосигналу знаходиться праворуч.

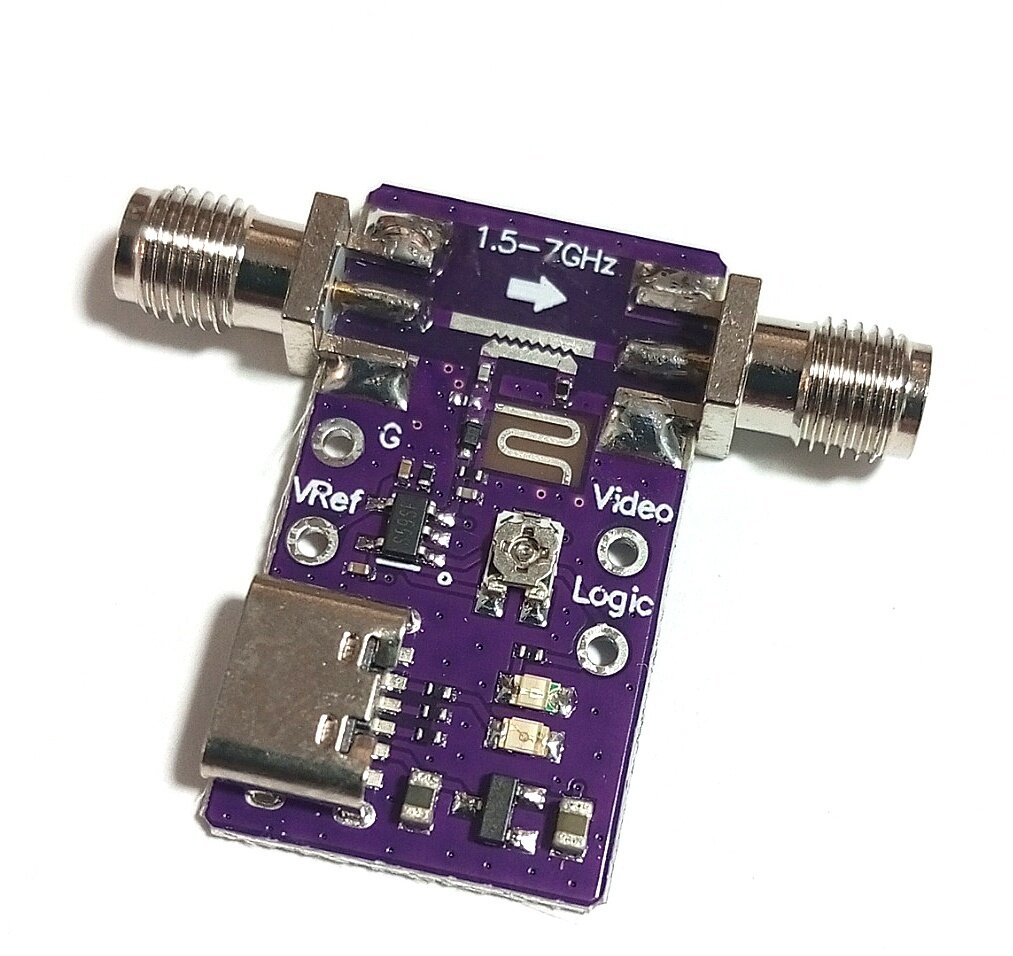

V: Сигнал виявлення (огинає)
Логіка: вихід логічного сигналу TTL
Точка Vref: опорна напруга компаратора
Опорну напругу компаратора можна відрегулювати за допомогою потенціометра 3303W
Коли напруга виявлення нижче опорної напруги, вихід TTL низький
Коли напруга виявлення вище за опорну напругу, вихід TTL високий.
Зелений світлодіод – це індикатор живлення, який спалахує після вставки USB.
Синій світлодіод – це індикатор виходу TTL, який спалахує, коли вихід TTL високий.
Сценарії застосування: перемикання приймача двонаправленого підсилювача потужності (компонент TR), захист виходу підсилювача потужності від стоячої хвилі, моніторинг входу-виходу тощо.
