Комплект автономного ретранслятора мобільного зв'язку та інтернету 900/1800/2100 МГц.
Сонячна панель ставиться під кутом 30-45 градусів у літню пору і 60-70 градусів у зимовий час, панель повинна бути освітлена сонцем повністю.
Сонячні панелі в похмуру погоду, а також увечері, вранці та вночі НЕ ПРАЦЮЮТЬ.
Панель потрібно ставити тільки в місце, де немає часткового затінення панелі і перпендикулярно сонячним променям.
Неприпустимо попадання тіні від листя або сусідніх предметів, також потрібно дивитися, щоб гілки, трава, каміння або інші перешкоди не створювали тіні на поверхні сонячної панелі, затінення навіть невеликої ділянки панелі призводить до значної втрати потужності.
Сонячну панель слід захищати від механічних пошкоджень, які можуть вивести її з ладу.
Репітер призначений для забезпечення постійного швидкісного високоякісного 3G/4G LTE інтернету та голосового зв'язку операторів Kyivstar, Vodafone Україна, Lifecell в діапазоні 900/1800/2100 МГц.
Повністю автономна система. Працює навіть посеред поля.

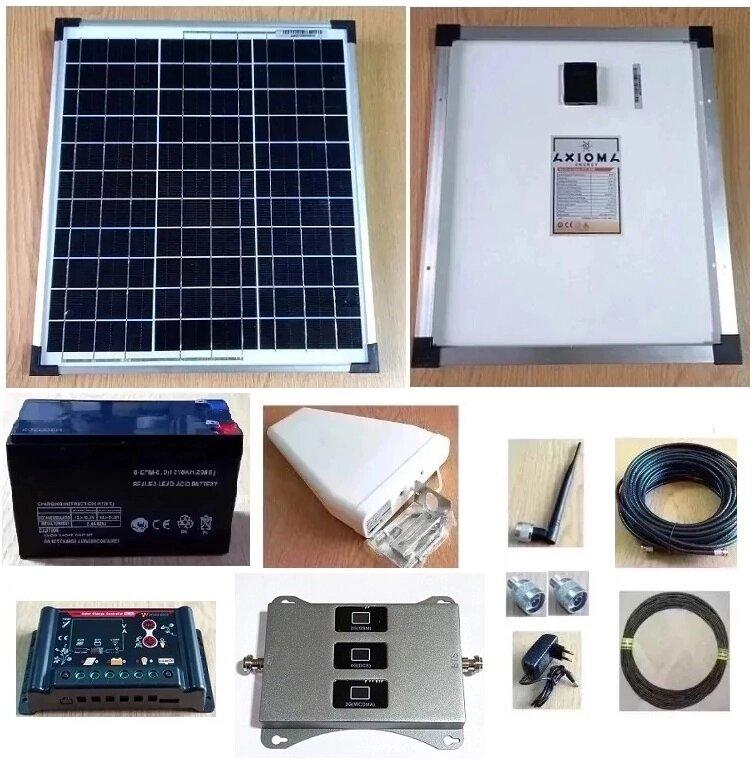

У комплект входить:
1. Зовнішня логоперіодична антена 8,5-10 дБ - 1 шт.
https://repiter.mobi/uk/p/1572625520-antenna-698-3800-mgc-8-9-dbi-100-vt-logoperiodicheskaya-gjx/
2. Внутрішня антена кругова з N роз'ємом - 1шт.
https://repiter.mobi/p/549018179-antenna-vsenapravlennaya-s-n-razemom-800-2200-mgc-3-db/
3. Перехідники з "N" на "F" – 2 шт.
https://repiter.mobi/p/33981242-perehodnik-n-male-f-female/
4. Кабель RG-6U 75 Ом білого або чорного кольору – 20 м.
https://repiter.mobi/uk/p/1599255855-kabel-koaksialnyy-rg-6u-finmark-f690bv-75-om-chernyy/ (або інший з розділу https://repiter.mobi/uk/products/kabel-koaksialnyy-f226120354/)
5. Репітер AFL-2070-GDW 900/1800/2100 MГц з блоком живлення - 1 шт.
https://repiter.mobi/p/1298272623-usilitel-golosovoy-svyazi-i-interneta-trehdiapazonnyy-2g-3g-4g-afl-2770-gdw-900-1800-2100-mgc-400-600-kv-m/
6. Сонячна панель монокристалічна Axioma 20M-AX 20 Вт - 1 шт.
https://repiter.mobi/p/1462691595-solnechnaya-panel-monokristallicheskaya-axioma-ax-20m-20-vt/
7. Контролер 30A PWM (ШИМ) Wincong SL02B-W 12/24В, 1хUSB - 1 шт.
https://repiter.mobi/uk/p/1422615329-20a-pwm-shim-kontroller-zaryada-akkumulyatorov-ot-solnechnoy-paneli-wincong-sl02b-12-24v-1husb/ (або подібний з розділу контролерів https://repiter.mobi/uk/products/kontrollery-zaryada-akkumulyatorov-ot-solnechnyh-paneley-f193202461/)
8. Кабель для сонячної панелі П-274м 2х0,5 - 10 м. (кабель в наявності)
https://repiter.mobi/p/1395429671-kabel-voenno-polevoy-dalney-svyazi-p-274m-2h0-5/
9. Акумулятор DFM-8 (GEL) 12 В 8 Ач - 1 шт.
https://repiter.mobi/p/1459795537-akkumulyator-dfm-8-gel-12-v-8-ach/
Важливо! Спочатку до контролера заряду потрібно підключити акумулятор 12 В.
Потім підключаєте сонячну панель та навантаження – репітер підсилювач зв'язку.
У комплект входить 10 метрів військово-польового кабелю для винесення сонячної панелі на відкритий сонце простір.
Не переплутайте плюс та мінус при підключенні до контролера. Використовуйте звичайний тестер/вольтметр для визначення полярності кабелю.
Кабель можна проводити під землею і навіть у воді.
Репітер можна підключити безпосередньо до контролера до клем вихід 12 вольт на навантаження. Підключайте кабелем від блока живлення репітера, обрізавши його або аналогічним кабелем (не входить до комплекту).
Контролер повинен бути надійно підключений до акумулятора 12 вольт.
Якщо акумулятор відключиться від контролера під час заряду від сонячної панелі, то контролер вийде з ладу.
Другий спосіб - це додати в цю схему ще перетворювач напруги з 12 на 220 (дивіться на сайті в розділі "Сонячна і вітрова енергетика").
Що таке ємність акумулятора? Методика її розрахунку.
https://repiter.mobi/uk/articles/2666726-shcho-take-emnist-akumulyatora-metodika-ii-rozrahunku/
Розрахунок ємності акумуляторної батареї.
https://repiter.mobi/uk/articles/2666731-rozrahunok-emnosti-akb-ta-osnovni-ponyattya/
Який акумулятор вибрати гелевий чи AGM? Переваги та недоліки.
https://repiter.mobi/uk/articles/2666735-yakiy-akumulyator-vibrati-geleviy-chi-agm-perevagi-i-nedoliki/
Основні | |
---|---|
Вага | 1 кг |
Користувацькі характеристики | |
Блок живлення ретранслятора | 12В/2А |
Вид | лінійні (бустери) |
Вбудована система захисту від самозбудження і перешкод | Так |
Вихідна потужність | 20 дБМ |
Герметичний корпус (підходить для монтажу вуличного) | Немає |
Графічний дисплей | Так |
Діапазон частот | 4G LTE 1800 MHz|4G LTE 900 MHz|DCS-1800|GSM-900|UMTS-2100 |
Коефіцієнт посилення | 70 dB |
Наявність регулювання посилення | Немає |
Живлення | адаптер |
Площа покриття | 500 |
Споживана потужність | 24 Вт |
Тип | активний |
