Підсилювач зв'язку WLC3075-GDW 900/1800/2100 МГц із зовнішньою логоперіодичною та 4-ма внутрішніми антенами, 1600-2000м²

Гарантія 12 місяців. У разі поломки – заміна на новий репітер без ремонту!

Репітер (ретранслятор, повторювач, підсилювач, бустер, repiater) призначений для забезпечення якісного голосового зв'язку 2G 900/1800, 3G 2100 МГц та стабільної передачі інтернет-даних 4G LTE 900/1800, 3G/4G LTE 2100 МГц (Київстар, Lifecell, Vodafone Україна, 3Mob/Lycamobile).

Репітер сумісний з усіма мережами та провайдерами WСDMA 3G/4G LTE 2100, DCS 1800/4G LTE 1800, GSM 900/4G LTE 900, що дозволяє за допомогою лише одного даного підсилювача забезпечити якісний зв'язок та інтернет для всіх операторів стільникового зв'язку.
Функція АРУ (автоматичне регулювання підсилення) та MGC (ручне регулювання підсилення).
Встановити репітер можна у будь-якій будівлі на площі до 2000 кв. м.;
Репітер забезпечує стабільний, стійкий зв'язок для спілкування по мобільному телефону та стабільний інтернет.
Зменшує надвисокочастотне випромінювання телефону, таким чином зменшуючи негативний вплив на здоров'я людини

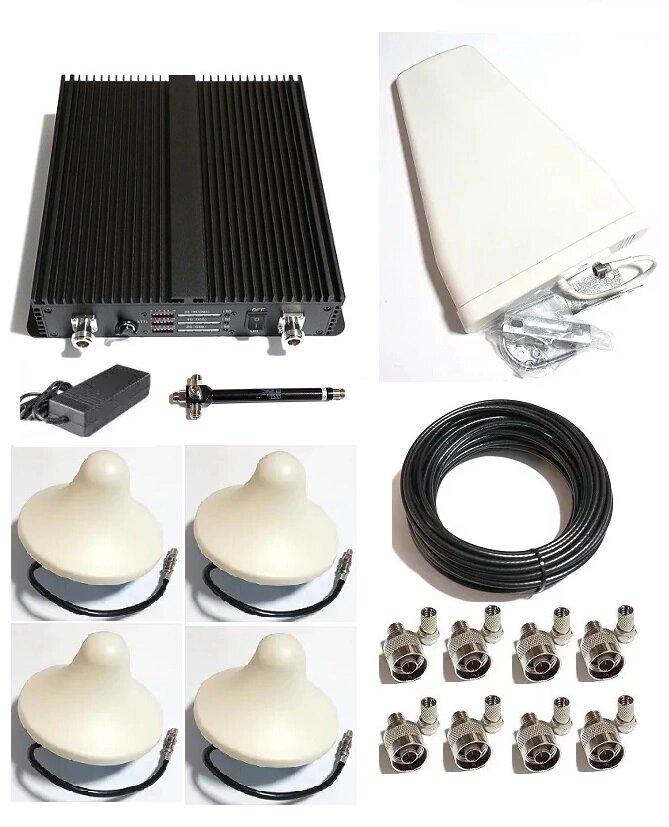

У комплект входить:
1. Зовнішня логоперіодична антена 640-3720 МГц 8-9 dBi - 1 шт.
https://repiter.mobi/p/1572625520-antenna-698-3800-mgc-8-9-dbi-100-vt-logoperiodicheskaya-gjx/

2. Внутрішня стельова антена 2G/3G/4G LTE/Wi-Fi 850-3895 МГц 2/5 дБ - 4 шт.
https://repiter.mobi/p/11586575-antenna-potolochnaya-gsm-cdma-dcs-3g-800-2500-mgc-3-db/

3. Перехідник з "N" на "F" – 7 шт.
https://repiter.mobi/p/33981242-perehodnik-n-male-f-female/

4. Кабель RG-6U 75 Ом – 40 м.
https://repiter.mobi/p/1599255855-kabel-koaksialnyy-rg-6u-finmark-f690bv-75-om-chernyy/ (або подібний)

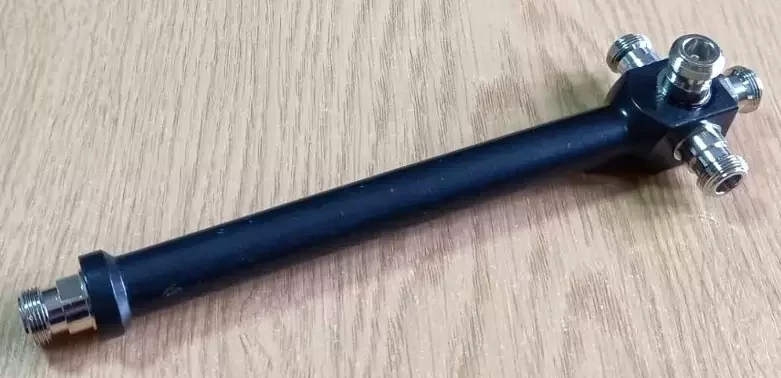

5. Дільник потужності професійний на чотири точки – 1 шт.
https://repiter.mobi/p/641400088-delitel-moshchnosti-professionalnyy-na-chetyre-tochki-800-2500-mgc/

6. Репітер WLC3075-GDW 900/1800/2100 МГц з блоком живлення - 1 шт.
https://repiter.mobi/p/1633629516-usilitel-mobilnogo-interneta-i-svyazi-hd-3075-gdw-900-1800-2100-mgc-1600-2000-kv-m/

Порядок встановлення репітера:
1) Зовнішня антена встановлюється на кронштейні на даху, фасаді будинку. Можна використовувати щогли або наявні споруди. Напрямок антени – у бік передбачуваного джерела сигналу (з можливістю коригування напряму у процесі тестування).Дуже важливо, щоб зовнішня антена знаходилася на вищому рівні по відношенню до внутрішньої антени.

2) Внутрішні антени встановлюється на стелю та розподіляє сигнал по всій площі приміщення, кут розгортки 360 градусів. Зручна конструкція для встановлення на підвісну стелю (типу Армстронг). Кріпиться антена на стелі за допомогою спеціальної гайки на відстані не менше 10 метрів від зовнішньої антени.
Чим більшою буде відстань між антена, тим краще буде якість сигналу.

Для підключення чотирьох внутрішніх антен використовується професійний дільник потужності на чотири точки.

3) Кабель розрізаєте у потрібному місці. Репітер ставиться, як урізання в кабель.
Накрутіть перехідники N-F для репітера на кабель.

4) Кабель зовнішньої антени підключається до гнізда BTS (outdoor), внутрішня антена підключається до гнізда Mobile (indoor).
Репітер включати в мережу 220 В тільки з підключеними антенами, інакше недотримання порядку установки може призвести до поломки самого репітера.

5) Репітер готовий до роботи і через кілька хвилин, якщо Ви правильно все підключили, то сигнал від будь-якого з зон доступу операторів зв'язку буде посилений по можливості до максимального рівня.

Зверніть увагу!
Внутрішня і зовнішня антени репітера в ідеалі повинні бути розділені перешкодою, яка не пропускає сигнал зв'язку (залізобетонна стіна, перекриття поверхів і т.д.), важливо також розділяти горизонтальні площини антен (зовнішня на даху, внутрішня - всередині будинку, в нижній його частині ). В іншому випадку, можливий небажаний «ефект луни або самозбудження», коли репітер посилюватиме свій власний сигнал (аналогічний ефект при піднесенні мікрофона до динаміка).
Комутація антен і кабелів ВЧ повинна проводитися тільки при вимкненому живленні репітера!
Якщо підключаєте дві або більше внутрішніх антени - спочатку потрібно налаштувати систему на одній внутрішній антені і тільки потім ставити дільник потужності та додаткові антени.
Від репітера до дільника потужності необхідно використовувати кабель щонайменше 1,5-2 метри (можна більше).
Дисплей репітера не несе важливу інформацію. Не звертайте на нього жодної уваги.
Репітер підсилює всіх Операторів і що відображається на дисплеї репітера в даний момент неможливо зрозуміти. Наприклад, рівні сигналу не вашого оператора.

Можливі неполадки:
Немає сигналу - постарайтеся направити антену так, щоб вона була максимально точно спрямована на найближчу вежу стільникового оператора, спробуйте змінити положення зовнішньої антени, переконайтеся, що сигнал у зоні зовнішньої антени не слабший за -70 дБ, збільште дистанцію між зовнішньою та внутрішньою антенами, перевірте всі з'єднання.
