Модуль з рознесенням BETAFPV SuperD ELRS 2.4G з 2хТ-антенами

Модуль з рознесенням BETAFPV SuperD ELRS 2.4G з 2хТ-антенами.

BETAFPV SuperD ELRS 2.4G - це перший у світі модуль зі справжнім рознесенням сигналів, в якому використовуються дві антени, подвійні ланцюги модуля та технологія TCXO (кварцовий генератор з температурною компенсацією), що забезпечує надточну частоту та відмінну продуктивність в умовах екстремальних температур. Він повністю відповідає вимогам надійності при польотах на великі відстані, аерофотозйомці або трюках вільним стилем з FPV.

Цей рознесений модуль з двома повними ланцюжками радіочастотних модулів (мається на увазі PA+LNA+SX1280), заснований на останній офіційній версії ExprssLRS.
Надлегка вага всього 1,1 г без антени. Плата модуля має розумне компонування і бездоганно чиста.
Дві антени Dipole T створять всеспрямований сигнал для хорошої передачі сигналу.
Він використовується не тільки для дронів FPV, але також для літаків FPV або інших літаків FPV.

Специфікація
Назва: Рознесений модуль BETAFPV SuperD ELRS 2.4G
MCU: ESP32 PICO D4, подвійний SX1280 (SX1281)
RF Chip: Dual SX1280 + Dual PA
Антенний роз'єм: IPEX MHF 1/U.FL
Радіочастота: 2,4 ГГц (2400 ~ 2480 МГц)
Потужність телеметрії: 20 дБм (100 мВт)
Протокол модуля: CRSF
Вхідна напруга: +5 В постійного струму при контакті «+»
Розмір друкованої плати: 22 мм*14 мм
Вага: 1 г без антени.

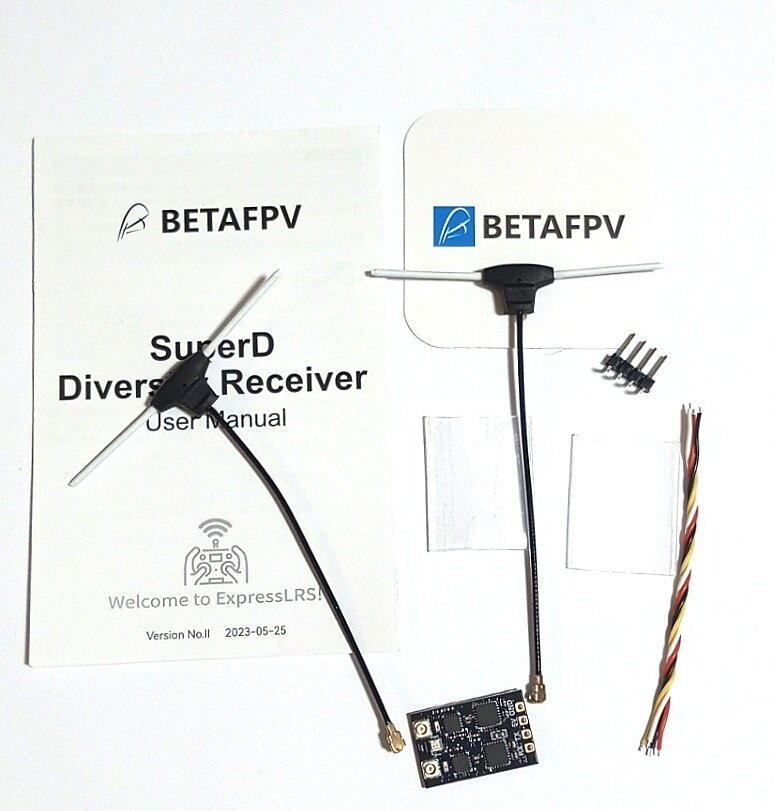

Комплектація:
1 х модуль з рознесенням SuperD ELRS 2,4G
2 х дипольна Т-антена BETAFPV
1 х кремнієві дроти 30AWG (1 чорний, 1 червоний, 1 білий, 1 жовтий).
1 х контактний роз'єм;
1 х посібник користувача.

Перший модуль із справжнім рознесенням та TCXO
Рознесений модуль SuperD ELRS 2.4G має вбудований TCXO (кварцовий генератор із температурною компенсацією), який використовується двома радіочастотними чіпами для надточного джерела синхронізації. Модуль із справжнім рознесенням, що включає два радіочастотні чіпи та PA+LNA, під час роботи виділятиме велику кількість тепла. Завдяки високоякісному TCXO він може витримувати екстремальні температури, не побоюючись спеки та холоду, безперервно видаючи точну частоту для польоту на великі відстані.

Рознесений модуль SuperD ELRS 2.4G має подвійні ланцюги радіочастотного модуля з двома антенами, що забезпечує більш тривалий та стабільніший політ FPV-дронів та радіокерованих літаків. Вибір відповідного модуля для управління квадрокоптером або іншими моделями радіокерування дуже важливий. Модулі BETAFPV ExpressLRS, включаючи ELRS Lite, Nano, Micro та новітній SuperD, повністю задовольняють вимогам пілотів для польотів із FPV.

Діаграма

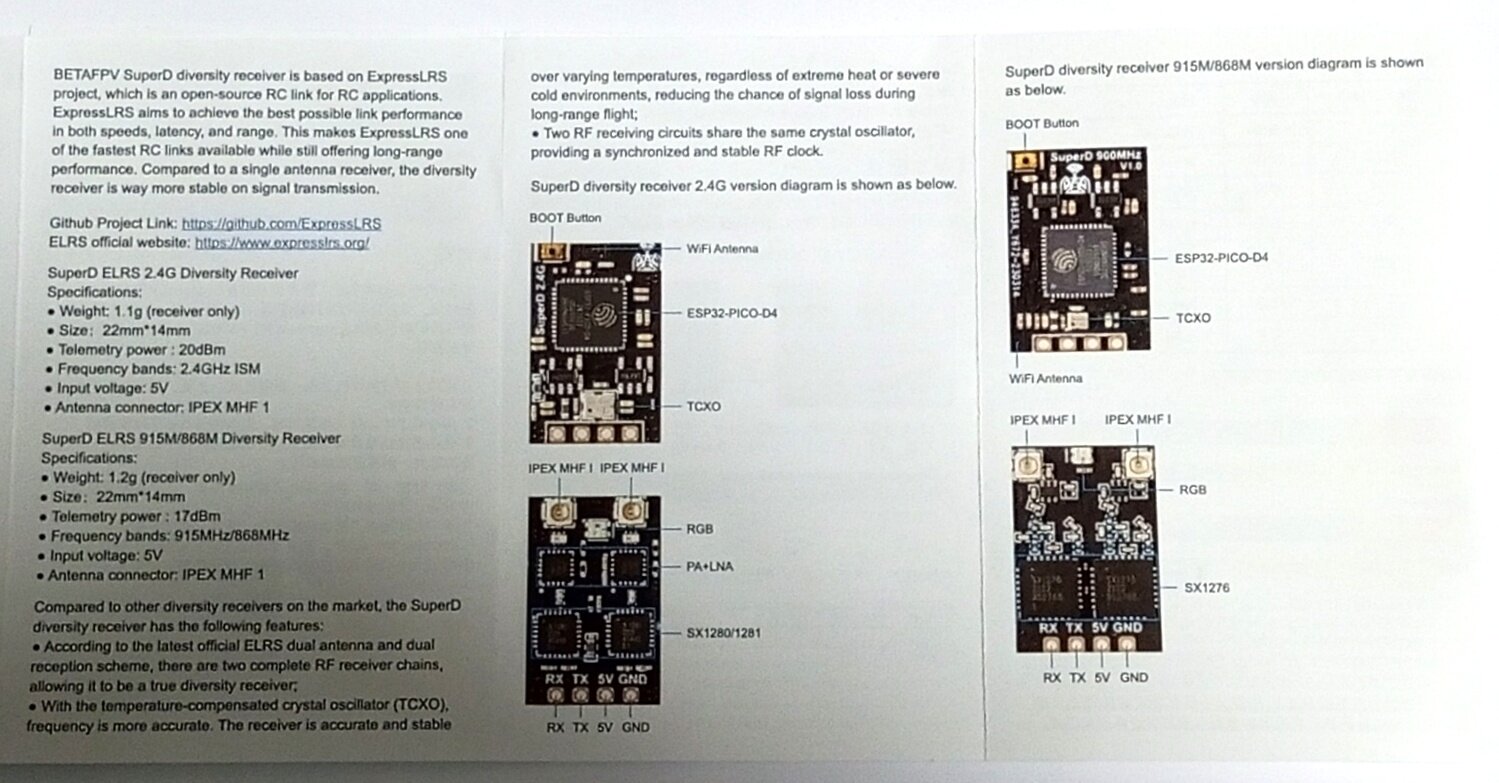

Схема рознесеного модуля SuperD ELRS 2.4G. На малюнку нижче показано передню частину RX.

Задня частина RX нижче.

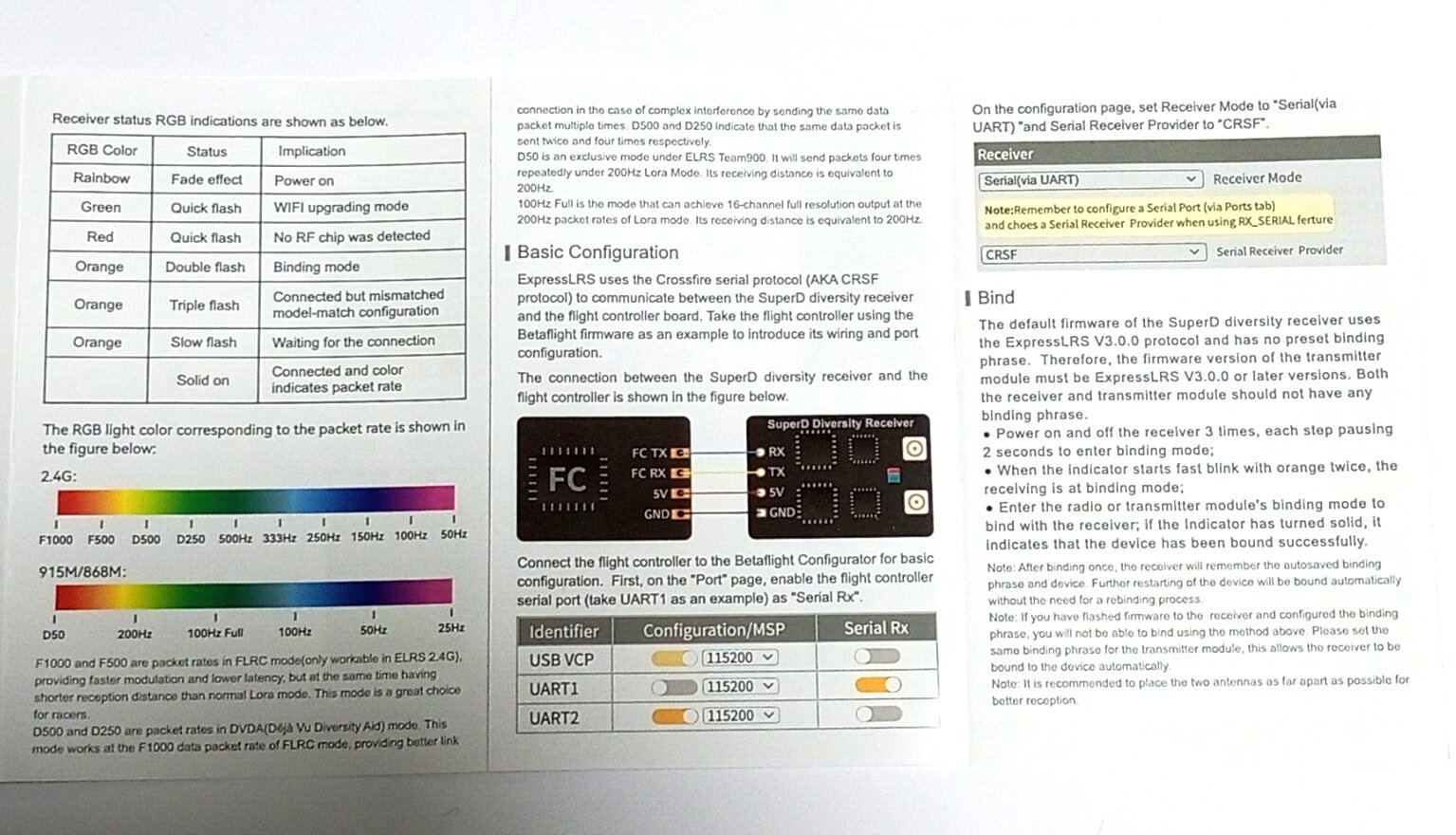

Індикація стану RGB-модуля SuperD показана нижче.

Колір RGB-підсвічування, що відповідає швидкості передачі пакетів, показаний на малюнку нижче.

Примітка. F1000 і F500 — це швидкості передачі пакетів у режимі FLRC, що забезпечують швидшу модуляцію та меншу затримку, але в той же час мають більш коротку відстань прийому, ніж у звичайному режимі Lora. Цей режим чудово підходить для гонщиків.

D500 та D250 – це швидкість передачі пакетів у режимі DVDA (Deja Vu Diversity Aid). Цей режим працює зі швидкістю передачі пакетів даних F1000 режиму FLRC, забезпечуючи найкраще з'єднання у разі складних перешкод за рахунок багаторазового відправлення одного і того ж пакета даних. D500 і D250 вказують, що той самий пакет даних відправляється двічі і чотири рази відповідно.

Конфігурація та прив'язка
ExpressLRS використовує послідовний протокол Crossfire (протокол AKA CRSF) для зв'язку між модулем рознесення SuperD та платою контролера польоту. Візьміть контролер польоту на прикладі прошивки Betaflight, щоб представити його проведення та конфігурацію портів.

З'єднання між рознесеним модулем SuperD та польотним контролером показано на малюнку нижче.

Підключіть політний контролер до конфігуратора Betaflight для базового налаштування. Спочатку на сторінці "Порт" увімкніть послідовний порт контролера польоту (як приклад візьміть UART1) як "Serial Rx".

На сторінці конфігурації встановіть для параметра "Режим приймача" значення "Послідовний (через UART)", а для "Послідовний постачальник приймача" - "CRSF".

Індикатор RGB двічі швидко блимає на модулі рознесеного сигналу SuperD, вказуючи, що модуль тепер перебуває у режимі прив'язки.
Налаштуйте модуль дистанційного керування або передавача для прив'язки до приймача; Якщо індикатор RGB модуля світиться постійно, це означає, що модуль успішно прив'язався.
Примітка. Після одноразової прив'язки одержувач запам'ятає автоматично збережену фразу прив'язки та пристрій. Подальше перезавантаження пристрою буде пов'язане автоматично без необхідності повторної прив'язки.
Під час прив'язування модуля тривалість увімкнення/вимкнення повинна становити 1 секунду кожного разу, переконайтеся, що RGB не горить.

Якщо ви бажаєте встановити офіційну прошивку ExpressLRS V3.0.0 для модуля SuperD, оновіть конфігуратор ExpressLRS до версії V1.5.2. Виберіть цільовий пристрій «BETAFPV SuperD 2,4 ГГц RX».

Інструкція:
