Осцилограф, мультиметр, генератор сигналів 3 в 1, 2-канальний 2х50MHz FNIRSI 2C53T, 3000mAh

Осцилограф, мультиметр, генератор сигналів 3 в 1, 2-канальний 2х50MHz FNIRSI 2C53T, 3000mAh.

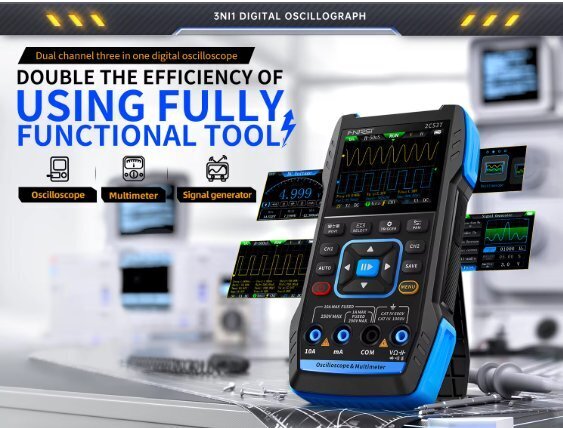

FNIRSI-2C53T — це універсальний та дуже практичний цифровий осцилограф «три в одному» з двома каналами, випущений FNIRSI, призначений для професіоналів у сфері технічного обслуговування та досліджень. Цей пристрій поєднує функції осцилографа, мультиметра і генератора сигналів. Осцилограф використовує апаратну архітектуру FPGA+ARM+ADC, яка забезпечує частоту дискретизації 250 Мвиб/с, аналогову смугу пропускання 50 МГц та вбудований модуль захисту від високої напруги, який підтримує вимірювання пікової напруги до ±400 В. Він також підтримує збереження та перегляд скріншотів форми.

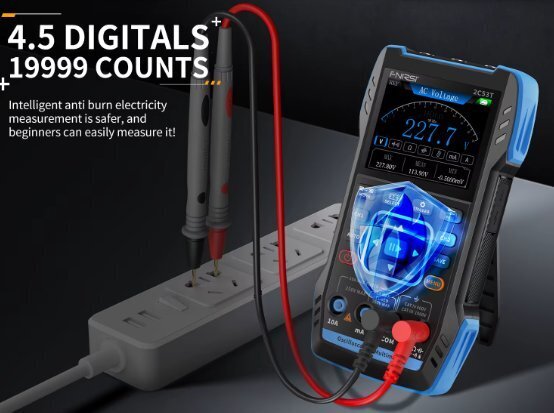

Функція мультиметра пропонує 4,5 розряду з 19999 відліками справжнього середньоквадратичного значення, підтримуючи вимірювання змінної/постійної напруги і струму, а також вимірювання ємності, опору, діодів і безперервності, що робить його ідеальним багатофункціональним приладом для професіоналів, заводів, шкіл, шкіл.

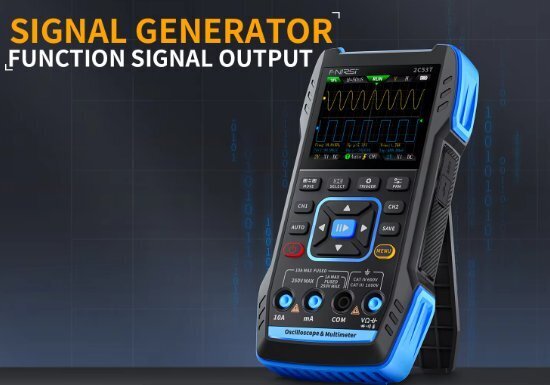

Вбудований генератор сигналів функцій DDS може виводити 13 типів функцій сигналів з максимальною вихідною частотою 50 кГц і розміром кроку 1 Гц. Вихідна частота, амплітуда та робочий цикл регулюються. Він оснащений 2,8-дюймовим РК-екраном з роздільною здатністю 320*240 і вбудованою літієвою батареєю, що перезаряджається, ємністю 3000 мАч з часом очікування до 6 годин. Його компактний розмір надає користувачам більш потужні практичні функції та відмінну портативність.

Основні характеристики:

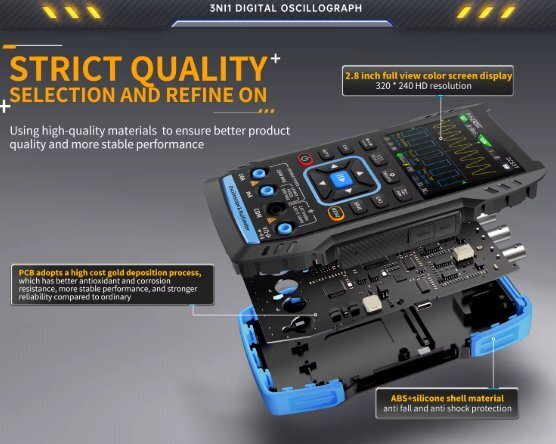

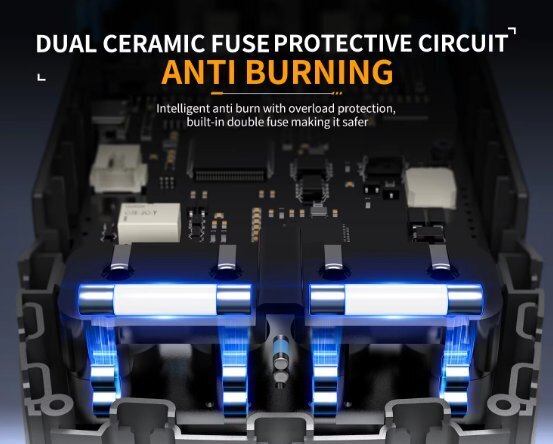

1. Захист від згоряння: захисна схема із двома керамічними запобіжниками. Інтелектуальний захист від згоряння із захистом від перевантаження та вбудований подвійний запобіжник роблять його безпечнішим

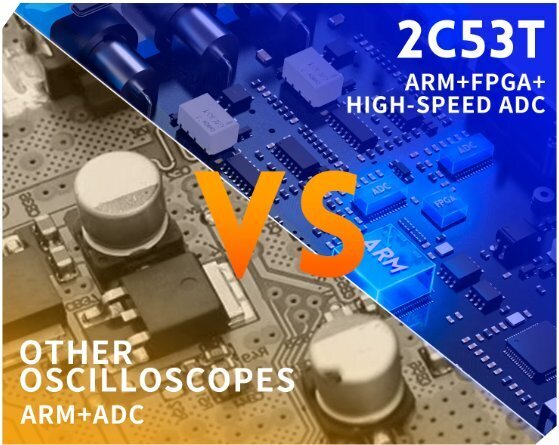

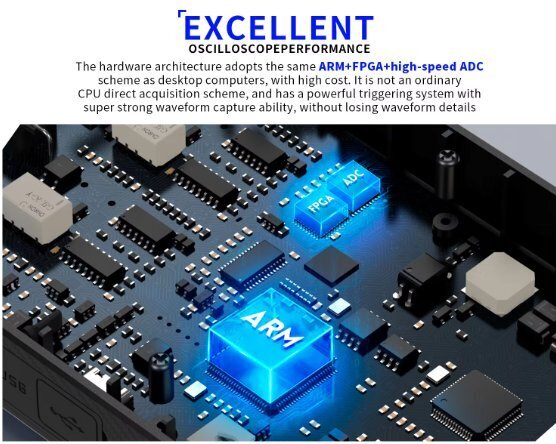

Відмінна продуктивність: апаратна архітектура використовує ту ж схему ARM + FPGA + високошвидкісний АЦП, що і настільні комп'ютери з високою вартістю. Це не проста схема прямого збору даних ЦП, а потужна система запуску з дуже сильною здатністю захоплення форми сигналу без втрати деталей форми сигналу.

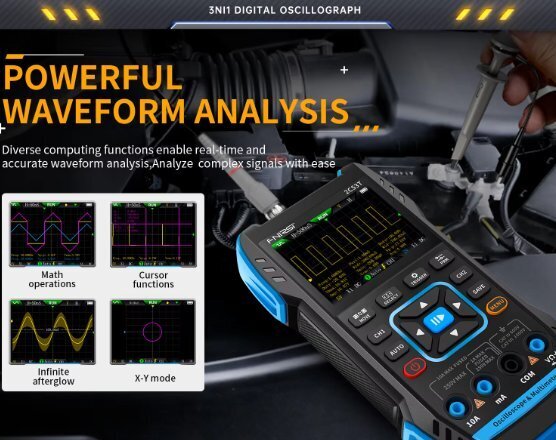

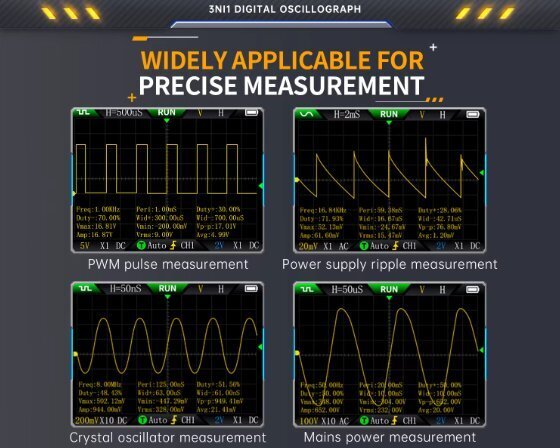

2. Аналіз деталей форми сигналу: підтримує розширені функції, такі як режим XY, вимірювання курсору, вимірювання післясвітлення, математичні операції тощо, що полегшує захоплення аномальних сигналів. Підтримує збереження та експорт форми сигналу для зручного вторинного аналізу.

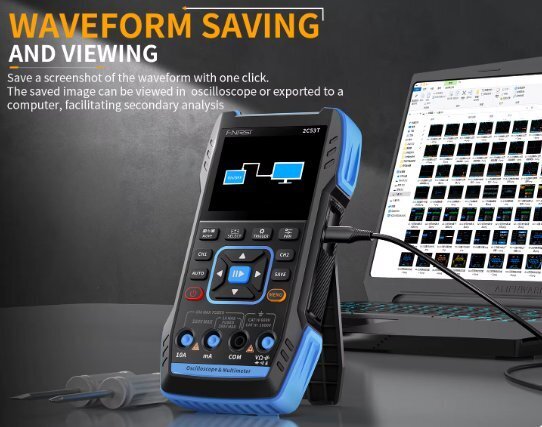

3. Збереження та перегляд форми сигналу: зберігає знімок екрана форми сигналу одним клацанням миші. Збережене зображення можна переглядати на осцилографі або експортувати на комп'ютер, що спрощує вторинний аналіз.

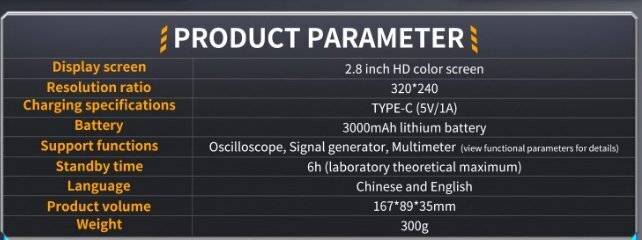

Основні параметри

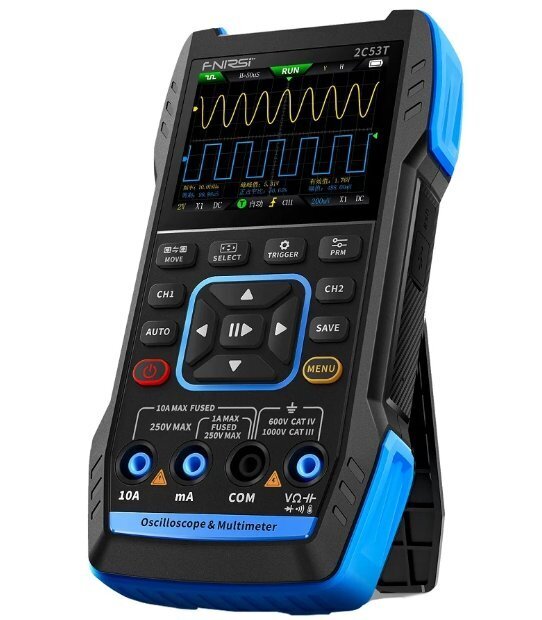

Модель продукту: 2C53T
Дисплей: 2,8-дюймовий кольоровий екран HD
Характеристики заряджання: TYPE-C (5 В/1 А)

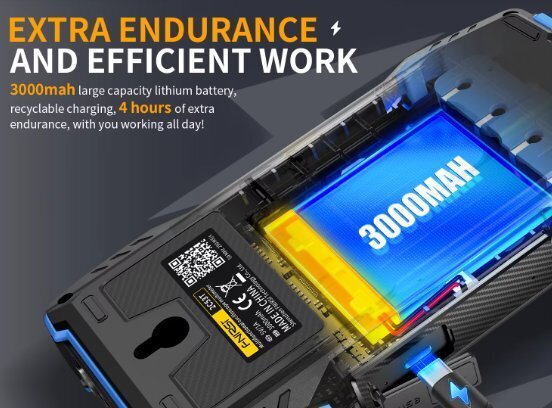

Акумулятор: літієвий акумулятор ємністю 3000 мАг

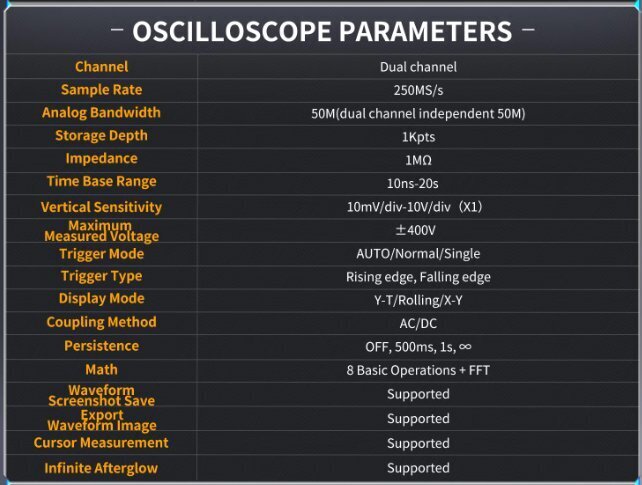

Параметри осцилографа

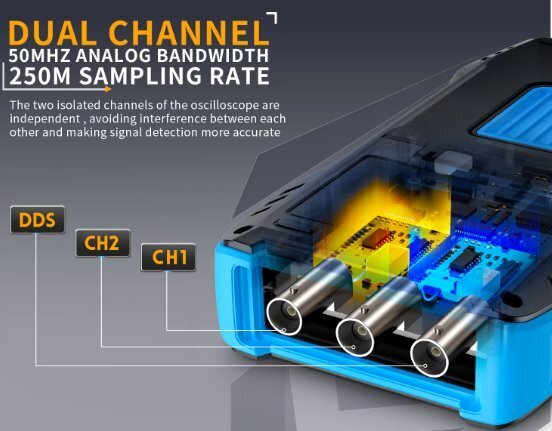

Канал: двоканальний
Частота дискретизації: 250 Мвиб.
Аналогова смуга пропускання: 50 Мб (двоканальний незалежний 50 Мб)
Глибина зберігання: 1 кбіт/с
Імпеданс: 1 МОм
Діапазон тимчасової розгортки: 10 нс-20 с
Вертикальна чутливість: 10 мВ/поділ–10 В/поділ (X1)
Максимальна напруга, що вимірюється: ±400 В

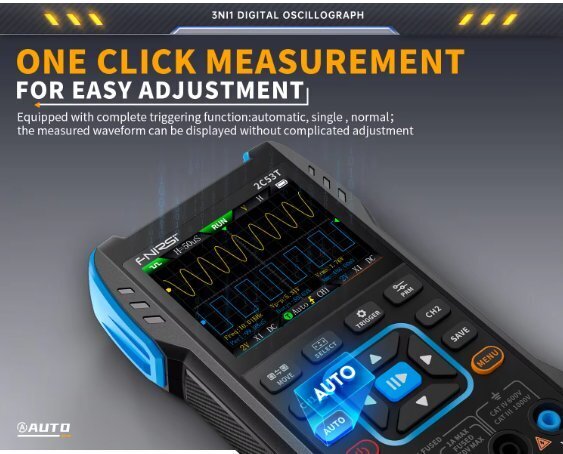

Режим тригера: АВТО/Нормальний/Одиночний
Тип тригера: Наростаючий фронт, Спад edge
Режим відображення: Y-T/Rolling/X-Y
Метод зв'язку: AC/DC
Персистентність: ВИМК, 500 мс, 1 с, ∞
Математика: 8 базових операцій + БПФ
Збереження знімка екрана форми сигналу: підтримується
Експорт зображення форми сигналу: підтримується
Вимірювання курсором: підтримується

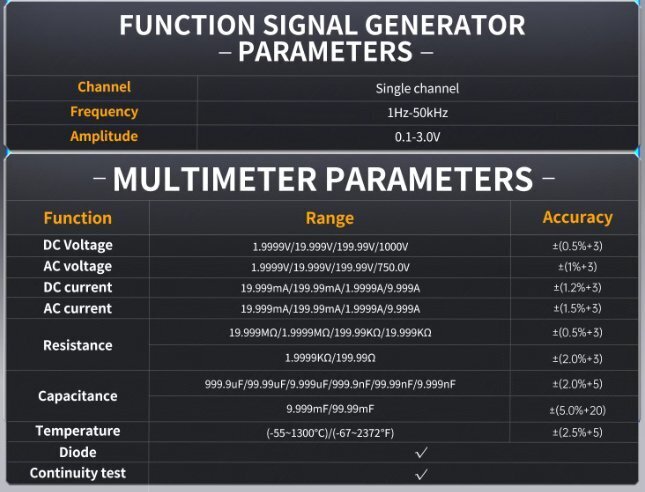

Параметри мультиметра
Постійна напруга: 1,9999 В/19,999 В/199,99 В/1000 В
Змінна напруга: 1,9999 В/19,999 В/199,99 В/750,0 В
Постійний струм: 19,999 мА/199,99 мА/1,9999 А/9,999 А
Змінний струм Струм: 19,999 мА/199,99 мА/1,9999 А/9,999 А
Опір: 19,999 МОм/1,9999 МОм/199,99 КОМ/19,999 КОМ, 1,9999 КОМ/199,99 Ом
Місткість: 999,9 мкФ/99,99 мкФ/9,999 мкФ/999,9 нФ/99,99 нФ/9,999 нФ/9,999 мФ/99,99 мФ
Температура: (-55~1300℃)/(-67~2372℉)
Діод: ТАК
Перевірка цілісності: ТАК

Параметри генератора сигналів

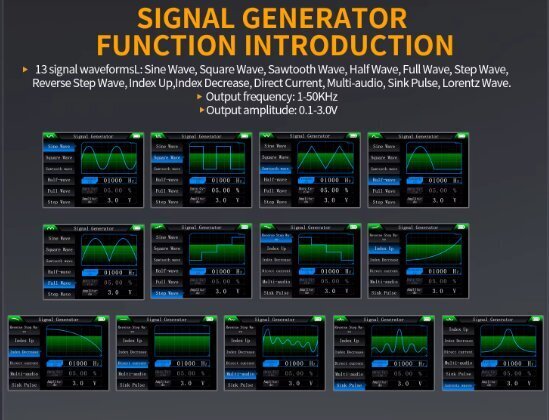

1. 13 Сигнал Форми хвиль: Вихідна форма хвилі: синусоїда, прямокутна хвиля, пилкоподібна хвиля, напівхвиля, повна хвиля, позитивна східчаста хвиля, зворотна східчаста хвиля, експоненційний підйом, експоненціальне падіння, постійний струм, мульти-аудіо, синкер
2. Вихідна частота: 0-50 кГц
3. Вихідна амплітуда: 0-3 В
4. Вихідний робочий цикл: 0-100%

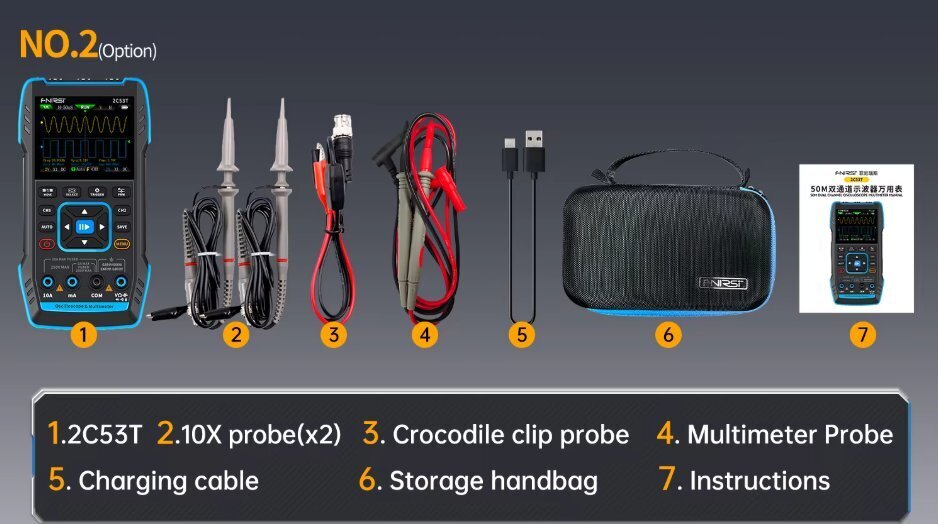

Комплектація:
Осцилограф 2C53T х 1
10X P6100 Probe х 2
Зонд типу «крокодил» х 1
Мультиметричний щуп х 1
Кабель для заряджання х 1
Сумка для зберігання х 1
Посібник користувача х 1
Пакувальна коробка х 1.
