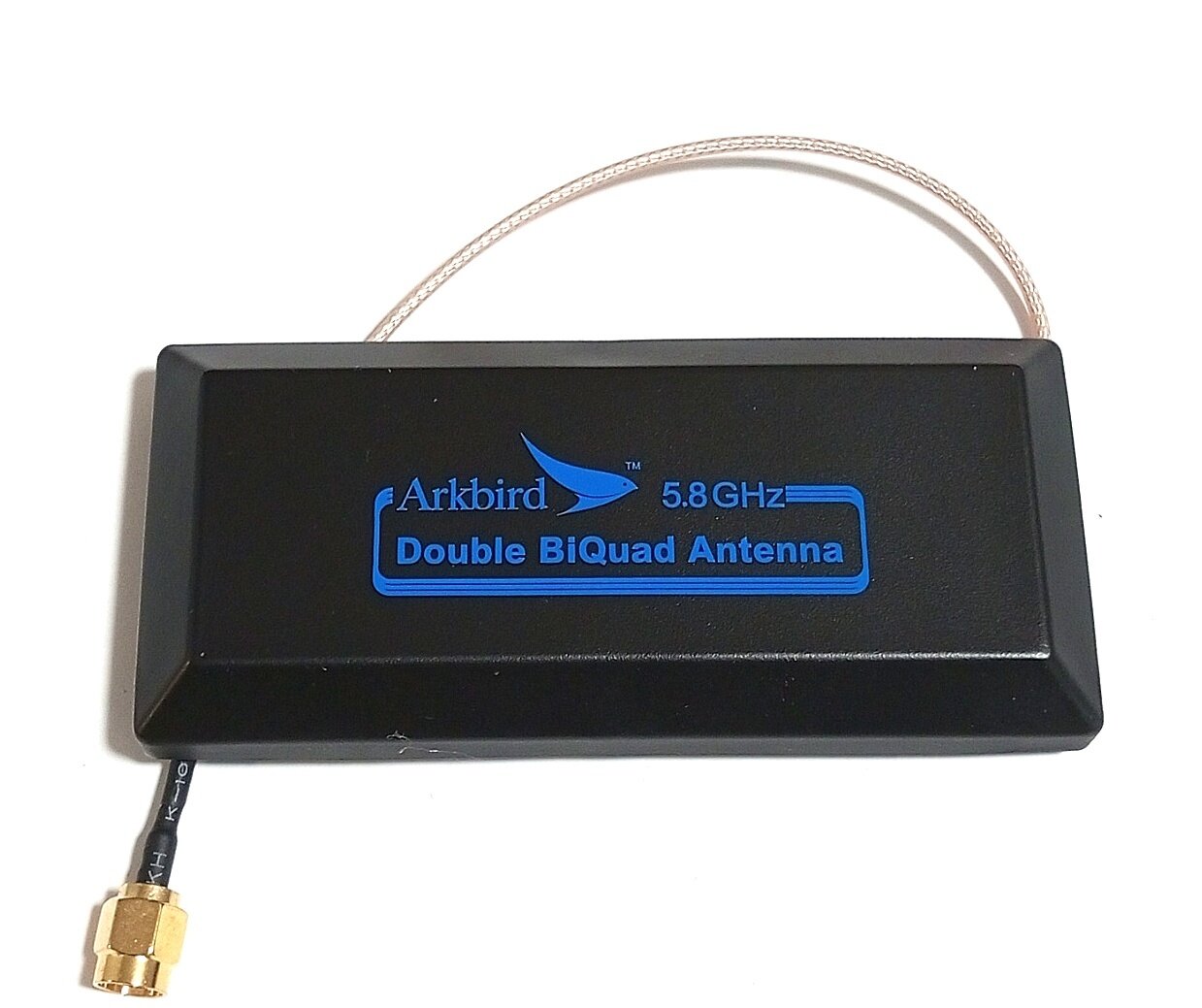

Антена 5280-5560/5710-5960MHz 12dB Arkbird подвійний біквадрат FPV/Wi-Fi, кабель RG178 RP-SMA

Антена 5280-5560/5710-5960MHz 12dB, до 30W, Arkbird подвійний біквадрат, кабель RG178 RP-SMA.

Подвійна біквадратна антена ARKBIRD - це спрямована антена з коефіцієнтом посилення 12 дБ, що підходить для систем FPV великої дальності.
Ця антена може належним чином задовольнити вимоги у певних умовах передачі сигналу на великі відстані, що приймається у певному діапазоні та між об'єктами.

I. Основні параметри
Смуга робочих частот із КСХ не більше 2.0: 5280-5560/5710-5960 МГц
Посилення: 12 дБі
Потужність: до 30 Вт
Ширина основної пелюстки (за рівнем -3 дБ): 45°
Ширина основної пелюстки: 90 °
Кабель: RG178
Довжина кабелю: 20 см

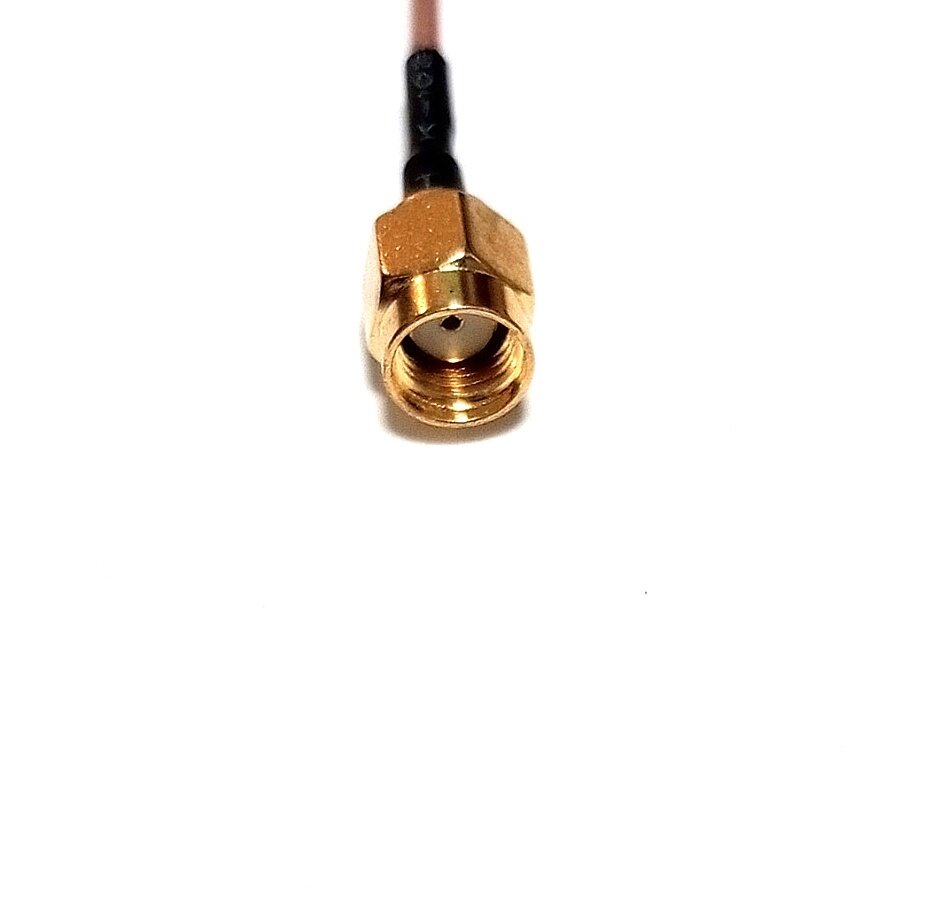

Конектор: RP-SMA male (гніздо)
Хвильовий опір: 50 Ом

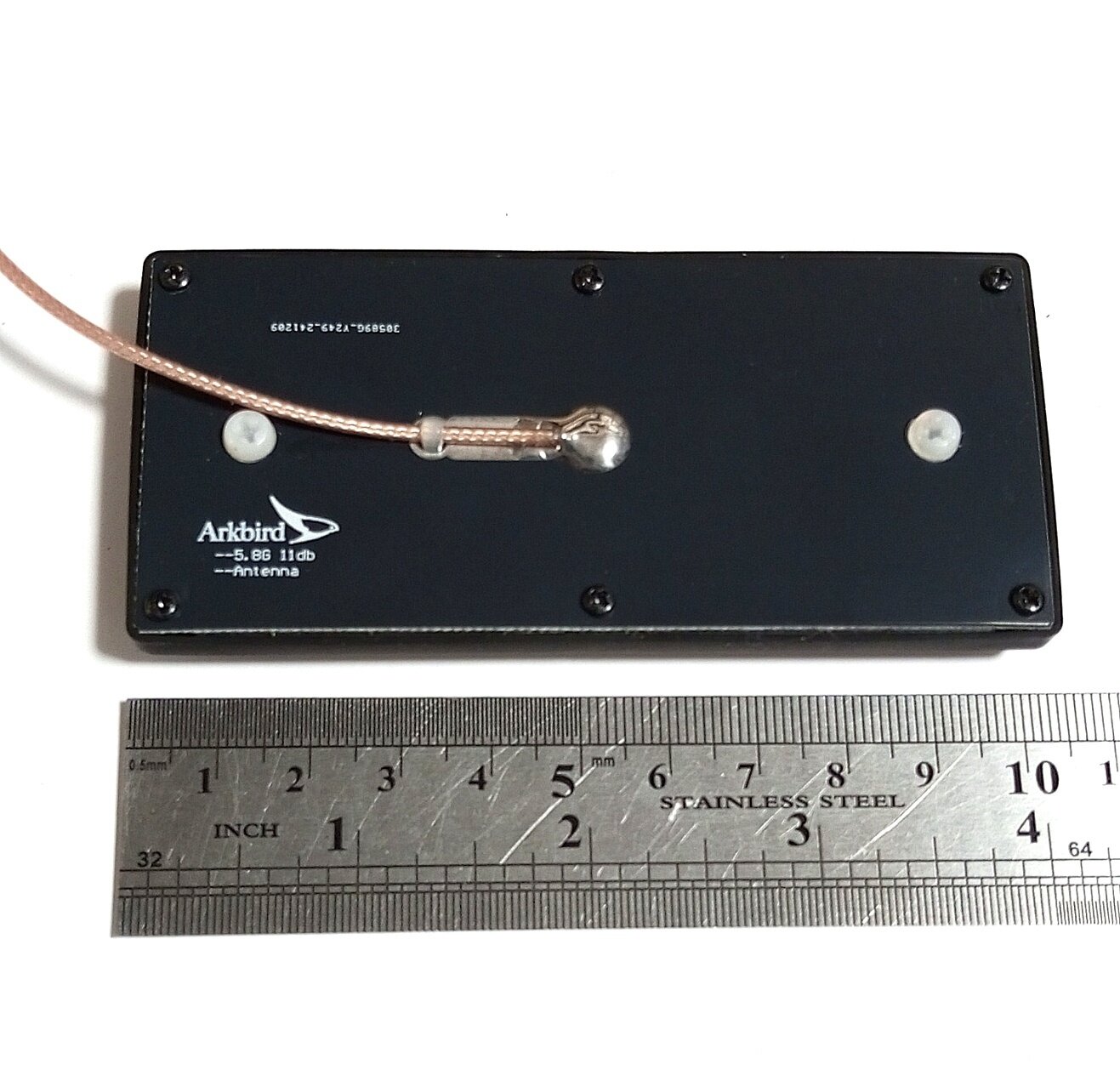

Розміри антени: 102,5x46x15 мм
Вага антени: 39,2 грами.

ІІ. Переваги
(1). Матеріали: потовщений алюмінієвий лист, імпортні матеріали для основних компонентів, високоточне машинне різання. Помилка розміру штучної роботи складає близько 1,5 мм. Але похибка розміру антени Arkbird, виготовленої машиною, не перевищує 0,1 мм.

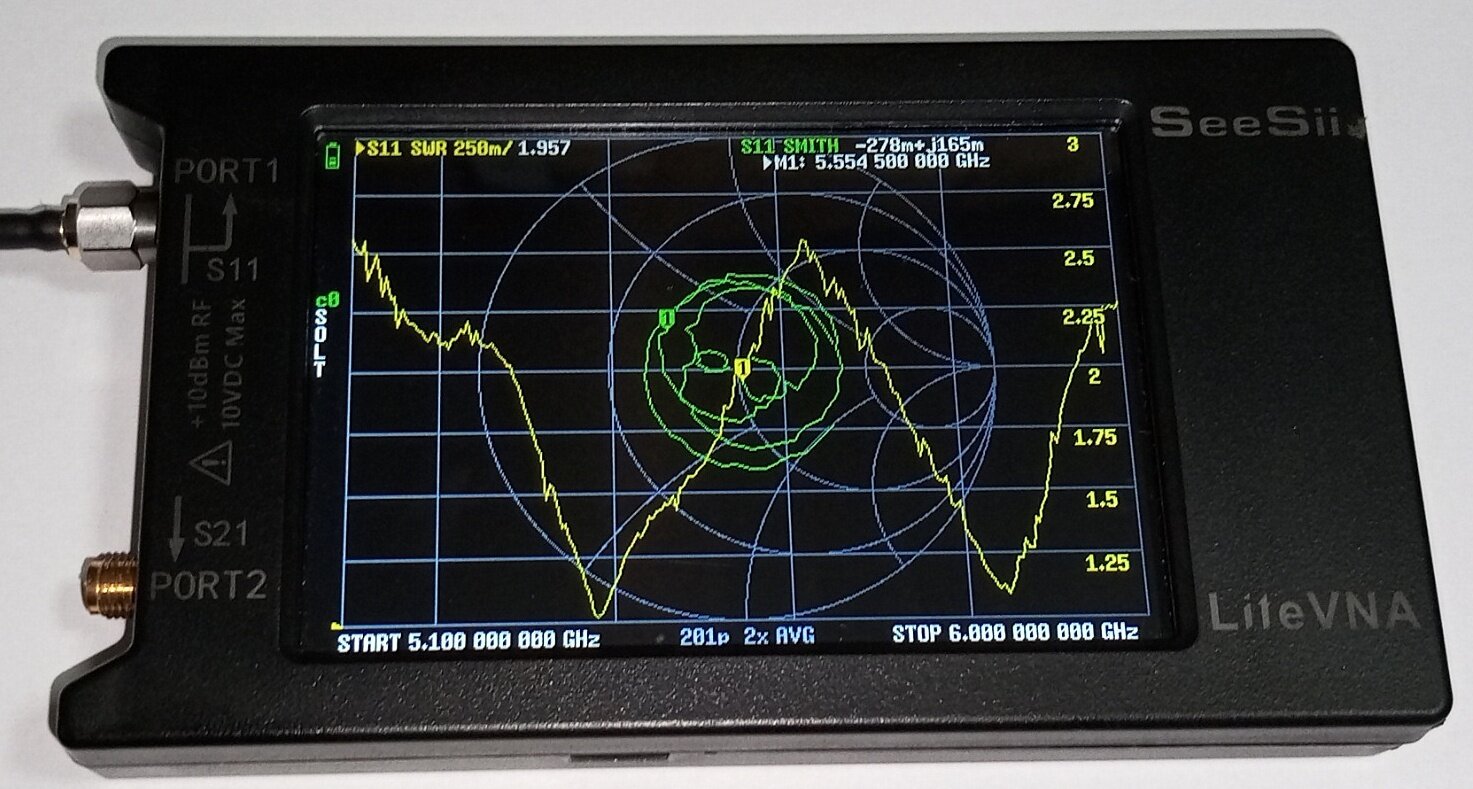

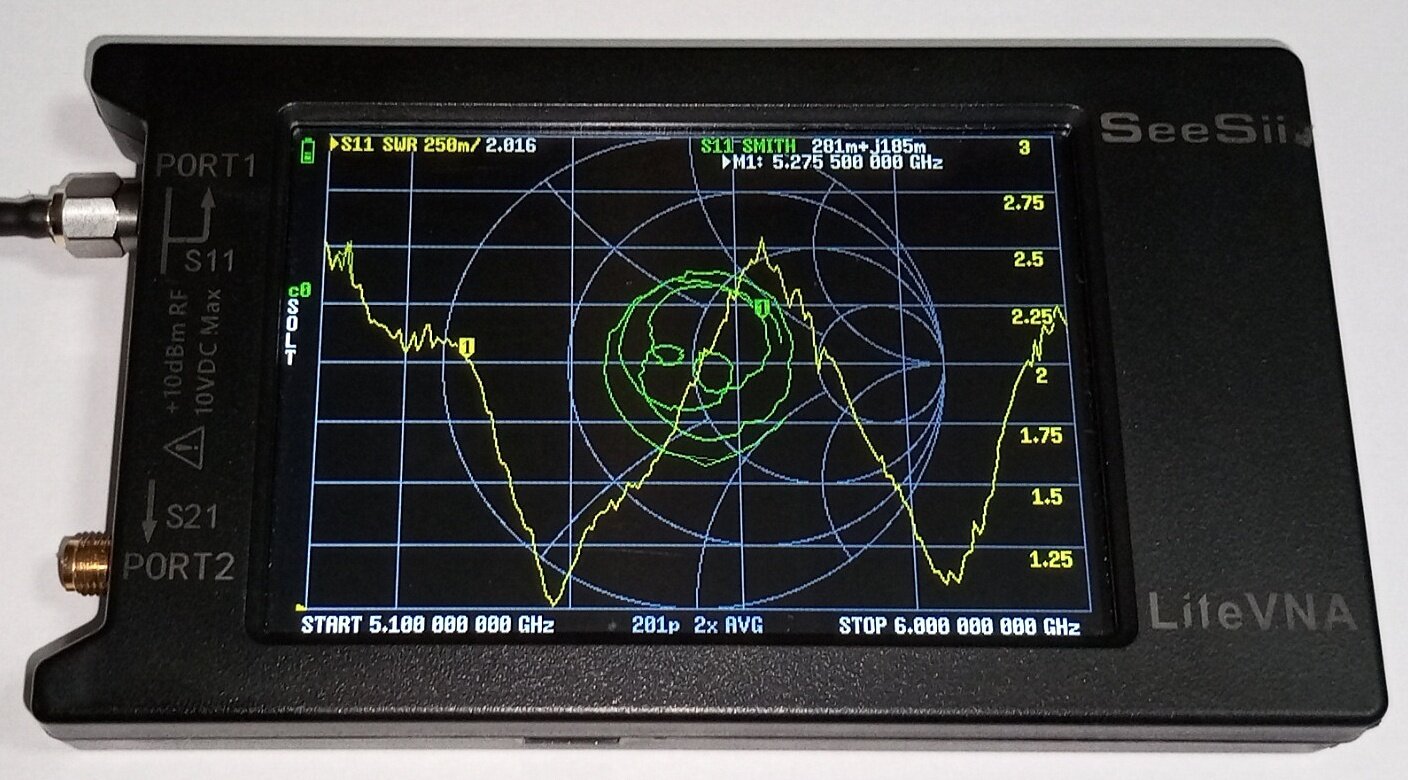

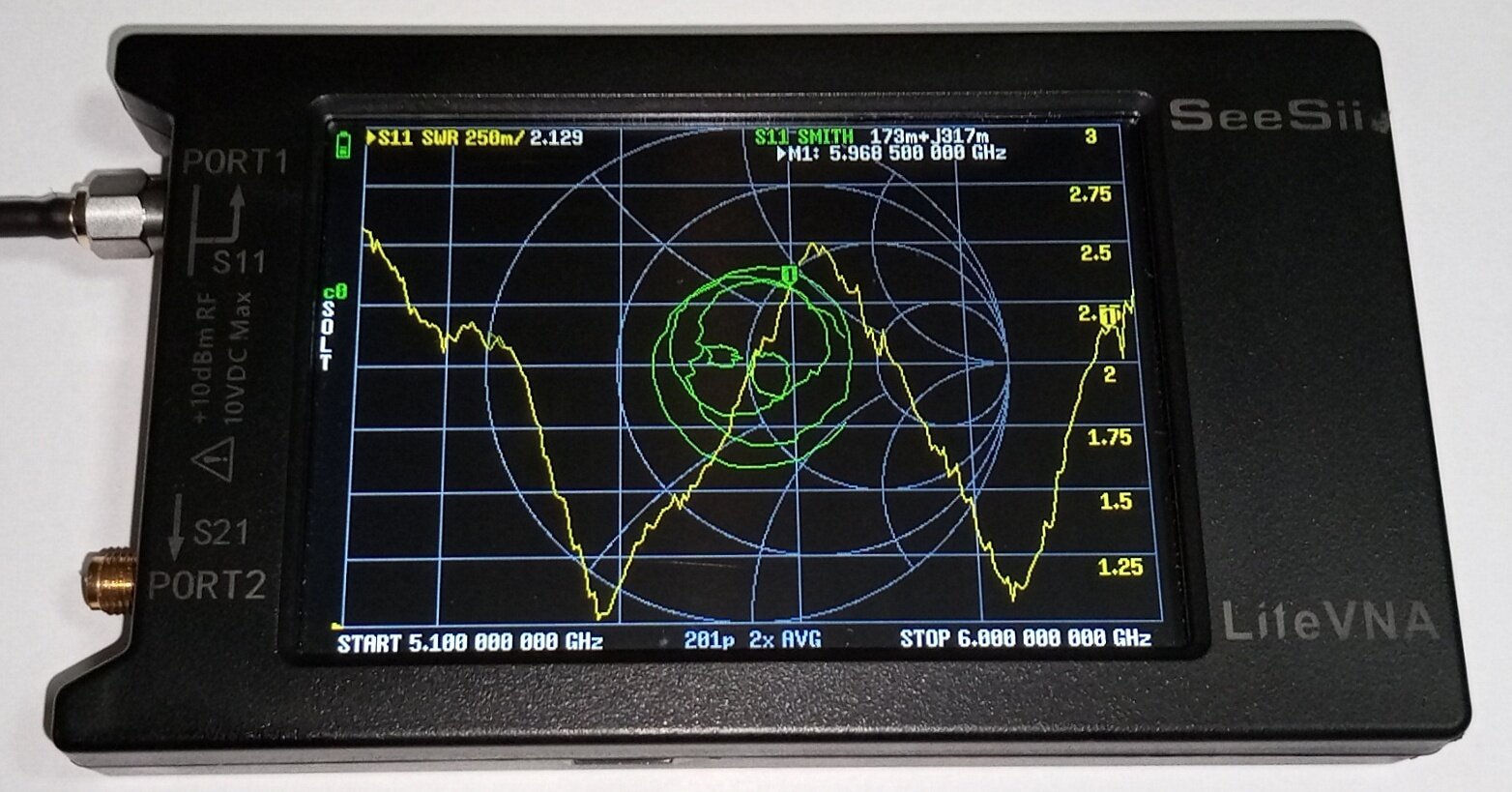

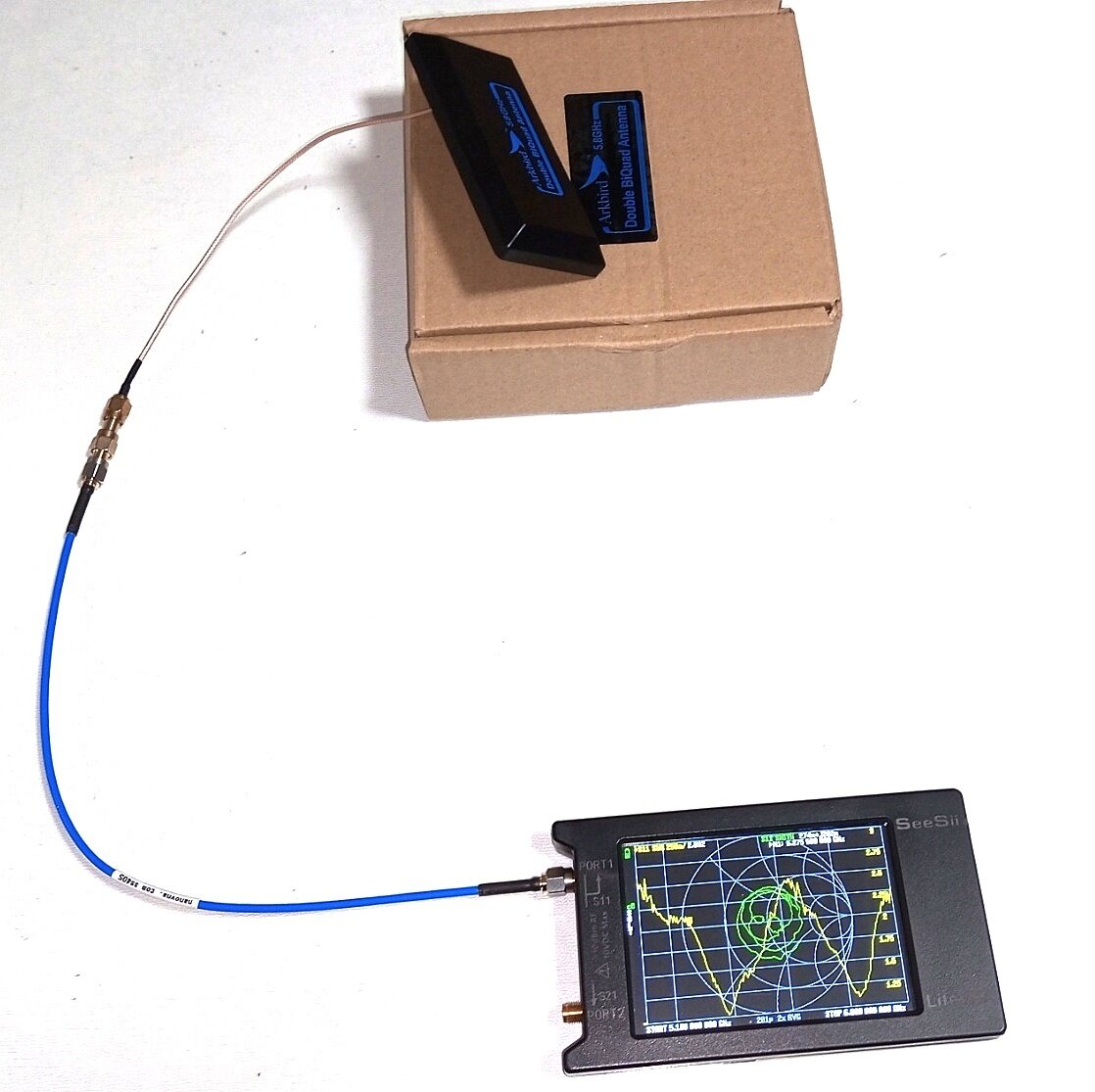

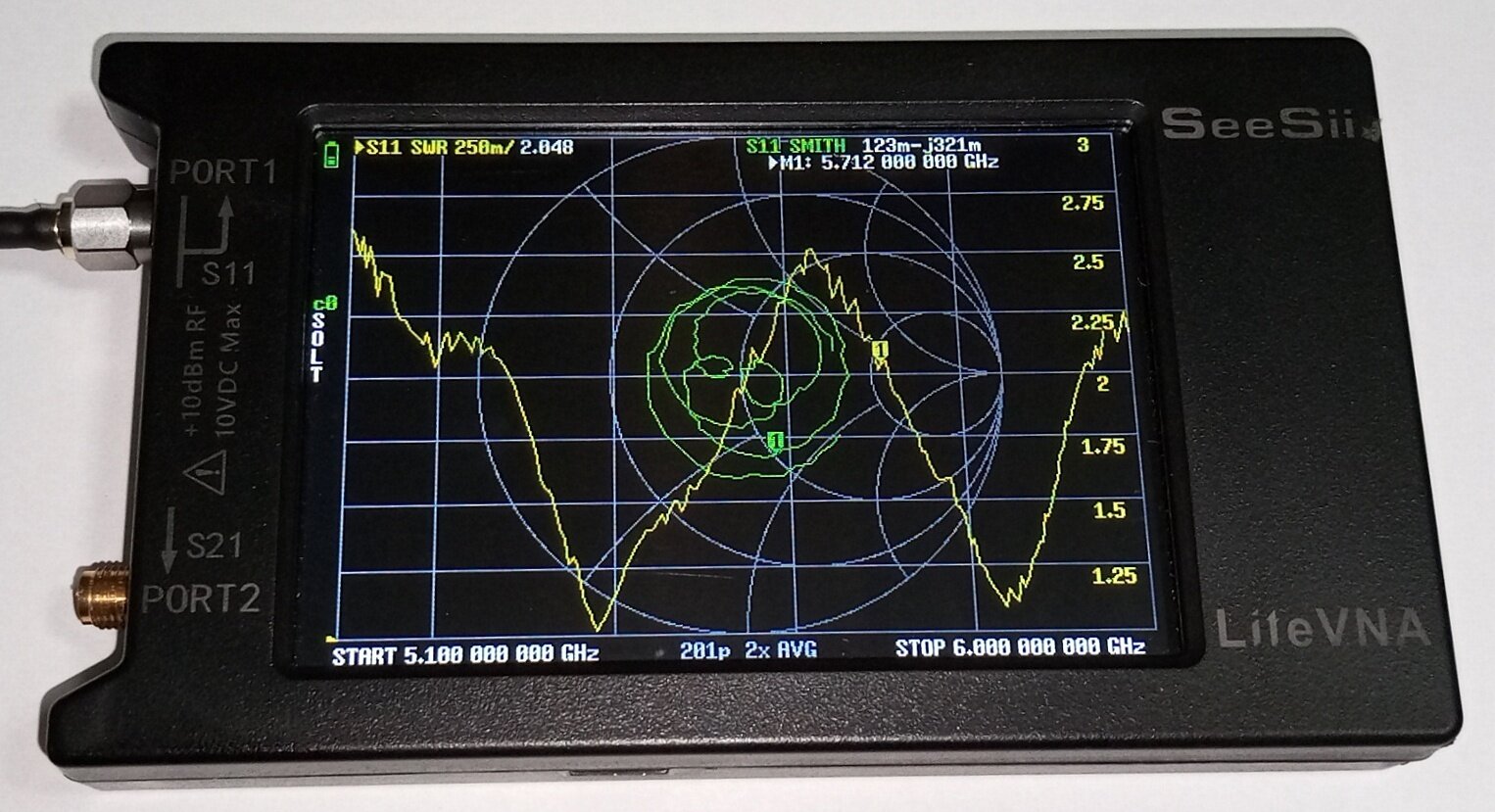

(2). Моделювання та випробування: усі конструкції були змодельовані за допомогою комп'ютерного програмного забезпечення. Перед постачанням кожна антена пройшла перевірку професійним мережним аналізатором.
PS: ці антени з високим коефіцієнтом посилення мають велику дальність передачі, але при цьому висувають суворі вимоги до правильного напрямку сигналу; робота з Arkbird AAT або Arkbird Mini AAT є гарним вибором.
(3) Вибір матеріалів та оптимізація конструкції: остаточний контур, матеріали та пристрій подачі пройшли понад 10 випробувань і є найкращими, вибраними з наявних матеріалів.
(4) Коефіцієнт стоячої хвилі: він може відповідати будь-якому відеоприймач 50R. Ефективність може бути забезпечена на найвищому рівні.
(5) Подвійна біквадрата антена Arkbird 5,8 ГГц пройшла випробування на розширення відстані. Робоча відстань антени Arkbird у 3-6 разів більша, ніж у антени конюшини. При живленні від одного передавача, вихідна потужність якого становить 500 мВт, відстань висування антени конюшини становить близько 800 м, а відстань висування спрямованої антени Arkbird 12DB у тому випадку становить понад 3 км.
(6) На даний момент подвійна біквадратна антена Arkbird 5,8 ГГц пройшла польові випробування на відстані 30 км.
