Підсилювач мобільного зв'язку та інтернету SL-1770-GDW 900/1800/2100 із зовнішньою логоперіодичною антеною, 350 кв. м.

Гарантія 12 місяців. У разі поломки – заміна на новий репітер без ремонту!

Не знаєте, який стандарт мобільного зв'язку вибрати?
Беріть одразу три в одному пристрої!

Репітер одночасно посилює сигнал на частотах 900 МГц/1800 МГц та 2100 МГц, що дозволяє за допомогою лише одного даного підсилювача забезпечити якісний зв'язок та інтернет для всіх операторів стільникового зв'язку.
Це ідеальне рішення для будь-якого об'єкту.
Підходить для встановлення, як у межах міста, так і за його межами.
Репітер сумісний з усіма операторами GSM 900 MГц/DCS 1800 MГц та 3G/4G LTE мережами.

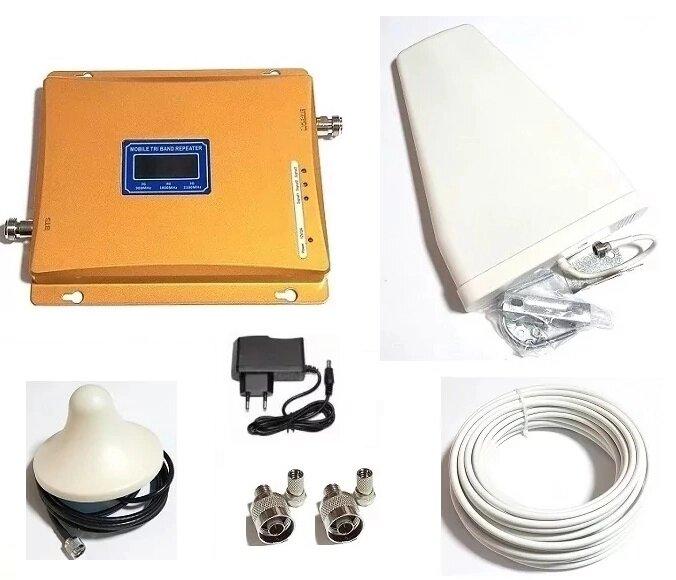

У комплект входить:
1. Зовнішня логоперіодична антена 806-2700 МГц 8/9 дБ - 1 шт.
https://repiter.mobi/p/1572625520-antenna-698-3800-mgc-8-9-dbi-100-vt-logoperiodicheskaya-gjx/

2. Внутрішня стельова антена 820-3890 МГц 2/5 дБ, до 100 Вт, кабель RG-6 3 м, N-male (тато) роз'єм - 1 шт.
https://repiter.mobi/p/1366769129-antenna-potolochnaya-2g-3g-4g-lte-wi-fi-800-2500-mgc-2-5-db-kabel-rg-6-3-m-n- male-papa-razem/

3. Перехідники з "N" на "F" – 2 шт.
https://repiter.mobi/p/33981242-perehodnik-n-male-f-female/

4. Кабель RG-6U 75 Ом – 20 м.
https://repiter.mobi/p/1599255850-kabel-koaksialnyy-rg-6u-finmark-f690bv-75-om-belyy/ (або подібний)

5. Репітер SL-1770-GDW 900/1800/2100 МГц з блоком живлення - 1 шт.
https://repiter.mobi/p/1484533015-usilitel-mobilnogo-signala-2g-3g-4g-sl-1770-gdw-900-1800-2100-mgc-300-400-kv-m/

Порядок встановлення репітера:
1) Зовнішня антена встановлюється на кронштейні на даху, фасаді будинку. Можна використовувати щогли або наявні споруди. Напрямок антени – у бік передбачуваного джерела сигналу (з можливістю коригування напряму у процесі тестування). Дуже важливо, щоб зовнішня антена знаходилася на вищому рівні по відношенню до внутрішньої антени.

2) Внутрішня антена встановлюється на стелю та розподіляє сигнал по всій площі приміщення, кут розгортки 360 градусів. Зручна конструкція для встановлення на підвісну стелю (типу Армстронг). Кріпиться антена на стелі за допомогою спеціальної гайки на відстані не менше 10 метрів від зовнішньої антени.
Чим більшою буде відстань між антенами, тим краще буде якість сигналу.

3) Репітер ставиться, як врізка в кабель.

Накрутіть перехідник N-F для репітера на кабель.

4) Кабель зовнішньої антени підключається до гнізда BTS (outdoor), внутрішня антена підключається до гнізда Mobile (indoor).
Репітер включати в мережу 220 В тільки з підключеними антенами, інакше недотримання порядку установки може призвести до поломки самого репітера.

5) Репітер готовий до роботи і через кілька хвилин, якщо Ви правильно все підключили, то сигнал від будь-якого з зон доступу операторів зв'язку буде посилений по можливості до максимального рівня.

Зверніть увагу!
Внутрішня і зовнішня антени репітера в ідеалі повинні бути розділені перешкодою, яка не пропускає сигнал зв'язку (залізобетонна стіна, перекриття поверхів і т.д.), важливо також розділяти горизонтальні площини антен (зовнішня на даху, внутрішня - всередині будинку, в нижній його частині ). В іншому випадку, можливий небажаний «ефект луни або самозбудження», коли репітер посилюватиме свій власний сигнал (аналогічний ефект при піднесенні мікрофона до динаміка).
Комутація антен і кабелів ВЧ повинна проводитися тільки при вимкненому живленні репітера!
Якщо підключаєте дві або більше внутрішніх антени - спочатку потрібно налаштувати систему на одній внутрішній антені і тільки потім ставити дільник потужності та додаткові антени.
Від репітера до дільника потужності необхідно використовувати кабель щонайменше 1,5-2 метри (можна більше).
Дисплей репітера не несе важливу інформацію. Не звертайте на нього жодної уваги.
Репітер підсилює всіх Операторів і що відображається на дисплеї репітера в даний момент неможливо зрозуміти. Наприклад, рівні сигналу не вашого оператора.

Можливі неполадки:
Немає сигналу - постарайтеся направити антену так, щоб вона була максимально точно спрямована на найближчу вежу стільникового оператора, спробуйте змінити положення зовнішньої антени, переконайтеся, що сигнал у зоні зовнішньої антени не слабший за -70 дБ, збільште дистанцію між зовнішньою та внутрішньою антенами, перевірте всі з'єднання.
