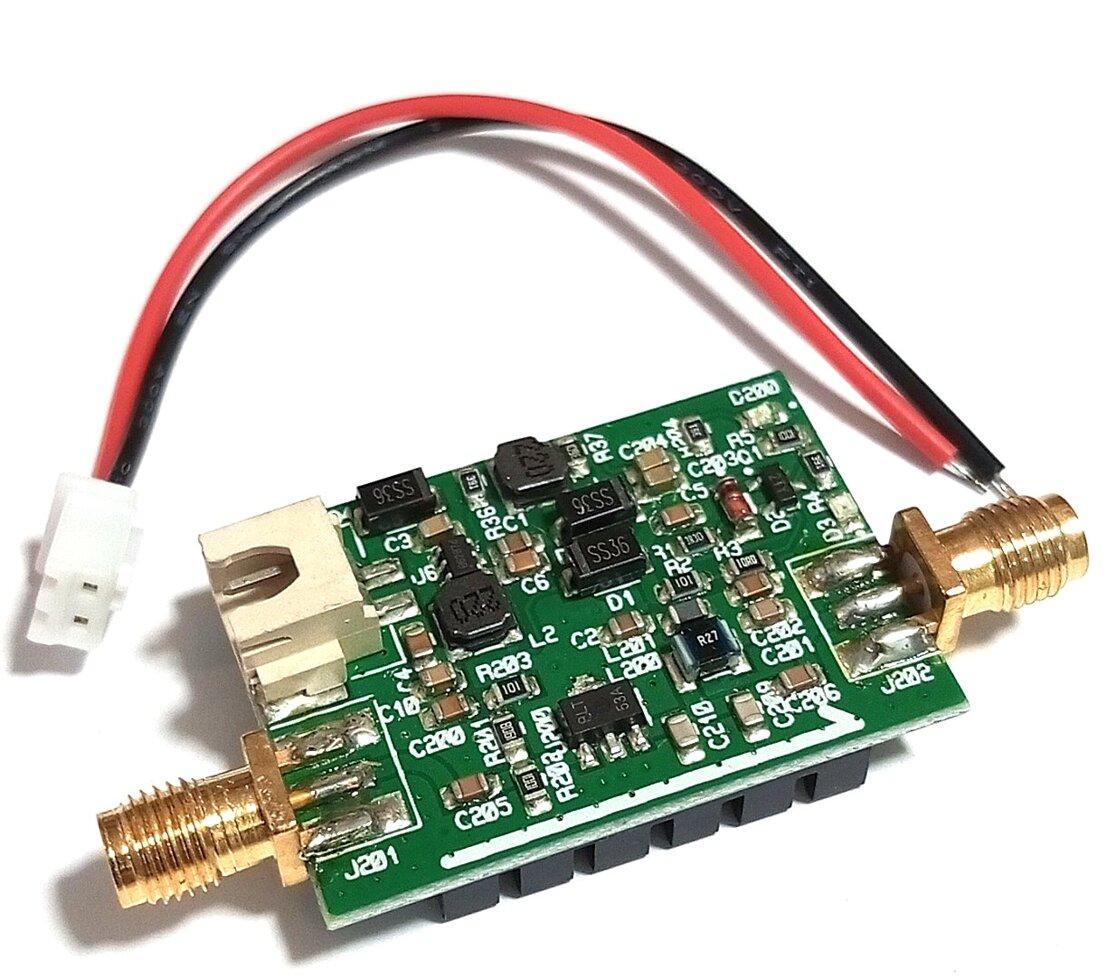

Підсилювач потужності 433MHz 2W (33dBm) BLT53, DC6V, SMA-female, Dykbcells

Підсилювач потужності 433MHz 2W (33dBm) BLT53, DC6V, SMA-female, Dykbcells.

Перш ніж підключити живлення - звичайним тестером поміряйте змінну напругу між мінусом/корпусом підсилювача і мінусом джерела живлення.
Не повинно бути напруги. Якщо ж є наприклад 70, то спочатку потрібно розібратися із заземленням і антен, і блоку живлення. Інакше підсилювач згорить.

1. BLT53A – це підсилювач потужності на основі кремнію, який забезпечує велику смугу пропускання.
2. Розроблений для надтонкого, надмалого корпусу SOT89, BLT53A забезпечує повну вхідну та вихідну внутрішню відповідність, близьку до 50 Ом.
3. BLT53A має дуже високу ефективність, джерело живлення 6, робоча частота 433M, вихід 33 дБм (2 Вт) при ККД 65%.
4. BLT53A внутрішній діод захисту від електростатичного розряду може бути хорошим засобом захисту від електростатичного розряду, щоб уникнути пошкодження пристрою.
5. BLT53A дуже простий у використанні, забезпечує кілька опорних додатків відповідно до частоти проектування, наприклад, з виходом SI4432 3,3 В 1 Вт
AN2: SI4432 + BLT53A 3,3 В 1 Вт 433M
AN3: A7102 + BLT53A 3,6 В 1 Вт 433M
AN4: SI4432 + BLT53A 4,8 В 2 Вт 433M
AN5: CC1100 + BLT53A 4,8 В 1 Вт 433M
Максимальна вхідна потужність складає 23 дБм, що становить 02 Вт. Підсилювач IC не здатний забезпечити вхідну потужність 1 Вт/

Примітка: Не підключайте живлення, якщо навантаження не підключене.
Не підключайте неправильне позитивне та негативне джерело живлення.
Спочатку потрібно підключити антену. В іншому випадку підсилювач потужності згорить через надмірну стоячу хвилю. І частота антени має бути узгоджена
Рекомендується використовувати допоміжний вентилятор для розсіювання тепла під час безперервної роботи.
